УРОВНЕМЕРЫ РАДАРНЫЕ «ЭЛЕМЕР-УР-31». Руководство по эксплуатации НКГЖ.407529.001РЭ - часть 3

ПРИЛОЖЕНИЕ В

Форма заказа

Уровнемеры радарные «ЭЛЕМЕР-УР-31»

1

Тип прибора

2

Вид исполнения (таблица 2.1)

- «-»* (общепромышленное)

- «Exd» («взрывонепроницаемая оболочка d»)

- «А» (атомное, класс безопасности 4 (без приемки))

3

Код модификации (таблица В.1)

- «М1» (исполнение антенны Ду 50 (температура измеряемой сре-

ды от минус 40 до плюс 60 °С))

- «М2»

(исполнение антенны Ду 100 (температура измеряемой

среды от минус 40 до плюс 60 °С))

- «М3»

(исполнение антенны Ду 150 (температура измеряемой

среды от минус 40 до плюс 60 °С))

- «М4» (исполнение антенны с нижней площадкой, Ду 50 (фланец

DN 50, под уплотнения Ф1, П1 (п. 5) (температура измеряемой

среды от минус 40 до плюс 90 °С))

- «М5» (исполнение антенны с нижней площадкой, Ду 100 (фланец

DN 100 под уплотнения Ф2, П2 или фторопластовое окно Ф4 (п. 5)

(температура измеряемой среды: от минус 40 до плюс 90 °С))

4

Рабочий диапазон уровня, мм (высота резервуара в диапазоне от

500 до 20000 мм)

5

Код материала монтажных частей (таблица В.2)

- «-»*

- «П1» (паронитовое уплотнение ПМБ, для модификаций М1, М4, п. 3)

- «П2» (паронитовое уплотнение ПМБ, для модификаций М1, М2,

М5, п. 3)

- «П3» (паронитовое уплотнение ПМБ, для модификаций М1, М2,

М3, п. 3)

- «Ф1» (фторопластовое уплотнение для модификаций М1, М4 п. 3)

- «Ф2» (фторопластовое уплотнение для модификаций М1, М2, М5,

п. 3)

- «Ф3» (фторопластовое уплотнение для модификаций М1, М2, М3,

п. 3)

- «Ф4» (фторопластовое окно для модификации М5, п. 3)

6

Выходной сигнал

- «-»* (от 4 до 20 мА, Modbus RTU)

42

7

Код индикации

- «-»* (без индикации)

8

Тип кабельных вводов (таблица В.3):

9

Код комплекта монтажных частей для присоединения к процессу

(таблица В.4):

- «-»* (без фланца).

- «DN50» (фланец DN 50, для модификации М1, п. 3).

- «DN50/01» (фланец DN 50, для модификации М1, п. 3, в комплек-

те с ответным фланцем, крепежом и уплотнением).

- «DN100» (фланец DN 100, для модификаций М1, М2, п. 3).

- «DN100/01» (фланец DN 100, для модификаций М1, М2, п. 3, в

комплекте с ответным фланцем, крепежом и уплотнением).

- «DN150» (фланец DN 150, для модификаций М1, М2, М3, п. 3).

- «DN150/01» (фланец DN 150, для модификаций М1, М2, М3, п. 3,

в комплекте с ответным фланцем, крепежом и уплотнением).

- «DN50L» (фланец DN 50, для модификации М4, п. 3)

- «DN50L/01» (фланец DN 50, для модификации М4, п. 3, в ком-

плекте с ответным фланцем, крепежом и уплотнением).

- «DN100L» (фланец DN 100, для модификации: М5, п. 3).

- «DN100L/01» (фланец DN 100, для модификации М5, п. 3, в ком-

плекте с ответным фланцем, крепежом и уплотнением).

10 Код материала погружной части (антенны) (таблица В.5)

- «02»* (сталь 12Х18Н10Т по ГОСТ 5632-72)

11 Дополнительные стендовые испытания в течение 360 ч

- «-»* (без испытаний)

- «360П» (испытания в течение 360 ч)

12 Поверка (код заказа «ГП»)

13 Технические условия ТУ 26.51.52-175-13282997-2018

_______________________

* Базовое исполнение

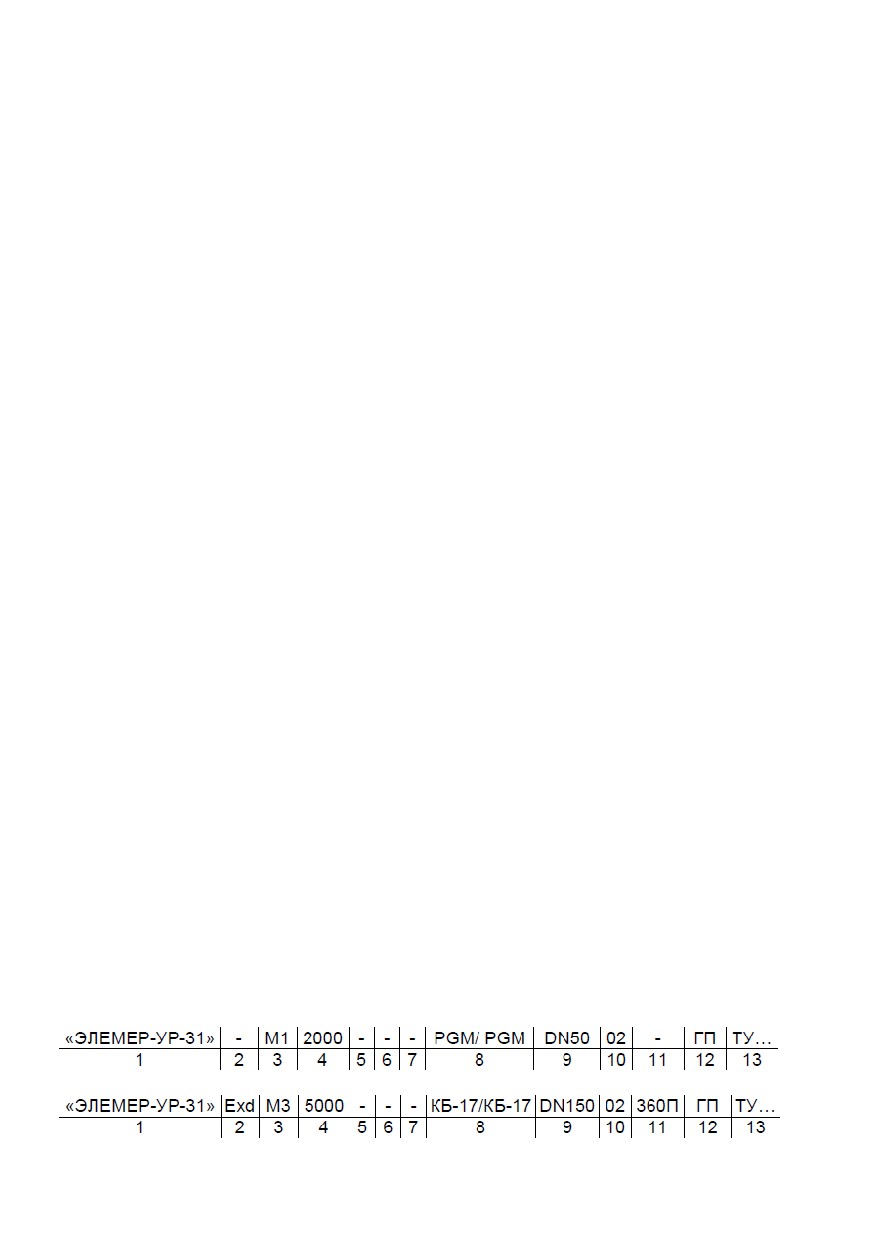

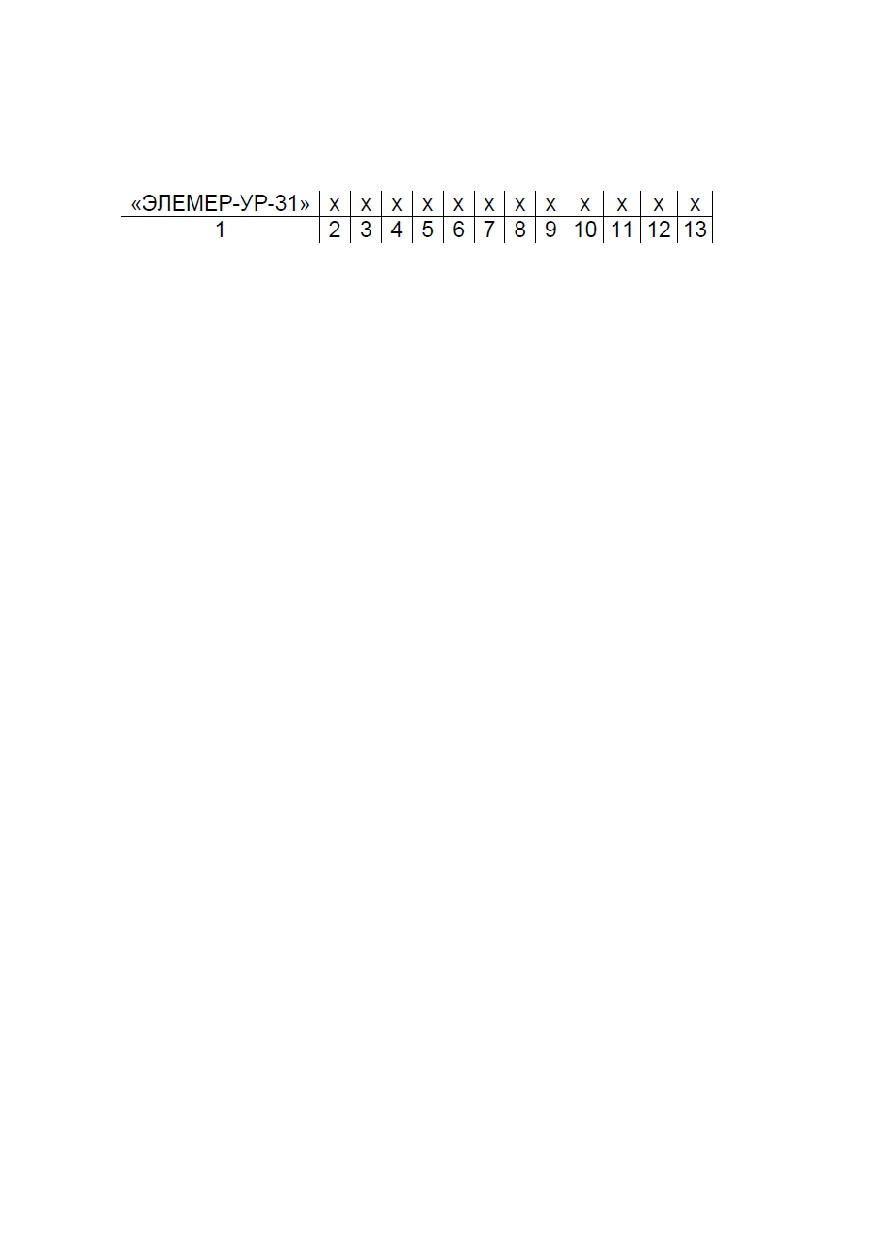

Пример заказа

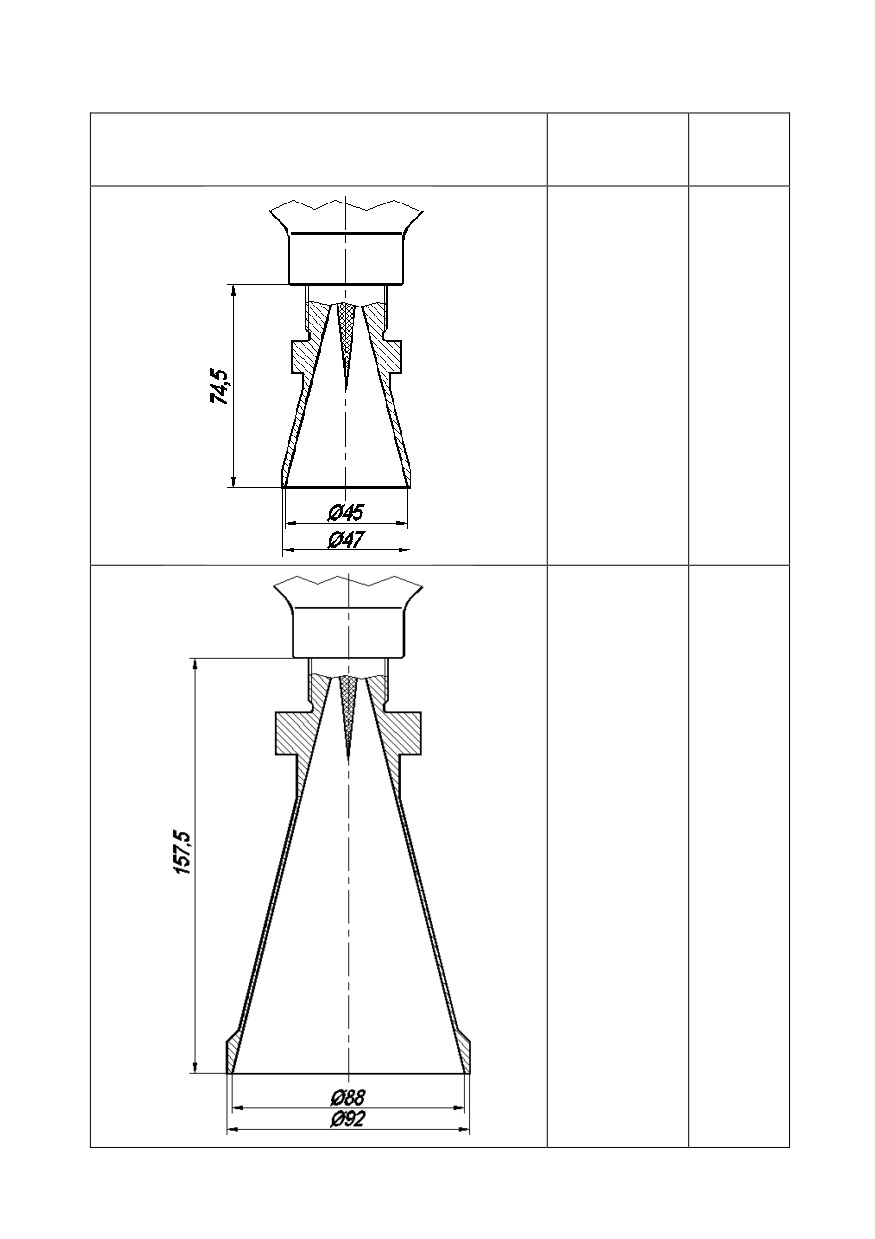

Таблица В.1 - Код модификации (п. 3)

Температура

Код при

Конструктивное исполнение антенны

измеряемой

заказе

среды

от -40 до

М1

+60 °С

от -40 до

М2

+60 °С

44

Продолжение приложения В

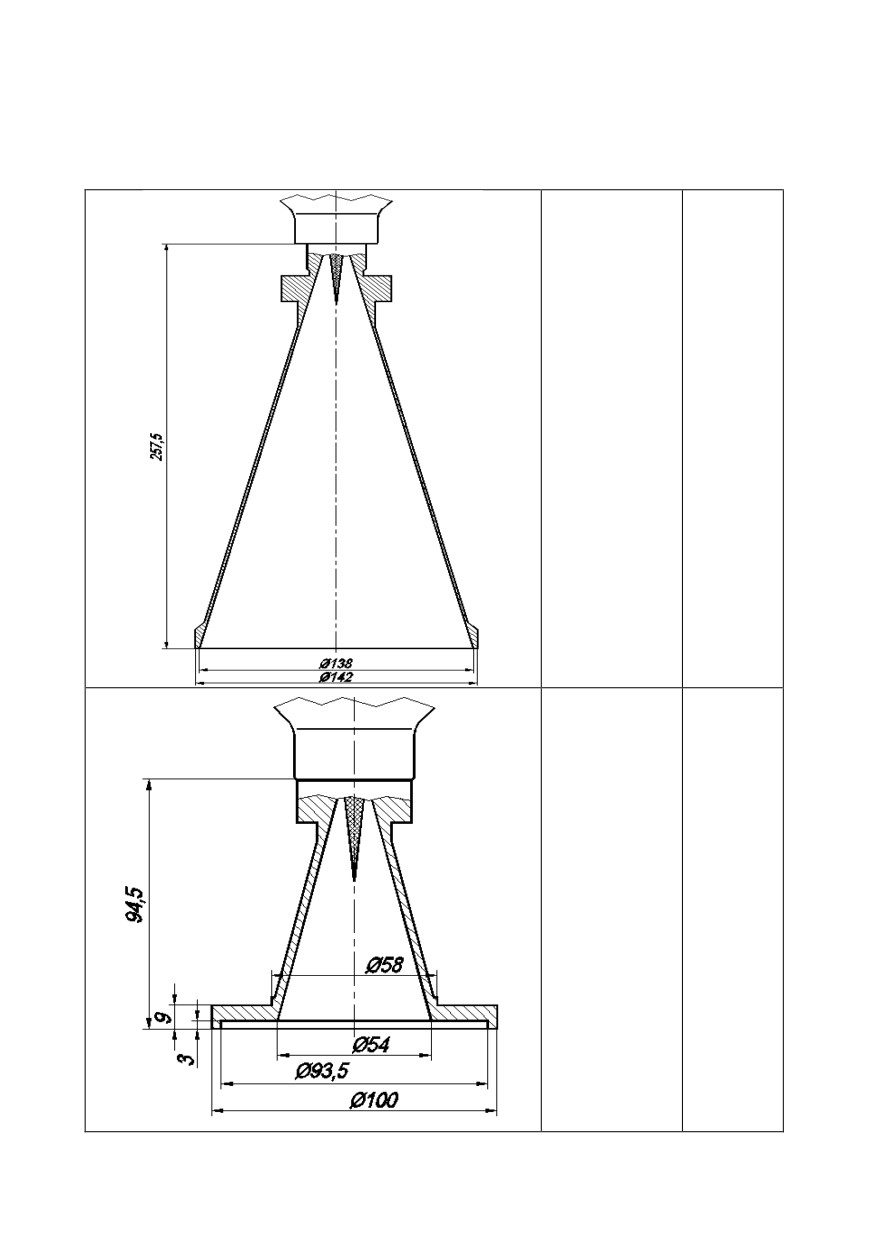

Продолжение таблицы В.1

от -40 до

М3

+60 °С

от -40 до

М4

+90 °С

45

Продолжение приложения В

Продолжение таблицы В.1

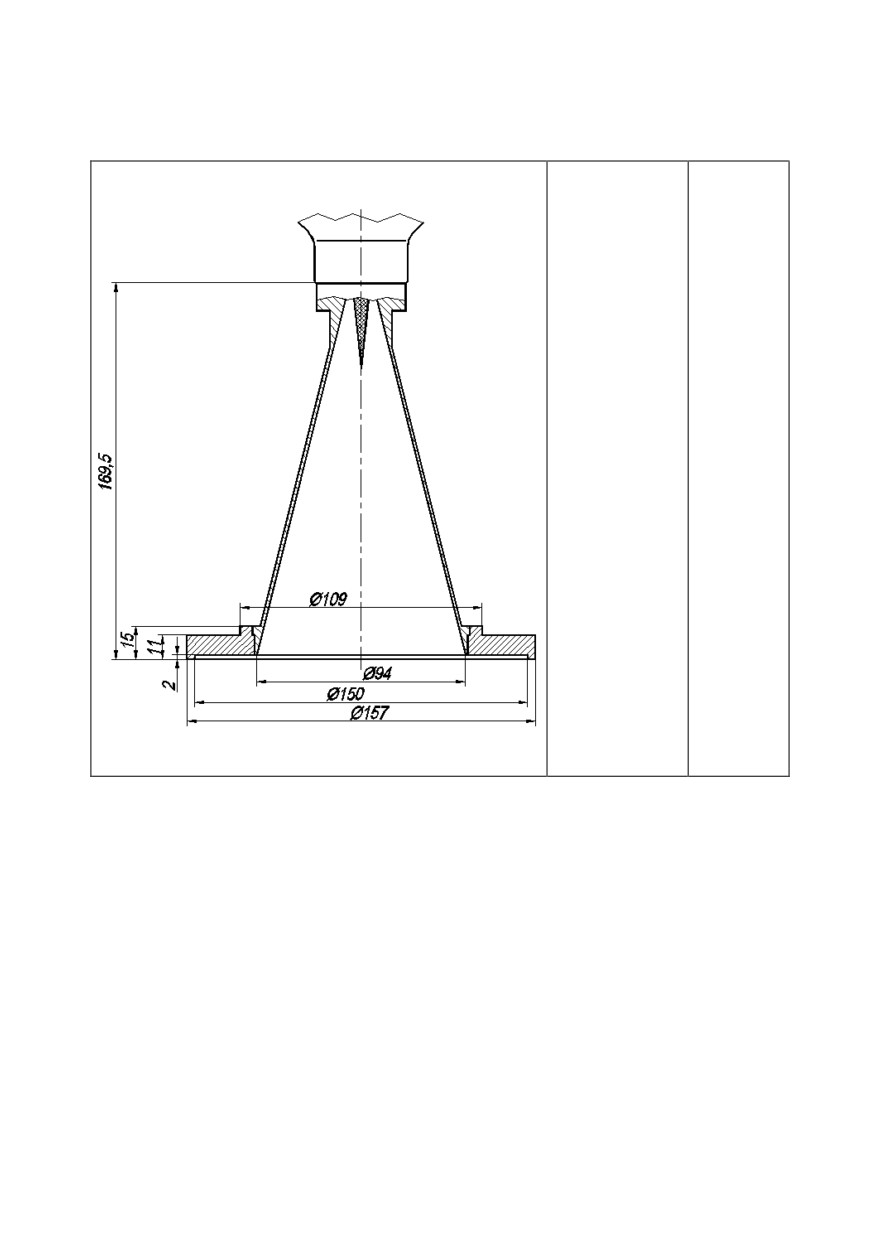

от -40 до

М5

+90 °С

46

Продолжение приложения В

Таблица В.2 - Код материала монтажных частей (п. 4)

Код при

Конструктивное исполнение

Материал

заказе

Без уплотнения / изолирующего окна

-

-*

Уплотнение паронитовое А-50-П

Паронит ПМБ

П1

(для модификации М1, М4)

Уплотнение паронитовое А-100-П

Паронит ПМБ

П2

(для модификации М2, М5)

Уплотнение паронитовое А-150-П

Паронит ПМБ

П3

(для модификации М3)

Фторопластовое уплотнение А-50-Ф

Фторопласт Ф4

Ф1

(для модификаций М1, М4)

Фторопластовое уплотнение А-100-Ф4

Фторопласт Ф4

Ф2

(для модификаций М2, М5)

Фторопластовое уплотнение А-150-Ф4

Фторопласт Ф4

Ф3

(для модификации М3)

Фторопластовое окно

Фторопласт Ф4

Ф4

(для модификации М5)

Примечание - * Базовое исполнение.

47

Продолжение приложения В

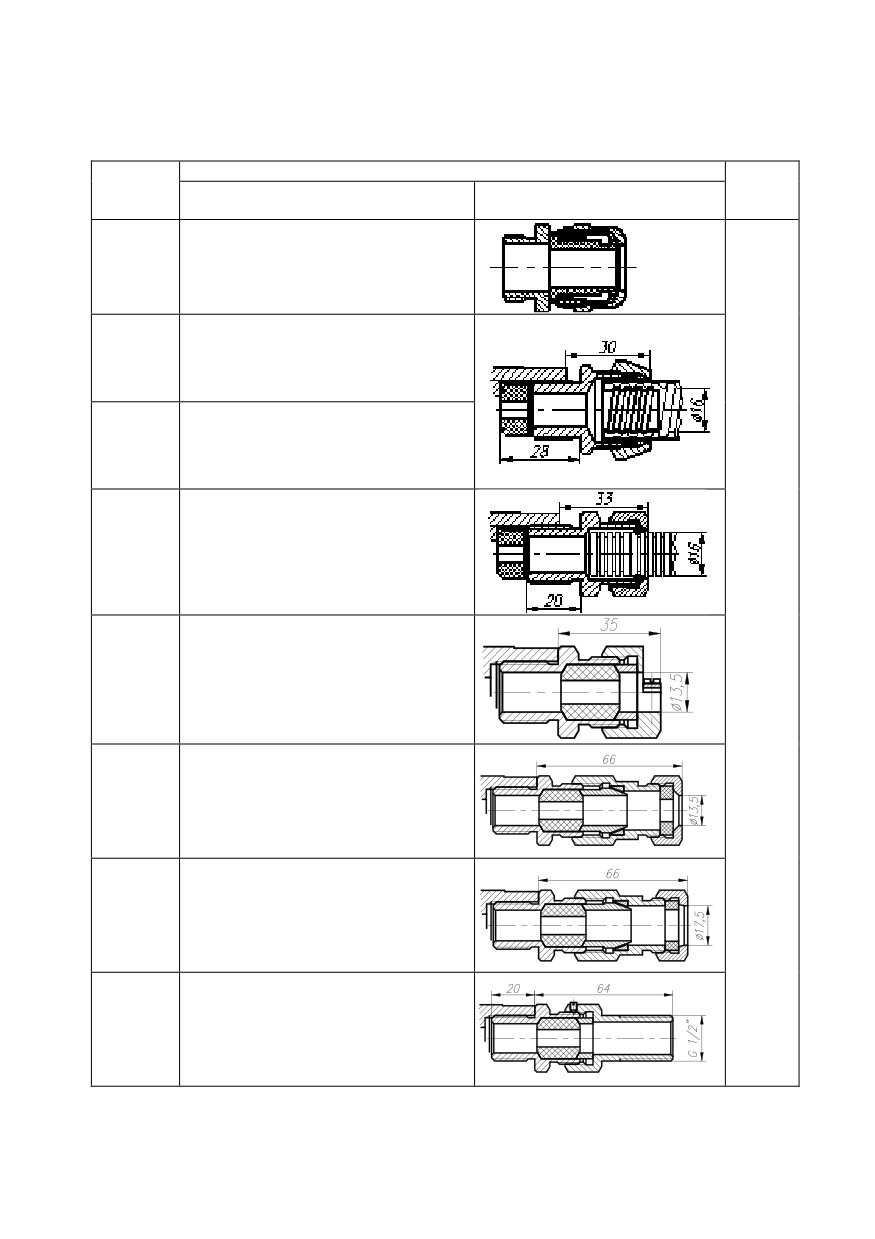

Таблица В.3 - Код типа кабельных вводов (п. 8)

Код

Варианты электрического присоединения

Вид

при

испол-

Название и описание

Общий вид и габариты

заказе*

нения

Кабельный ввод

PGМ

FBA21-10 (металл)

Диаметр кабеля Ø7-11 мм

Кабельный ввод под металлору-

кав МГ15. Соединитель СГ-16-Н-

КВМ-15

М20х1,5 мм (Dнар=22,3 мм;

Dвнутр=14,9 мм

Кабельный ввод под металлорукав

МГ16 Соединитель СГ-16-Н-

КВМ-16

М20х1,5 мм (Dнар=22,3 мм;

Dвнутр=14,9 мм)

Кабельный ввод под пластико-

вый рукав.

КВП-16

Труба гофрированная ПВХ Ø16

мм.

Кабельный ввод для неброни-

ОП

рованного кабеля Ø6-13 мм и

К-13

для бронированного (экраниро-

ванного) кабеля Ø6-10 мм с

броней (экраном) Ø10-13 мм.

Кабельный ввод для брониро-

ванного (экранированного) ка-

КБ-13

беля Ø6-10 мм

с броней (экраном) Ø10-13 мм

(D = 13,5 мм).

Кабельный ввод для брониро-

ванного (экранированного) ка-

КБ-17

беля Ø6-13 мм

с броней (экраном) Ø10-17 мм

(D = 17,5 мм).

Кабельный ввод для неброни-

КТ-1/2

рованного кабеля Ø6-13 мм, c

трубной резьбой G1/2".

48

Продолжение приложения В

Продолжение таблицы В.3

Кабельный ввод для неброниро-

КТ-3/4

ванного кабеля Ø6-13 мм, с труб-

ной резьбой G3/4".

Кабельный ввод под металлору-

кав МГ15.

КВМ-15Вн

Соединитель СГ-16-Н-М20х1,5 мм

(Dнар=22,3 мм; Dвнутр=14,9 мм

Кабельный ввод под металлору-

кав МГ16.

КВМ-16Вн

Соединитель СГ-16-Н-М20х1,5 мм

(Dнар=22,3 мм; Dвнутр=14,9 мм)

ОП

Кабельный ввод под металлорукав МГ20.

КВМ-20Вн

Соединитель СГ-22-Н-М25х1,5 мм

(Dвнеш=28,4 мм; Dвнутр=20,7 мм)

Кабельный ввод под металлорукав МГ22.

КВМ-22Вн

Соединитель СГ-22-Н-М25х1,5 мм

(Dвнеш=28,4 мм; Dвнутр=20,7 мм)

VHR

Заглушка резьбовая, VHR90

Заглушка BLOCK, под ключ, М20х1,5,

Ex d IIC Gb U / Ex e IIC Cb U /

20 Pн Ni

Ex ta IIIC Da U

(В=15 мм, М=24 мм, N=22 мм)

Кабельный ввод BLOCK 20 под не-

бронированный кабель

6,5 - 13,9 мм, М20 х1,5 6g,

ОП, Ехd

20 KHK Ni

1Ex d IIC Gb X / 1Ex e IIC Gb X /

2Ex nR IIC Gc X / Ex ta IIIC Da X

(М=27 мм, N=29,5 мм, L=42,5 мм)

Кабельный ввод BLOCK под неброни-

рованный кабель 6,5 - 13,9 мм с двой-

ным уплотнением, М20 х1,5,

20 KHН Ni

1Ex d IIC Gb X / 1Ex e IIC Gb X /

2Ex nR IIC Gc X / Ex ta IIIC Da X

(М=27 мм, N=29,5 мм, L=88,15 мм)

49

Продолжение приложения В

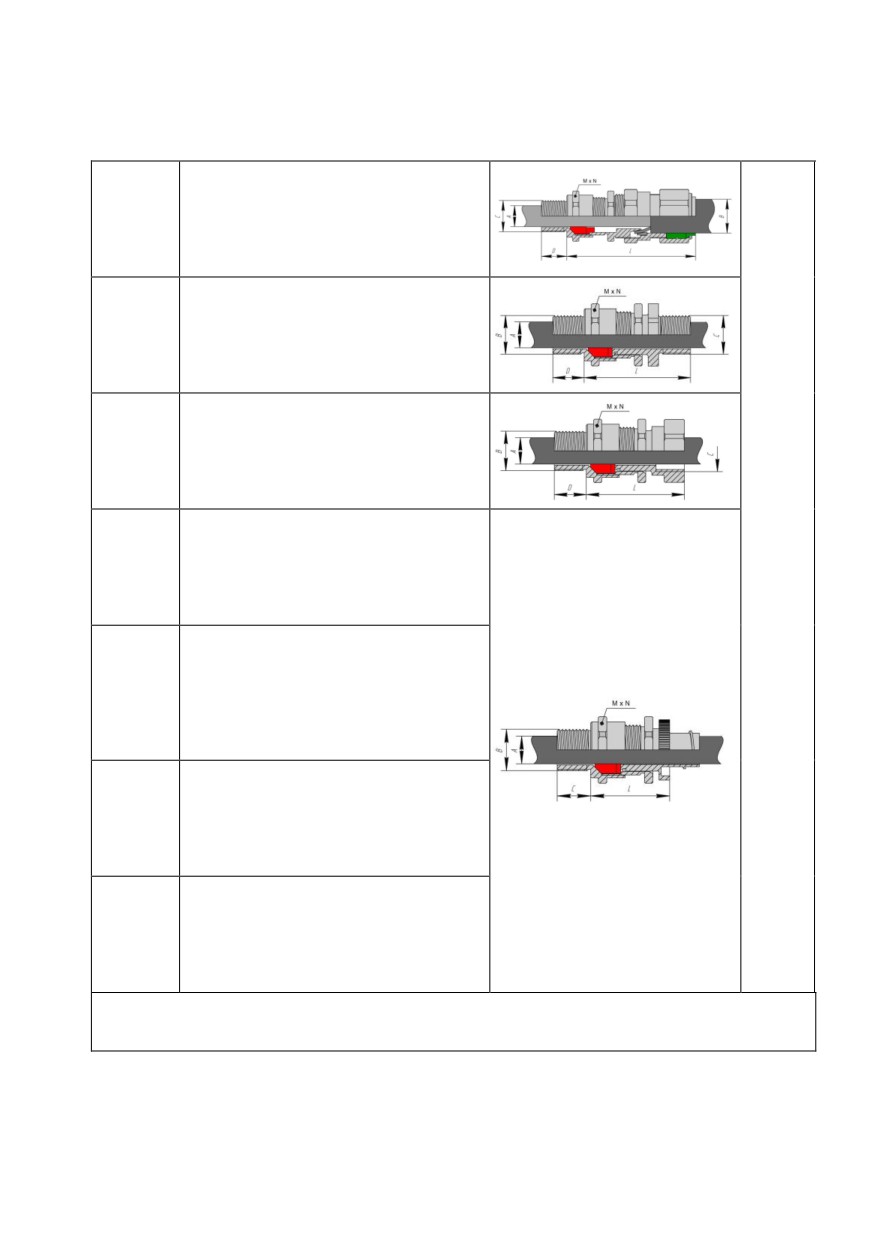

Продолжение таблицы В.3

Кабельный ввод BLOCK под брониро-

ванный кабель, 6,5-13,9 мм,12,5-20,9 мм,

М20x1,5 6g, 1Ex d IIC Gb X /

20 KБУ Ni

1Ex e IIC Gb X / 2Ex nR IIC Gc X /

Ex ta IIIC

(М=30 мм, N=33 мм, L=88,4 мм)

Кабельный ввод BLOCK под неброниро-

ванный кабель 6,5-13,9 мм в трубе, нар.

М20х1,5 6g, нар. внеш. М20х1,5 6Н,

20 KНХ Ni

1Ex d IIC Gb X / 1Ex e IIC Gb X /

2Ex nR IIC Gc X / Ex ta IIIC Da X

(М=27 мм, N=29,5 мм, L=37,8 мм)

Кабельный ввод BLOCK под неброни-

рованный кабель 6,5-13,9 мм в трубе,

нар. М20х1,5 6g, вн. М20х1,5 6Н,

20 KНТ Ni

1Ex d IIC Gb X / 1Ex e IIC Gb X /

2Ex nR IIC Gc X / Ex ta IIIC Da X

(М=27 мм, N=29,5 мм, L=47,3 мм)

Кабельный ввод BLOCK под неброни-

рованный кабель 6,1 - 11,7 мм в

20s KMP

металлорукаве Ду15 мм, М20x1,5,

045 Ni

1Ex d IIC Gb X / 1Ex e IIC Gb X /

2Ex nR IIC Gc X / Ex ta IIIC Da X

(М=24 мм, N=26,2 мм, L=35,25 мм)

Кабельный ввод BLOCK, под небро-

нированный кабель 6,1 - 11,7 мм в

20s KMP

металлорукаве Ду15 мм (для металл-

060 Ni

орукавов герметичных ГЕРДА-МГ-16),

(ГЕРДА)

М20x1,5, 1Ex d IIC Gb X / 1Ex e IIC Gb

X / 2Ex nR IIC Gc X / Ex ta IIIC Da X,

(М=24 мм, N=26,2 мм, L=35,75 мм)

Кабельный ввод BLOCK под неброни-

рованный кабель 6,5 - 13,0 мм в ме-

20 KMP

таллорукаве Ду15 мм, М20x1,5, 1Ex d

050 Ni

IIC Gb X / 1Ex e IIC Gb X /

2Ex nR IIC Gc X / Ex ta IIIC Da X

(М=27 мм, N=29,5 мм, L=36,4 мм)

Кабельный ввод BLOCK под неброни-

рованный кабель 6,5 - 13,9 мм в ме-

20 KMP

таллорукаве Ду20 мм, М20x1,5, 1Ex d

080 Ni

IIC Gb X / 1Ex e IIC Gb X / 2Ex nR IIC

Gc X / Ex ta IIIC Da X

(М=27 мм, N=29,5 мм, L=35,8 мм)

Примечание -* При заказе необходимо указывать два кабельных ввода, пример: КТ-3/4х

КТ-3/4 или КТ-3/4- КТ-1/2. При заказе одного кабельного ввода на место второго устанав-

ливается заглушка.

50

Продолжение приложения В

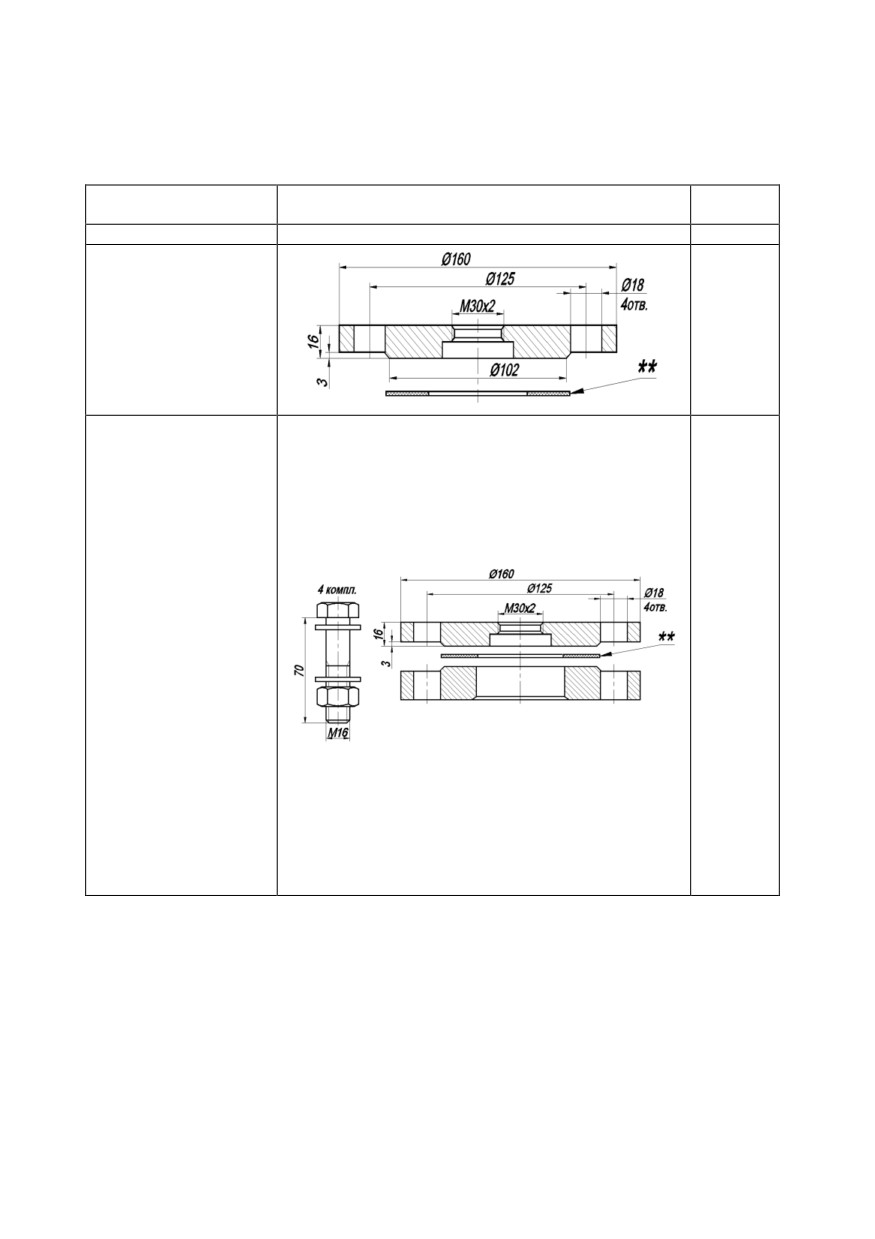

Таблица В.4 - Код комплекта монтажных частей для присоединения к

процессу (п. 9)

Конструктивное

Код при

Общий вид

исполнение

заказе

Без фланца

-*

Фланец DN 50

(для модификации М1)

Уплотнение (проклад-

ка):

DN50

Ф1 (фторопласт)

или

П1 (Паронит), п.5

Фланец DN 50, для

модификации М1, п. 3,

в комплекте с

ответным фланцем:

Фланец 50-16-01-1-В-

12Х18Н10Т-IV ГОСТ

33259

(Фланец 1-50-16-

12Х18Н10Т ГОСТ

12820-80)

Уплотнение (проклад-

ка): Ф1 (фторопласт)

или

DN50/01

П1 (Паронит), п.5

Крепёж:

Болт с шестигранной

головкой ГОСТ Р ИСО

4014 2013 М16х70-А2-

50 (4 шт.)

Гайка шестигранная

нормальная ГОСТ Р

ИСО 4032-М16-А2-50

(4 шт.)

Шайба А.16.12Х18Н10Т

ГОСТ 11371-78 (8 шт.)

51

Продолжение приложения В

Продолжение таблицы В.4

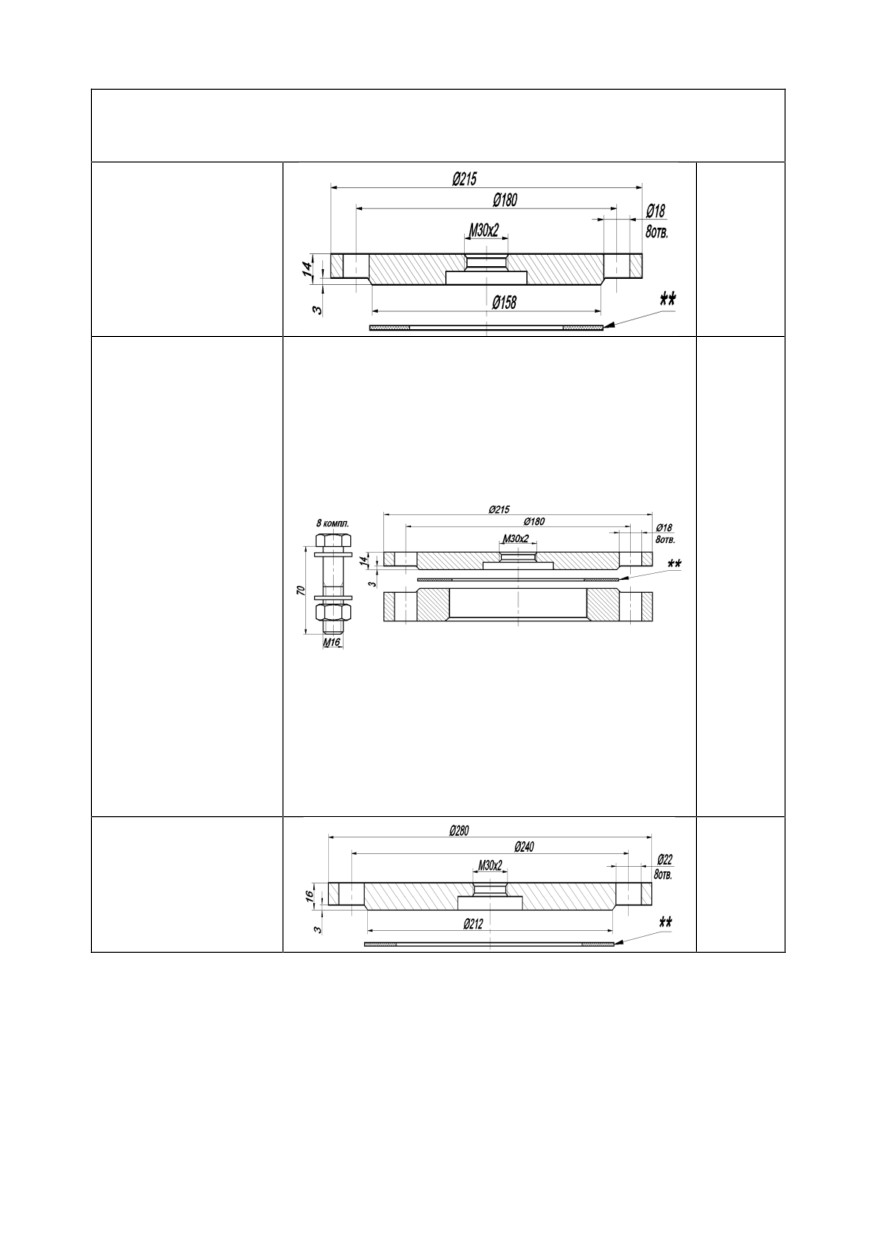

Фланец DN 100

(для модификаций М1,

М2

Уплотнение (проклад-

DN100

ка): Ф2 (фторопласт)

или

П2 (Паронит), п.5

Фланец DN 100, для

модификации М1, М2,

п. 3, в комплекте с от-

ветным фланцем:

Фланец 100-16-01-1-В-

12Х18Н10Т-IV ГОСТ

33259

(Фланец 1-100-16-

12Х18Н10Т ГОСТ

12820-80)

Уплотнение (проклад-

ка): Ф2 (фторопласт)

или

DN100/01

П2 (Паронит), п.5

Крепёж:

Болт с шестигранной

головкой ГОСТ Р ИСО

4014 2013 М16х70-А2-

50 (8 шт.)

Гайка шестигранная

нормальная ГОСТ Р

ИСО 4032-М16-А2-50

(8 шт.)

Шайба А.16.12Х18Н10Т

ГОСТ 11371-78 (16 шт.)

Фланец DN 150

(для модификаций

М1, М2, М3)

Уплотнение (проклад-

DN150

ка): Ф3 (фторопласт)

или

П3 (Паронит), п.5

52

Продолжение приложения В

Продолжение таблицы В.4

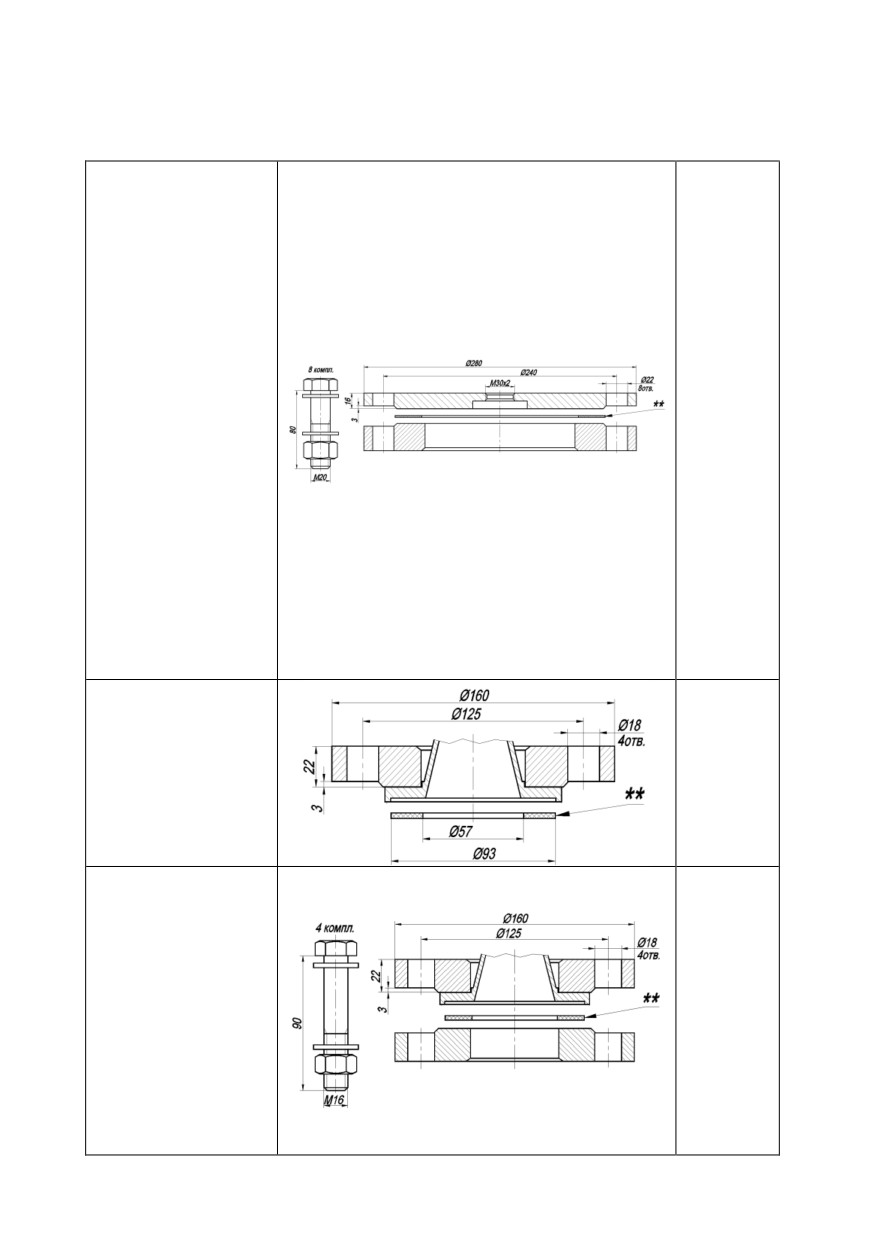

Фланец DN 150,

для модификации

М1, М2, М3, п. 3,

в комплекте с ответ-

ным фланцем:

Фланец 150-16-01-1-В-

12Х18Н10Т-IV ГОСТ

33259

(Фланец 1-150-16-

12Х18Н10Т ГОСТ

12820-80)

Уплотнение (проклад-

ка):

Ф3 (фторопласт)

DN150/01

или

П3 (Паронит), п.5

Крепёж:

Болт с шестигранной

головкой ГОСТ Р ИСО

4014 2013 М20х80-А2-

50 (8 шт.)

Гайка шестигранная

нормальная ГОСТ Р

ИСО 4032-М20-А2-50 (8

шт.)

Шайба А.20.12Х18Н10Т

ГОСТ 11371-78 (16 шт.)

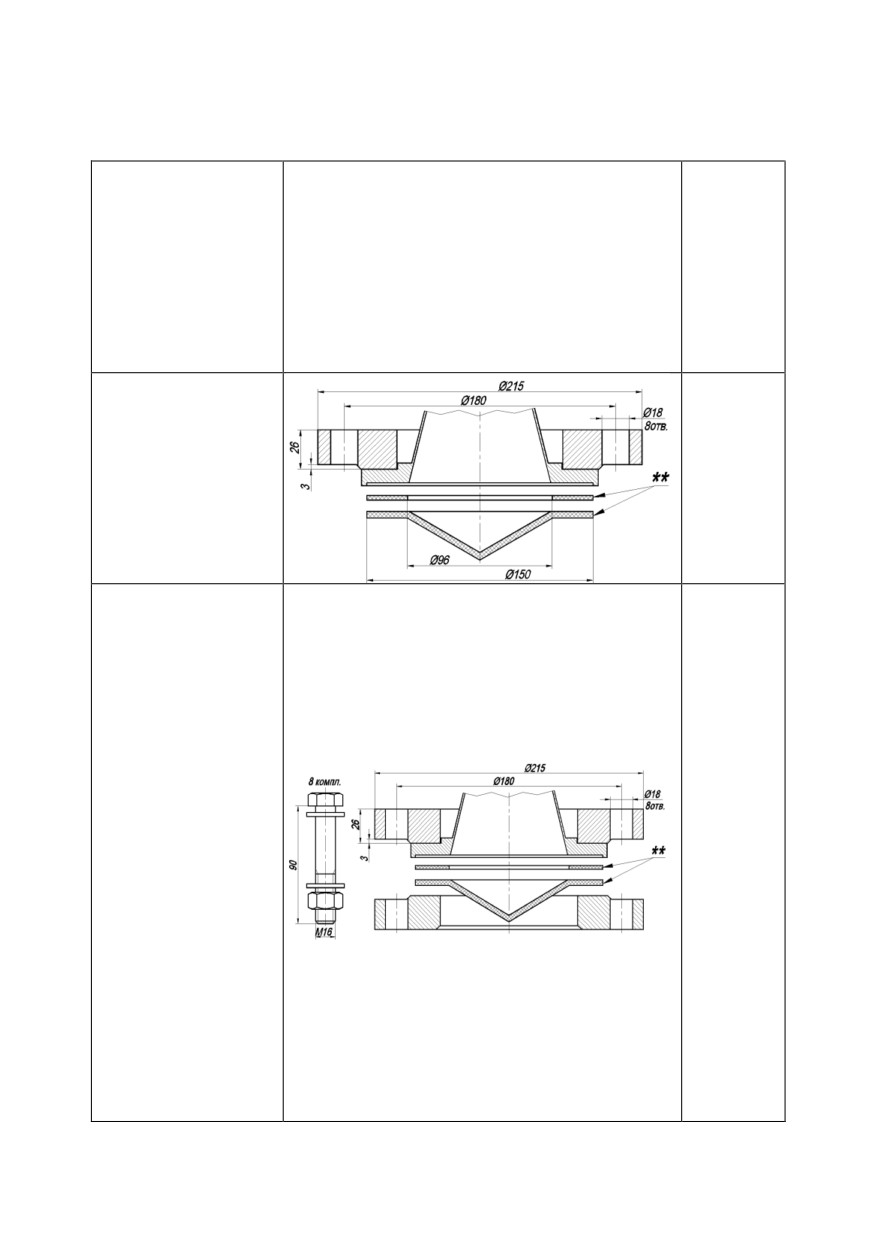

Фланец DN 50L

(для модификаций: М4)

Уплотнение (проклад-

DN50L

ка): Ф1 (фторопласт)

или

П1 (Паронит), п.5

Фланец DN 50,

для модификации М4,

п. 3, в комплекте с от-

ветным фланцем:.

Фланец 50-16-01-1-В-

12Х18Н10Т-IV ГОСТ

33259

(Фланец 1-50-16-

DN50L/01

12Х18Н10Т ГОСТ

12820-80)

Уплотнение (проклад-

ка): Ф1 (фторопласт)

или

П1 (Паронит), п.5

Крепёж:

53

Продолжение приложения В

Продолжение таблицы В.4

Болт с шестигранной

головкой ГОСТ Р ИСО

4014 2013 М16х90-А2-

50 (4 шт.)

Гайка шестигранная

нормальная ГОСТ Р

ИСО 4032-М16-А2-50 (4

шт.)

Шайба А.16.12Х18Н10Т

ГОСТ 11371-78 (8 шт.)

Фланец DN 100L

(для модификаций: М5)

Уплотнение (проклад-

ка):

Ф2 (фторопласт)

DN100L

или

П2 (Паронит)

или

прокладка конусная Ф4

(фторопласт), п.5

Фланец DN 100,

для модификации М5,

п. 3, в комплекте с от-

ветным фланцем:

Фланец 100-16-01-1-В-

12Х18Н10Т-IV ГОСТ

33259

(Фланец 1-100-16-

12Х18Н10Т ГОСТ

12820-80)

Уплотнение (проклад-

ка): Ф2 (фторопласт)

или

П2 (Паронит)

DN100L/01

или прокладка конус-

ная

Ф4 (фторопласт), п.5

Крепёж:

Болт с шестигранной

головкой ГОСТ Р ИСО

4014 2013 М16х90-А2-

50 (8 шт.)

Гайка шестигранная

нормальная ГОСТ Р

ИСО 4032-М16-А2-50 (8

шт.)

Шайба А.16.12Х18Н10Т

ГОСТ 11371-78 (16 шт.)

54

Продолжение приложения В

Продолжение таблицы В.4

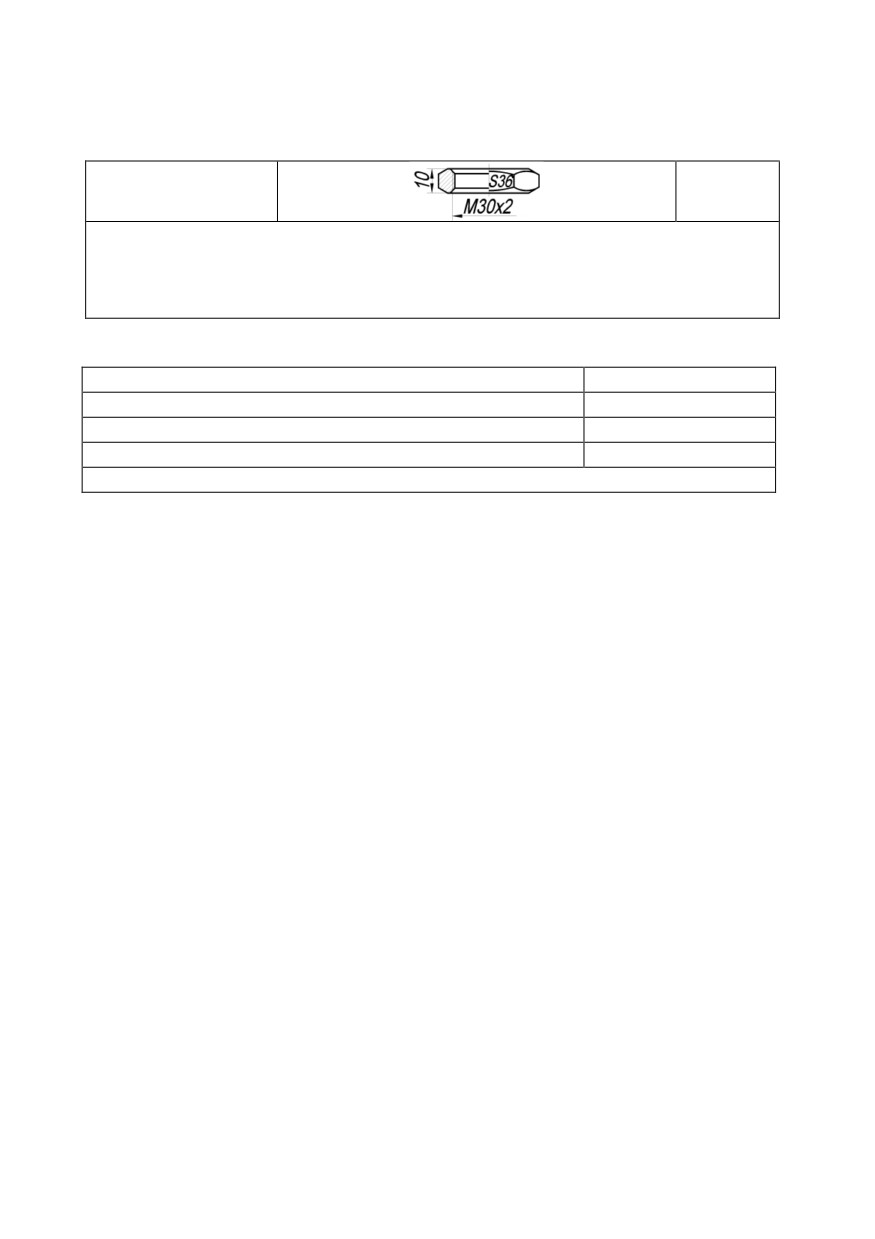

Гайка М30х2***

Примечания

1 * Базовое исполнение.

2 ** Уплотнение (прокладка): фторопласт Ф4, паронит ПМБ или (фторопластовое окно)

п. 5, таблица В.2.

3 *** Гайка М30х2, входит в комплект поставки при заказе модификаций М1, М2, М3.

Таблица В.5 - Код материала погружной части (антены) (п. 10)

Материал

Код при заказе

Сталь 12Х18Н10Т по ГОСТ 5632-72

02*

Сталь 08Х18Н10 или ее аналог по AISI - 304

ХХ

Сталь 08Х17Н13М2 или ее аналог по AISI - 316

YY

Примечание - * Базовое исполнение.

55

Г.3 Структура обмена

Г.3.1 Структура обмена (формат запроса и формат ответа) приве-

дена в таблицах Г.1 и Г.2.

Таблица Г.1 - Формат запроса

Наименование параметра

Число байт

Адрес прибора

1

Код команды

1

Передаваемые данные

до 253

Контрольная сумма

2

Таблица Г.2 - Формат ответа

Наименование параметра

Число байт

Адрес прибора

1

Код команды

1

Передаваемые данные

до 253

Контрольная сумма

2

Г.3.2 Байт адреса может принимать значения от 0 до 255. При

обычном обмене УР-31 могут иметь адреса от 1 до 247. При посылке

адреса 0 (широковещательный запрос), команду выполнит УР-31 с

любым номером. Ответ на широковещательный запрос не произво-

дится.

Г.4 Поддерживаемые команды

Г.4.1 УР-31 поддерживает следующие команды из набора команд,

описанных в протоколе MODBUS RTU:

- 0х03 - команда чтения блока последовательных регистров;

- 0х04 - команда чтения одного или нескольких регистров;

- 0х06 - запись значения в один регистр;

- 0х10 - команда записи блока последовательных регистров.

Пользователям для получения измеренного значения достаточно

одной команды чтения.

Г.4.2 Команда чтения последовательности регистров

Данная команда используется для чтения непрерывного блока ре-

гистров в УР-31. Запрос ПК определяет сетевой адрес УР-31, началь-

ный адрес читаемого блока регистров и число регистров.

57

Г.5 Доступные параметры

Г.5.1 За работу УР-31 отвечают регистры, перечисленные в таблице

Г.3.

Таблица Г.3 - Пространство регистров

Значение

Адрес

Формат

Назначение

Команда

по умол-

Min

Max

регистра

данных

чанию

0x03

Серийный номер

256

0x06

-

0x0000

0x0000

0xffff

(с 1 по 4 символы)

0x10

0x03

Серийный номер

257

0x06

-

0x0000

0x0000

0xffff

(с 5 по 8 символы)

0x10

0x03

Серийный номер

258

0x06

-

0x0000

0x0000

0xffff

(с 9 по 12 символы)

0x10

0x03

Серийный номер

259

0x06

-

0x0000

0x0000

0xffff

(с 13 по 16 символы)

0x10

Старший байт - режим MODBUS

- нулевой бит:

1=RTU,

0=ASCII;

- первый бит

1=Odd Parity,

0x03

0=Even Parity;

0x06

unsigned

0x0d01

-

-

- второй бит

0x10

260

1=проверять четность,

0 = без четности;

- третий бит

1=таймаут RTU 5 мс, 0=таймаут

RTU 1,5 символа

0x03

Младший байт - адрес устрой-

0x06

unsigned

0x0d01

1

243

ства на шине

0x10

Старший байт - скорость обмена

по интерфейсу, бит/с:

0 - 115200

1 - 57600

2 - 38400

0x03

3 - 19200

0x06

unsigned

0x030a

0

9

4 - 9600

0x10

261

5 - 4800

6 - 2400

7 - 1200

8 - 600

9 - 300

0x03

Младший байт - задержка отве-

0x06

unsigned

0x030a

0

255

та, мс

0x10

58

Значение

Адрес

Формат

Назначение

Команда

по умол-

Min

Max

регистра

данных

чанию

Режим работы:

0 - выключен;

0x03

1 - расстояние до объекта;

262

0x06

unsigned

2

0

3

2 - уровень в резервуаре;

0x10

3 - уровень в резервуаре по пер-

вому максимуму в спектре

0x03

Начало зоны анализа (номер

263

0x06

unsigned

4

0

511

бина БПФ)

0x10

0x03

Конец зоны анализа (номер бина

264

0x06

unsigned

400

0

511

БПФ)

0x10

0x03

265

не используется

0x06

unsigned

0

0

65535

0x10

Коэффициент сглаживания:

0 - сглаживание отключено;

от 1 до 999 - выполняется сгла-

живание выходного результата

по формуле

0x03

266

d(k) = d(k-1)·a + r·(1-a),

0x06

unsigned

0

0

999

где a - 0,9+(reg266·0,0001);

0x10

r - измеренное расстояние (уро-

вень);

d(k-1) - предыдущее значение;

d(k) - новое значение

Порог шума

0x03

(32-бит IEEE float)

267/268

0x06

float

100.0

0

-

reg267 - старшие два байта

0x10

reg268 - младшие два байта

Коэффициент пересчета частоты

в расстояние, мм/Гц

0x03

269/270

(32-бит IEEE float):

0x06

float

0.75

>0

-

reg269 - старшие два байта

0x10

reg270 - младшие два байта

0x03

калибру-

271

Постоянное смещение, мм

0x06

signed

-32768

32767

ется

0x10

0x03

272

Высота резервуара, мм

0x06

unsigned

30000

0

65535

0x10

0x03

Уровень продукта в резервуаре,

273

0x06

unsigned

0

0

65535

мм, соответствующий 4 мА

0x10

0x03

Уровень продукта в резервуаре,

274

0x06

unsigned

30000

0

65535

мм, соответствующий 20 мА

0x10

0x03

Высота горловины резервуара,

калибру-

275

0x06

signed

-32768

32767

мм

ется

0x10

276

Количество замеров при пропа-

0x03

unsigned

0

0

65535

59

Значение

Адрес

Формат

Назначение

Команда

по умол-

Min

Max

регистра

данных

чанию

дании сигнала,

0x06

в течении которых на выходе

0x10

сохраняется

предыдущее измеренное значе-

ние

Порог поиска первого максимума

0x03

277/278

для режима работы 3

0x06

float

0,1

>0

< 1.0

(32-бит IEEE float).

0x10

Маркер записи конфигурации:

При записи значения 0x3276

происходит сохранение

0x03

конфигурации в энергонезависи-

511

0x06

unsigned

0

-

-

мую память.

0x10

Запись других значений игнори-

руется, при чтении всегда

возвращается 0

Установка режима фиксирован-

ного тока

0 - нормальная работа (ток соот-

0x03

512

ветствует измеренным значени-

0x06

unsigned

0

0

24000

ям);

0x10

от 1 до 24000 - значение тока,

мкА

0

Значение уровня, мм

0x04

unsigned

-

-

-

1

-

-

-

Расстояние до объекта, мм

0x04

unsigned

Блокировка обновления спектра.

Чтение регистра приостанавли-

unsigned

4096

0x04

-

-

-

вает обновление данных в реги-

(0)

страх от 4097 до 4608

truncated

от 4097

Значения бинов БПФ

0x04

float

-

-

-

до 4608

16-bits

Разблокировка обновления спек-

тра.

Чтение регистра разрешает об-

unsigned

4609

0x04

-

-

-

новление

(0)

данных в регистрах от 4097 до

4608

Блокировка обновления осцил-

лограммы.

unsigned

8192

Чтение регистра приостанавли-

0x04

-

-

-

(0)

вает обновление данных в реги-

страх от 8193 до 8704

Значение семплов АЦП (по два

8bit +

от 8193

восьмибитных семпла в каждом

0x04

8bit,

-

-

-

до 8704

регистре)

signed

Разблокировка обновления ос-

циллограммы.

unsigned

8705

Чтение данного регистра разре-

0x04

-

-

-

(0)

шает обновление данных в реги-

страх от 8193 до 8704

60

Значение

Адрес

Формат

Назначение

Команда

по умол-

Min

Max

регистра

данных

чанию

Текущее значение усиления

АЦП:

0 - 1

1 - 2

2 - 4

3 - 8

8706

4 - 16

0x04

unsigned

-

-

-

5 - 32

6 - 64

7 - 128

8 - 256

9 - 512

10 - 1024

Г.6 Параметры связи

Г.6.1 Скорость обмена выбирается из ряда: 1200, 2400, 4800, 9600,

19200,

38400,

57600 бит/с. Рекомендуется использовать скорость

19200 бит/с.

Г.6.2 Длина линии связи до расположенных рядом 32 приборов не

должна превышать 1000 метров.

Г.6.3 У преобразователя интерфейса и у последнего прибора на

линии должны располагаться согласующие резисторы сопротивлени-

ем 120 Ом.

Г.6.4 Питание драйвера в преобразователе интерфейса не должно

превышать 7 В.

П р и м е ч а н и е - Рекомендуется использовать преобразователь ин-

терфейса «ЭЛЕМЕР-EL-4020RS» производства ООО НПП «ЭЛЕМЕР».

61

содержание      ..     1      2      3
