УРОВНЕМЕРЫ РАДАРНЫЕ «ЭЛЕМЕР-УР-31». Руководство по эксплуатации НКГЖ.407529.001РЭ - часть 2
3.1.3.3 Проверку подстройки «нуля» проводят в следующей после-
довательности:
- подключают УР-31 к источнику питания, ИКСУ или мультиметру и
к ПК в соответствии с рисунками Б.1 - Б.3 приложения Б;
- подготавливают уровнемер и используемые приборы в соответ-
ствии с их руководствами по эксплуатации;
- устанавливают «нулевое» значение уровня в резервуаре. После
стабилизации показаний проверяемого уровнемера разность по-
казаний проверяемого уровнемера и эталонного средства изме-
рений должна удовлетворять требованиям п. 2.2.2.
3.1.4 Монтаж изделий
3.1.4.1 Монтаж УР-31 без фланца выполняют в следующей после-
довательности:
1) отсоединить рупор от электронного блока УР-31;
2) установить рупор в отверстие крышки резервуара;
3) закрепить рупор с помощью гайки (входит в комплект поставки);
4) присоединить и зафиксировать электронный блок.
3.1.4.2 Монтаж УР-31 с фланцами выполняют в следующей после-
довательности:
1) разместить на крыше резервуара;
2) установить прокладку;
3) закрепить с помощью болтов.
3.1.4.3 Для достижения точности измерений:
- место установки УР-31 выбирают так, чтобы поверхность контро-
лируемого продукта четко просматривалась, ось конуса радиолу-
ча антенны была перпендикулярна поверхности контролируемого
продукта (см. рисунок 3.1);
- следует исключить попадание каких-либо объектов в зону рас-
пространения радиолуча;
- УР-31 не устанавливают непосредственно над потоком, заполня-
ющим резервуар;
- объекты, создающие турбулентность, отверстия для слива
(наполнения) резервуара не должны попадать в зону распростра-
нения радиолуча;
- для уменьшения влияния турбулентности или вспенивания на
процесс измерений применяют успокоительную трубу;
21
- следует учитывать, что при увеличении угла наклона поверхности
контролируемого продукта возможно ослабление сигнала, что
приводит к нестабильному измерению уровня. Пена на поверхно-
сти контролируемого продукта может влиять на точность и ослаб-
лять сигнал. Степень ослабления сигнала пеной зависит от тол-
щины ее слоя, плотности и значения диэлектрической проницае-
мости;
- продукт, налипший на поверхность антенны, препятствует сво-
бодному распространению сигнала, что ухудшает точность и ста-
бильность измерения уровня.
Внимание! От правильной установки уровнемеров зависит стабиль-
ность показаний и точность измерений уровня.
3.1.4.4 Антенна с радиопрозрачной герметизирующей вставкой ис-
пользуется в следующих случаях:
- при установке на резервуар с избыточным давлением или разре-
жением,
- при установке на резервуар, внутренняя среда которого имеет
температуру выше 60 ºС,
- при установке на резервуар, содержащий коррозионные продукты
(кислоты, щелочи, растворители и т.д.) или пылеобразные про-
дукты.
3.1.4.5 В жарком климате уровнемеры следует защищать от воз-
действия прямых солнечных лучей козырьком или навесом.
3.1.4.6 Уровнемеры имеют «блок-дистанцию». Это зона вблизи ан-
тенны, измерение в которой затруднительно или невозможно. Ста-
бильные измерения обеспечиваются при расстоянии до контролируе-
мого продукта не менее 500 мм. При расстоянии от 200 до 500 мм по-
грешность измерения может достигать от 10 до 30 мм в зависимости
от отражающей способности продукта.
22
«ЭЛЕМЕР-УР-31/М1»
«ЭЛЕМЕР-УР-31/М4»
«ЭЛЕМЕР-УР-31/М2»
«ЭЛЕМЕР-УР-31/М5»
«ЭЛЕМЕР-УР-31/М3»
h
Блок-дистанция
(500 мм)
Блок-дистанция
(500 мм)
Конец поиска сигнала
Нmах 20 мА
H
Q
Q
Нmin 4 мА
Начало поиска сигнала
D
D

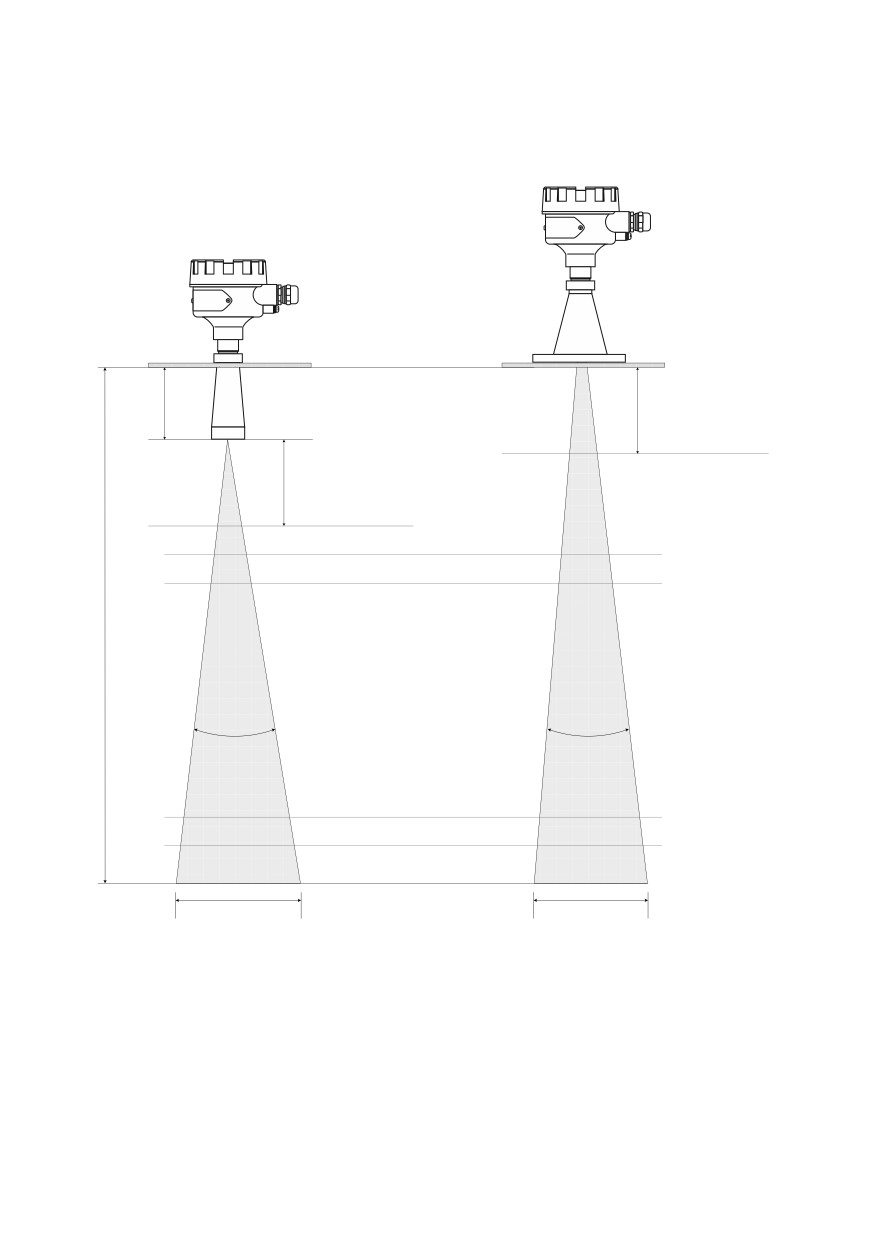

Рисунок 3.1
Обозначения к рисунку 3.1:
H
- высота резервуара, мм;
h
- высота от верха резервуара до среза антенны, мм;
Q
- угол излучения круглой конической антенны на уровне поло-
винной мощности, °;
D диаметр раскрытия луча, мм.
23
Значения параметров «Начало поиска сигнала», «Конец поиска
сигнала», «Hmin, 4 мА», «Hmax, 20 мА» задают с помощью программы
в соответствии с п. 2.4.2.
Значение угла излучения круглой конической антенны на уровне
половинной мощности Q, °, соответствует приведенному в таблице 3.1.
Таблица 3.1 - Значение Q
Диаметр антенны (таблица В.1 приложения В), мм
Q, °
45
18
54
15
88
10
94
9
138
6

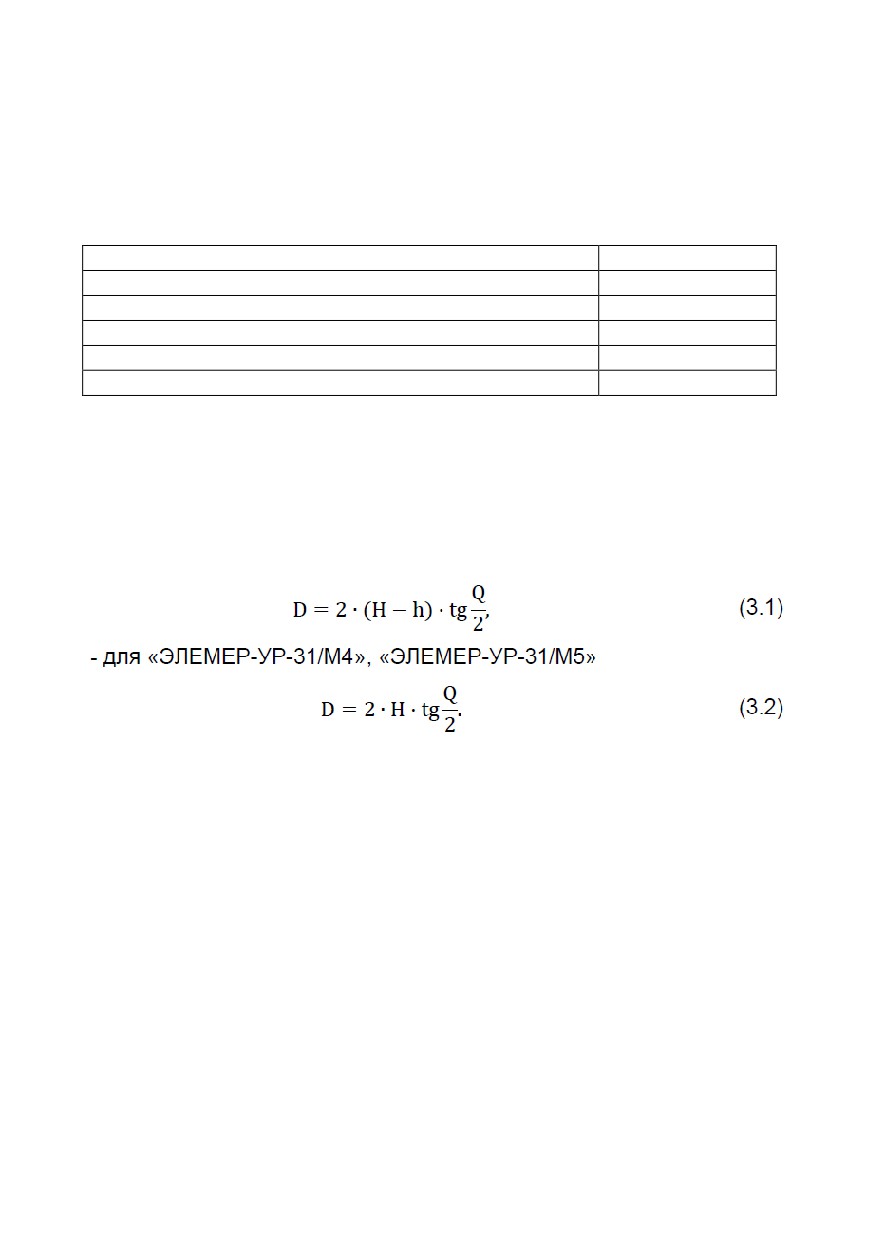

Значение диаметра раскрытия луча D, мм, определяется по фор-
муле
- для «ЭЛЕМЕР-УР-31/М1», «ЭЛЕМЕР-УР-31/М2», «ЭЛЕМЕР-УР-31/М3»

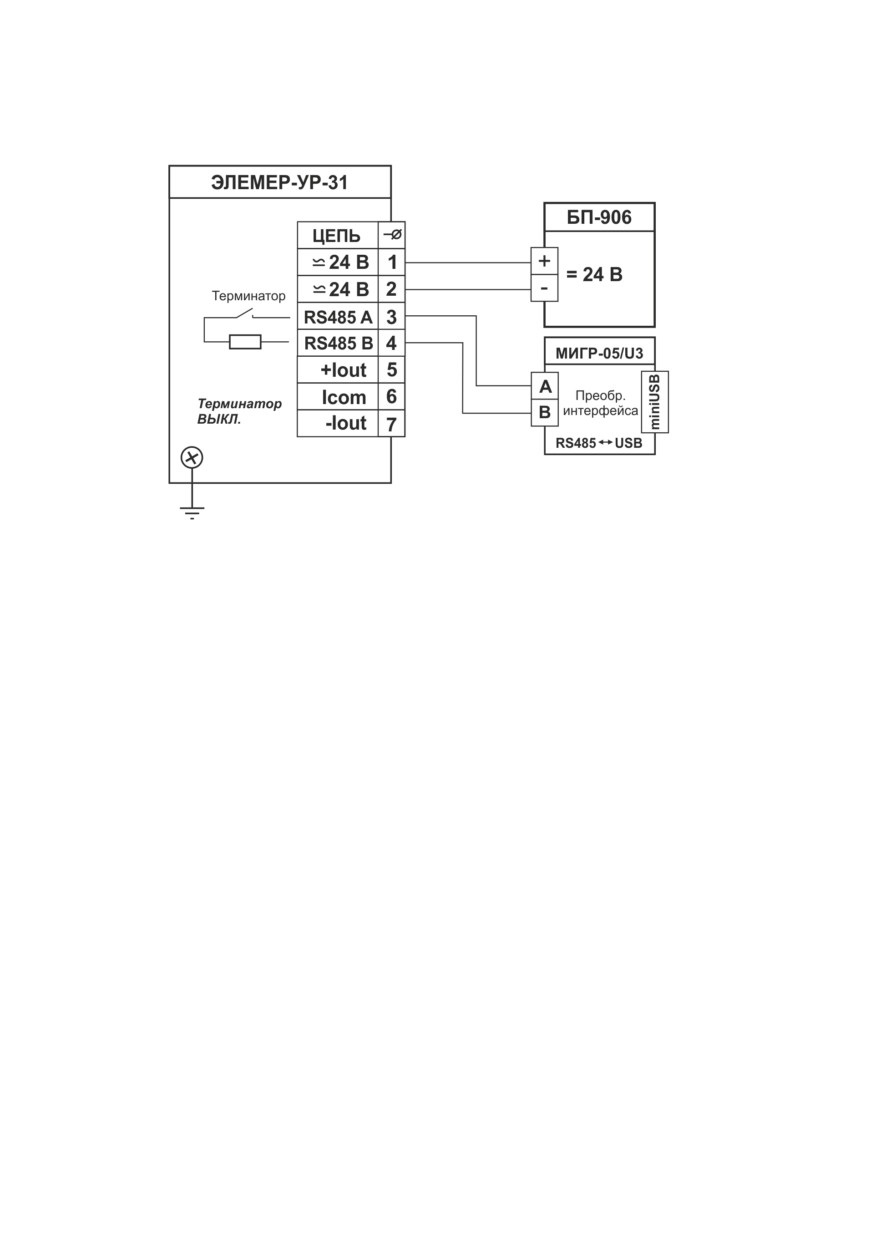

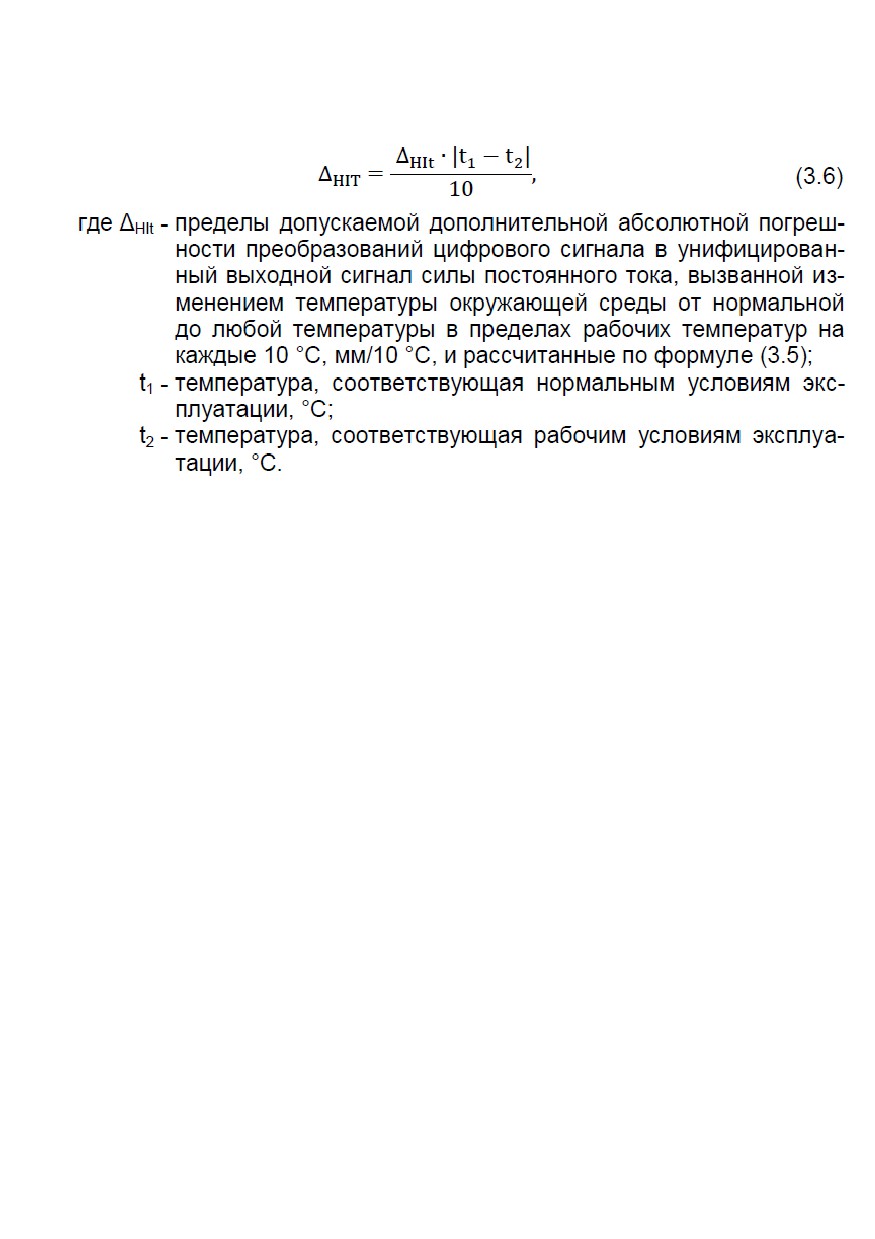

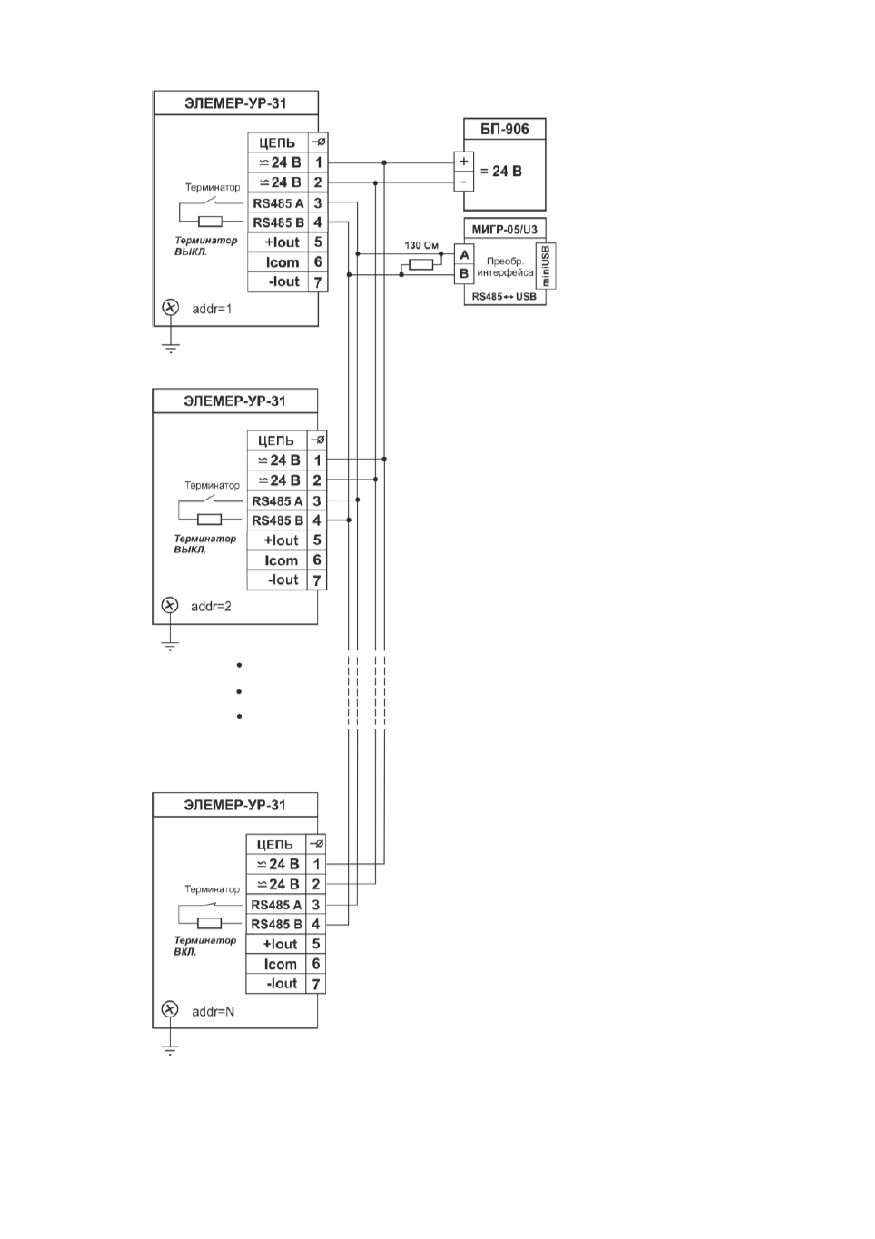

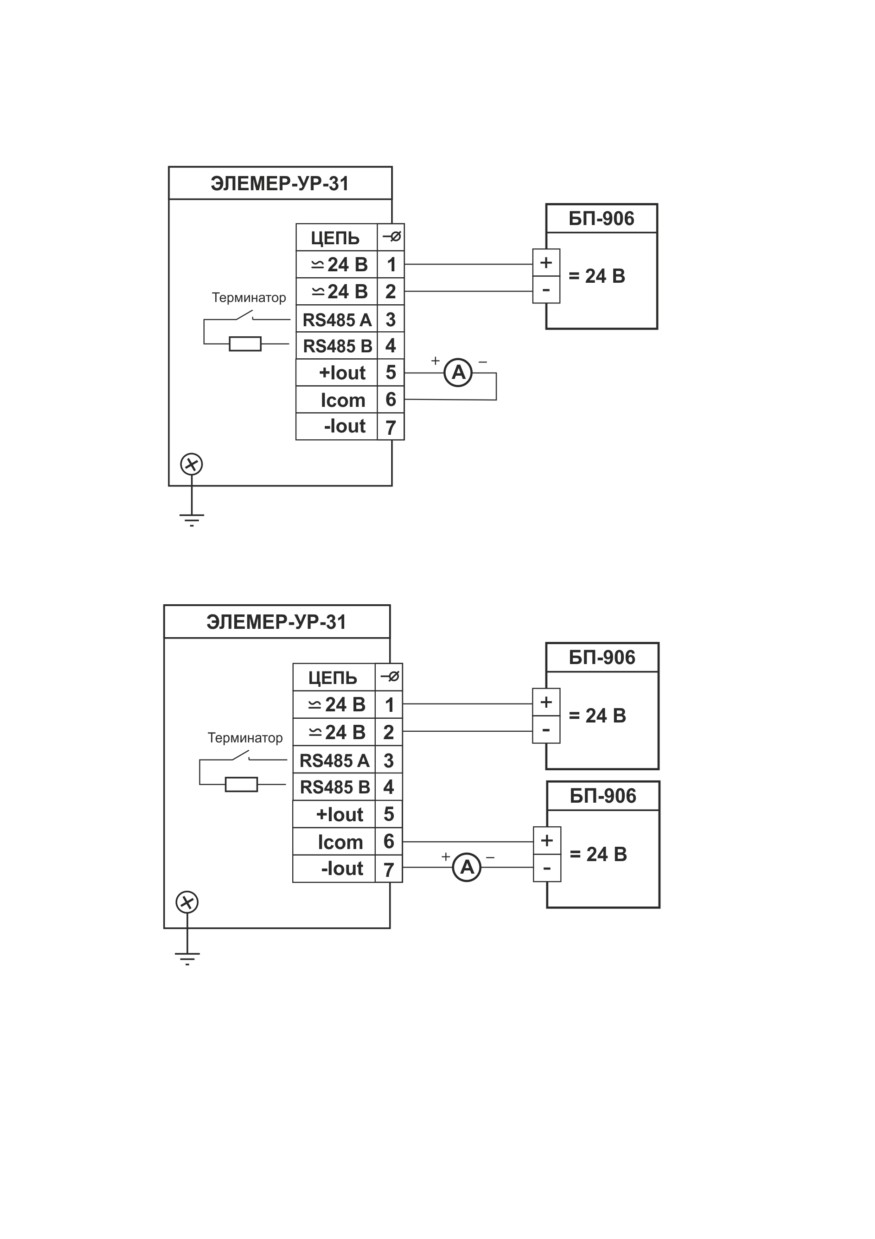

3.1.4.7 Электрический монтаж УР-31 должен производиться в соот-
ветствии со схемами электрических подключений, приведенными на
рисунках Б.1 - Б.3 приложения Б.
25
3.2 Использование изделий
3.2.1 Устанавливают УР-31 на объекте в соответствии с требова-
ниями п. 3.1.4.
3.2.2 Осуществляют подключение УР-31 к ПК и приборам в соот-
ветствии с рисунками Б.1 - Б.4 приложения Б.
3.2.3 Включают источник питания постоянного тока.
3.2.4 Производят задание конфигурации УР-31 в соответствии с
рекомендациями п. 2.4.

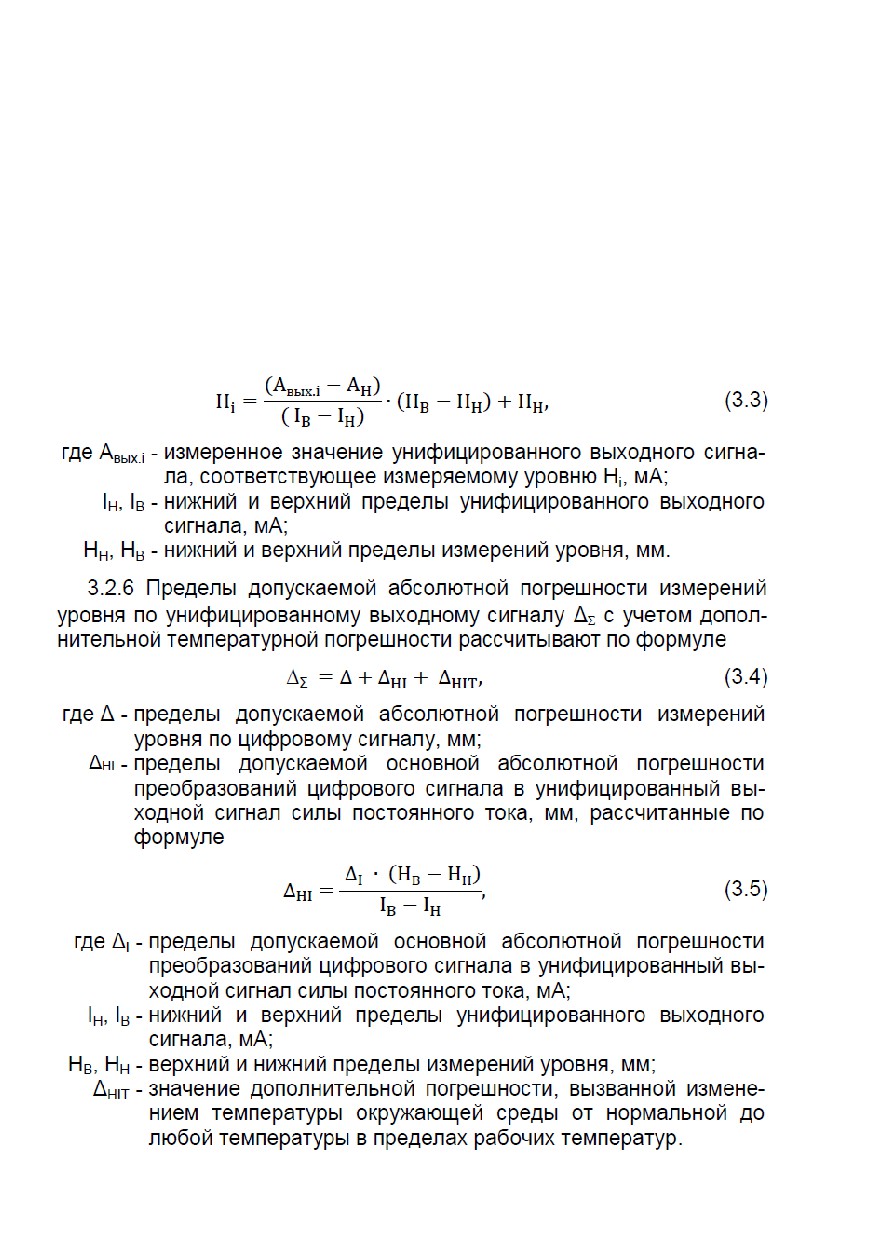

3.2.5 Значение уровня рассчитывают по формуле (3.3) или фикси-
руют на мониторе ПК (в зависимости от выходного сигнала).
27
4 МЕТОДИКА ПОВЕРКИ
4.1 Поверку УР-31 проводят органы метрологической службы или
другие аккредитованные на право поверки организации. Требования к
организации, порядку проведения поверки и форма представления
результатов поверки определяются документом «Порядок проведения
поверки средств измерений, требования к знаку поверки и содержа-
нию свидетельства о поверке», утвержденному приказом Минпром-
торга России от 2 июля 2015 г. № 1815 и документом «Уровнемеры
радарные
«ЭЛЕМЕР-УР-31».
Методика
поверки
НКГЖ.407529.001МП», утвержденным в установленном порядке.
4.2 Интервал между поверками составляет два года.
4.3 Методика поверки НКГЖ.407529.001МП может быть применена
при калибровке УР-31.
5 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5.1 Техническое обслуживание УР-31 сводится к соблюдению пра-
вил эксплуатации, хранения и транспортирования, изложенных в дан-
ном руководстве по эксплуатации, профилактическим осмотрам, пе-
риодической поверке и ремонтным работам.
5.2 Профилактические осмотры проводятся в порядке, установлен-
ном на объектах эксплуатации УР-31, и включают:
- внешний осмотр;
- проверку герметичности системы (при необходимости);
- проверку прочности крепления УР-31, отсутствия обрыва зазем-
ляющего провода;
- проверку функционирования.
5.3 Периодическую поверку УР-31 производят не реже одного раза
в два года в соответствии с указаниями, приведенными в разделе 4
настоящего руководства по эксплуатации.
5.4 УР-31 с неисправностями, не подлежащими устранению при
профилактическом осмотре, или не прошедшие периодическую по-
верку, подлежат текущему ремонту.
Ремонт УР-31 производится на предприятии-изготовителе.
28
5.5 Обеспечение взрывобезопасности при монтаже и эксплуатации
Взрывобезопасные УР-31Exd могут применяться во взрывоопасных
зонах помещений и наружных установок в соответствии с установлен-
ной маркировкой взрывозащиты с соблюдением требований действу-
ющих «Правил устройства электроустановок» (ПУЭ гл. 7.3), «Правил
технической эксплуатации электроустановок потребителей» (ПТЭЭП,
гл. 3.4), настоящего руководства по эксплуатации, инструкции по монтажу
электрооборудования, в составе которого устанавливается УР-31Exd.
Перед монтажом УР-31Exd должен быть осмотрен. При этом необ-
ходимо обратить внимание на:
- предупредительные надписи, маркировку взрывозащиты и ее со-
ответствие классу взрывоопасной зоны;
- отсутствие повреждений корпуса преобразователя и элементов
кабельного ввода;
- состояние и надежность завинчивания электрических контактных
соединений, наличие всех крепежных элементов (болтов, гаек,
шайб и т.д.);
- состояние элементов заземления.
Электрический монтаж взрывобезопасных УР-31Exd должен про-
изводиться через кабельный ввод соответствующим кабелем круглого
сечения (см. таблицу В.3) с многожильными проводниками из меди
сечением от 0,35 до 0,75 мм2 в соответствии со схемами электриче-
ских соединений, приведенными в приложении Б. Необходимо обес-
печить надежное присоединение жил кабеля к токоведущим контак-
там разъема, исключая возможность замыкания жил кабеля. Провода
и кабели с алюминиевыми жилами не применять.
Все крепежные элементы должны быть затянуты, съемные детали
должны прилегать к корпусу плотно, насколько позволяет это кон-
струкция УР-31Exd.
Корпус УР-31Exd должен быть заземлен изолированным проводни-
ком из меди сечением от 1 до 4 мм2. Место присоединения наружного
заземляющего проводника должно быть тщательно зачищено и, после
присоединения заземляющего проводника, предохранено от коррозии
путем нанесения консистентной смазки.
Прием УР-31Exd в эксплуатацию после их монтажа и организация
эксплуатации должны производиться в полном соответствии с требо-
ваниями ГОСТ IEC 60079-14-2011, «Правил технической эксплуатации
электроустановок потребителей» (ПТЭЭП) главой 3.4 «Электроуста-
новки во взрывоопасных зонах», а также действующих инструкций на
электрооборудование, в котором установлен УР-31Exd.
29
Эксплуатация УР-31Exd должна осуществляться таким образом,
чтобы соблюдались все требования, указанные в подразделах «Обес-
печение взрывозащищенности» и «Обеспечение взрывозащиты при
монтаже и эксплуатации».
При эксплуатации необходимо наблюдать за нормальной работой
УР-31Exd, проводить систематический внешний и профилактический
осмотры.
При внешнем осмотре необходимо проверить:
- отсутствие обрывов или повреждения изоляции внешнего соеди-
нительного кабеля;
- отсутствие видимых механических повреждений на корпусе УР-
31Exd.
При профилактическом осмотре должны быть выполнены все ра-
боты внешнего осмотра, а также проверено состояние контактных со-
единений внутри корпуса УР-31Exd, уплотнение кабеля в кабельном
вводе. Периодичность профилактических осмотров устанавливается в
зависимости от условий эксплуатации УР-31Exd.
Эксплуатация УР-31Exd с повреждениями и неисправностями за-
прещается.
Ремонт взрывобезопасных УР-31Exd выполняется организацией-
изготовителем.
30
6 ХРАНЕНИЕ
6.1 Условия хранения УР-31 в транспортной таре на складе изгото-
вителя и потребителя должны соответствовать условиям 1 по ГОСТ
15150-69.
В воздухе не должны присутствовать агрессивные примеси.
6.2 Расположение УР-31 в хранилищах должно обеспечивать сво-
бодный доступ к ним.
6.3 УР-31 следует хранить на стеллажах.
6.4 Расстояние между стенами, полом хранилища и УР-31 должно
быть не менее 100 мм.
7 ТРАНСПОРТИРОВАНИЕ
7.1 УР-31 транспортируются всеми видами транспорта в крытых
транспортных средствах. Крепление тары в транспортных средствах
должно производиться согласно правилам, действующим на соответ-
ствующих видах транспорта.
7.2 Условия транспортирования УР-31 должны соответствовать
условиям 5 по ГОСТ 15150-69 при температуре окружающего воздуха
от минус 50 до плюс 50 С с соблюдением мер защиты от ударов и
вибраций.
7.3 Транспортировать УР-31 следует упакованными в пакеты или
поштучно.
8 УТИЛИЗАЦИЯ
8.1 УР-31 не содержат вредных материалов и веществ, требующих
специальных методов утилизации.
8.2 После окончания срока службы УР-31 подвергаются мероприя-
тиям по подготовке и отправке на утилизацию. При этом следует ру-
ководствоваться нормативно-техническими документами по утилиза-
ции черных и цветных металлов, принятыми в эксплуатирующей орга-
низации.
31
ПРИЛОЖЕНИЕ А

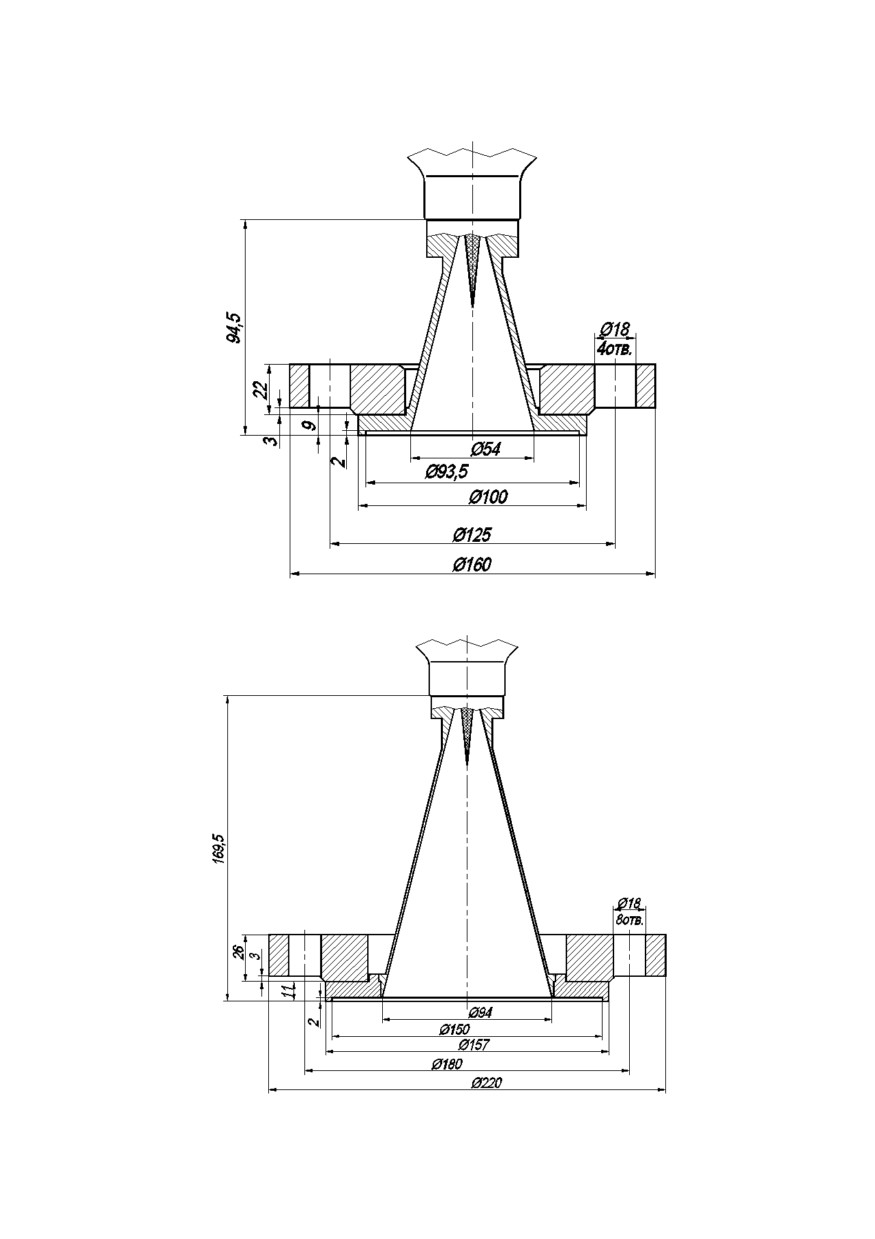

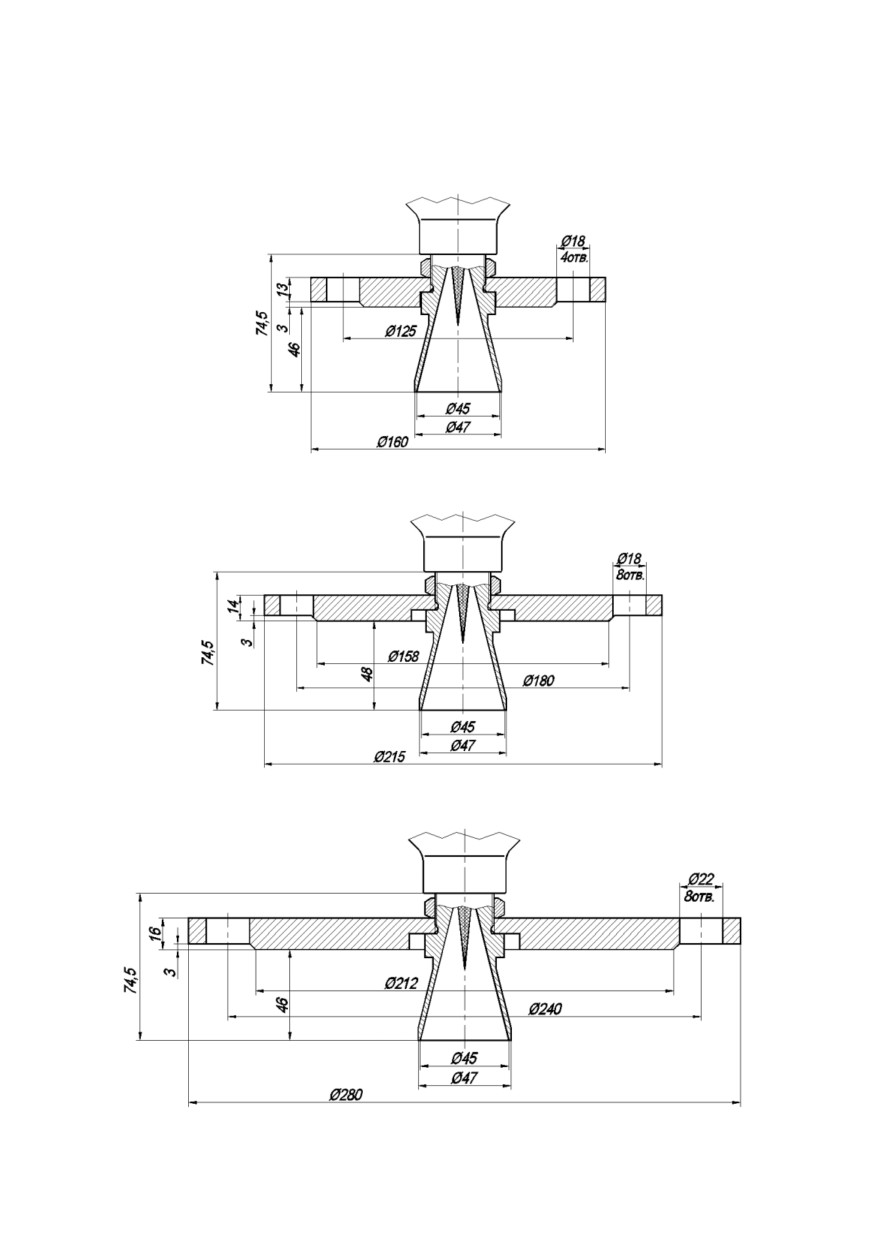

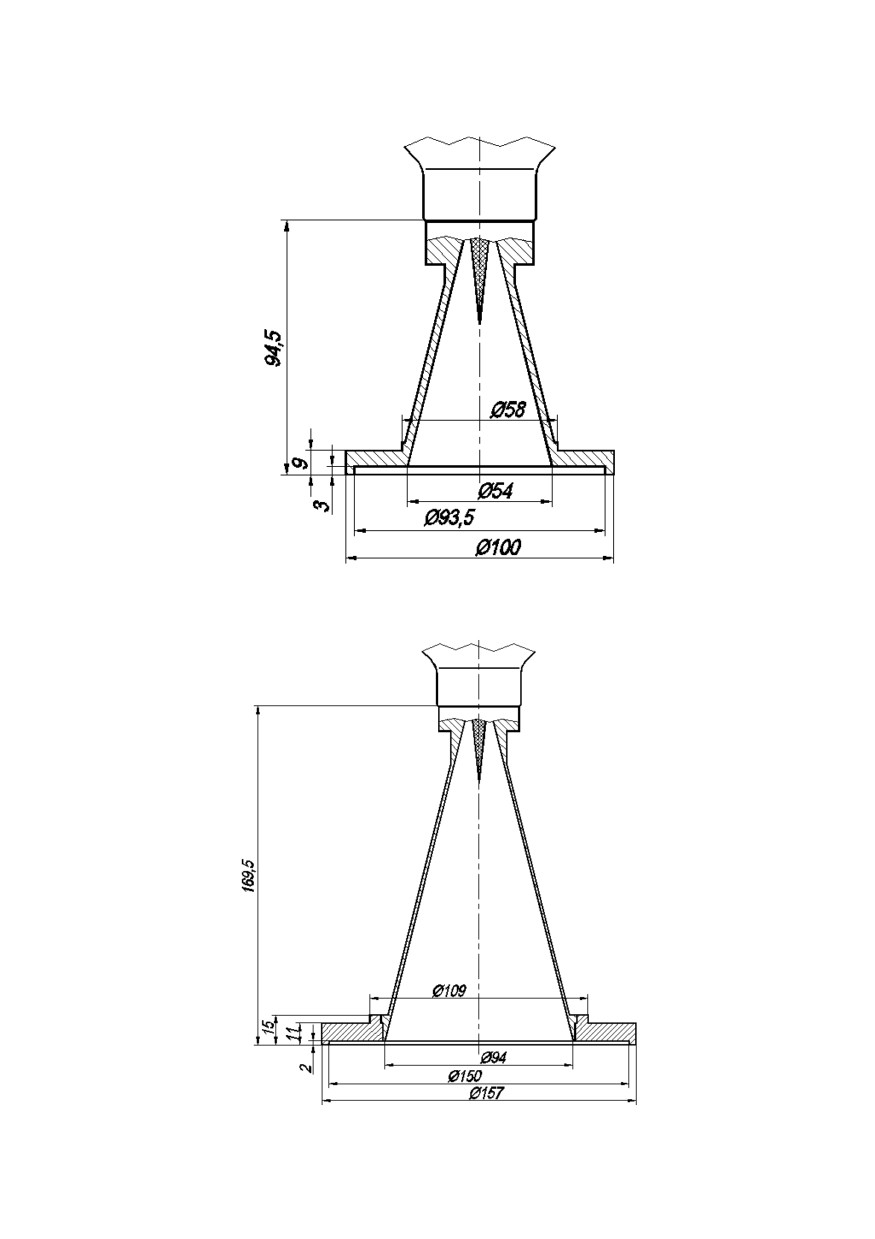

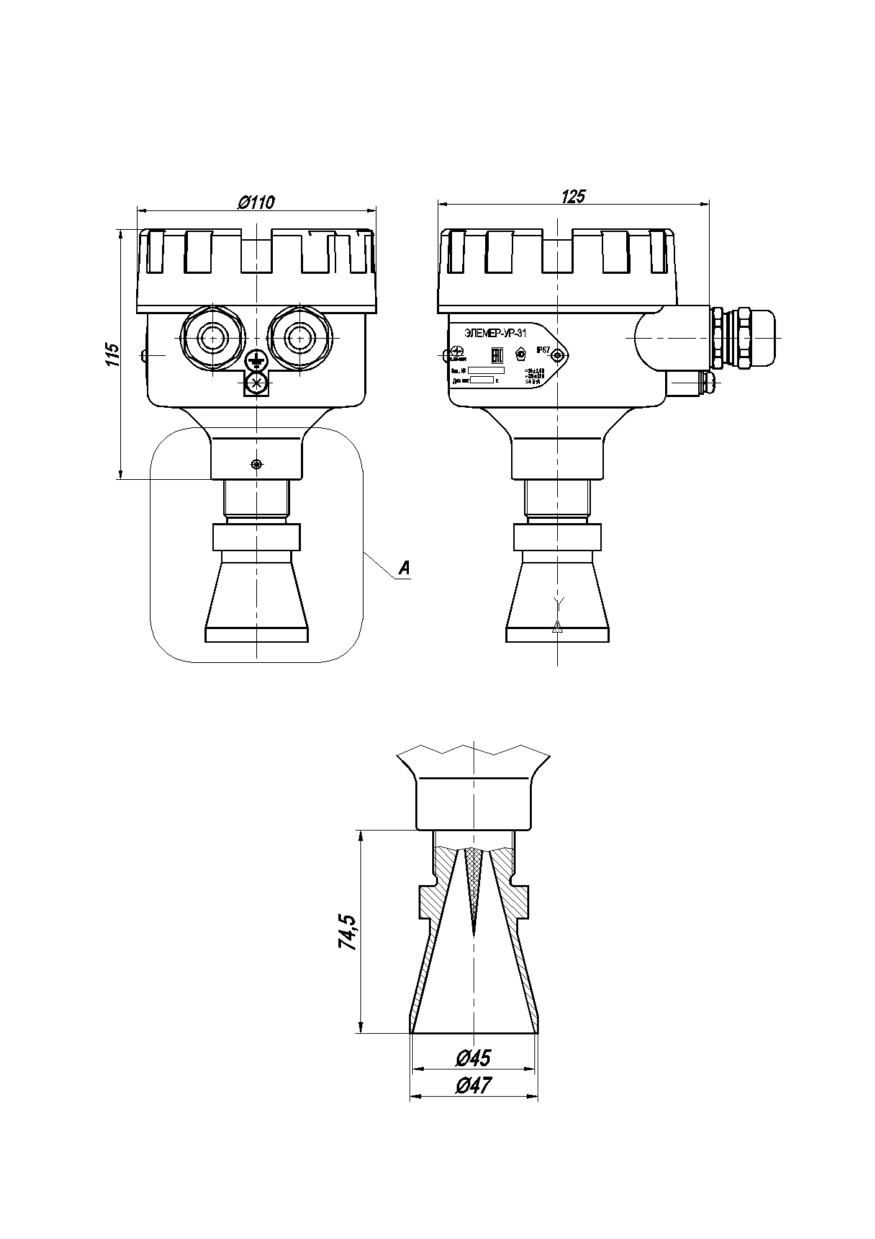

Габаритные, присоединительные и монтажные размеры
уровнемеров радарных «ЭЛЕМЕР-УР-31ª
Рисунок А.1 - Габаритные размеры УР-31
Рисунок А.2 - Габаритные размеры антенны «ЭЛЕМЕР-УР-31/М1»
(место А рисунка А.1)
32
Продолжение приложения А

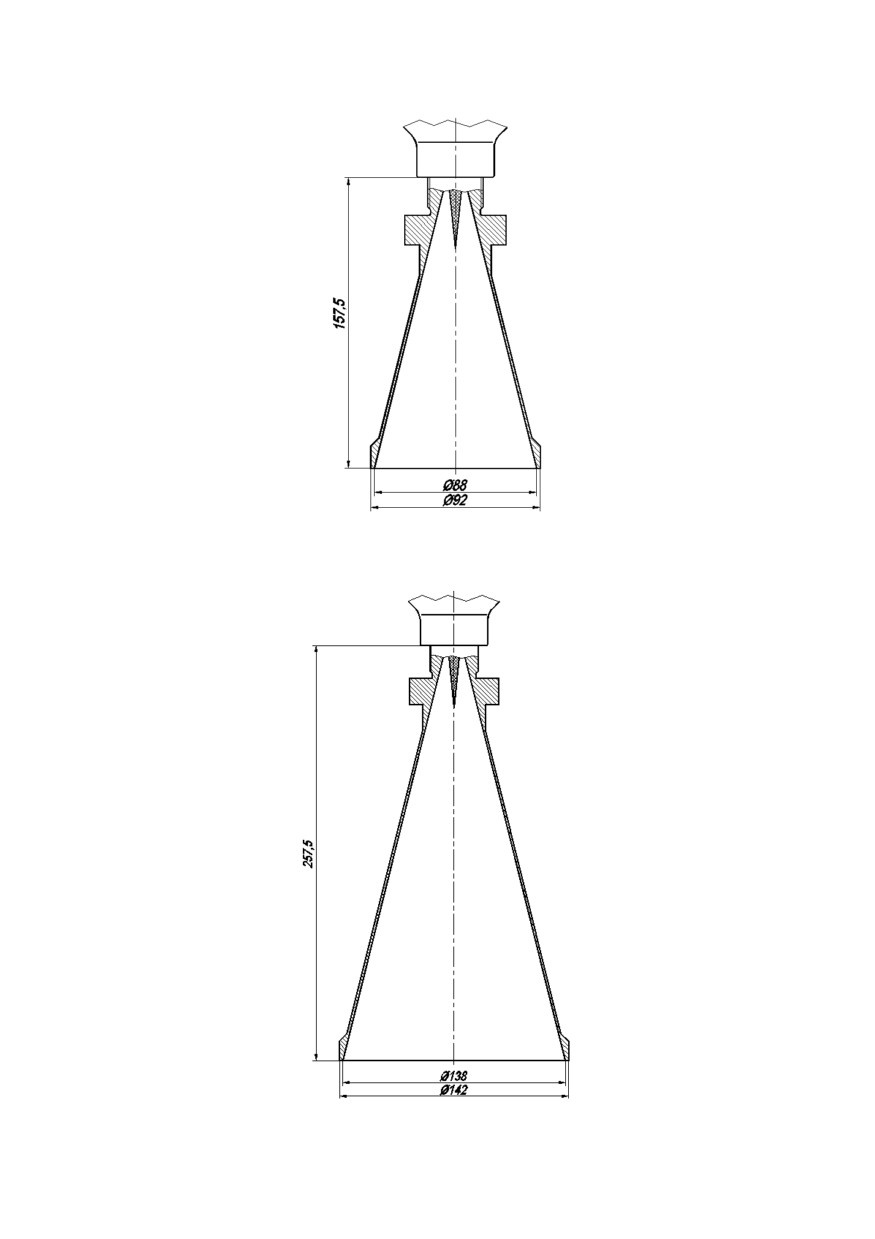

Рисунок А.3 - Габаритные размеры антенны «ЭЛЕМЕР-УР-31/М2»
(место А рисунка А.1)
Рисунок А.4 - Габаритные размеры антенны «ЭЛЕМЕР-УР-31/М3»
(место А рисунка А.1)
33
Продолжение приложения А
Рисунок А.5 - Габаритные размеры антенны «ЭЛЕМЕР-УР-31/М4»
(место А рисунка А.1)
Рисунок А.6 - Габаритные размеры антенны «ЭЛЕМЕР-УР-31/М5»
(место А рисунка А.1)
34
Продолжение приложения А
Возможна поставка с установленными фланцами КМЧ
Рисунок А.7 - Антенна «ЭЛЕМЕР-УР-31/М1» (DN50, фланец DN50)
Рисунок А.8 - Антенна «ЭЛЕМЕР-УР-31/М1» (DN50, фланец DN100)
Рисунок А.9 - Антенна «ЭЛЕМЕР-УР-31/М1» (DN50, фланец DN150)
35
Продолжение приложения А

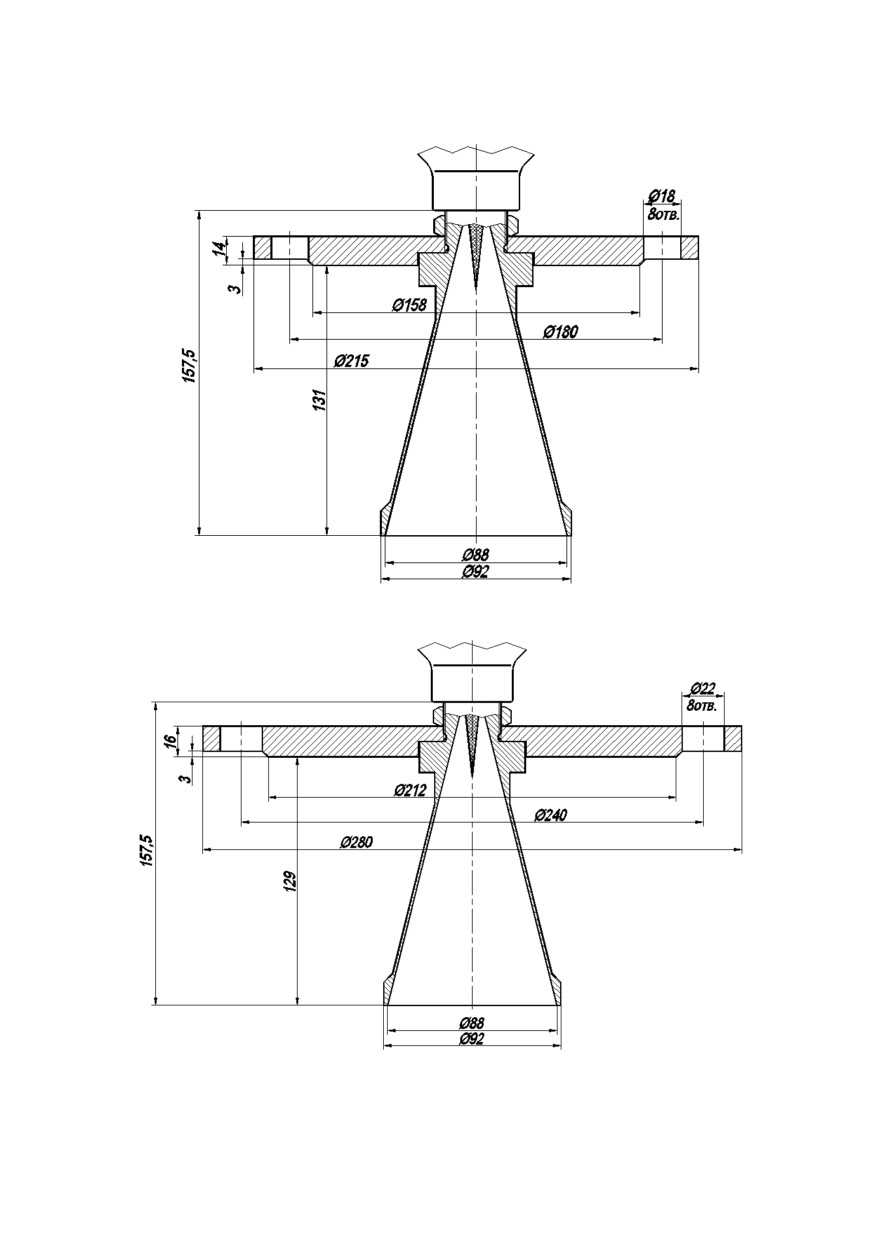

Рисунок А.10 - Антенна «ЭЛЕМЕР-УР-31/М2» (DN100, фланец DN100)
Рисунок А.11 - Антенна «ЭЛЕМЕР-УР-31/М2» (DN100, фланец DN150)
36
Продолжение приложения А

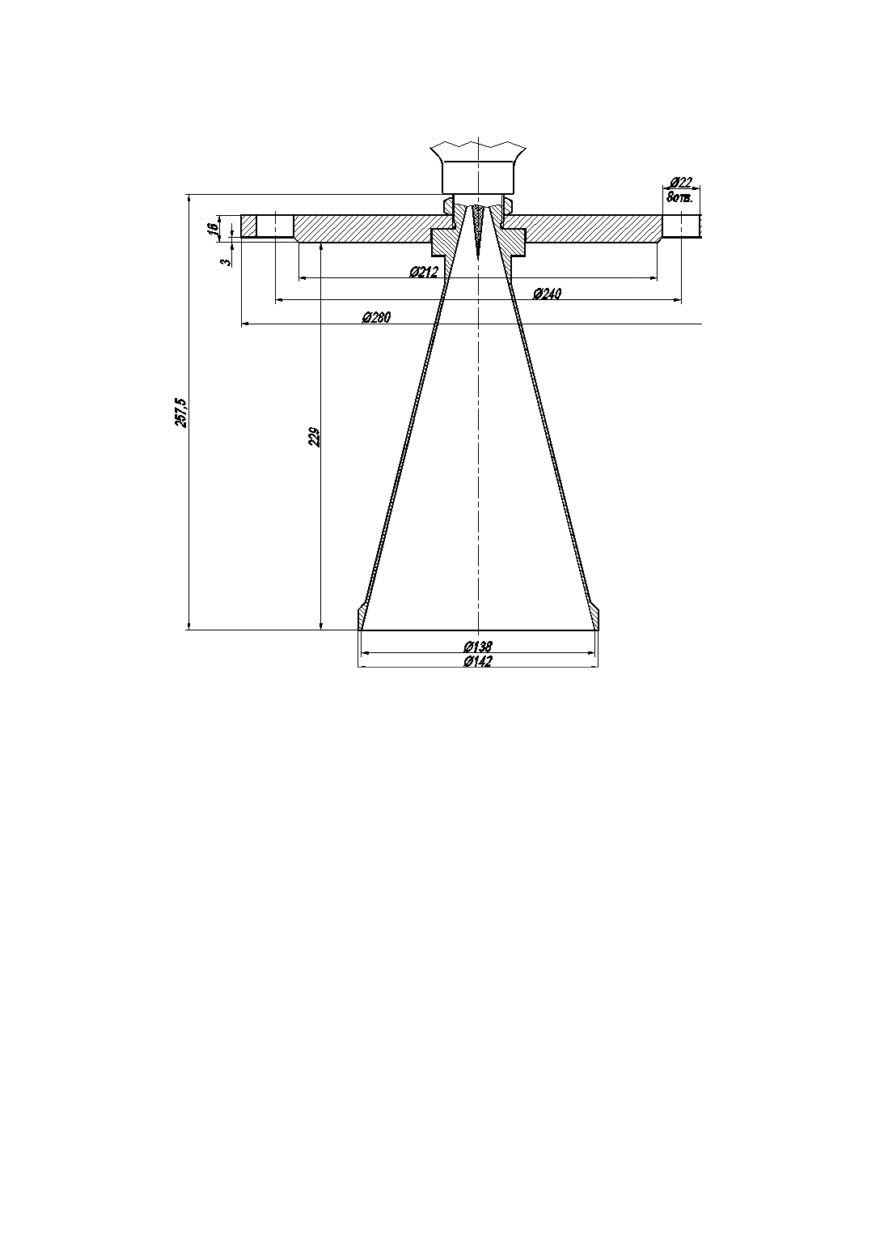

Рисунок А.12 - Антенна «ЭЛЕМЕР-УР-31/М3» (DN150, фланец DN150)
37
Продолжение приложения А
Рисунок А.13 - Антенна «ЭЛЕМЕР-УР-31/М4» (DN50, фланец DN50L)
Рисунок А.14 - Антенна «ЭЛЕМЕР-УР-31/М5» (DN100, фланец DN100L)
38
ПРИЛОЖЕНИЕ Б
Схемы электрические подключений УР-31
Рисунок Б.1 - Схема электрическая подключений
(активный токовый выход)
Рисунок Б.2 - Схема электрическая подключений
(пассивный токовый выход)
39
Продолжение приложения Б
Рисунок Б.3 - Схема электрическая подключений УР-31
по протоколу Modbus
40
Продолжение приложения Б
Рисунок Б.4 - Схема электрическая подключений УР-31
по протоколу Modbus в сеть
41
содержание .. 1 2 3 ..
