УРОВНЕМЕРЫ РАДАРНЫЕ «ЭЛЕМЕР-УР-31». Руководство по эксплуатации НКГЖ.407529.001РЭ

СОДЕРЖАНИЕ

1 ВВЕДЕНИЕ

2 ОПИСАНИЕ И РАБОТА

2.1 Назначение изделий

2.2 Технические характеристики

2.3 Устройство и работа

2.4 Задание параметров конфигурирования УР-31

2.5 Обеспечение взрывобезопасности

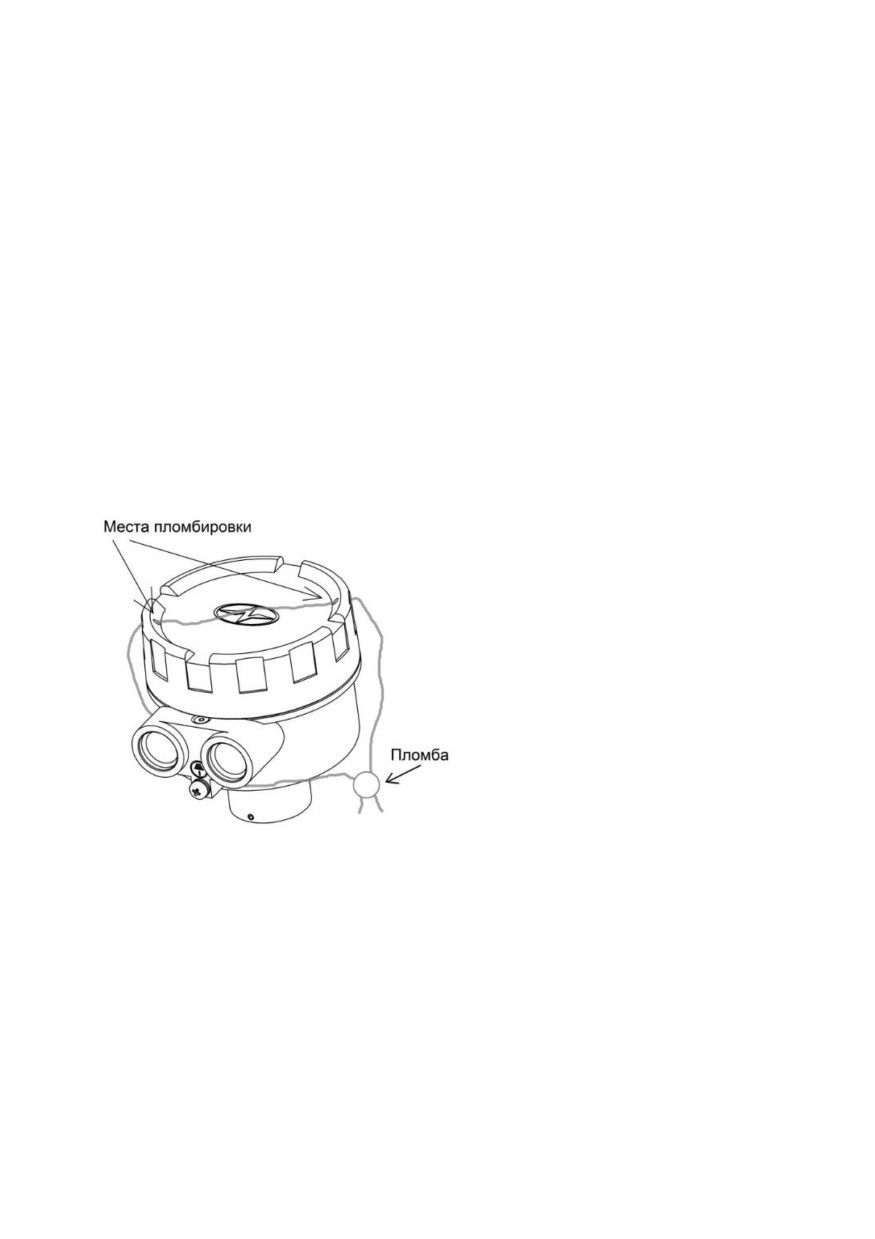

2.6 Маркировка и пломбирование

2.7 Упаковка

3 ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЙ ПО НАЗНАЧЕНИЮ

3.1 Подготовка изделий к использованию

3.2 Использование изделий

4 МЕТОДИКА ПОВЕРКИ

5 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

6 ХРАНЕНИЕ

7 ТРАНСПОРТИРОВАНИЕ

8 УТИЛИЗАЦИЯ

ПРИЛОЖЕНИЕ А Габаритные, присоединительные и монтажные

размеры уровнемеров радарных «ЭЛЕМЕР-УР-31»

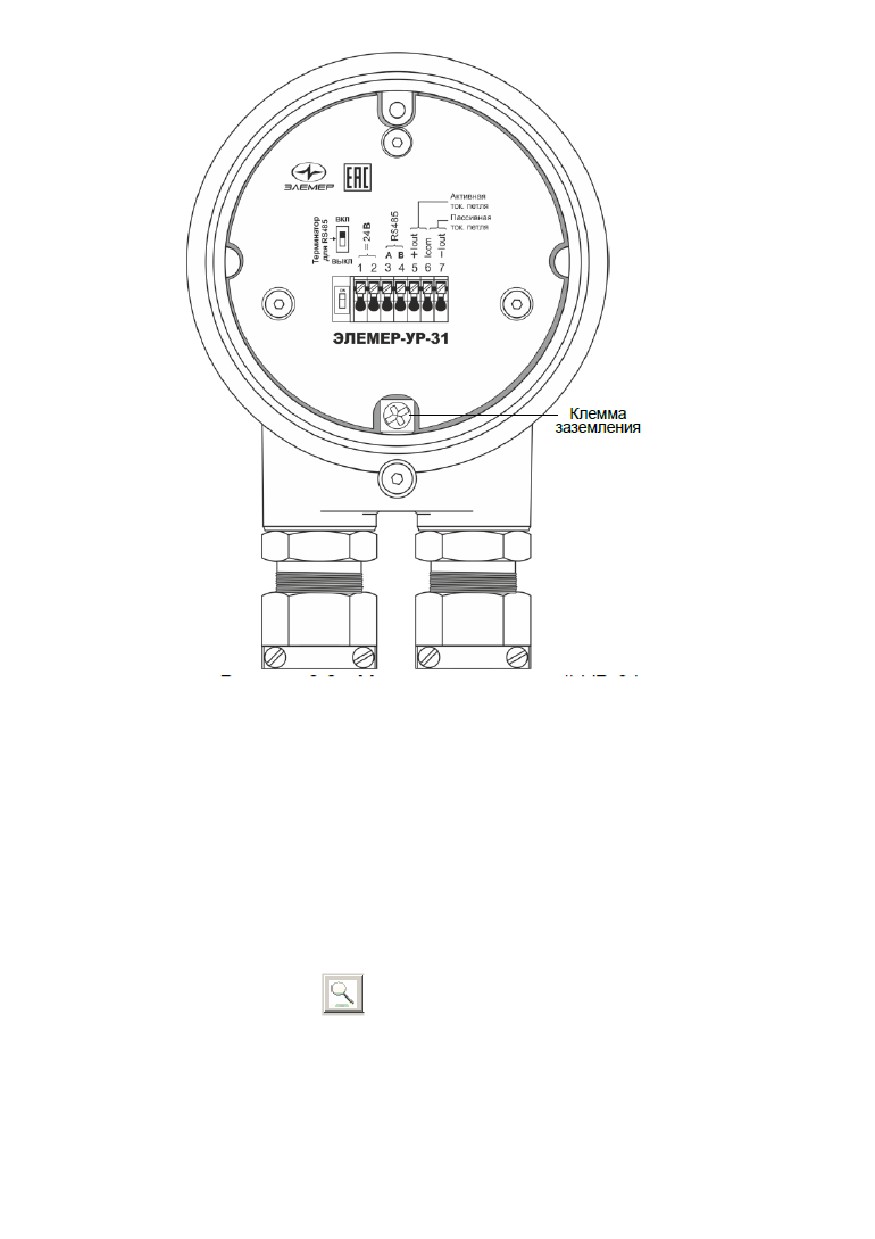

ПРИЛОЖЕНИЕ Б Схемы электрические подключений УР-31

ПРИЛОЖЕНИЕ В Форма заказа

ПРИЛОЖЕНИЕ Г Структура обмена данными между ПК и УР-31

1 ВВЕДЕНИЕ

1.1 Руководство по эксплуатации содержит сведения о конструк-

ции, принципе действия, характеристиках уровнемеров радарных

«ЭЛЕМЕР-УР-31» (далее - УР-31 или уровнемеры) и указания, необ-

ходимые для правильной и безопасной эксплуатации.

2 ОПИСАНИЕ И РАБОТА

2.1 Назначение изделий

2.1.1 УР-31 предназначены для бесконтактных измерений значений

уровня жидкостей (в том числе нефти и нефтепродуктов, кислот, ще-

лочей, водных растворов сред), сыпучих и кусковых продуктов в ре-

зервуарах различного типа и непрерывного преобразования измерен-

ного значения в выходной аналоговый или цифровой сигнал.

2.1.2 УР-31 используются в системах автоматического контроля,

регулирования и управления технологическими процессами.

2.1.3 УР-31 имеют исполнения, приведенные в таблице 2.1.

Таблица 2.1 - Вид исполнения

Код

Вид исполнения

исполнения

при заказе

Общепромышленное*

Взрывобезопасное «взрывонепроницаемая

Ехd

оболочка»

Атомное (повышенной надежности)

П р и м е ч а н и е - * Базовое исполнение.

2.1.4 Просмотр и изменение параметров конфигурации УР-31 про-

изводится с помощью программы настройки «ur31_setup» (далее -

программа настройки) при подключении УР-31 к персональному ком-

пьютеру (ПК). Связь УР-31 с ПК осуществляется по интерфейсу RS-

485 с использованием протокола обмена MODBUS RTU.

2.1.5 Взрывобезопасные УР-31Ехd предназначены для применения

во взрывоопасных зонах, соответствуют требованиям ТР ТС 012/2011,

ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, имеют вид взрывозащи-

ты «взрывонепроницаемая оболочка «d» и маркировку взрывозащиты

1Eх d IIС T5 Gb Х.

УР-31А (повышенной надежности) используются в составе систем

управления технологическими процессами атомных станций (АС) и

объектов ядерного топливного цикла (ОЯТЦ).

В соответствии с ГОСТ 25804.1-83 УР-31А относятся:

- по характеру применения относятся к категории Б - аппаратура

непрерывного применения;

- по числу уровней качества функционирования относятся к виду I -

аппаратура, имеющая два уровня качества функционирования -

номинальный уровень и отказ.

УР-31А в соответствии с НП-001-15, НП-016-05 (ОПБ ОЯТЦ) отно-

сятся к элементам АС и ОЯТЦ классов безопасности 4:

- по назначению - к элементам нормальной эксплуатации;

- по влиянию на безопасность - к элементам, важным для безопас-

ности;

- по характеру выполняемых функций - к управляющим элементам.

Пример классификационного обозначения 4.

УР-31А по условиям эксплуатации на АС соответствуют группам

условий эксплуатации 1.3, 1.4, 2.1-2.3 в соответствии с таблицей 6.1

СТО 1.1.1.07.001.0675-2017.

УР-31А соответствуют квалификационной категории R3, R4 (в за-

висимости от исполнения) в соответствии с разделом

6.4

СТО 1.1.1.07.001.0675-2017.

УР-31А соответствуют виду исполнения УХЛ3.1 по ГОСТ 15150-69

с отличительными воздействующими факторами, приведенными в

приложении А СТО 1.1.1.07.001.0675-2017, но в расширенной области

температур окружающего воздуха от минус 40 до плюс 70 °C.

УР-31А

соответствуют

требованиям

надежности

СТО 1.1.1.07.001.0675-2017.

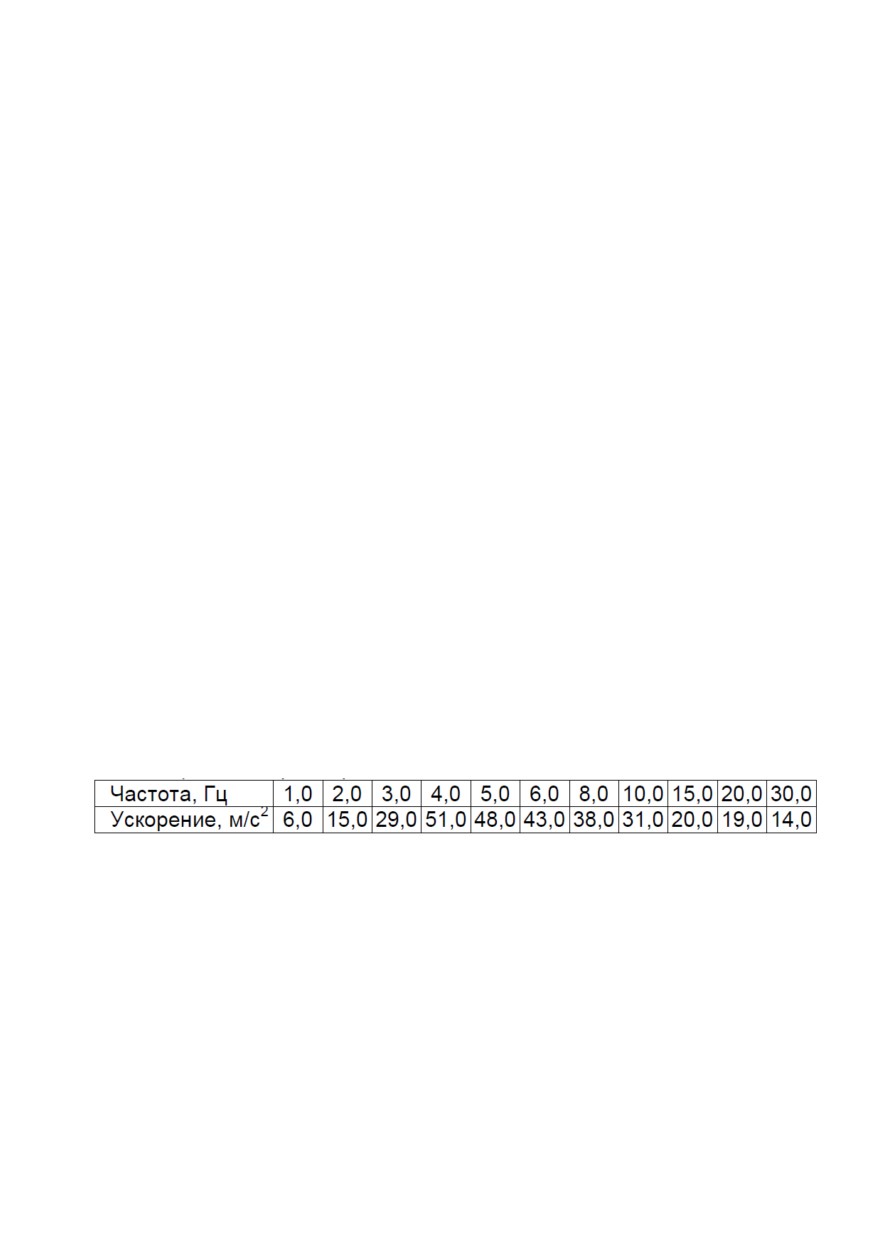

По устойчивости к механическим воздействиям при эксплуатации

УР-31А относятся к группе исполнения М6 согласно ГОСТ 17516.1-90.

По устойчивости к сейсмическим воздействиям УР-31А относятся к

I категории сейсмостойкости по НП-031-01 и к группе Б исполнения 3

по РД 25 818-87.

2.1.6 По устойчивости к электромагнитным помехам

- УР-31 соответствуют ТР ТС 020/2011, ГОСТ Р МЭК 61326-1-2014

и таблице 2.2;

- УР-31А соответствуют ТР ТС 020/2011, ГОСТ Р МЭК 61326-1-2014,

ГОСТ 32137-2013 и таблице 2.3.

Таблица 2.2 - Устойчивость к электромагнитным помехам УР-31

Критерий качества

Степень жесткости

Значе-

функционирования

электромагнитной

Характеристика видов помех

ние

по ГОСТ Р МЭК

обстановки по

61326-1-2014

Электростатические разряды:

- контактный разряд

6 кВ

ГОСТ 30804.4.2-2013

- воздушный разряд

8 кВ

Радиочастотные электромагнитные

поля в полосе частот:

ГОСТ 30804.4.3-2013

- от 80 до 1000 МГц

10 В/м

ГОСТ 30804.4.3-2013

- от 800 до 960 МГц

30 В/м

Наносекундные импульсные помехи

(НИП):

ГОСТ 30804.4.4-2013

- цепь питания

1 кВ

ГОСТ 30804.4.4-2013

- выходная цепь

1 кВ

Микросекундные импульсные помехи

(МИП):

- амплитуда импульсов помехи в

ГОСТ Р 51317.4.5-99

выходные цепи (провод - земля)

1 кВ

- амплитуда импульсов помехи в

цепи питания постоянного тока

ГОСТ Р 51317.4.5-99

(провод - провод)

0,5 кВ

- амплитуда импульсов помехи в

цепи питания постоянного тока

ГОСТ Р 51317.4.5-99

(провод - земля)

1 кВ

Кондуктивные радиочастотные

помехи:

- цепи питания

10 В

ГОСТ Р 51317.4.6-99

- выходная цепь

10 В

Магнитное поле промышленной частоты

ГОСТ Р 50648-94

- длительное магнитное поле

30 А/м

Затухающее колебательное

30 А/м

ГОСТ Р 50652-94

магнитное поле

Импульсное магнитное поле

ГОСТ 30336-95

300 А/м

Эмиссия индустриальных помех в окру-

жающее пространство на расстоянии

ГОСТ 30805.22-2013

10 м в полосе частот:

класс А*

- от 30 до 230 МГц

40 дБ

- от 230 до 1000 МГц

47 дБ

П р и м е ч а н и я

1 * Класс А - категория оборудования по ГОСТ 30805.22-2013.

2 УР-31 нормально функционируют и не создают помех в условиях совместной работы с

аппаратурой систем и элементов, для которых они предназначены, а также с аппарату-

рой другого назначения, которая может быть использована совместно с данными УР-31

в типовой помеховой ситуации.

Таблица 2.3 - Устойчивость к электромагнитным помехам УР-31А

Группа исполнения

Степень жесткости

Значе-

и критерий функци-

электромагнитной

Характеристика видов помех

ние

онирования по

обстановки по

ГОСТ 32137-2013

Электростатические разряды:

- контактный разряд

6 кВ

III

ГОСТ 30804.4.2-2013

- воздушный разряд

8 кВ

III

Радиочастотные электромагнитные

поля в полосе частот:

ГОСТ 30804.4.3-2013

- от 80 до 1000 МГц

10 В/м

III

ГОСТ 30804.4.3-2013

- от 800 до 960 МГц

30 В/м

III

Наносекундные импульсные помехи

(НИП):

ГОСТ 30804.4.4-2013

- цепь питания

1 кВ

III

ГОСТ 30804.4.4-2013

- выходная цепь

1 кВ

III

Микросекундные импульсные помехи

(МИП):

- амплитуда импульсов помехи в

ГОСТ Р 51317.4.5-99

выходные цепи (провод - земля)

1 кВ

III

- амплитуда импульсов помехи в

цепи питания постоянного тока

ГОСТ Р 51317.4.5-99

(провод - провод)

0,5 кВ

III

- амплитуда импульсов помехи в

цепи питания постоянного тока

ГОСТ Р 51317.4.5-99

(провод - земля)

1 кВ

III

Кондуктивные радиочастотные

помехи:

- цепи питания

10 В

III

ГОСТ Р 51317.4.6-99

- выходная цепь

10 В

III

Магнитное поле промышленной частоты

ГОСТ Р 50648-94

- длительное магнитное поле

30 А/м

III

Затухающее колебательное

30 А/м

III

ГОСТ Р 50652-94

магнитное поле

Импульсное магнитное поле

III

ГОСТ 30336-95

300 А/м

Эмиссия индустриальных помех в окру-

жающее пространство на расстоянии

ГОСТ 30805.22-2013

10 м в полосе частот:

класс А*

- от 30 до 230 МГц

40 дБ

- от 230 до 1000 МГц

47 дБ

П р и м е ч а н и я

1 * Класс А - категория оборудования по ГОСТ 30805.22-2013.

2 УР-31А нормально функционируют и не создают помех в условиях совместной работы

с аппаратурой систем и элементов, для которых они предназначены, а также с аппара-

турой другого назначения, которая может быть использована совместно с данными УР-

31А в типовой помеховой ситуации.

2.1.7 УР-31 по защищенности от воздействия окружающей среды в

соответствии с ГОСТ 14254-2015 имеют степени защиты от попадания

внутрь уровнемеров пыли и воды IP67.

2.1.8 УР-31 в соответствии с ГОСТ Р 52931-2008:

- по устойчивости к климатическим воздействиям при эксплуатации

относятся к группе исполнения C4, но в расширенном диапазоне

температур от минус 40 до плюс 70 °C;

- по устойчивости к механическим воздействиям при эксплуатации

относятся к группе исполнения N3.

2.2 Технические характеристики

2.2.1 Диапазон измерений уровня УР-31 от 500 до 20000 мм.

2.2.1.1 Рабочий диапазон, находящийся внутри диапазона измере-

ний уровня или равный ему, устанавливается изготовителем или по-

требителем.

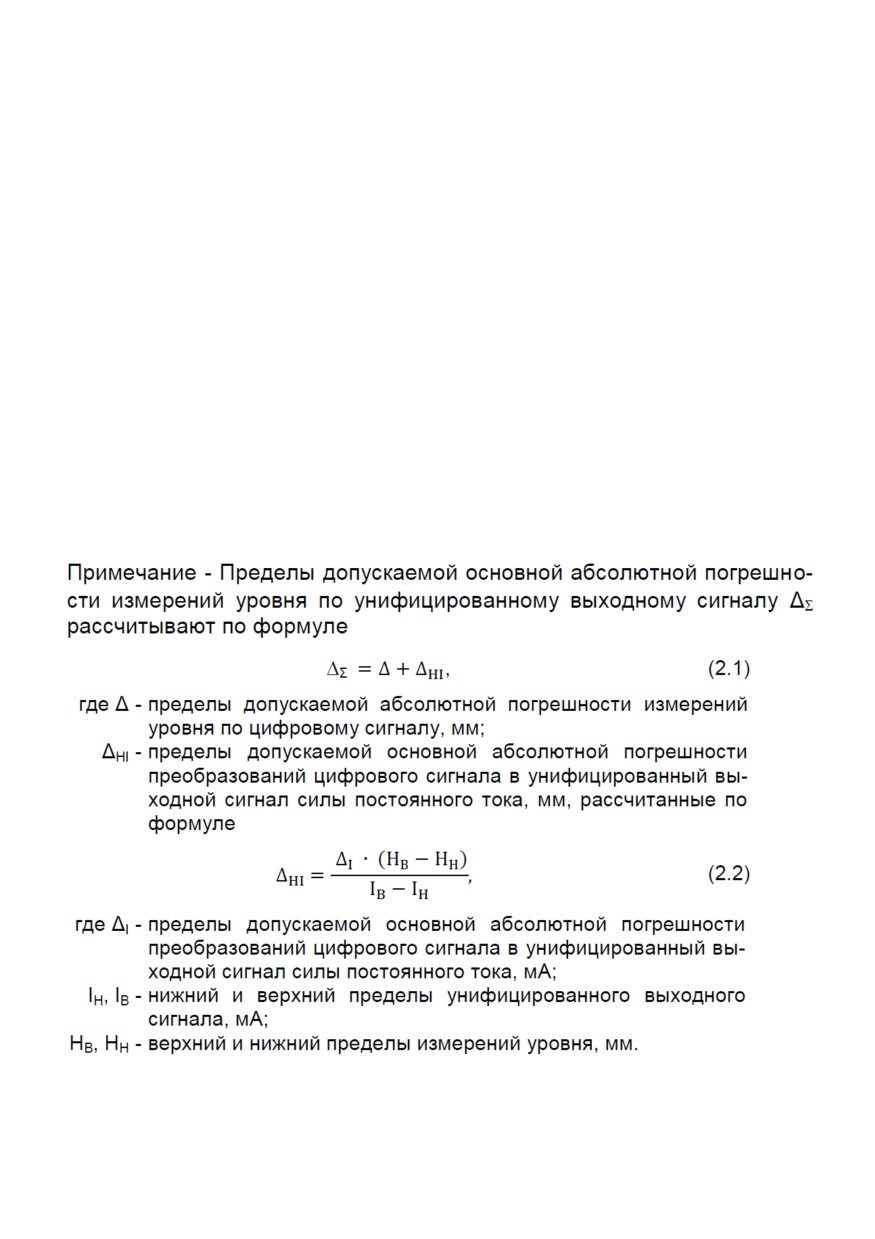

2.2.2 Пределы допускаемой абсолютной погрешности измерений

уровня по цифровому сигналу не превышают ±3 мм.

2.2.3 Диапазон унифицированного выходного сигнала от 4 до 20 мА.

2.2.4 Пределы допускаемой основной абсолютной погрешности

преобразования цифрового сигнала в унифицированный выходной

сигнал силы постоянного тока

୍ не превышают ±0,008 мА.

2.2.5 Вариация выходного сигнала не превышает абсолютного зна-

чения предела допускаемой абсолютной погрешности измерений

уровня.

2.2.6 . Пределы допускаемой дополнительной абсолютной погреш-

ности преобразований цифрового сигнала в унифицированный выход-

ной сигнал силы постоянного тока, вызванной изменением температу-

ры окружающей среды от нормальной до любой температуры в преде-

лах рабочих температур на каждые 10 С не превышают ±0,008 мА.

2.2.7 Электрическое питание УР-31 осуществляется от источника

постоянного тока напряжением от 18 до 36 В при номинальном значе-

нии (24,00±0,48) В.

2.2.8 Мощность, потребляемая УР-31, не превышает 5 Вт.

2.2.9 Изоляция цепи питания, цепи выходных аналоговых сигналов,

цепи интерфейса относительно корпуса и между собой в зависимости

от условий испытаний выдерживает в течение 1 мин действие испы-

тательного напряжения практически синусоидальной формы частотой

от 45 до 65 Гц:

- 500 В при температуре окружающего воздуха (205) С и относи-

тельной влажности от 30 до 80 %;

- 300 В при относительной влажности (903) % и температуре

окружающего воздуха (253) С.

2.2.10 Электрическое сопротивление изоляции цепи питания, цепи

выходных аналоговых сигналов, цепи интерфейса относительно кор-

пуса и между собой при испытательном напряжении 500 В не менее:

- 20 МОм при температуре окружающего воздуха (205) С и отно-

сительной влажности от 30 до 80 %;

- 5 МОм при верхнем значении температуры рабочих условий и от-

носительной влажности от 30 до 80 %;

- 1 МОм при верхнем значении относительной влажности рабочих

условий и температуре окружающего воздуха (353) ºС.

2.2.11 Температуры измеряемой среды от минус 40 до плюс 90 °С

в зависимости от модификации УР-31.

2.2.12

Условное давление измеряемой среды Р_у

не должно превы-

шать 1,6 МПа.

2.2.13 Габаритные, присоединительные и монтажные размеры со-

ответствуют приведенным в Приложении А.

2.2.14 УР-31 устойчивы к воздействию температуры окружающего

воздуха от минус 40 до плюс 70 °C по ГОСТ Р 52931-2008.

2.2.15 УР-31 устойчивы к воздействию относительной влажности

окружающего воздуха до (95±3) % при температуре плюс 35 °С и бо-

лее низких температурах без конденсации влаги.

2.2.16 УР-31 в транспортной таре выдерживают температуру до

плюс 50 ºС.

2.2.17 УР-31 в транспортной таре выдерживают температуру до

минус 50 ºС.

2.2.18 УР-31 в транспортной таре прочны к воздействию воздушной

среды с относительной влажностью 98 % при температуре 35 ºС.

2.2.19 УР-31 в транспортной таре устойчивы к воздействию удар-

ной тряски с числом ударов в минуту 80, средним квадратическим

значением ускорения 98 м/с² и продолжительностью воздействия 1 ч.

2.2.20 УР-31А устойчивы и прочны к воздействию синусоидальной

вибрации в диапазоне частот от 0,5 до 100 Гц при амплитуде вибро-

ускорения 5 м/с².

Дополнительная погрешность, вызванная воздействием вибрации

во всем диапазоне частот, выраженная в процентах от диапазона из-

менений выходного сигнала, не превышает основной приведенной

погрешности.

2.2.21 УР-31А не имеют конструктивных элементов и узлов с резо-

нансными частотами от 5 до 25 Гц.

2.2.22 УР-31А устойчивы и прочны к воздействию механических

ударов одиночного действия с пиковым ударным ускорением 20 м/с²,

длительностью ударного импульса от 2 до 20 мс и общим количе-

ством ударов 30.

2.2.23 УР-31А прочны к воздействию механических ударов много-

кратного действия с пиковым ударным ускорением 30 м/с², с предпо-

чтительной длительностью действия ударного ускорения 10 мс (до-

пускаемая длительность - от 2 до 20 мс) и количеством ударов в каж-

дом направлении 20.

2.2.24 УР-31А прочны при сейсмических воздействиях, эквивалент-

ных воздействию вибрации с параметрами, указанными в таблице 2.4.

Таблица 2.4 - Параметры сейсмического воздействия

2.2.25 Обеспечение электромагнитной совместимости и помехоза-

щищенности

2.2.25.1 По устойчивости к электромагнитным помехам

- УР-31 соответствуют ТР ТС 020/2011, ГОСТ Р МЭК 61326-1-2014

и таблице 2.2;

- УР-31А соответствуют ТР ТС 020/2011, ГОСТ Р МЭК 61326-1-2014,

ГОСТ 32137-2013 и таблице 2.3.

2.2.25.2 УР-31 нормально функционируют и не создают помех в

условиях совместной работы с аппаратурой систем и элементов, для

которых они предназначены, а также с аппаратурой другого назначе-

ния, которая может быть использована совместно с данными преоб-

разователями в типовой помеховой ситуации.

2.3 Устройство и работа

2.3.1 Конструкция и основные модули

2.3.1.1 УР-31 изготавливаются в виде единой конструкции. В их со-

став входят:

- излучатель;

- электронный блок.

2.3.1.2 Излучатель обеспечивает непрерывное излучение и прием

отраженного от поверхности измеряемой среды сигнала.

2.3.1.3 Электронный блок обеспечивает формирование частотно-

модулированного сигнала, измерение и преобразование полученных

от излучателя величин в значение уровня, а также преобразование

значения уровня в унифицированный выходной сигнал силы постоян-

ного тока и (или) в цифровой сигнал интерфейса RS-485 c протоколом

обмена MODBUS RTU.

Структура обмена данными между ПК и УР-31 по интерфейсу RS-

485 c протоколом обмена MODBUS RTU приведена в приложении Г.

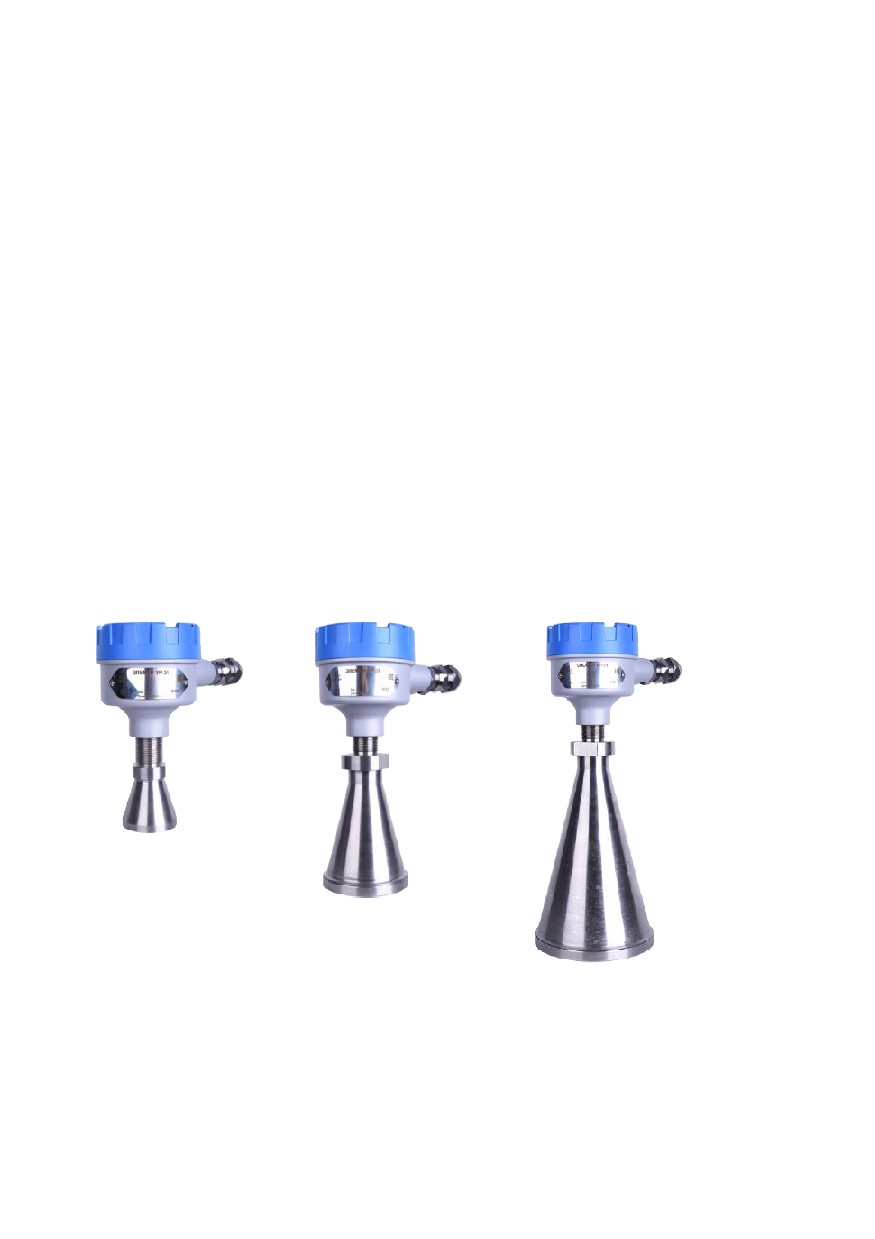

2.3.1.4 Общий вид УР-31 представлен на рисунке 2.1.

а) УР-31/М1

б) УР-31/М2

в) УР-31/М3

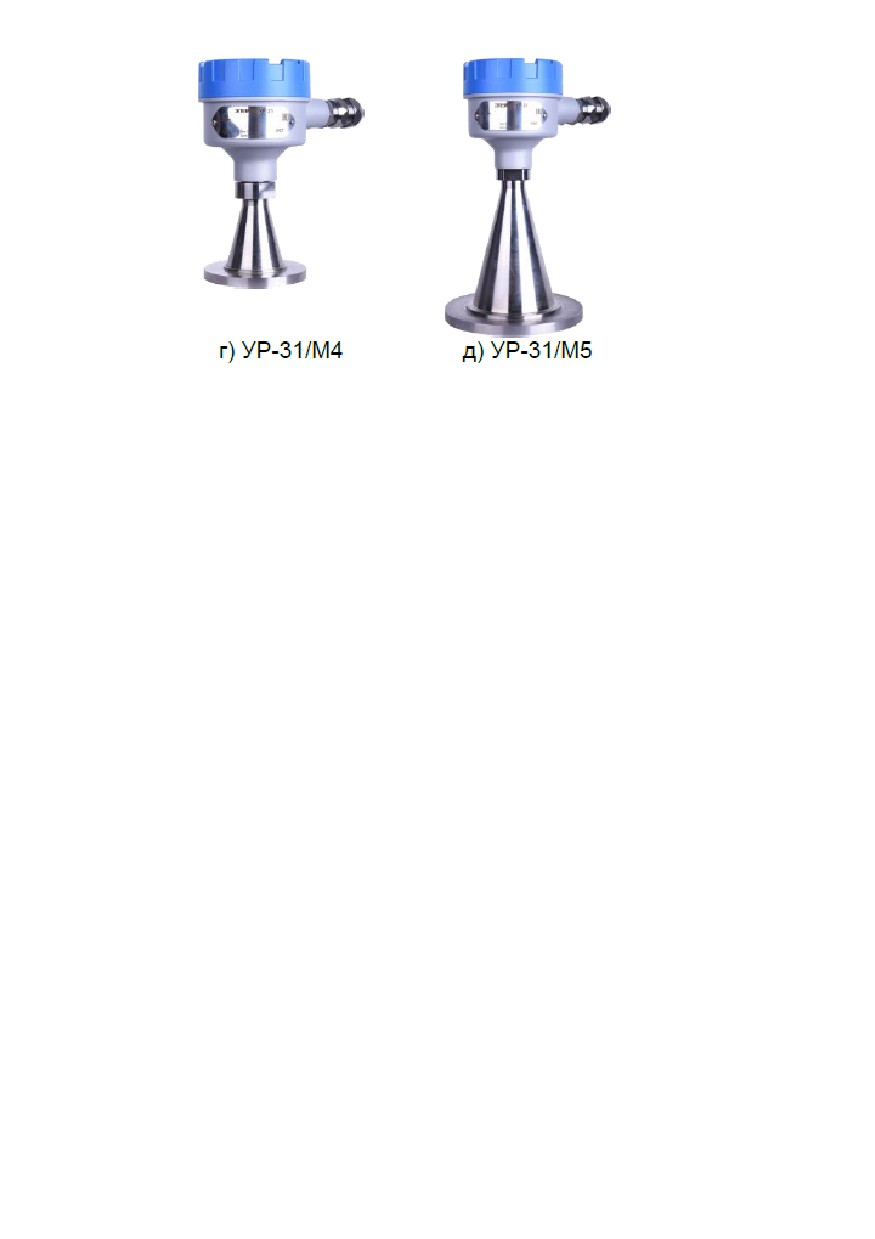

Рисунок 2.1 - Общий вид УР-31

2.3.2 Элементы коммутации

2.3.2.1 УР-31 имеют следующие элементы коммутации:

- клеммы 1, 2 для подключения источника питания;

- клеммы 3, 4 для подключения к ПК;

- клеммы 5 - 7 для подключения к внешним устройствам;

- клемма заземления.

Для доступа к элементам коммутации УР-31 необходимо отвернуть

его крышку.

Внешний вид модуля подключений приведён на рисунке 2.2.

Внешние электрические подключения УР-31 осуществляются с по-

мощью кабельных вводов.

Кабельные вводы приведены в таблице В.3 Приложения В.

Схемы электрические подключений УР-31 приведены на рисунках

Б.1 - Б.4 приложения Б.

2.3.3 Элементы управления

Терминатор (см. рисунок 2.2) используется для подключения со-

гласующего резистора сопротивлением 120 Ом (положение «Вкл»).

Терминатор переводят в положение «Вкл» для последнего УР-31 при

подключении в сеть (см. рисунок Б.4 приложения Б).

Рисунок 2.2 - Модуль подключений УР-31

2.4 Задание параметров конфигурирования УР-31

2.4.1 Задание параметров конфигурации УР-31 осуществляется с

помощью программы настройки (рисунок 2.3) в следующей последо-

вательности.

2.4.1.1 Подсоединяют УР-31 к COM-порту ПК с помощью интер-

фейсного кабеля (см. рисунок Б.3, Б.4 приложения Б). Включают УР-

31 и ПК.

2.4.1.2 Запускают на ПК программу настройки.

2.4.1.3 Устанавливают параметры связи с УР-31 для чего:

- нажимают кнопку «

»;

- в появившемся окне «Поиск уровнемеров» выбирают СОМ-порт,

скорость обмена, режим, четность, задают диапазон адресов для

поиска;

- нажимают кнопку «Найти».

- из списка найденных приборов выбирают нужный.

2.4.2 Наименования параметров конфигурации, диапазон возмож-

ных значений и их заводские установки представлены в таблице 2.5.

Таблица 2.5 - Параметры конфигурации УР-31

Допустимые

Завод-

Наименование

Обозначение

№ п.п.

значения

ская

параметра

установка

Общие параметры

Серийный номер*

Серийный номер

Версия встроенного

не ниже

Версия прошивки

ПО*

2.0.00

Сетевые параметры

1200, 2400,

4800, 9600,

Скорость обмена по

Скорость обмена

2.4.2.3

19200,

19200

интерфейсу, бит/с

38400, 57600

или 115200

Контроль

нет, четный,

Паритет

2.4.2.4

Нет

четности

нечетный

Базовый адрес

Сетевой адрес

2.4.2.5

от 1 до 127

прибора

Параметры резервуара

Высота резервуара,

Высота

2.4.2.6

от 0 до 20000

20000

мм

резервуара, mm

Высота горловины,

Высота

2.4.2.7

от 0 до 20000

мм

горловины, mm

Верхний предел

диапазона преоб-

Hmax, 20 mA

2.4.2.8

от 0 до 20000

20000

разования, мм

Нижний предел

диапазона преоб-

Hmin, 4mA

2.4.2.8

от 0 до 20000

разования, мм

Параметры обработки

Нижний предел

Начало поиска

измеряемой вели-

2.4.2.9

от 0 до 20000

сигнала

чины, мм

Верхний предел

Конец поиска

измеряемой вели-

2.4.2.9

от 0 до 20000

20000

сигнала

чины, мм

Порог

2.4.2.10

от 0 до 90

чувствительности

Режим

Фиксированный

фиксированного

2.4.2.11

от 4 до 20

ток, mA

тока

Допустимые

Завод-

Наименование

Обозначение

№ п.п.

значения

ская

параметра

установка

Точка начала из-

мере-

Подстройка «нуля»

2.4.2.12

от 0 до 20000

ния/Смещение

нуля

Примечание - * Данный параметр устанавливается при производстве и

доступен только для просмотра.

2.4.2.1 Для задания параметров конфигурации УР-31 необходимо

ввести значение в соответствующее поле программы или выбрать его

в раскрывающемся списке.

Каждый раз после изменения одного или нескольких параметров

необходимо нажать кнопку «

», при этом данные запишутся в па-

мять УР-31.

Для просмотра параметров конфигурации, записанных в памяти

УР-31 нажимают кнопку «

».

2.4.2.2 Для просмотра записей, сделанных в процессе измерений

необходимо выбрать меню «Архив».

2.4.2.3 «Скорость обмена» - скорость передачи данных по компью-

терному интерфейсу. Допустимые значения: 1200, 2400, 4800, 9600,

19200, 38400, 57600 или 115200 бит/с. Низкие скорости необходимы

для работы по длинным линиям связи с ПК.

2.4.2.4 «Контроль четности» - паритет при обмене данными с УР-

31. Допустимые значения: нет паритета, четный, нечетный.

2.4.2.5 «Базовый адрес прибора» - сетевой адрес, по которому УР-

31 идентифицируется в сети приборов, поддерживающих интерфейс

RS-485 и работающих по протоколу MODBUS. Допустимые значения:

от 1 до 127.

2.4.2.6 «Высота резервуара, мм» - высота емкости (от дна до кры-

ши емкости), мм.

2.4.2.7 «Высота горловины, мм» - расстояние от крыши ёмкости до

верхней плоскости фланца горловины, мм.

2.4.2.8 «Hmin, 4mA» («Hmax, 20 mA») - числовое значение из диа-

пазона измерений УР-31, соответствующее выходному сигналу 4 мА

(20 мА), при этом

- 4 мА соответствует минимальному значению уровня, мм (или

максимальному значению расстояния от среза антенны УР-31 до

поверхности раздела сред, мм);

- 20 мА соответствует максимальному значению уровня, мм (или

минимальному значению расстояния от среза антенны УР-31 до

поверхности раздела сред, мм).

2.4.2.9 «Начало поиска сигнала» («Конец поиска сигнала») - ниж-

ний (верхний) предел значений измеренной величины. Параметр ис-

пользуется для искусственного сужения диапазона измерений, уста-

новленного в п. 2.2.1.

При значениях измеряемой величины, меньших значения парамет-

ра «Начало поиска сигнала» или больших значения параметра «Конец

поиска сигнала» сигнал игнорируется.

2.4.2.10

«Порог чувствительности» - уровень, ниже которого сиг-

нальные и шумовые составляющие не учитываются в вычислитель-

ном процессе. Параметр устанавливается для ёмкостей с сыпучими

конусообразными формами продукта и внутренними конструктивными

элементами.

2.4.2.11 Режим фиксированного тока позволяет перевести УР-31 в

режим эмуляции фиксированного значения унифицированного выход-

ного сигнала постоянного тока от 4 до 20 мА на выходе.

2.4.2.12 Подстройка «нуля» - параметр вызывает смещение нуля

УР-31. Для выполнения процедуры подстройки «нуля» необходимо

установить нулевое значение уровня в резервуаре (или на установке

эталонной). После стабилизации показаний УР-31 записывают раз-

ность между поданным на вход УР-31 значением и измеренным УР-31 в

поле «Точка начала измерения/Смещение нуля» программы настройки.

2.4.3 Режим работы УР-31 в составе сети приборов, работающих

по протоколу MODBUS

2.4.3.1 Для идентификации УР-31 в сети приборов, поддерживаю-

щих интерфейс RS-485 и работающих по протоколу MODBUS необхо-

димо каждому УР-31 присвоить адрес. Диапазон адресов - от 1 до 127.

После присвоения адресов можно создавать сеть.

2.4.3.2 Схема подключений УР-31 в сеть приведена на рисунке Б.4

приложения Б. Терминатор переводят в положение «Вкл» для по-

следнего УР-31 в сети.

2.4.3.3 Линию связи интерфейса RS-485 рекомендуется выполнять

«витой парой» с волновым сопротивлением 120 Ом. Максимальная

длина линии связи - 1000 м. Сопротивление каждой жилы кабеля не

должно превышать 60 Ом. В зоне действия сильных индустриальных

помех рекомендуется применять экранированный кабель.

2.4.3.4 После окончания монтажных работ необходимо проверить

правильность соединения цепей питания, интерфейса и отсутствия их

замыкания на корпус прибора.

2.5 Обеспечение взрывобезопасности

2.5.1 Взрывобезопасность УР-31Ехd обеспечивается видом взры-

возащиты «взрывонепроницаемая оболочка d» по ГОСТ 31610.0-2014

(IEC 60079-0:2011), ГОСТ IEC 60079-1-2011 и достигается заключени-

ем электрических цепей УР-31Ехd во взрывонепроницаемую оболочку,

которая исключает передачу взрыва в окружающую взрывоопасную

среду.

2.5.2 Взрывонепроницаемое резьбовое соединение обозначено

словом «Взрыв» с указанием допускаемых по ГОСТ IEC 60079-1-2011

параметров взрывозащиты: минимальной осевой длины резьбы, шага

резьбы, числа полных непрерывных неповреждаемых ниток (не менее

5) в зацеплении.

2.5.3 Взрывозащитные поверхности оболочки УР-31Ехd защищены

от коррозии нанесением на поверхности консистентной смазки.

2.5.4 Температура поверхности оболочки не превышает допусти-

мого значения по ГОСТ 31610.0-2014 (IEC 60079-0:2011) для оборудо-

вания температурного класса Т5 при любом допустимом режиме ра-

боты УР-31Ехd.

2.5.5 Знак «Х» в маркировке взрывозащиты указывает на специ-

альные условия безопасного применения, заключающиеся в следую-

щем:

- способ монтажа УР-31Ехd должен исключать нагрев от техноло-

гического процесса поверхности оболочки во взрывоопасной сре-

де выше температуры, допустимой для температурного класса,

указанного в маркировке взрывозащиты;

- неиспользуемые кабельные вводы должны быть надежно закры-

ты заглушками, обеспечивающими необходимые вид и уровень

взрывозащиты и степень защиты оболочки;

- замена, подключение и отключение УР-31Ехd должны осуществ-

ляться при выключенном питании.

2.6 Маркировка и пломбирование

2.6.1 Маркировка

Маркировка производится в соответствии с ГОСТ 26828-86 и черте-

жом НКГЖ.407529.001СБ.

2.6.2 Маркировка взрывобезопасных УР-31Ехd

На верхней поверхности корпуса взрывобезопасных УР-31Ехd

установлена табличка с маркировкой и указаны:

- наименование предприятия-изготовителя и его зарегистрирован-

ный товарный знак;

- наименование изделия;

- маркировка взрывозащиты 1Eх d IIС T5 Gb Х;

- дата выпуска и заводской номер изделия;

- специальный знак взрывобезопасности «Ех»;

- диапазон температур окружающей среды (-40 С  ta  +70 С)..

На внешней стороне крышки головки УР-31Ехd нанесена преду-

предительная надпись «ПРЕДУПРЕЖДЕНИЕ - ОТКРЫВАТЬ, ОТКЛЮ-

ЧИВ ОТ СЕТИ»

2.6.3 УР-31 пломбировать после монтажа на месте эксплуатации.

Схема пломбировки от несанкционированного доступа представлена

на рисунке 2.4.

Рисунок 2.4 - Схема пломбировки

2.7 Упаковка

2.7.1 Упаковка производится в соответствии с ГОСТ 23170-78 и

обеспечивает полную сохраняемость УР-31.

3 ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЙ ПО НАЗНАЧЕНИЮ

3.1 Подготовка изделий к использованию

3.1.1 Указания мер безопасности

3.1.1.1 Безопасность эксплуатации УР-31 обеспечивается:

- изоляцией электрических цепей в соответствии с нормами, уста-

новленными в п. 2.2.9, 2.2.10;

- надежным креплением УР-31 при монтаже на объекте;

- конструкцией

(все составные части УР-31, находящиеся под

напряжением, размещены в корпусах, обеспечивающих защиту

обслуживающего персонала от прямого соприкосновения с дета-

лями и узлами, находящимися под напряжением).

3.1.1.2 По способу защиты человека от поражений электрическим

током УР-31 соответствуют классу III по ГОСТ 12.2.007.0-75 и удовле-

творяют требованиям безопасности в соответствии с ГОСТ IEC 61010-

1-2014, ГОСТ 12.2.091-2012.

3.1.1.3 При испытании УР-31 необходимо соблюдать общие требо-

вания безопасности по ГОСТ 12.3.019-80, а при эксплуатации - «Пра-

вила технической эксплуатации электроустановок потребителей» и

«Правил по охране труда при эксплуатации электроустановок» для

установок напряжением до 1000 В.

3.1.1.4 УР-31 должны обслуживаться персоналом, имеющим ква-

лификационную группу по технике безопасности не ниже II в соответ-

ствии с «Правилами техники безопасности при эксплуатации электро-

установок потребителей».

3.1.1.5 При испытании изоляции и измерении ее сопротивления

необходимо учитывать требования безопасности, установленные на

испытательное оборудование.

3.1.1.6 При эксплуатации УР-31 должны выполняться требования

техники безопасности, изложенные в документации на средства изме-

рений и оборудование, в комплекте с которыми он работает.

3.1.1.7 Замену, присоединение и отсоединение УР-31 следует про-

изводить при отключенном электрическом питании.

3.1.1.8 УР-31А (повышенной надежности) в соответствии с НП-001-

15, НП-016-05 (ОПБ ОЯТЦ) относятся к элементам АС и ОЯТЦ клас-

сов безопасности 4:

- по назначению - к элементам нормальной эксплуатации;

- по влиянию на безопасность - к элементам важным для безопасности;

- по характеру выполняемых функций - к управляющим элементам.

Пример классификационного обозначения 4.

3.1.1.9 УР-31А являются пожаробезопасными, т.е. вероятность

возникновения пожара в УР-31А не превышает 10^-6 в год в соответ-

ствии с ГОСТ 12.1.004-91 как в нормальных, так и в аварийных режи-

мах работы АЭС. Пожаром считается возникновение открытого огня

на наружных поверхностях УР-31А или выброс горящих частиц из них.

3.1.1.10 Пpи испытании и эксплуатации УР-31А необходимо также

соблюдать требования НП-001-15, НП-016-05 (ОПБ ОЯТЦ), НП-082-

07.

3.1.2 Внешний осмотр

3.1.2.1 При внешнем осмотре устанавливают отсутствие механиче-

ских повреждений, соответствие маркировки, проверяют комплект-

ность.

При наличии дефектов, влияющих на работоспособность УР-31,

несоответствия комплектности, маркировки определяют возможность

дальнейшего их применения.

3.1.2.2 У каждого УР-31 проверяют наличие паспорта с отметкой

ОТК.

3.1.3 Опробование

3.1.3.1 При опробовании проверяют работоспособность и функцио-

нирование подстройки «нуля».

3.1.3.2 Проверку работоспособности проводят в следующей после-

довательности:

- подключают УР-31 к источнику питания, калибратору-измерителю

унифицированных сигналов прецизионному

«ЭЛЕМЕР-ИКСУ-

2012» (далее - ИКСУ) или мультиметру и к ПК в соответствии с

рисунками Б.1 - Б.3 приложения Б;

- подготавливают уровнемер и используемые приборы в соответ-

ствии с их руководствами по эксплуатации;

- работоспособность уровнемера проверяют изменяя значение

уровня от нижнего до верхнего предельного значения. При этом

контролируют изменение выходного электрического сигнала на

ИКСУ или мультиметре и персональном компьютере.

УРОВНЕМЕРЫ РАДАРНЫЕ «ЭЛЕМЕР-УР-31». Руководство по эксплуатации НКГЖ.407529.001РЭ - часть 1
