LDK 3000 HD Видеокамера. Руководство пользователя (v1.0) - часть 6
Раздел 8 - Технические характеристики
Раздел 8
Технические характеристики
8.1
Технические характеристики камерной головки LDK 3000
8.1.1
Технические данные
Характеристика
Значение
Электропитание
подается камерным адаптером или внешним блоком питания
Потребляемая мощность
40 Вт (Камерная головка LDK 3000 + адаптер LDK 5630 TriaxHD
+ LDK 5302/60 видоискатель диагональю 2 дюйма)
Диапазон рабочих температур
!20 до +45° C (!4 to +113° F)
Температура хранения
!20 до +60° C (!4 to +140° F)
Габариты (В x Ш x Д)
241 x 164 x 242 мм (9.5 x 6.5 x 9.5 дюймов)
Вес (приблизительно)
5.3 кг (11.1 lbs) включая адаптер LDK 5630 TriaxHD и LDK 5302/
60 видоискатель диагональю 2 дюйма
Светочувствительный элемент
3 x 2/3 дюйма КМОП, 1920 (Гор.) x 1080 (Верт) эффективных
пикселей
Элементы изображения (Pixel)
2.4 миллиона пикселей на матрицу
Цифровая обработка сигналов
34!битная точность
Чувствительность
типично 2,000 лк при F9.0
Время экспозиции
Электронная экспозиция до 1/2000 с
Clean scanning
50 до 2,000 Гц
Оптическая система
Цветоделительная призма F1.4
Светофильтры
Clear, 1/4 ND, 1/16 ND, 1/64 ND, 4!point star
Глубина модуляции
Типично 50% при 27 МГц в режимах 1080i/720p
Соотношение сигнал/шум
Типично 56 дБ
Электронное усиление
!6 до +12 Дб (с шагом 3 дБ или бесступенчато )
Цветовые матрицы
6 стандартных, 2 настраиваемые
Цветовая температура
4 стандартных, 4 ячейки памяти и непрерывный режим
Диапазон баланса белого
2500 до 20000 K
Сжатие светов
Pivoting knee; digital True Color knee
113
Раздел 8 - Технические характеристики
Характеристика
Значение
Цифровой контраст
Black stretch (растяжение черного ) и black press (сжатие
черного)
Улучшение детализации
Полно амплитудная RGB, схема расширения динамического
диапазона
Память регулировки детализации
2
телесных тонов
Типы видоискателей
(Модель LDK 5302 2 дюйма) разрешение >600 линий (центр)
(Модель LDK 5305 5 дюймов) разрешение >650 линий (центр)
(Модель LDK 4021 7 дюймов) разрешение >800 линий (центр)
(Модель LDK 5308 8.4 дюйма цветной)
8.1.2 Габариты

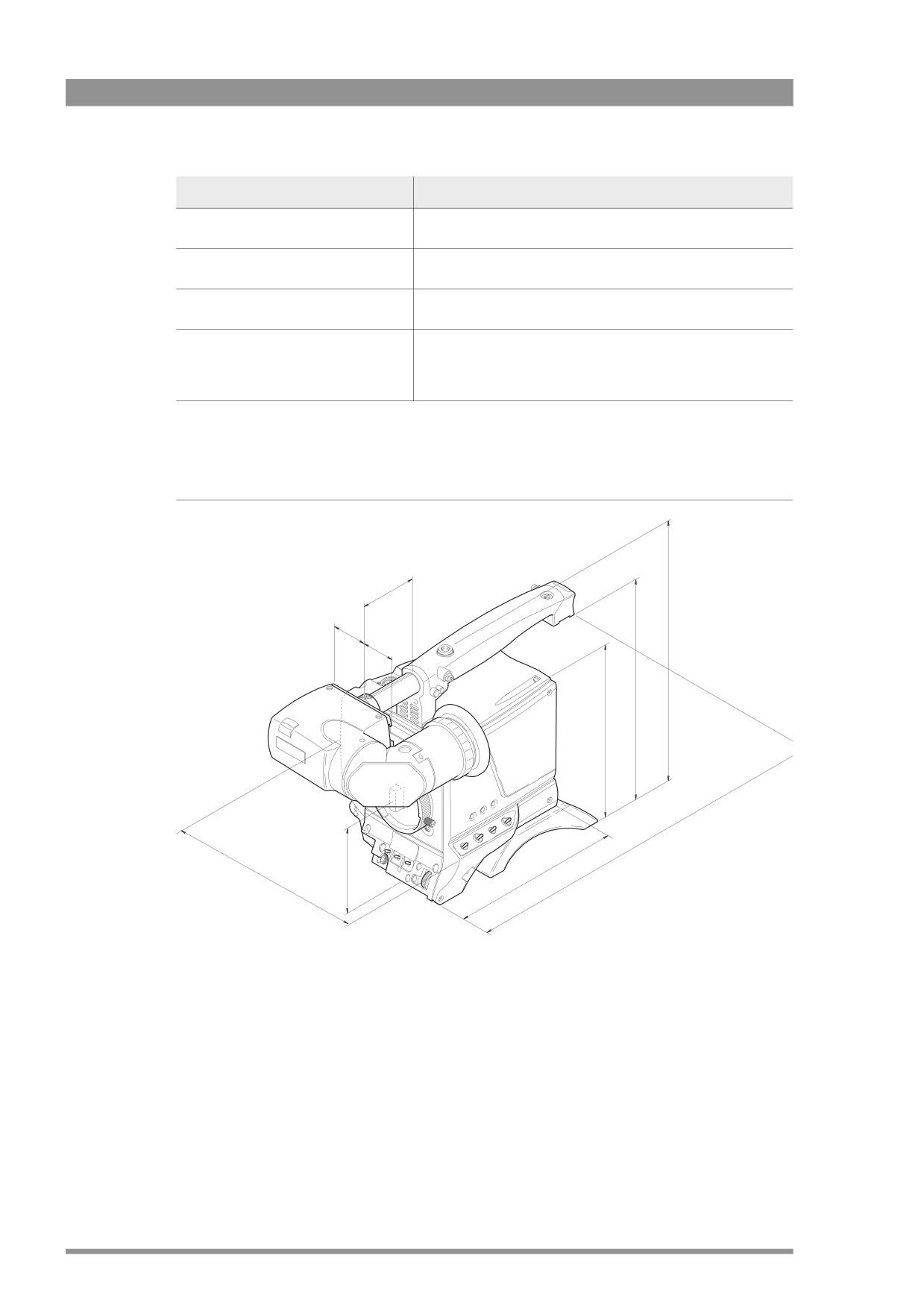

Figure 8-1. Габаритный эскиз
диапазон
регулировки
70 mm
диапазон
регулировки
23.5 mm
23.5 mm
241 mm
206 mm
182 mm
164 mm
242 mm
99
mm
147.5 mm
114
Раздел 8 - Технические характеристики
8.2
Технические характеристики адаптера LDK 5360 TriaxHD
8.2.1
Технические данные
Характеристика
Значение
Электропитание
Питание по триаксиальному кабелю или от внешнего
источника +12 постоянного тока
Температура эксплуатации
!20 до +45° C (!4 to +113° F)
Темперетура хранения
!20 до+60° C (!4 to +140° F)
Вес (Приблизительно)
2.1 кг (4.6 lbs)
Габариты (Д x Шx В)
223 x 132 x 212 мм (8.3 x 5.2 x 8.3 in) без рукоятки
Триаксиальный разъем
Поворотный разъем; тип Fischer, ARD, Lemo или Trilock
Длина триаксиального кабеля
1,200 м (3,900 ft) максимум. с 14 мм (0.55 in) кабелем
(специфицировано для триаксиального кабеля DRAKA)
Видео выход
1x BNC HD!SDI 1.5 Гб/с 0.8 Vpp (SMPTE 292M)
Мониторный выход
1x BNC разъем VF 1.0 Vpp; 75 Ω
Выход телесуфлера или
1x BNC разъем 1.0 Vpp; 75 Ω or 0.6 Vpp HD трех!уровневый
Вход синхронизации (в автономном
сигнал синхронизации.
режиме)
Мирофонные входы на задней панели
2x XLR!3, балансный, фантомное питание +48 V
Служебная связь
XLR!5 каналы служеб. связи Eng/Prod/Prog
Вход питания постоянного тока
12 VDC, XLR!4 “папа”
Выход питания подсветки сценарного
12 VDC, 0.25 A, 3!pin Fischer
планшета
Выход питания постоянного тока
12 VDC, 1.5 A, 4!pin Hirose
115
Раздел 8 - Технические характеристики
8.2.2 Габариты

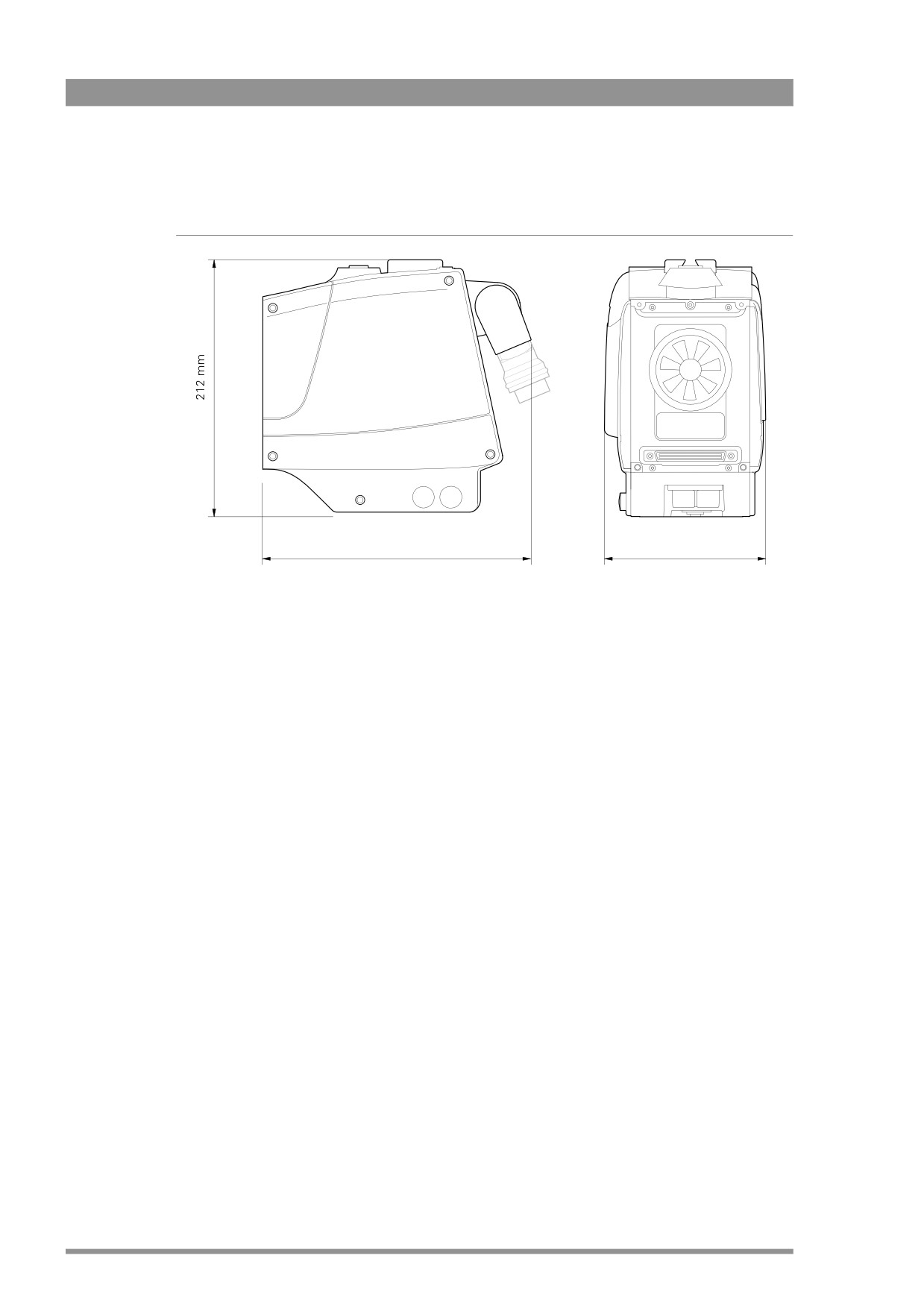

Figure 8-2. Габаритный чертеж
223 mm
132 mm
116
