ТИПЫ СУДОВ ЛЕСОСПЛАВНОГО ФЛОТА

По назначению лесосплавные суда подразделяют на следующие типы: буксирные, патрульные, грузовые, пассажирские, служебно-разъездные, вспомогательные и технические.

Буксирные суда. Эти суда составляют наиболее многочисленную часть лесосплавного флота. Они предназначены для буксировки плотов, кошелей, наплавных сооружений, несамоходных судов и плавучих машин, обслуживающих лесосплав. Отличительным признаком буксирных судов является относительно большое тяговое усилие при умеренной скорости хода.

Широкое распространение в предприятиях лесной промышленности получили буксирные суда Т-63М (рис. IX. 1). На примере их устройства можно в общих чертах представить устройство и других судов лесосплавного флота. Эти суда отнесены к классу О и допущены для эксплуатации в условиях озер и водохранилищ. Вследствие малой осадки они нашли широкое применение и в речных условиях. Стальной цельносварной корпус имеет поперечную систему набора. По длине корпус разделен поперечными переборками на семь отсеков, из них четыре переборки — водонепроницаемые. Расположение отсеков по длине корпуса и их назначение видны из рисунка. Обшивка корпуса из листовой стали толщиной 4 мм.

Главный двигатель — дизель ЗД6 мощностью 110 кВт вращает гребной вал диаметром 75 мм через реверс-редуктор. В месте выхода гребного вала из корпуса установлена дейдвудная труба, снабженная с внутреннего конца сальником, а с наружного — резинометаллическим подшипником. Наружный конец гребного вала поддерживается кронштейном с резинометаллическим подшипником, смазкой для которого служит окружающая вода. Вал заканчивается конусом, на котором при помощи шпонки и гайки укреплен гребной винт сварной конструкции, диаметром 0,8 м, с четырьмя лопастями. Винт работает в кольцевой насадке профилированного сечения. Для защиты вала и гребного винта при работе среди плавающих лесоматериалов установлено усиленное ограждение из стальных полос.

Реверс-редуктор дизеля ЗД6 объединяет шестеренчатый редуктор, реверсивный механизм и фрикцион сцепления, смонтированные в одном корпусе (рис. IX.2). Реверс-редуктор позволяет изменять направление вращения гребного вала, обеспечивая ход судна вперед или назад, и отключать его без остановки двигателя. Перемещением нажимного диска 3 из нейтрального положения вправо или влево обеспечивается его сцепление соответственно с диском трения 4 вала переднего хода или с диском трения 2 вала
заднего хода. При этом ведомый вал 12 получает вращение или от пустотелого вала 6 переднего хода через ведущую шестерню 7 и ведомую 13 или от внутреннего вала 9 заднего хода через ведущую 8, паразитную 10 и ведомую И шестерни. Ведомый (выходной) вал реверс-редуктора соединяется фланцевой муфтой с гребным валом. На шейках выходного вала реверс-редуктора установлено по одному радиальному и одному упорному подшипнику. Упорные подшипники воспринимают осевые усилия, создаваемые работающим гребным винтом. Передаточное отношение 1 : 3,07 на передний ход и 1 : 2,96 на задний ход. Управление реверс-редуктором и двигателем дублированное: дистанционное из рулевой рубки и непосредственно из машинного отделения.

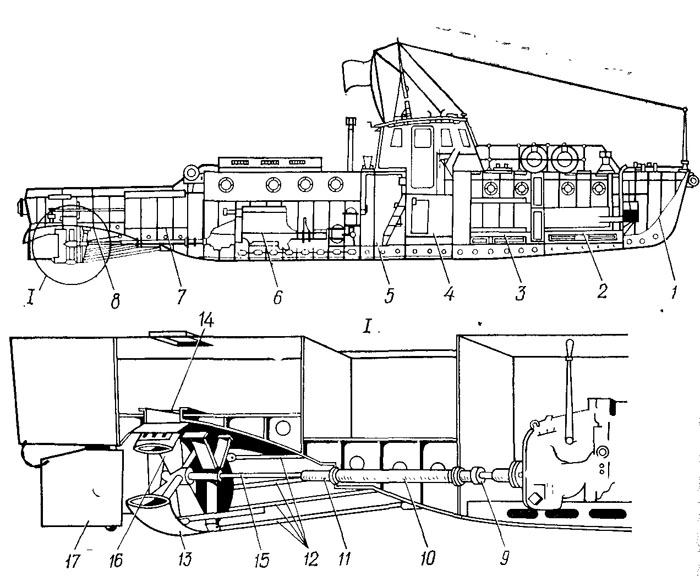

Рис. IX. 1. Буксирное судно Т-63М:
1 — форпик; 2 — двухместная каюта; 3 — четырехместная каюта; 4 — топливный отсек; 5 — камбуз; 6 — двигатель ЗД6; 7 — грузовой трюм; 8 — ахтерпик; 9— сальник; 10 — дейдвудная труба; 11 — резинометаллический подшипник; 12 — полосы ограждения; 13 — кольцевая насадка; 14 — смотровой люк; 15 — гребной вал; 16 — гребной винт; 17 —перо руля

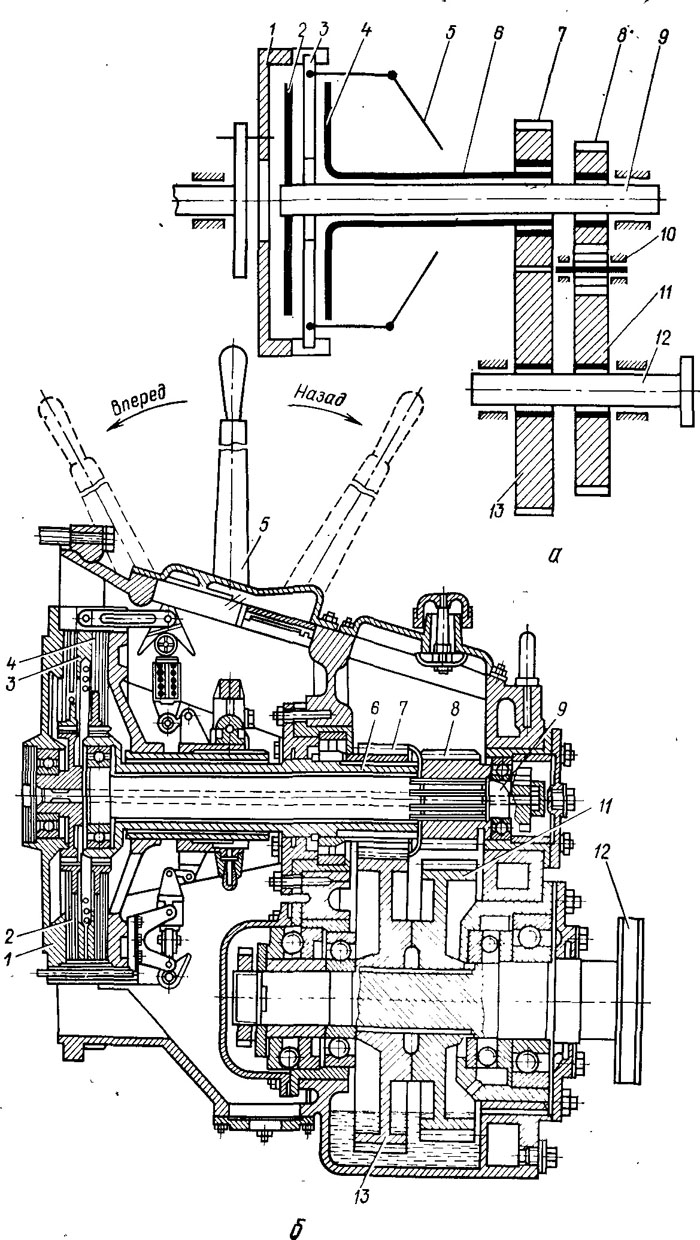

Рис. IX.2. Реверс-редуктор:
а —схема; б — разрез; 1 — барабан; 2—диск трения вала заднего хода; 3 —нажимной диск; 4 — диск трения вала переднего хода; 5 — рычаг механизма включения; 6 — пустотелый вал переднего хода; 7 — ведущая шестерня переднего хода; 8 — ведущая шестерня заднего хода; 9 — вал заднего хода; 10 — паразитная шестерня; 11 — ведомая шестерня заднего хода; 12 — ведомый вал; 13 — ведомая шестерня переднего хода
