Погрузчики-штабелеры

Погрузчики-штабелеры манипуляторного типа применяют для погрузки и штабелевки круглых лесоматериалов на нижних береговых складах.

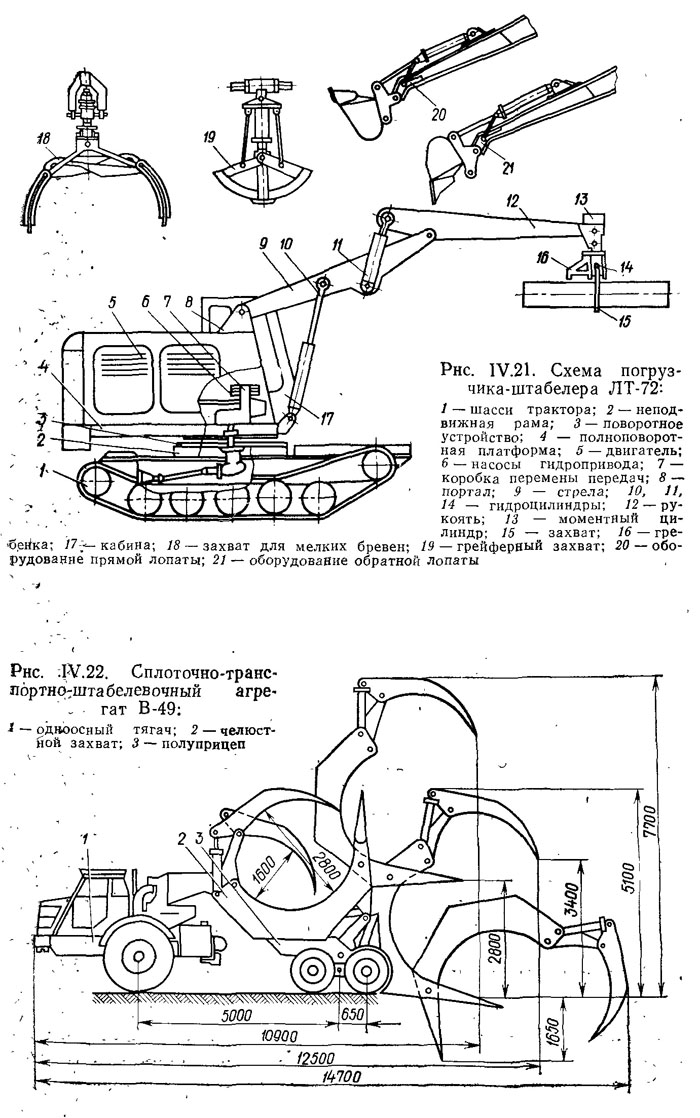

Погрузчик - штабелер ЛТ-72 (рис. IV.21) на базе трактора ТТ-4 имеет сменные навесные рабочие органы, а поэтому может выполнять различные виды работ.

Погрузчик-штабелер КЛ-4, так же как и погрузчик ЛТ-72, имеет сменное навесное оборудование. Базой погрузчика служит трактор ТДТ-55А. Погрузчик предназначен для выполнения не только погрузочных и штабелевочных работ, но и строительных, вспомогательных, монтажных и других работ.

Лесоштабелеры ЛТ-32, ЛТ-33, ЛТ-34 и ЛТ-35 имеют навесное оборудование, смонтированное на базе тракторов ТДТ-55А, ТТ-4. Помимо штабелевочных работ и: сброски древесины на воду, лесоштабелеры могут выполнять зачистку берегов от обсохшей древесины и другие работы. В лесоштабелерах ЛТ-34 и ЛТ-35 перемещение пачки производится грузозахватным устройством с клещевой кареткой, установленной  на поворотной раме позади трактора, а в штабелерах ЛТ-32 и ЛТ-33 возможен перенос пачки через кабину трактора.

Сплоточно-транспортно-штабелевочные агрегаты для береговой сплотки и транспортировки пучков с прицепами без управления (В-28, АС-3, ТАЗС-1, УНСА-20 и др.) и с управляемыми прицепами (В-43, В-51 и др.) позволяют механизировать процесс береговой сплотки как на затопляемых, так и на незатопляемых площадях, включая формирование пучков, их транспортировку и сброску на отведенное место, но с укладкой только в один ряд по высоте. Такая укладка приемлема на затопляемых площадях. Лесоматериалы на незатопляемых площадях для уменьшения грузовой работы приходится укладывать в несколько рядов. Для выполнения таких работ применяют сплоточно-транспортно-штабелевочные агрегаты В-49, ЦЛР-117 и ЛТ-84.

Агрегат В-49 (рис. IV.22) состоит из базового одноосного тягача МоАЗ-546П и полуприцепа с ведущими колесами. Челюстной захват соединен с рамой шарнирно. Поворотное устройство обеспечивает поворот челюстного захвата относительно рамы на угол 0,64 рад. Поворот челюстного захвата 'относительно рамы осуществляется последовательно соединенными гидроцилиндрами через промежуточное звено — коромысло. Рама и коромысло соединены с рамой полуприцепа центральной осью. Челюстной захват состоит из нижней и верхней челюстей и серьги. Взаимное положение серьги и верхней челюсти относительно нижней может быть различным за счет гидроцилиндров, связывающих эти элементы. Серьга образует с гидроцилиндром шарнирный параллелограмм, который изменяет площадь зева челюстного захвата в широком диапазоне. Челюстной захват подрессорен относительно рамы полуприцепа пружинным амортизатором. При погрузочно-разгрузочных работах для продольной устойчивости агрегата применяют аутригер, срабатывающий при заборе пучка леса и разгружающий колеса полуприцепа. На серьге челюстного захвата установлена лебедка с гидроприводом.

В случае плохого выпадания пучка из челюстного захвата его вытаскивает канат лебедки. При захвате пучков из второго ряда верхний пучок обносят канатом лебедки, натаскивают его и зажимают челюстным захватом. Агрегат В-49 может применяться для забора бревен из штабелей, формирования пучков в захвате, разгрузки хлыстов с лесовозного автомобиля, забора пучков леса из воды.

Агрегат ЦЛР-117 предназначен для сплотки круглых лесоматериалов, перевозки по складу, штабелевки, сброски на воду пучков, разгрузки лесовозного транспорта.

Агрегат ЛТ-84 состоит из колесного трактора К-700 и полуприцепа, соединенного с трактором шарнирным устройством, которое позволяет раме полуприцепа поворачиваться относительно рамы трактора в трех взаимно перпендикулярных плоскостях. На раме полуприцепа смонтированы поворотная рама и челюстной захват, который может перемещаться вдоль поворотной рамы.
