Ректификация скипидара





 Скипидар представляет многокомпонентную смесь терпеновых углеводородов, а при производстве

камфары используются только ос-, р-пинены и камфен, а Δ -карен, дипентен и другие компоненты не только не используются, но и осложняют процесс побочными реакциями. Поэтому ски­пидар предварительно подвергают ректификации. При ректифи­кации многокомпонентную смесь скипидара принимают за псевдобинарную, за легкокипящую — пиненовую фракцию (а-, Р-пинен, камфен с температурой кипения 155—162 °С), за тя- желокипящую — кареновую фракцию (Δ3-карен, дипентен и другие терпены с температурой кипения 171—178 °С).

Терпеновые углеводороды являются нетермостойкими соеди­нениями и при повышенных температурах способны изомеризо- ваться. Так, наиболее ценные компоненты, а- и р-пинены, могут превращаться в дипентен и давать полимеры, что весьма неже­лательно. Поэтому ректификацию ведут в вакуум-ректификаци- онных колоннах, как правило, с колпачковыми тарелками не­прерывного действия производительностью по пиненовой фрак­ции 400—800 кг/ч.

Полученная пиненовая фракция — бесцветная, прозрачная, летучая жидкость с характерным скипидарным запахом. Плот­ность пиненовой фракции при 20 °С 858—861 кг/м3, коэффи­циент преломления п20 1,465—1,467, угол вращения [а]2о от +20 до —25°.

Пиненовая фракция и кубовый остаток при ректификации скипидара имеют следующий состав, %:




Пиненовая фракция Кубовый остаток

а-Пинен                 87—90   2—3

Р-Пинен                6—7        2—3

Камфен                 2—3        3—4

Δ3-Карен                              4—5        1—2

Дипентен                              —           15—20

Прочие терпены                   —           25—40



При ректификации скипидара часть пиненовой фракции вы­водится из процесса синтеза камфары и используется в каче­стве товарного продукта (технического пинена), который при­меняется как растворитель для художественных красок, сырье для синтезов, ядохимикаты, терпингидраты, терпинеолы и др.

Кубовый остаток перегоняют и получают обеспинененный скипидар. Это прозрачная жидкость плотностью при 20 °С 860—870 кг/м3, коэффициент преломления По 1,475—1,482. Ски­пидар без пинена — товарный продукт, применяемый в качестве растворителя или сырья для получения окситерпеновых смол, полимеров и другой продукции. Остаток от перегонки (поли­меры) — темная малоподвижная жидкость, используется для приготовления грубых отдушек, антисептика, понизителя вязко­сти, флотомасла.

Основная масса пиненовой фракции на камфарных заводах направляется на следующую стадию синтеза камфары — изо­меризацию пиненов в камфен и трициклен. Изомеризация

пинена в камфен происходит в присутствии титанового катализатора, вносимого в реакционный аппарат-изомеризатор в количестве около 0,1 % от массы пиненовой фракции. Титановый катализатор готовят из технической метатитановой кислоты Н2ТЮз, которая используется в производстве титановых белил. Процесс приготовления титанового катализатора сводится к очистке кислоты и приданию ей каталитической активности путем перевода в натриевую соль:



Н2ТiO3 + 2NaOH = Na2TiO3 + 2Н2О.           (49)

Полученный метатитанат натрия промывают водой и обра­батывают муравьиной кислотой.

Na2Ti03+2НСООН = Н2ТiO3 + 2HCOONa. (50)



После отделения формиата натрия катализатор промывают водой     до            кислотности промывных вод 0,3—0,4 мл 0,1       н.         рас­твора         NaOH на 1 г катализатора.





 После катализатор отфильтровывают и нагревают в вакуум-сушильном шкафу при посте­пенном повышении температуры до 100 °С.



Гидрат двуокиси титана измельчают на мельнице в порошок и хранят в герметичной посуде в сухом темном месте. Активность катализатора проверяют в лабораторных условиях. Катализатор считается пригодным, если в процессе изомеризации пинена с 1 % катализатора при температуре 135—140 °С из каждых 100 г образуется не менее 80 % камфена.

Изомеризацию пинена обычно проводят в вертикальных стальных аппаратах-изомеризаторах периодического действия, снабженных эффективными мешалками пропеллерного или турбинного типа и змеевиками для глухого пара и воды. Процесс протекает при 140—150 °С. Реакция экзотермическая. При превращении 1 кг пинена в камфен выделяется 335 кДж, а в дипентен — 230 кДж. Если это тепло недостаточно быстро отводится, то превращение может ускориться из-за местного перегрева, а диффузия продуктов реакции камфена и дипентена с поверх

ностй катализатора и диффузия пййейа к поверхности катали­затора будет отставать. В результате дипентен и камфен под­вергаются вторичным превращениям, в том числе полимериза­ции. Реакция полимеризации протекает с выделением 1000— 1200 кДж на 1 кг прореагировавшего вещества. Поэтому с на­чала реакции подогрев отключается и начинается подача охлаждающей воды в змеевик-холодильник. Продолжитель­ность процесса изомеризации в заводских условиях может быть выбрана самая разнообразная (от 1 ч до нескольких су­ток). В среднем считается, что в 1 м3 реактора реакция может завершаться за 2—3 ч. В аппаратах-изомеризаторах вместимо­стью 50 м3 продолжительность реакции составляет 5—6 сут.

Контроль за реакцией ведут по величине показателя пре­ломления реакционной смеси. Когда он достигает величины 1,473—1,474, реакцию прекращают. Полученный изомеризат охлаждают до температуры 70—80 °С и фильтруют с помощью закрытого друк-фильтра через плотный текстильный материал. Катализатор смывают и направляют на повторную изомериза­цию. Кроме основной реакции образования камфена, в процессе изомеризации протекают побочные реакции.

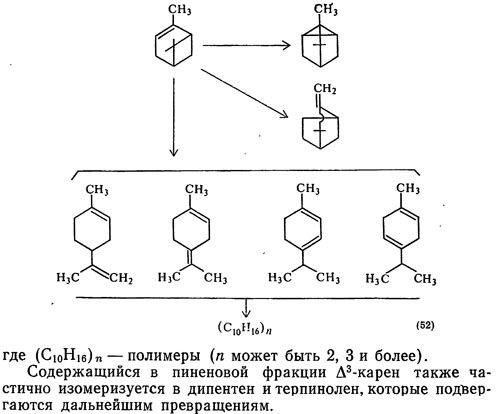

Схема превращения а-пинена идет по следующей формуле:




Каталитическая изомеризация пиненов в присутствии твердых катализаторов относится к гетерогенно-каталитическим процессам.

Исследованиями в ЛТА им. С. М. Кирова было показано, что основной причиной, вызывающей побочные реакции, явля­ется плохой массообмен. При проведении реакции изомериза­ции в жидкой фазе с двуокисью титана получают выход целе­вых продуктов примерно 65—70 % от исходного сырья. Столько камфена и трициклена содержится в профильтрованном изомеризате.

Выделение камфена и трициклена из изомеризата осущест­вляется ректификацией в вакуум-колоннах, аналогичных колон­нам для ректификации скипидара. Полученный технический камфен — кристаллическое вещество с полупрозрачными кри­сталлами; температура его плавления 42—46 °С, массовое со­держание этерифицирующихся веществ (камфен, трициклен, фенхены) 95—98%, частично отбирается в виде товарной про­дукции. Камфен используется для синтеза ядохимикатов и про­изводства душистых веществ в парфюмерной промышленности. Основная масса камфена поступает на стадию формилирования при производстве камфары. Во избежание закупорки комму­никаций кристаллическим камфеном трубопроводы и прием­ники должны обогреваться до температуры 50—60 °С паровыми рубашками или паровыми спутниками. Кубовый остаток из ко­лонны ректификации изомеризата направляется на производ­ство окситерпеновых смол и окситерпенового растворителя.
