§ 24. Описание и технические характеристики
поточных линий

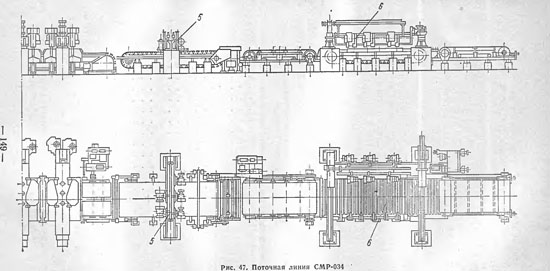

Характерным примером непрерывно-поточной многооперационной линии,
предназначенной для обработки крупноразмерных облицовочных плит из
мрамора, гранита и других видов камня является модель СМР-034
Костромского завода «Строммашина», эксплуатируемая на комбинате «Саянмрамор»
с 1977 г. (рис. 47). Работает линия по двум технологическим потокам —
основному и вспомогательному.
На основном потоке в автоматическом режиме производится
шлифовка-полировка лицевой поверхности плит-заготовок, а также их
продольная и поперечная окантовка. На вспомогательном потоке
осуществляется транспортирование плит-заготовок, подлежащих повторной
шлифовке, исправлению дефектов или, в случае их непригодности, удалению
с поточной линии. Управление оборудованием вспомогательного потока
производится частично в автоматическом режиме и частично вручную с
пульта управления.

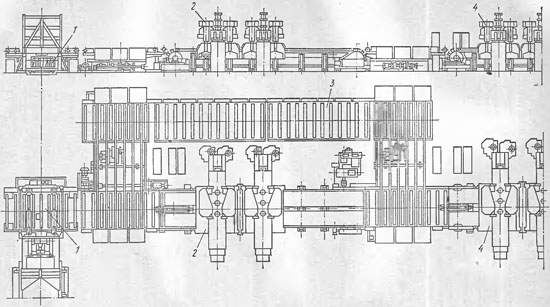

Оборудование основного потока состоит из укладчика плит СМР-040 1,
конвейерного шлифовального станка СМР-035 для грубой шлифовки 2,
конвейерного шлифовально-полировального станка СМР-036 4, конвейерного
станка СМР-038 для продольной окантовки 5, мостового станка СМР-039 для
поперечной окантовки 6, а также комплекта роликовых транспортеров.
Оборудование вспомогательного потока линии состоит из съемника
плит-заготовок СМР-041 3, двух роликовых транспортеров, входящих в
состав оборудования основного потока, двух цепных подъемных
транспортеров и четырех роликовых транспортеров.
Таблица 14.
Технические характеристики поточных линий для обработки крупнозернистых
плит
Модель линии
Основной показатель
СМР-034
322
1
2
3
Максимальные
размеры обрабатываемых заготовок, мм:
длина
2800
2800
ширина
1600
1600
высота (толщина)
40
40
Количество
технологических постов
4
6
(станков) линии, щт.
Количество
шпиндельных узлов, шт.:
11
16
окантовочных
шлифовально-полировальных
10
5
Диаметр дисковых
пил, мм
320
320
Диаметр
шлифовальных (полироваль
450
430; 320
ных) кругов
356,8
220,8
Установленная
мощность, кВ г
Частота вращения
дисковых мил.
2200
1420
мин-1
512
Частота вращения
шлифовальных
570; 800
(полировальных)
кругов, мин-1 Скорость перемещения рабочих тран
0,4—0,6
0,094—0,56
спортеров, м/мин
Размеры готовой
продукции, мм:
300—1600
длнна
300—1200
ширина
300—1200
300—1600
высота (толщина)
15—40
20—40
Габариты линии, мм-
длина
53,45
—
ширина
9640
—
высота
3340
—
Численность
обслуживающего персо
6
7
нала, чел/смен
110
Масса линии, т
—
Производительность,
тыс. м2/г:
70
па мраморе
—
на граните
30
Поточной линии СМР-034 во многом аналогична линия модели 322 фирмы «Карл
Мапер», применяемая на некоторых отечественных предприятиях. К
отличительным особенностям этой линии следует о шести: более низкую
металлоемкость и энергоемкость, использование в конструкции шлифовальных
станков (модель 322) ленточных транспортеров; наличие дополнительного (качательного)
движения шпиндельных узлов на станках для средней и доводочной шлифовки
и полировки; наличие в составе линии кромкошлифовального станка (модель
313).
Следует отметить, однако, что в комплекте линии модели 322 отсутствуют
укладчик плит-заготовок и механизм уборки отходов продольной окантовки,
что несколько снижает уровень механизации вспомогательных операций
поточного производства.
Техническая характеристика рассмотренных линий приведена в табл. 14.
Характерным примером непрерывно-поточных много-операционных линий,
предназначенных для обработки облицовочных плит ограниченного размера из
мрамора и аналогичных пород является линия модели Тэ-матик итальянской
фирмы «Тэ-ма» (рис. 48). В состав линии входят: конвейерные окантовочные
станки Тэ-шпорим (их конструкция описана в гл. 5),
шлифовально-полировальный конвейерный станок Тэ-конт, а также комплект
транспортеров (приемный, переводной, промежуточные, разгрузочный) и
станок поперечной окантовки.
Всем рассмотренным выше поточным линиям свойственна общая особенность —
способность перерабатывать исходные плиты-заготовки, имеющие
значительные размеры (обычно получаемые распиловкой блоков на штрипсовых
станках).

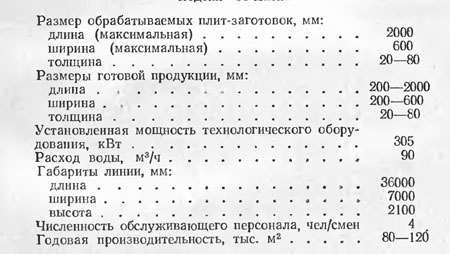

Краткая техническая характеристика линии модели «Тэ-матик»

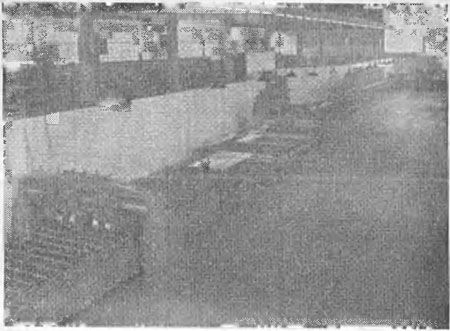

Рис. 48. Поточная линил Тэ-матик
Существует, однако, еще большая группа линий на базе
фрезерно-окантовочных и шлифовально-полировальных станков, использующих
исходные заготовки в виде длинных полос ограниченной ширины. Такие
полосы получают путем распиловки блоков на дисковых ортогональных
станках, которые, как правило, включаются в состав оборудования линии.
Общей характерной особенностью этих линий является принципиально
одинаковый конструктивный тип основного технологического оборудования:
ортогональные станки на распиловке блоков, малогабаритные консольные
окантовочные станки на операции поперечной окантовки заготовок и
шлифовально-полировальные конвейерные станки на операции
шлифовки-полировки. Помимо перечисленного основного оборудования
указанные поточные линии имеют в своем составе комплект транспортирующих
устройств, а также механизмы для укладки заготовок на транспортер, их
съем, и т. п. К таким поточным линиям относятся линия модели Лазер фирмы
«Грегори», а также других итальянских фирм «Бра», «Терцаго», «Мордентн»,
«Кие-за» и др.
Основные технические характеристики поточных линий, обрабатывающих
заготовки ограниченной ширины, рассмотрены в табл. 15.
Таблица 15. Технические характеристики поточных
линий для обработки плит ограниченной ширины
Основной показатель
Модель линий
(фирмы)
Лазер* Грегори»
«Терцаго»
«Бра»
1
2
3
4
Максимальные
размеры обрабатываемых заготовок (блоков), мм: длина
.'1000
3700
3500
ширина
1W10
2800
2000
высота
1 И(К)
2000
2000
Количество
технологиче
г>
4
4
ских постов линии
(станков), шт.
Модели станков:
ортогонального
Булл-4Ж
Т12Ж
ВР/66
поперечио-окантовочно-
Минисупер
АС35
И640
го
шлифовально-полиро
Харрикеп-
П400А8
ЛАУ-8
вального
кромко-шлифовального
Нью-Торнадо
Борданг
ЦЖ
СК-60
Максимальные
размеры готовой продукции, мм: длина
3000
3000
3500
ширина
420
420
420
высота
30
60
110
Установленная
мощность,
265
195,5
185
кВт
Габариты линии, мм:
длина
38
000
3600
36 500
ширина
6500
6200
5 000
высота
2800
4300
4 500
Масса, т
24
21
33
Численность
обслужива
5
5
5
ющего персонала,
чел/смен
Производительность
(эксплуатационная), тыс. мг/год: па мраморе
8—10
на граните
2—4
2—3
—
Многие из перечисленных линий работают на
отечественных камнеобрабатываюших предприятиях; одни из них
предназначены для обработки гранита, другие — для обработки мрамора и
аналогичных горных пород.

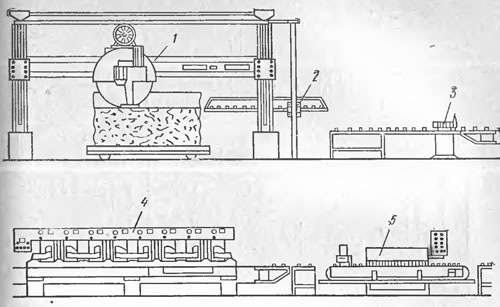

Рис. 49. Поточили линия дли обработки мрамора фирмы
«Бра»
Так, например, линия фирмы «Бра» предназначенная для обработки мрамора,
имеет в своем составе: ортогональный распиловочный станок модели BP/66
1, полуавтематический съемник-укладчик плит АРП 2,
поперечно-окантовочный консольный станок модели И-640 3 и конвейерный
шлифовально-полировальный станок модели ЛАУ-8 4, а при необходимости
может дополняться кромкошлифовальным станком модели СК-60 5 (рис. 49).
Для тех случаев, когда требуется увеличить производительность линии но
обработке мрамора, в ее состав вводится дисковый распиловочный станок (у
фирмы «Бра» — модели СП-40), располагаемый между ортогональным и
поперечно-окантовочным либо между
поперечно-окантовочным и шлифовально-полировальным станками. В таком
варианте линии ее первый станок — ортогональный— выпиливает из блока не
плиту, а брус, который затем разрезается на плиты при помощи дискового
станка.
