5.3.7.

Тормоза мотоциклов ИЖ 7.107-01

Тормозная система мотоцикла состоит из механизмов, установленных на каждом колесе, и двух независимых приводов управления ими.

На переднем колесе мотоцикла может быть установ­лен дисковый тормоз с гидравлическим приводом или двухкулачковый тормоз барабанного типа.

Ножной механический привод служит для торможе­ния заднего колеса мотоцикла.

Обслуживание дискового тормоза переднего колеса мотоциклов ИЖ 7.107-01

Ручной тормоз переднего колеса с гидравлическим приводом регулировки не требует.

Осмотр тормозных колодок производится без снятия колеса, через овальное окно скобы с резиновой крыш­кой. Колодки подлежат замене при износе фрикционных накладок до толщины 1 мм. Для замены тормозных ко­лодок отвернуть контргайку болта крепления корпуса скобы тормоза, вывернуть болт из направляющей колодок, повернуть против часовой стрелки на направля­ющем пальце корпус скобы тормоза, освобождая этим доступ к тормозным колодкам. Снять изношенные ко­лодки с направляющей колодок и установить новые. Об­ратить внимание на правильность закрепления колодок двумя пружинными защелками. На подвижной тормоз­ной колодке закрепить противоскрипную пластину, нап­равление стрелки на пластине должно совпадать с нап­равлением вращения колеса.

Рис. 25. Привод гидравлического тормоза:

1 — включатель «стоп»; 2 — чехол; 3 — шланг; 4 — болт; 5 — кры­шка; 6 — винт; 7 — ось; 8 — корпус; 9 — рычаг; 10 — контргайка; 11 — винт регулировочный

Сборку тормоза проводить в следующем порядке: сдвинуть поршень внутрь корпуса скобы, повернуть кор­пус в исходное положение на направляющем пальце, закрепить корпус с направляющей колодок болтом с контргайкой.

В случае снятия тормозного диска, необходимо сде­лать метку на диске и ступице колеса. Установку произ­водить по меткам.

Замена тормозной жидкости в гидравлическом приводе тормоза переднего колеса

Для заправки гидравлического привода переднего колеса применяется тормозная жидкость (табл. 2). Для замены жидкости:

• вывернуть винты 6, снять крышку 5 (рис. 25) гла­вного тормозного цилиндра и диафрагму;

• снять колпачок с клапана выпуска воздуха 1 (рис. 26), на головку клапана надеть резиновую трубку, второй конец которой опустить в сливную емкость и отвернуть клапан на 1...1,5 оборота;

• нажимая на рычаг 9 (рис. 25) тормоза переднего колеса, сливать жидкость из системы, доливая в главный тормозной цилиндр свежую тормозную жидкость до тех пор, пока во всей системе не произойдет замена жидкос­ти, следить, чтобы жидкость полностью из главного тор­мозного цилиндра не удалялась;

• когда из резиновой трубки будет вытекать свежая жидкость, прекратить удаление жидкости, затянув кла­пан выпуска воздуха.

Рис 26. Замена тормозной жидкости:

1 — клапан выпуска воздуха

В случае попадания воздуха в гидросистему и для контроля тормозной системы после замены тормозной жидкости, необходимо провести прокачку (удаление воздуха). Для этого:

• погрузить конец резиновой трубки, надетой на клапан выпуска воздуха, в емкость, наполненную тор­мозной жидкостью;

• нажать резко 3...4 раза на рычаг 9 (рис. 25) тор­моза переднего колеса и, удерживая рычаг тормоза на­жатым, отвернуть на 1...2 с клапан выпуска воздуха на 1/4 оборота, чтобы из тормозной системы вышел воздух (пузырьки в емкости). Эту операцию повторять до полного удаления воздуха из гидросистемы;

• удерживая рычаг тормоза нажатым, завернуть до отказа клапан выпуска воздуха и надеть колпачок;

• заполнить тормозной жидкостью главный тормоз­ной цилиндр на уровень до 2/3 высоты смотрового окна;

• установить диафрагму, крышку, завернуть винты;

• при затруднении прокачки тормозной системы проверить надежность соединений в шлангах и при необхо­димости подтянуть места соединений.

Регулировка тормоза заднего колеса мотоциклов ИЖ 7.107-01

Установить рычаг тормоза заднего колеса 3 (рис. 9) гак, чтобы в крайнем верхнем положении он опирался на валик 4 подножки водителя, и регулировочным винтом (рис. 27), расположенным в кожухе звездочки, обес­печить свободный ход педали рычага тормоза вниз на 5...15 мм.

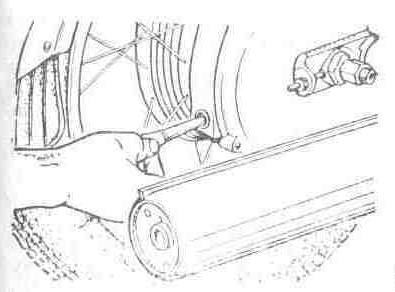

Рис. 27. Регулировка тормоза заднего колеса

Регулировка двухкулачкового тормоза барабанного типа мотоциклов ИЖ 7.107-01

Регулировку производить в следующем порядке:

• расшплинтовать и вынуть палец из соединения тя­ги с левым коротким рычагом. С помощью винта регу­лировочного 5 (рис. 23), при вывертывании которого за­зор между колодками и тормозным барабаном умень­шается, отрегулировать натяжение троса тормоза так, чтобы при вращении колеса нижняя колодка касалась о тормозной барабан, после этого завернуть регулиро­вочный винт на 1/2 оборота;

• поворотом левого рычага по часовой стрелке подвести верхнюю колодку до касания с тормозным барабаном колеса и отрегулировать тягу 2 так, чтобы зазор между колодкой и тормозным барабаном был наименьшим и обеспечивал вращение колеса без касания о колодку. При несовпадении отверстий отрегулировать длину тяги, ослабив контргайку. Вставить палец в отверстие левого рычага и тяги и зашплинтовать;

• установить свободный ход 10...20 мм на конце ры­чага тормоза переднего колеса. Не допускается касание тормозных колодок о барабан. Степень износа тормоз­ных колодок определяется положением флажка 4 (рис. 23). Предельно допустимый износ соответствует совпадению флажка с меткой «1» на крышке тормозного барабана при выжатом рычаге ручного тормоза. При сборке флажок установить на метку «0» (рычаг тормоза не соединен с тросом). После регулировки тормоза фла­жок займет положение между метками «0» и «1».

Для улучшения работы привода тормоза переднего колеса в весенне-осенний период рекомендуем канат троса переднего тормоза смазывать маслом моторным автомобильным или тормозной жидкостью, а регулировочные винты располагать пазом вниз. Смазка производится окунанием каната в емкость с маслом и последующими перемещениями оболочки (5-10 раз) по канату.

5.3.8. Цепь привода заднего колеса мотоциклов ИЖ 7.107-01

Рис. 28. Установка защелки замка цепи, контроль натяжения цепи

Для нанесения смазки на цепь разъединить замок, снять цепь, промыть и нанести смазку (см. табл. 2) или снять правую крышку картера и, поворачивая заднее колесо, нанести на цепь смазку. При сборке цепи звенья соединить замком, защелку установить разрезом в сторону, противоположную движению цепи (рис. 28).

Натяжение цепи проверять нажатием на нижний ре­зиновый чехол цепи вверх и вниз на середине чехла (рис. 28). При перемещении цепи более 30 мм подтянуть ее, изменяя положение оси заднего колеса гайкой 3 (рис. 29). Отрегулировав цепь, завернуть гайки полуоси, оси и растяжек. В случае большой вытяжки цепи укоротить ее на два звена, используя соединительное звено и ин­струмент из комплекта. При регулировке цепи следить, чтобы колеса находились в одной плоскости. Регулиров­ку установки колес в одной плоскости производить по рискам на маятниковой вилке и выступам растяжек цепи. После регулировки натяжения цепи обязательно произвести регулировку тормоза заднего колеса.

Рис. 29. Регулировка натяжения цепи:

1, 2, 3 — гайки; 4 — контргайка

5.3.9. Редуктор спидометра мотоциклов ИЖ 7.107-01

Обслуживание редуктора спидометра заключается в смазке шестерен. Для этого снять кожух дискового тормоза, отвернуть болт, вынуть гибкий вал, втулку шестерню. Промыть и смазать детали. Сборку производить в обратной последовательности.
