5.3.6.

Колеса мотоциклов ИЖ 7.107-01

В зависимости от комплектации на мотоцикле могут быть установлены переднее и заднее колеса цельнолитые с шинами разного размера и спицованные с шинами одного размера, как взаимозаменяемые, так и невзаимозаменяемые.

Снятие переднего колеса.

Для снятия переднего колеса с дисковым тормозом (рис. 22) ослабить гайки шпилек крепления оси в правой стойке амортизатора, расшплинтовать и отвернуть гайку (резьба левая) крепления оси колеса; вывернуть винты крепления кожуха дискового тормоза; поднять вверх по гибкому валу кожух; отвернуть болт крепления гибкого вала, вынуть гибкий вал из привода, снять кожух с гибкого вала, вынуть ось 5, вывести колесо из амортизаторов подвески и скобы тормоза движением вниз и вперед. ВНИМАНИЕ. После снятия колеса не нажимать на рычаг ручного тормоза, так как может произойти утечка тормозной жидкости и соприкоснове­ние тормозных колодок, потребуется прокачка тормозной системы.


Рис. 22. Снятие переднего колеса с дисковым тормозом:

1 — шплинт; 2 — гайки; 3 — шайба; 4 — держатель оси; 5 — ось


В колесе установлены подшипники с одной защит­ной шайбой (полузакрытые). Для смазки подшипника вынуть втулку с напрессованным фланцем и сальником, при необходимости выпрессовать подшипник, промыть его и смазать (см. табл. 2).

Установку колеса проводить и обратной последовательности.

Снятие заднего колеса мотоциклов ИЖ 7.107-01

Для снятия заднего колеса снять седло, отвернуть гайку 2 (рис. 29) крепления оси (резьба левая), вынуть ось и распорную втулку, снять колесо со шлицев ступи­цы и с тормозных колодок, подавая его влево, вперед и вверх. При сборке распорную втулку установить малым диаметром к ступице колеса.

Для смазки подшипников отвернуть корпус сальни­ка, снять декоративную крышку, выпрессовать левый подшипник через отверстие правого подшипника, вынуть распорную втулку и стопорное кольцо, выпрессовать правый подшипник, промыть и смазать детали. Обяза­тельно заполнить смазкой полость между подшипником и фиксирующей шайбой. Подшипник запрессовать за­щитной шайбой наружу.

Установку колеса производить в обратной последо­вательности.

Снятие переднего колеса с двухкулачковым тормозом барабанного типа мотоциклов ИЖ 7.107-01

Для снятия переднего колеса отсоединить трос при­вода тормоза переднего колеса от рычага тормоза на руле, предварительно отжав рычаг 1 (рис. 23) в сторо­ну, указанную стрелкой, отвернуть болт 3 и вынуть гибкий вал, ослабить стяжной болт крепления оси в на­конечнике левой скользящей трубы, вывернуть ось (резь­ба левая) и вывести колесо из перьев вилки.

Для смазки подшипников отвернуть корпус сальни­ка, снять декоративную крышку, выпрессовать левый подшипник через отверстие правого подшипника, вынуть распорную втулку и стопорное кольцо, выпрессовать правый подшипник, промыть и смазать детали (обязательно заполнить смазкой полость между подшипником и фиксирующей шайбой). Подшипник запрессовать за­щитной шайбой наружу.


Рис. 23. Снятие переднего колеса с двухкулачковым тормозом:

1 — рычаги; 2 — тяга; 3 — болт; 4 — фла­жок; 5 — винт регулировочный


Установку колеса проводить в обратной последовательности.

Подтяжка спиц колеса мотоциклов ИЖ 7.107-01

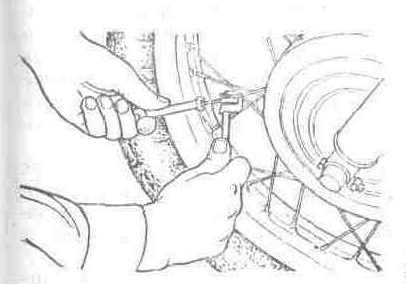

Рис. 24. Регулировка натяжения спиц


При эксплуатации мотоцикла со спицованными коле­сами следить за натяжением спиц, в случае ослаблена равномерно подтянуть их по всей окружности обода Для предотвращения провертывания спицы при ее подтяжке зажать спицу приспособлением (рис. 24) для выжима оси звена цепи, под винт которого установить специальную опору из комплекта инструмента. Незначительную подтяжку спиц производить без снятия шины с обода. В случае замены или значительной подтяжки спиц, во избежание прокола камеры, снять шину и спи лить выступающий из ниппеля конец спицы.
