§ 4.4. Приборы и устройства, используемые в процессе испытаний судового электрооборудования

В процессе регулировочно-сдаточных работ помимо штатных используются переносные электроизмерительные приборы. Их типы и схемы включения приводятся в рабочих методических указаниях по проверке тех или иных систем.

Ниже даны характеристики некоторых электроизмерительных приборов, нашедших наиболее широкое применение в практике проведения швартовных испытаний судового электрооборудования.

Комплект К51 состоит из амперметра, вольтметра, ваттметра, фазоуказателя и трансформатора тока. Комплект удобно расположен в специальном чемодане и широко применяется при измерении тока, напряжения, активной и реактивной мощности в цепях трехфазного и однофазного тока.

Для измерений в цепях постоянного тока используются комплекты ЧК-1, ЧК-2, ЧК.-3. Эти комплекты располагаются в металлических чемоданах и состоят из переносных приборов М45М, шунтов 75РИ, 75ШСМ и комбинированных проводников.

Для приближенных измерений тока и мощности без разрыва электрической цепи переменного тока применяют измерительные клещи типа Ц90 Д90.

Из одиночных переносных электроизмерительных приборов используются: амперметр типа Э59 на 65 мВ, класса точности 0,5; шунты типа 75ШСМ на 75 мВ, 300 А, класса точности 0,5; вольтметры типа М-109 со шкалой 0-600 В, класса точности 0,5; вольтметры типа Ml09/1 со шкалой 0-3 В, класса точности 0,5; часы карманные; секундомеры; тахометры часовые; частотомеры; термометры со шкалой измерения 0—100° С; измерители коэффициента нелинейных искажений с пределами измерений коэффициента нелинейных искажений 0,1 —100% в диапазоне частот 20—20 000 Гц.

Распространение получили комбинированные многопредельные переносные приборы типа ЛВ05М, ампервольтметры М360, вольтамперметры Д128, Ц315 и др.

Для снятия осциллограмм переходных процессов при испытаниях источников электрической энергии, а также при проведении наладочных работ используются переносные многоканальные светолучевые осциллографы типа 11700, Н105 и Н115.

В комплект осциллографа Н700 входит 21 гальванометр и одна нулевая вставка. Коробка скоростей обеспечивает движение фотобумаги со скоростью 2,5; 10; 40; 160; 640; 2500 м/с. Отметки времени наносятся с точностью 1,5%, частотой 10 или 200 Гц.

Осциллографы типа Н105 и H115 рассчитаны на одновременную регистрацию 12 различных величин, с их помощью осуществляется наблюдение за процессами на экране. Для определения масштаба времени в осциллографы встроены отметчики времени, с помощью которых на фотобумагу или пленку можно наносить отметки времени через 0,002—0,02—0,2—2 с. Для этих трех типов осциллографов применяется осциллографическая бумага или фотопленка шириной 35, 60, 100 и 120 мм.


Для измерения сопротивления изоляции судового электрооборудования и сетей используются мегомметры типа Ml10М, работающие по принципу логометра и безындукторные мегомметры типа БМ-1М.

Приборы проверки аппаратов электрической защиты применяются для проверки уставок срабатывания аппаратов тепловой и максимальной электрической защиты в энергетических системах с частотой 50 Гц и токами срабатывания до 50 Л и до 1000 А.

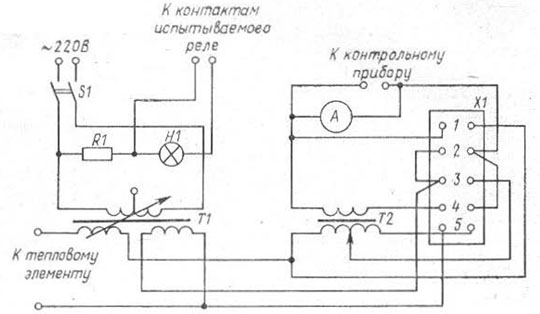

Рис. 4.2. Принципиальная схема прибора типа ППЗ-50-50.



На рис.. 4.2 приведена электрическая схема прибора типа ППЗ-50-50. С помощью специальной вилки устанавливают нужный предел тока срабатывания защиты, который определяется из выражения
