Склеивание заготовок из шпона (столярно-мебельные изделия)
Склеивание производят в жестких пресс-формах
и методом эластичной передачи давления.
При склеивании в жесткой пресс-форме допускаемые радиусы кривизны
гнутоклееных заготовок зависят от толщины шпона, количества листов шпона
в пакете, конструкции пакета, угла изгиба заготовки. Применяемые в
мебели гнутоклееные заготовки из шпона унифицированы. Их изготовляют из
шпона стандартной толщины. Толщина заготовок 3-30 мм, угол изгиба 90...
135°, радиус кривизны не менее 15 мм. В жестких пресс-формах склеивают
заготовки с небольшой стрелой прогиба, заготовки большой глубины и
замкнутого контура. В первом случае заготовки из шпона склеивают так же,
как заготовки из тонких планок.
Заготовки большой глубины и замкнутого контура склеивают в прессах (рис.
168). При склеивании в четырехплунжерном прессе пакет заготовок из шпона
с нанесенным на них клеем укладывают на матрицу, когда она находится в
крайнем верхнем положении. Затем пуансон 4, прижимая склеиваемый пакет к
матрице, опускается вниз. Края заготовок, касаясь боковых плунжеров 3,
изгибаются. В крайнем нижнем положении боковые плунжеры прижимают пакет
к боковым поверхностям пуансона. На рис. 177, б показано склеивание
заготовок из шпона в одноплунжерном прессе с гибкой лентой. В крайнем
нижнем положении плиты боковые прижимы разведены и стальная лента
находится в слегка согнутом положении. После укладки пакета заготовок из
шпона на ленту подают давление в цилиндр пресса и подъемом плиты
обжимают пакет вокруг обогреваемого шаблона.
Для склеивания заготовок из шпона методом эластичной передачи давления
применяют специальные пресс-формы (рис. 169). Пресс-форма состоит из
жесткого пуансона и матрицы, на рабочей поверхности которой уложены
секции гидравлической пресс-камеры. В каждую секцию под разным давлением
подается рабочая жидкость (масло)-

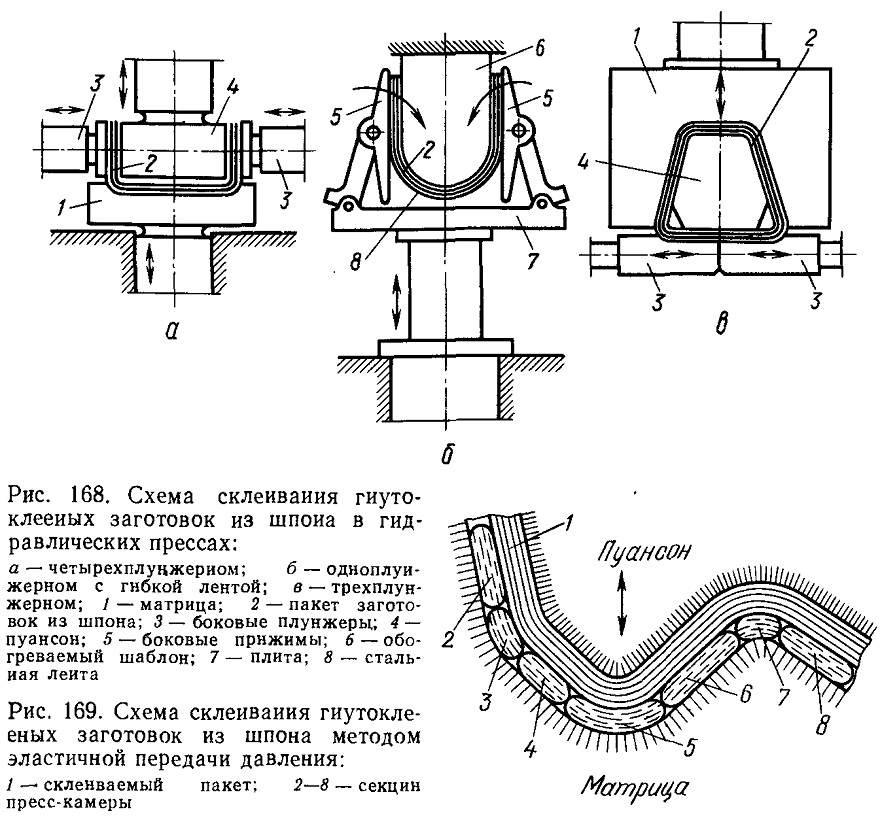

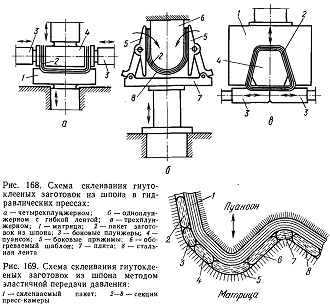

Рис. 168. Схема склеивания гиуто-клееных
заготовок из шпона в гидравлических прессах: а — четырехплунжерном; 6 —
одноплунжерном с гибкой лентой; в — трехплунжерном; 1 — матрица; 2 —
пакет заготовок из шпона; 3 — боковые плунжеры,; 4 — пуансон; 5 —
боковые прижимы; 6 — обогреваемый шаблон; 7 — плита; 8 — стальная лента
Рис. 169. Схема склеивания гиутоклееных заготовок из шпона методом
эластичной передачи давления:
1 — склеиваемый пакет; 2—8 — секции пресс-камеры
