Склеивание гнутопропильных заготовок (столярно-мебельные изделия)





Склеивание гнутопропильных заготовок (рис. 170, 171). Для увеличения способности к изгибу в заготовках делают специальные пропилы. Чтобы получить склеенную гнутопропильную заготовку требуемых размеров и качества, пропилы выполняют с большой точностью. В цельных заготовках из древесины пропилы делают на одном или двух концах заготовки в зависимости от конструкции гнутопропильной детали. Глубина пропила определяется экспериментально в зависимости от длины изгибаемой части заготовки. Толщина hi крайних элементов составляет 1,5...2 мм, толщина h2 промежуточных элементов—1,5... 3 мм, радиус кривизны 10... 50 мм. В полученные пропилы с помощью линейки закладывают промазанные клеем полосы шпона, толщина которых должна быть на 0,1... 0,2 мм меньше толщины пропила. Зазор 0,1...0,2 мм необходим для того, чтобы шпон входил в пропил свободно и клей с его плоскости не сгонялся. Затем пропиленную часть заготовки с вложенным шпоном подвергают гнутью в приспособлении, показанном на рис. 172.

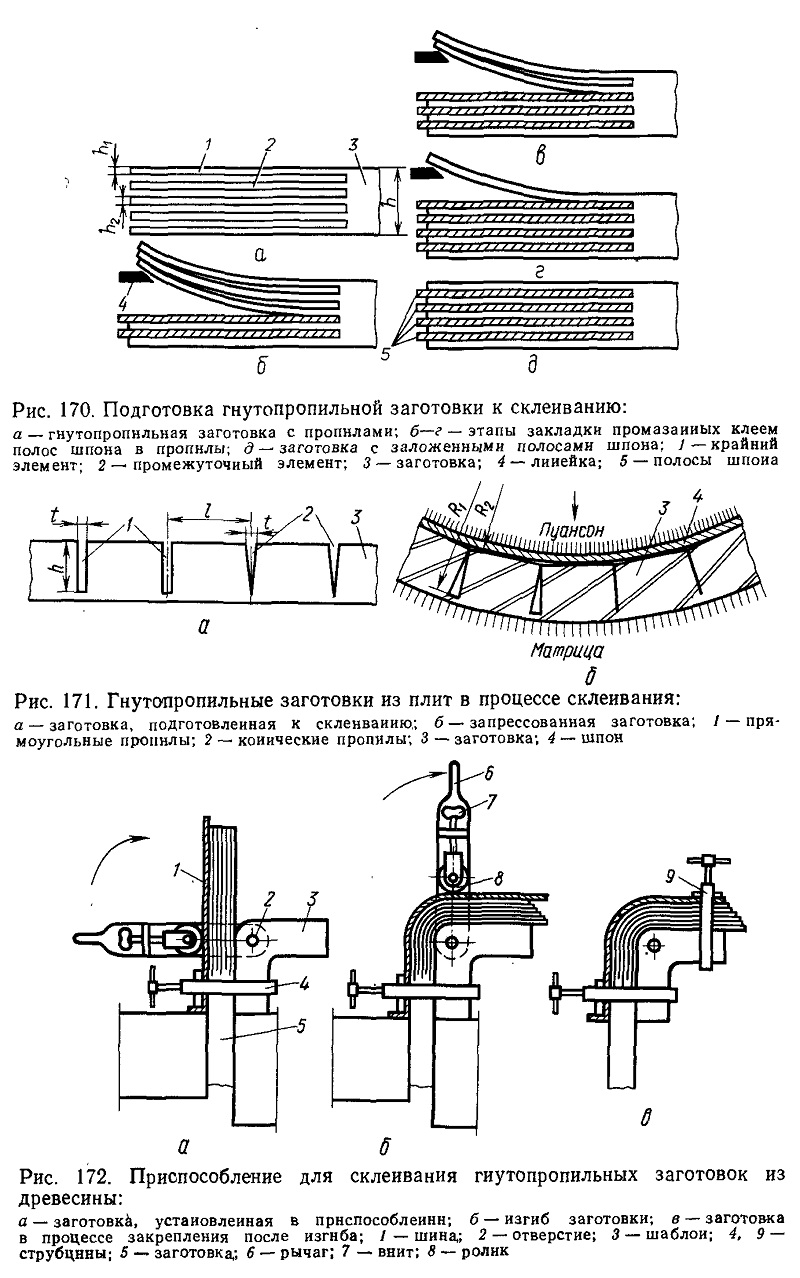

Рис. 170. Подготовка гнутопропильной заготовки к склеиванию:
а-гнутопропнльная заготовка с пропилами; б—— этапы закладки промазанных клеем
полос шпона в пропилы; д — заготовка с заложенными полосами шпона; 1—крайний элемент; 2 — промежуточный элемент; 3 — заготовка; 4 — линейка; 5 — полосы шпона
Рис. 171. Гнутопропильные заготовки из плит в процессе склеивания:
а — заготовка, подготовленная к склеиванию; б — запрессованная заготовка; 1 — прямоугольные пропилы; 2 — конические пропилы; 3 — заготовка; 4 — шпон
Рис. 172. Приспособление для склеивания гиутопропильных заготовок из древесины:
а — заготовки, установленная в приспособлении; б —изгиб заготовки; в — заготовка в процессе закрепления после изгиба; I — шина,; 2 — отверстие; 3 — шаблон; 4, 9 — струбцины; 5 — заготовка,; 6 — рычаг; 7 — винт; 8 — ролик
