4.

Пиление древесины ручными пилами

Пиление — это резание древесины пилами с целью разделения ее на части. Пилением раскраивают доски на заготовки, разрезают детали по длине, выпиливают криволинейные заготовки, а также нарезают шипы и проушины.

Пила — это металлическая лента с нарезанными на ней с одной стороны зубьями (рис. 8, а). Эту сторону пилы называют зубчатым венцом. Кромка, противоположная зубчатому венцу, называется спинкой, а боковые стороны — щечками. Линия, где зуб берет начало, называется основой, а конец зуба, оканчивающийся передней гранью, — вершиной. Расстояние между основанием и вершиной называют высотой зуба и обозначают буквой h, а расстояние между вершинами двух смежных зубьев называют шагом и обозначают буквой t. Впадины между зубьями называют пазухами. Размеры зубьев зависят от их высоты и шага.

Зубья пил имеют различную форму (рис. 8, б). Для продольного пиления применяют пилы с косоугольными зубьями с углами заточки 40... 50°; для поперечного — с зубьями в виде равнобедренных или равносторонних треугольников с углами заточки 60... 70°; для смешанного (пиление по кривым линиям) — с зубьями в виде прямоугольных треугольников с углами заточки 50... 60°. Чем тверже древесина, тем больше нужен угол заточки. При пилении в пропиле образуются опилки, которые собираются в пазухах зубьев, причем при резании древесины мягких пород пазухи (шаги) всегда больше, чем при резании твердых, так как за рабочий ход пилы в мягкой породе снимается значительно больше древесины. Е зависимости от вида пиления применяют углы резания: для продольного до 80°, смешанного до 90°, для поперечного более 90°.

Ручные столярные пилы по конструкции делятся на лучковые, ножовки и наградки. Наиболее распространены лучковые пилы: полотно у них тоньше, пропил уже, а значит, легче проходит процесс пиления (рис. 9).

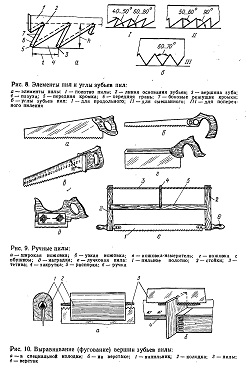

Рис. 8. Элементы пил и углы зубьев пил:
Рис. 9. Ручные пилы;

Рис. 10. Выравнивание (фугование) вершин зубьев пилы

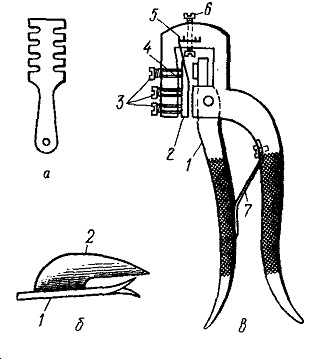

Рис. 11. Инструмент для разводки пил

а — простая разводка с упорами; б ~ шаблон для проверки правильности разводки пилы:
1 — пила; 2 — шаблон; в — универсальная разводка: 1 — рычаг для отгиба зуба пилы;
2 — пластинка, регулирующая необходимый зазор для прохода пилы; 3 — регулировочные винты для пластинка; 4 — шарнирный регулятор величины развода; 5 — шкала величины развода; 6 — винт с упором, регулируемый в зависимости от высоты зуба,; 7 — пружина

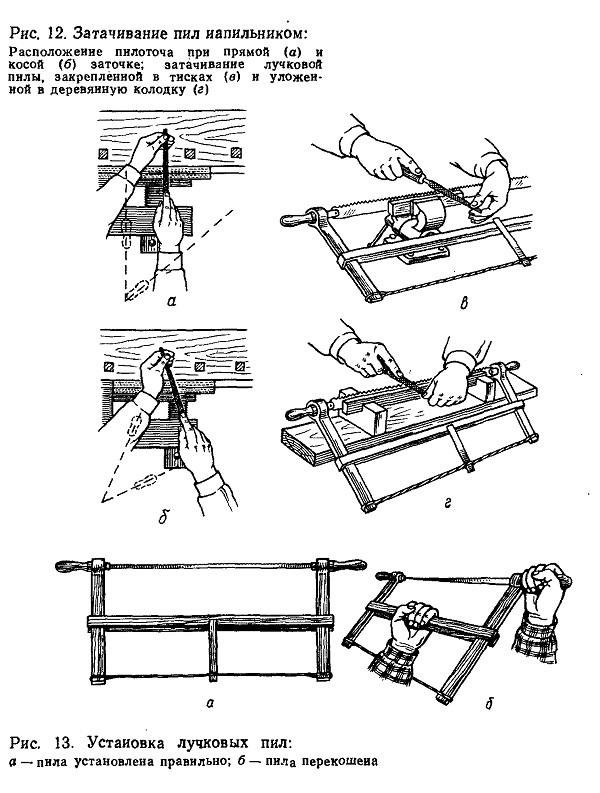

Рис. 12. Затачивание пил напильником:

Рис. 13. Установка лучковых пил
