I. Ручная обработка древесины


1.

Организация и оборудование рабочего места столяра (мебельщика)

Рабочее место — это часть площади цеха, на которой размещены: верстак (основное оборудование при ручной обработке древесины), различные приспособления и инструменты.

Верстак состоит из подверстачья и крышки (рис. 1). Подверстачье изготовляют из мягких пород, а крышку из сухой дубовой, буковой или березовой древесины толщиной 60 ... 80 мм. Крышка должна быть ровной, чистой и проолифенной. Для крепления заготовок в верстак в переднюю часть крышки вмонтирован передний зажим, а в заднюю — задняя зажимная коробка, винты которых изготовляют из дерева или металла. В крышке параллельно передней кромке и в задней зажимной коробке выбраны сквозные гнезда, в которые вставляют верстачные деревянные или металлические клинья или гребенки, служащие для закрепления материала в горизонтальном положении (в основном на плоскость). На ребро материал закрепляют передним винтом, опирая при этом свободный конец на специальную подставку. В вертикальном положении материал (доски или бруски) закрепляют передним зажимным винтом или задней зажимной коробкой в зависимости от выполняемых работ.

Высоту верстака подбирают по росту рабочего так, как показано на рис. 1, г. На рабочем месте недалеко от верстака должен находиться инструментальный шкаф. Каждый инструмент хранится в нем на соответствующем месте. В шкафу отводится место для хранения чертежей и другой технической документации.

Столяры-новаторы оборудуют свои рабочие места специальными приспособлениями в зависимости от сложности выполняемых операций. Это способствует значительному повышению производительности труда и улучшению качества изготовляемой продукции. При выполнении столярных работ на рабочем месте столяр использует пилы, рубанки, долота, стамески, сверла, молотки, клещи, кусачки, отвертки, напильники и др. (рис. 2).

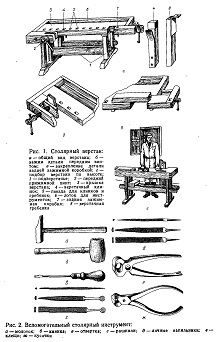

Рис. 1. Столярный верстак

Рис. 2. Вспомогательный столярный инструмент

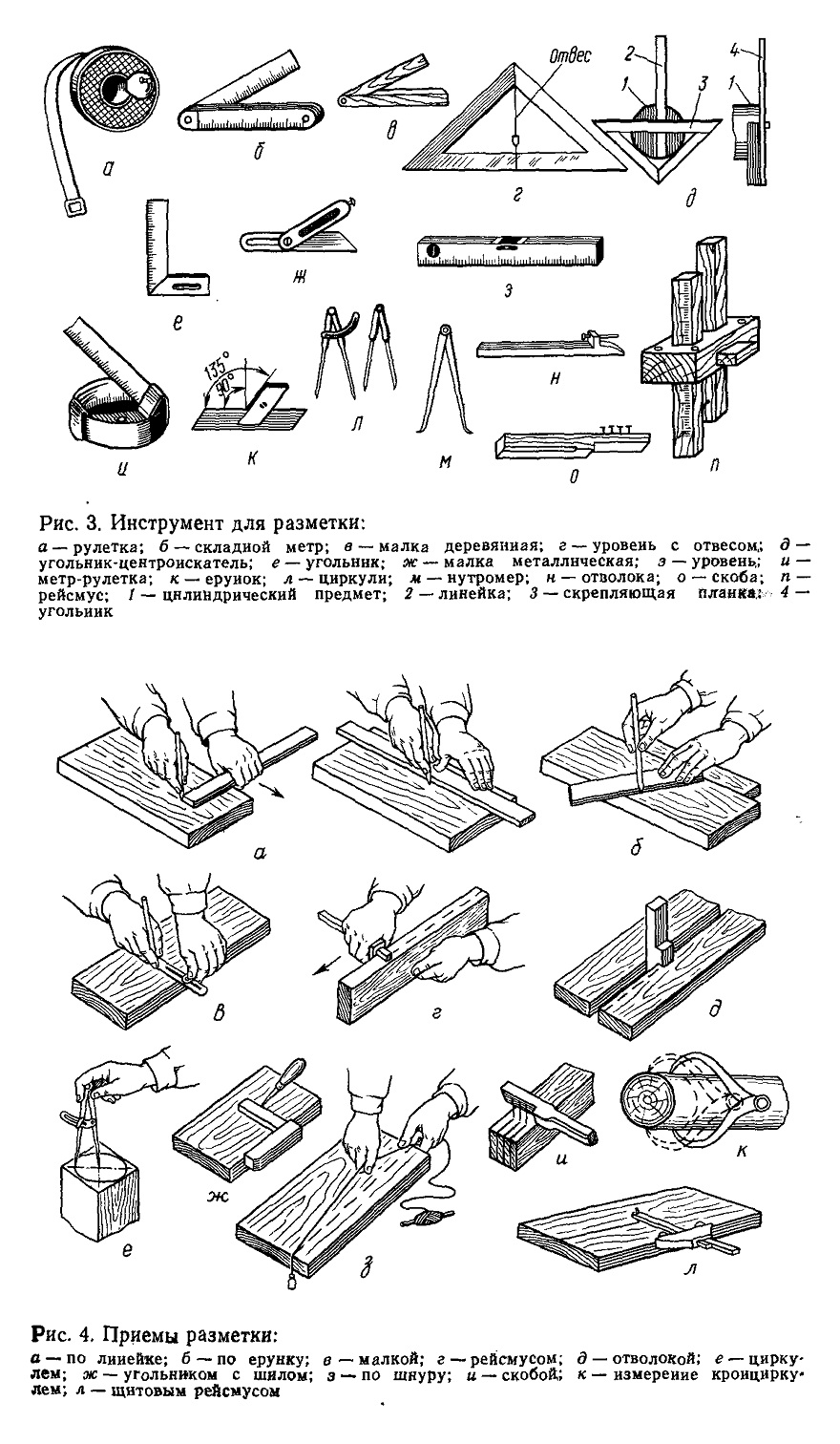

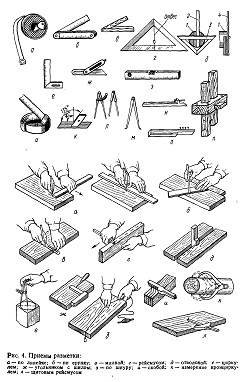

Рис. 3. Инструмент для разметки

Рис. 4, Приемы разметки
