3.

Понятие о резании древесины. Геометрия резца

Процесс изготовления изделий из древесины на современных деревообрабатывающих предприятиях включает различные виды обработки (механическую обработку, склеивание, сборку, сушку древесины). Наиболее распространенной является механическая обработка древесины — процесс, в результате которого получают изделия или их элементы заданных форм и размеров без изменения химического состава (ГОСТ 17743—72). Резание—обработка, при которой нарушаются связи между частицами древесины по заданному направлению с образованием стружки (пиление, строгание, фрезерование) или без нее (резание ножницами). Резание выполняют инструментом клиновидной формы.

Стружка — часть заготовки, отделяемая резцом за один проход. Необходимое условие резания — перемещение резца относительно неподвижной заготовки или наоборот. Резец не снимает за один проход весь материал, подлежащий удалению. Это объясняется ограниченной режущей способностью инструмента. Слой материала заготовки срезают за несколько проходов, после каждого очередного прохода резец должен перемещаться относительно заготовки или заготовка относительно резца на величину снимаемого слоя стружки. Таким образом, при резании совершаются два движения — резания и подачи.

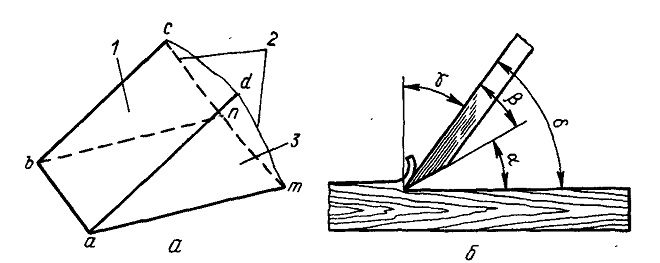

Рис. 6. Резание древесины:

а —элементы резца; 1—передняя грань; -2 — боковые грани; 3 —задняя грань; б — углы, образующиеся при резании древесины

Движение резания — абсолютное движение резца или заготовки, необходимое и достаточное для срезания одной стружки. Линия, по которой резец совершает движение резания, называется траекторией резания. Путь, пройденный лезвием резца в единицу времени по траектории резания, называется скоростью резания. Движение подачи — абсолютное движение резца или заготовки, обеспечивающее последовательное срезание новых стружек.

Рабочей частью инструмента, выполняющего процесс резания, является клиновидный резец (рис. 6, а), который имеет четыре грани: переднюю abed, заднюю abnm (фаска) и две боковые adn и bсn. Пересечение передней и задней граней резца образует переднюю (главную) режущую кромку ab — лезвие резца. Линии пересечения передней грани с боковыми называются боковыми передними кромками ad и bс, а линии пересечения задней грани с боковыми называются боковыми задними кромками am и bn. В процессе резания стружка сходит с передней грани. Если ширина заготовки больше ширины резца, кроме лезвия работают одна или обе боковые кромки, т. е. они также режущие. При одной режущей кромке резание называется открытым, при двух — полузакрытым, при трех закрытым.

Древесина разрезается одним или несколькими резцами. Резец срезает с заготовки стружку соответствующей толщины. В направлении движения резец действует на древесину с силой, называемой силой резания. Каждый из резцов образует поверхность резания, а резцы в целом — поверхность обработки. Плоскость, касательная к поверхности резания и проходящая через кромку резца, называется плоскостью резания.

Для осуществления процесса резания резец устанавливают под углом к обрабатываемой поверхности, в результате чего об- разуются следующие углы (см. рис. 6, б): a — задний, между задней гранью резца и плоскостью резания; β заточки, или

заострения, между передней и задней гранями; у — передний, между передней гранью и плоскостью, перпендикулярной плоскости резания; б — резания, между передней гранью и плоскостью резания. Между угловыми параметрами существует зависимость: а +β = б, б+у—90°. Угол резания подбирают в зависимости от направления (вида) резания по отношению к волокнам древесины. Различают три основных вида резания: вдоль волокон, в торец, поперек волокон (рис. 7, а, в, б).

При резании древесины вдоль волокон плоскость и направление резания параллельны волокнам древесины; в торец — перпендикулярны волокнам древесины; поперек волокон—плоскость резания параллельна направлению волокон древесины, а направление резания перпендикулярно им. Кроме основных видов резания, существуют переходные (см. рис. 7, г, д, е): продольно-торцовое; поперечно-торцовое; продольно-поперечное. При резании вдоль волокон различают также резание по волокнам или против волокон, характеризуемое углом встречи резца с волокнами. Строение волокон древесины обрабатываемых заготовок неоднородно, поэтому при их обработке виды резания неодинаковы, особенно на участках, имеющих пороки строения древесины, что очень влияет на силу и чистоту резания.

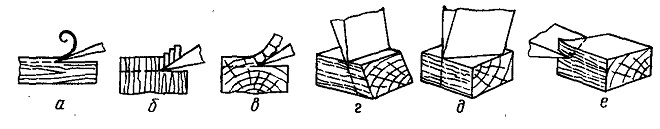

Рис. 7. Направления резания древесины:
а — резание вдоль волокон; б — в торец; в — поперечное; г — продольно-торцовое; д — поперечно-торцовое; е — продольно-поперечное
