Zoomlion Кран стреловой самоходный гусеничный ZCC100H. Руководство - часть 7
б) Переместите базовую машину до подходящего места. Совместите верхние
соединительные отверстия в корневой секции стрелы с верхними соединительными
отверстиями промежуточной секции стрелы, вставьте пальцы и закрепите их
起
重
пружинными шплинтами.
в) Управьте стреловой лебедкой, чтобы нижние соединительные отверстия в корневой
说
секции стрелы совместились с нижними соединительными отверстиями
明
промежуточной секции стрелы. Вставьте пальцы и закрепите их пружинными
шплинтами.

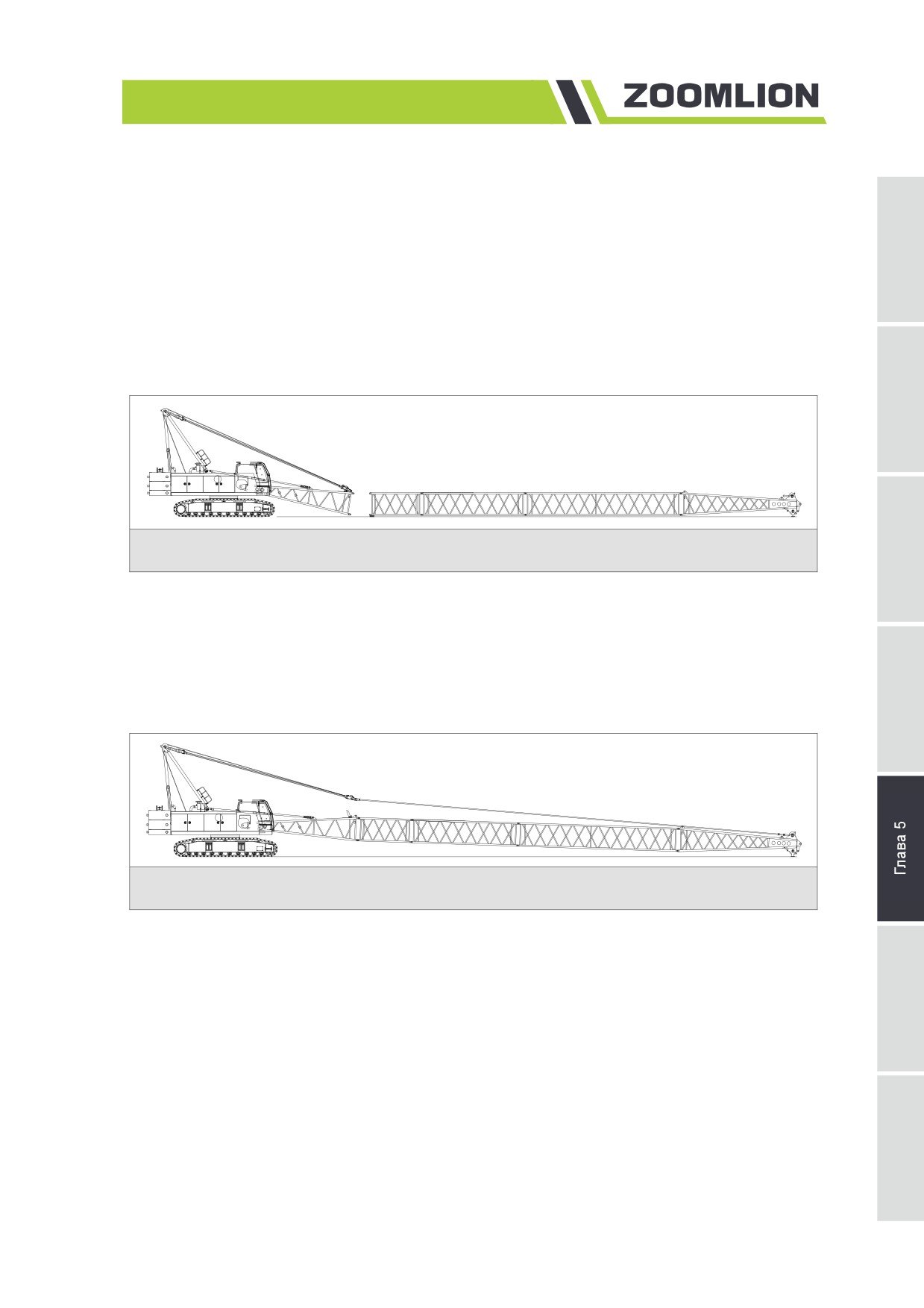

Рисунок 5-13 Монтаж стрелы
5.4.3 Сборка растяжки стрелы
а) Выполните предварительную сборку растяжки стрелы от головной секции стрелы в
соответствии с длиной смонтированной стрелы.
б) Отсоедините подвижные блоки от корневой секции стрелы и соедините их с
растяжкой стрелы.
Рисунок 5-14 Сборка растяжки стрелы
5.4.4 Электрическое соединение
Соединение проводов стрелы показано на нижнем рисунке. Порядок электрического
соединения:
а) Вытащите вилку 7 из кабельного барабана стрелы 2, дотяните ее до головной части
стрелы и вставьте ее в соответствующую розетку в распределительной коробке
стрелы 5. Провод должен быть закреплен на секциях стрелы цепью.
б) Вставьте вилку
1 в розетку, расположенную в передней части поворотной
платформы.
в) Вставьте вилку провода ограничителя высоты подъема крюка главной грузовой
лебедки 6 в отверстие A, расположенное в распределительной коробке 5.
5-23
Если использована вспомогательная грузовая лебедка, то вставьте вилку провода
ограничителя высоты подъема крюка вспомогательной грузовой лебедки в отверстие
B, расположенное в распределительной коробке 5.
г)
Вставьте вилку провода анемометра
4 в отверстие C, расположенное в
распределительной коробке 5.
д) Сигнальная лампа 3 является солнечной лампой, не требует соединения проводов.
1
2
3
4
5
6
7
5
A B C

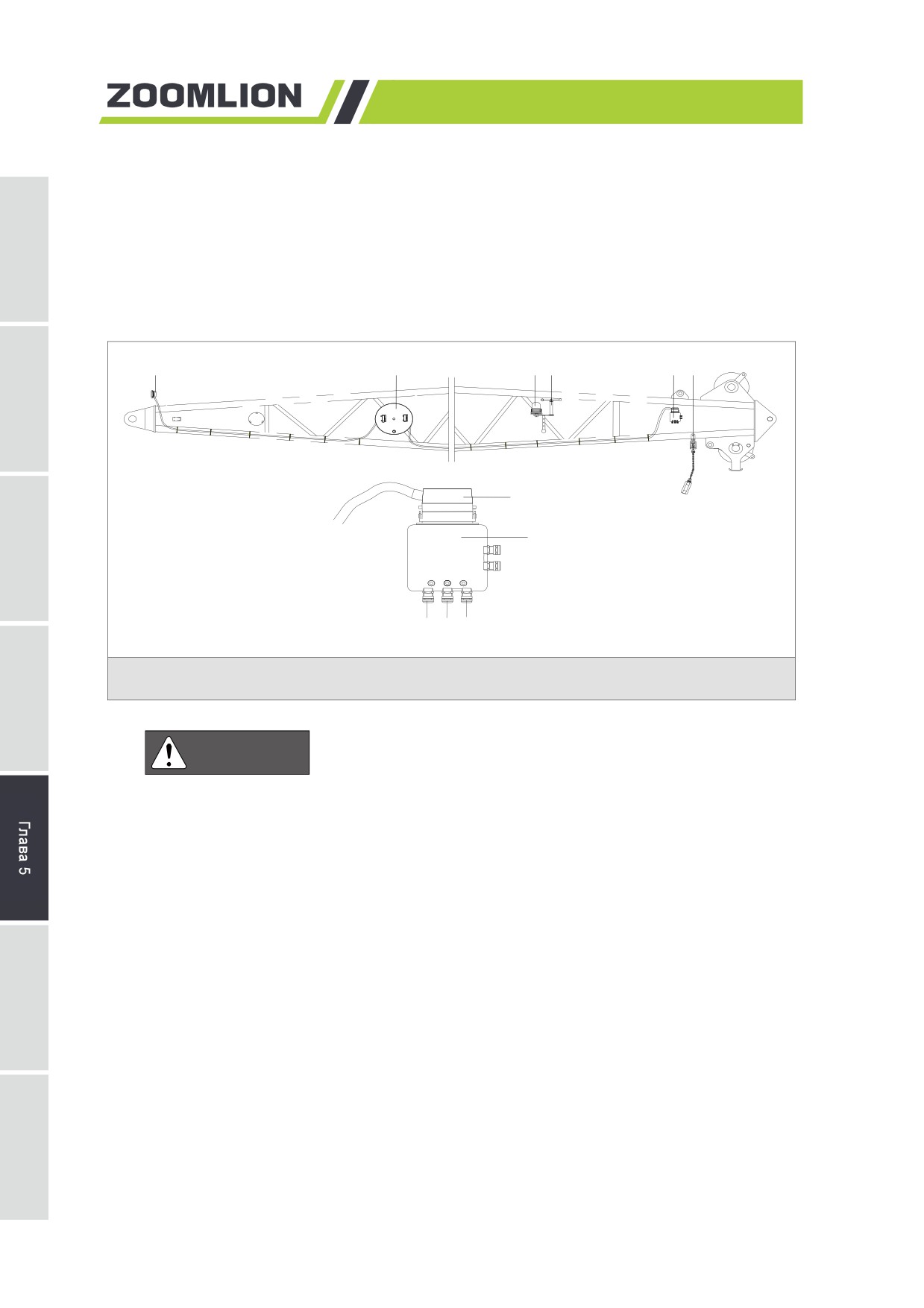

Рисунок 5-15 Соединение проводов стрелы
ВНИМАНИЕ
Электрическое соединение стрелы должно производиться в соответствии с
рисунком 5-15.
После выполнения соединения проводов вставьте ключ в замок зажигания и
поверните его по часовой стрелке в первое положение для включения питания,
потом выполните следующие проверки.
а) Проверка сигнальной лампы на оголовке стрелы
Данная лампа является солнечной лампой, может автоматически регулировать
яркость света по окружающей среде. Проверьте, светится ли данная лампа.
б) Проверка ограничителя высоты подъема крюка
Подхватите грузик ограничителя высоты подъема крюка главной грузовой лебедки,
чтобы концевой выключатель срабатывал. В это время значок "ограничитель высоты
подъема крюка главной грузовой лебедки" на дисплее в кабине крановщика должен
мигать и зуммер должен звучать одновременно.
Проверка ограничителя высоты подъема крюка вспомогательной грузовой лебедки
выполняется одинаковым методом.
в) Проверка анемометра
5-24
Вращая рукой чашки анемометра, проверьте правильность показаний скорости
ветра на дисплее в кабине крановщика.
起
ОПАСНОСТЬ
说
При наличии неисправности необходимо устранить неисправность перде
明
проведением следующей операции.
5.4.5 Монтаж каната и крюковой подвески
а) Размотайте канат с барабана главной грузовой лебедки (или вспомогательной
грузовой лебедки), протяните канат через блок на оголовке стрелы.
б) Управльте стреловой лебедкой, чтобы оголовок стрелы оторвался от земли и
находился над крюковой подвеской
в) Выполните запасовку каната между блоками на оголовке стрелы и блоками
крюковой подвески, установите клиновую втулку и зажим каната.
г)
Установите клиновую втулку на оголовке стрелы и закрепите ее пальцем.
√
×

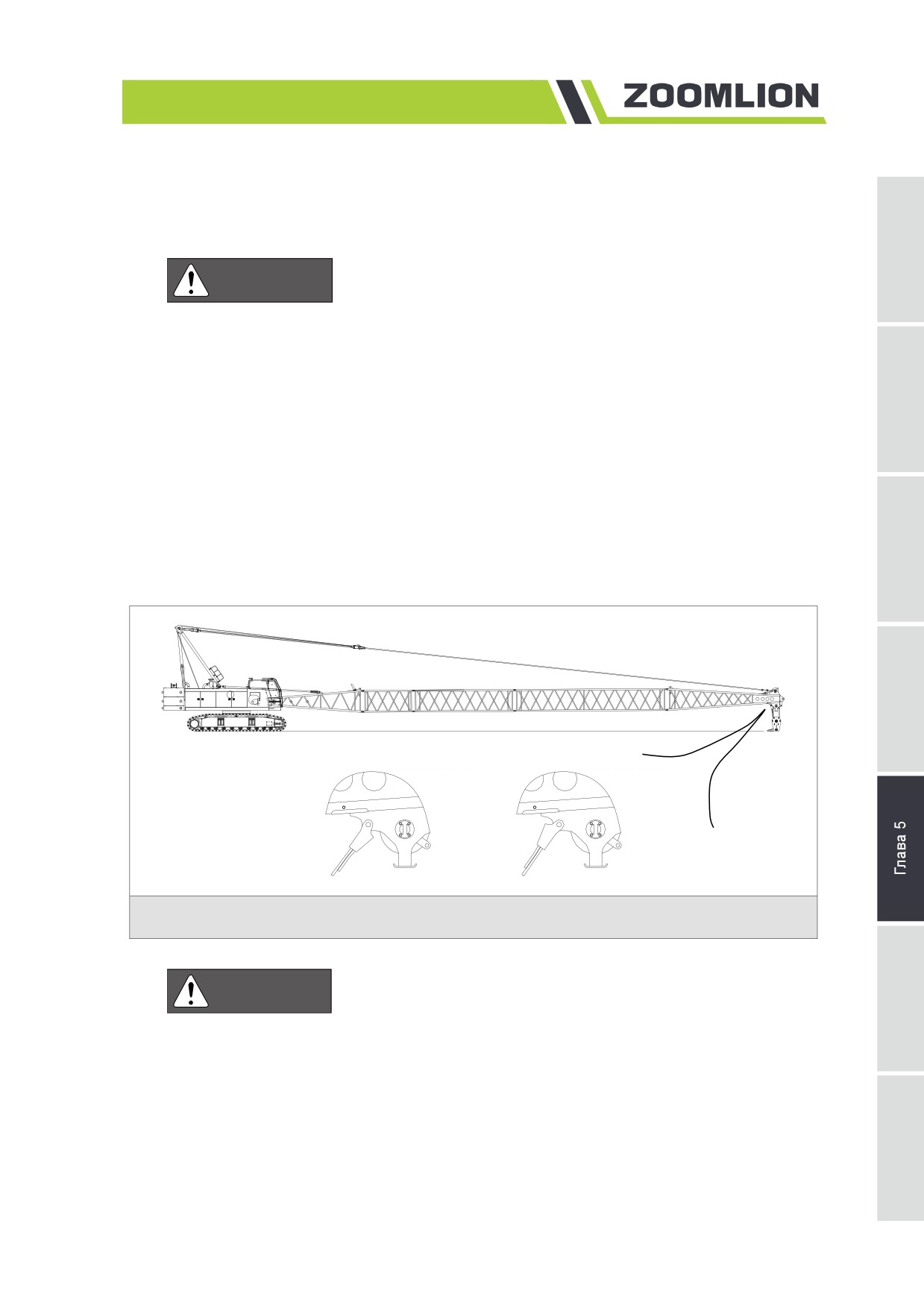

Рисунок 5-16 Монтаж каната и крюковой подвески
ВНИМАНИЕ
При установке клиновой втулки необходимо обратить внимание на направление
установки, неправильная установка может привести к повреждению стрелы..
5.4.6 Подъем стрелы
Переместите назад рычаг управления стреловой лебедкой для подъема стрелы, в то
же время переместите вперед рычаг управления грузовой лебедкой для размотки
каната с барабана грузовой лебедки. Обеспечьте, чтобы крюк не отрывался от земли
5-25
при угле наклона стрелы 30° и менее.

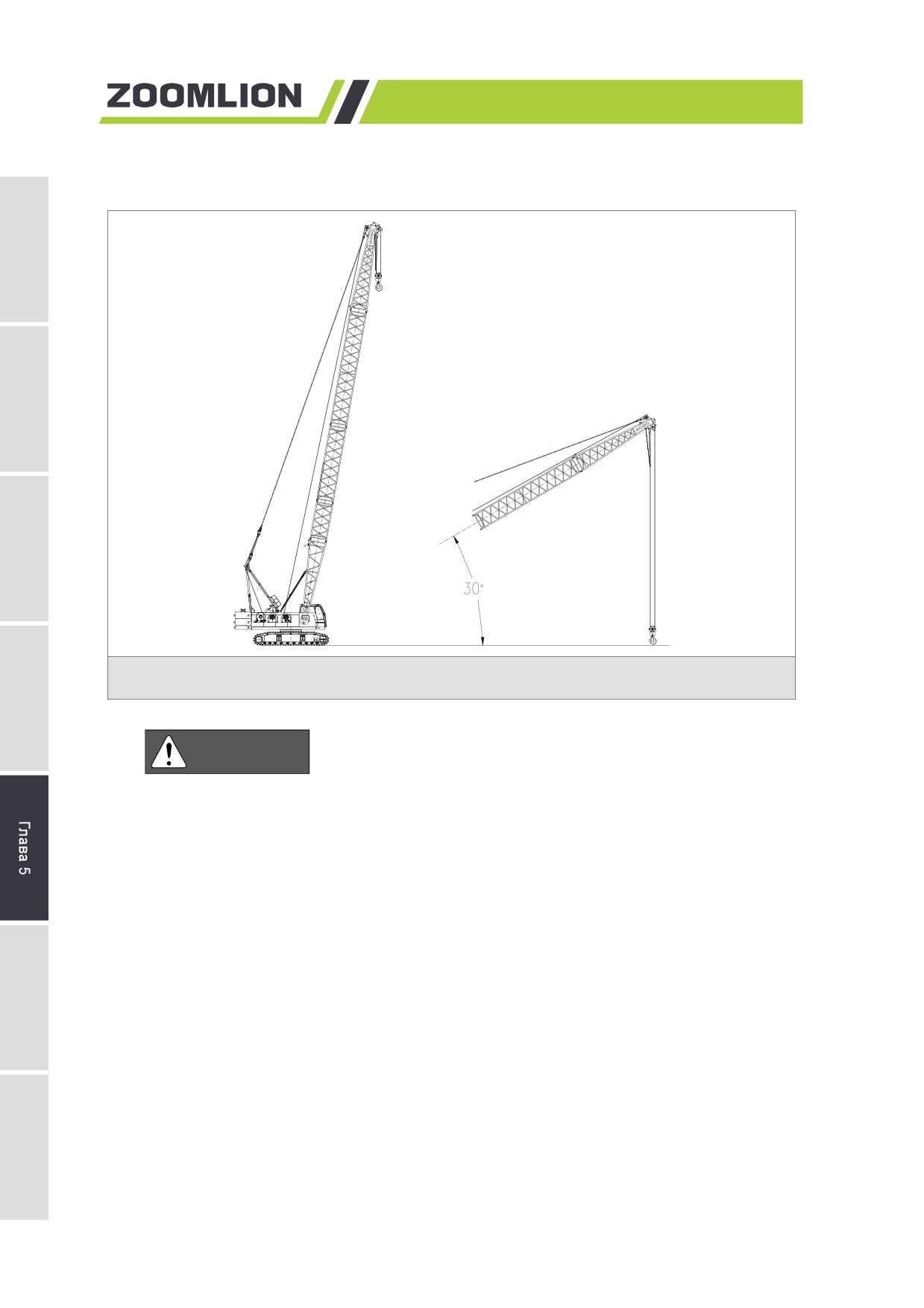

Рисунок 5-17 Подъем стрелы
ВНИМАНИЕ
(1) Демонтаж стрелы следует выполнить в порядке, обратном монтажу стрелы.
(2) Перед подъемом стрелы необходимо убедиться, что все пальцы и оси
закреплены и на стреле нет ослабленных деталей.
5-26
5.5 Монтаж и демонтаж гусака
起
Порядок монтажа гусака (как показано на нижнем рисунке):
重
а) Совместите верхние соединительные отверстия гусака с отверстиями B головной
说
секции стрелы, вставьте пальцы 3 и закрепите их пружинными шплинтами.
明
б) Совместить нижние соединительные отверстия гусака с отверстиями A головной
секции стрелы. Вставьте пальцы 2 и закрепите их пружинными шплинтами.
B
1
A
2
1
3
Рисунок 5-18 Монтаж гусака
ВНИМАНИЕ
(1) Подъем и опускание стрелы с гусаком должны производиться медленно и
плавно, чтобы избежать повреждения гусака из-за ударной нагрузки.
(2) Демонтаж гусака следует выполнить в порядке, обратном монтажу гусака.
5.6 Монтаж и демонтаж жесткого гуська
5.6.1 Подготовительная работа
а) Установите кран в горизонтальное положение.
б) Смонтируйте стрелу, длина стрелы должна быть в пределах от 31 м до 52 м.
в) Убедитесь в готовности вспомогательного крана и безопасной рабочей площадки.
г)
Правильно установите ограничитель грузового момента и другие устройства
безопасности в соответствии с таблицей грузоподъемности.
д) Выберите конфигурацию стрелы и гуська и соответствующую конфигурацию
растяжки в соответствии с проектом производства работ.
5-27
ПРЕДУПРЕЖДЕНИЕ
(1) Работы по монтажу должны выполняться на безопасной рабочей площадке,
иначе существует возможность падения с платформы.
(2) При подъеме оголовка стрелы с помощью вспомогательного крана
необходимо применять как минимум два стропа, номинальное тяговое усилие
каждого из которых не менее 5 т.
(3) Во время извлечения и вставки пальцев запрещается нахождение людей под
стрелой или на движущейся стреле крана.
5.6.2 Сборка жесткого гуська
На нижнием рисунке показана сборка жесткого гуська длиной 11 м.
Соедините секции жесткого гуська пальцами 1 и потом закрепите их пружинными
шплинтами 2.
2
1
G32
G33
G31

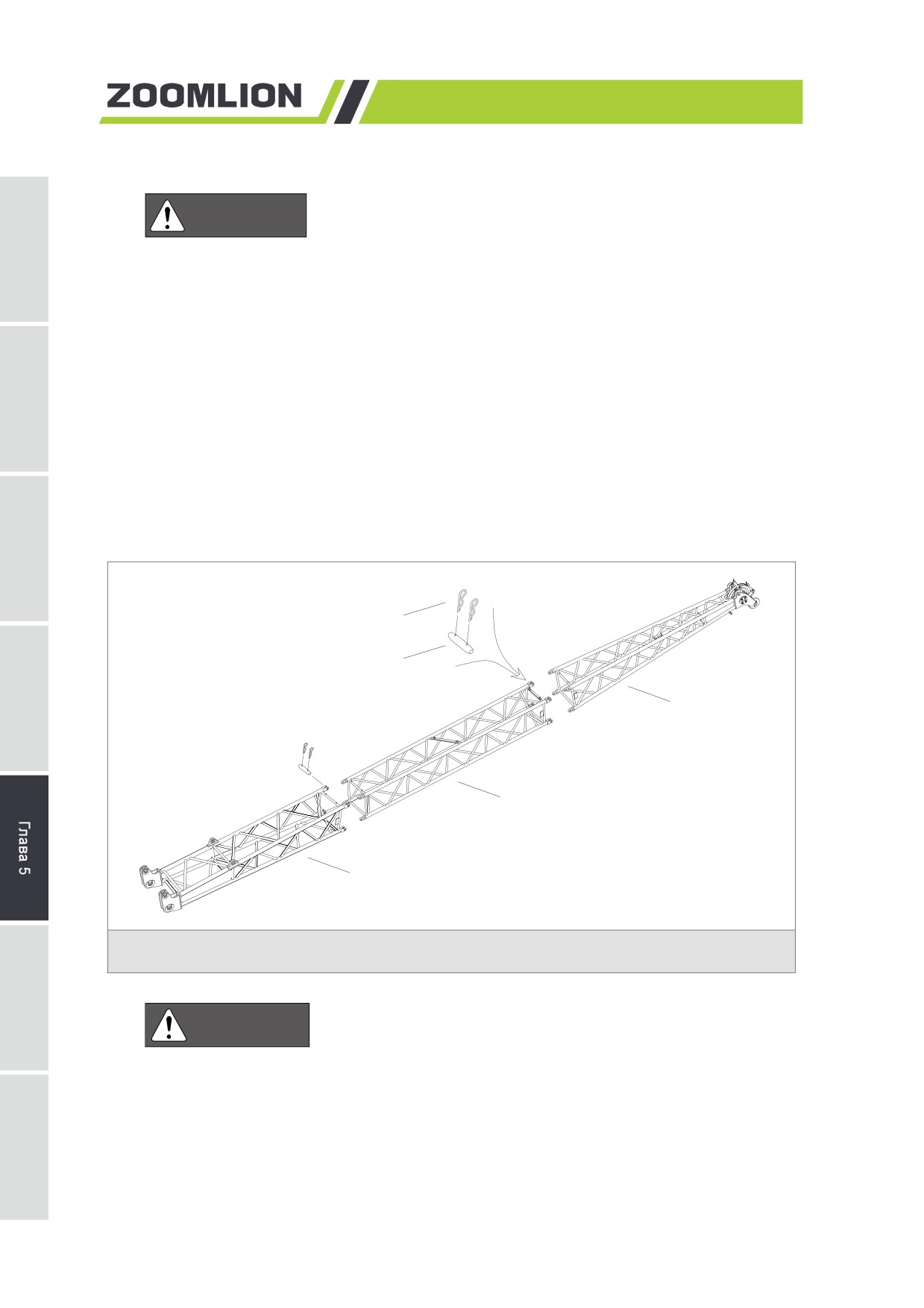

Рисунок 5-19 Сборка жесткого гуська
ВНИМАНИЕ
(1) При сборке жесткого гуська не сдвигайте секцию жесткого гуська по земле,
несоблюдение этого правила может привести к повреждению секции жесткого
гуська.
(2) После выполнение предварительной сборки жесткого гуська подложите шпалу
под корневую секцию гуська.
5-28
5.6.3 Сборка растяжек жесткого гуська
а) Соедините стойку жесткого гуська с корневой секцией жесткого гуська пальцем 1 и
起
закрепите палец стопорной планкой 2.
重
б) Выполните сборку передней растяжки согласно параграфу 5.3. Убедитесь, что
机
пальцы соединения тяговых пластин растяжки закреплены.
说
明
A
2
1
A

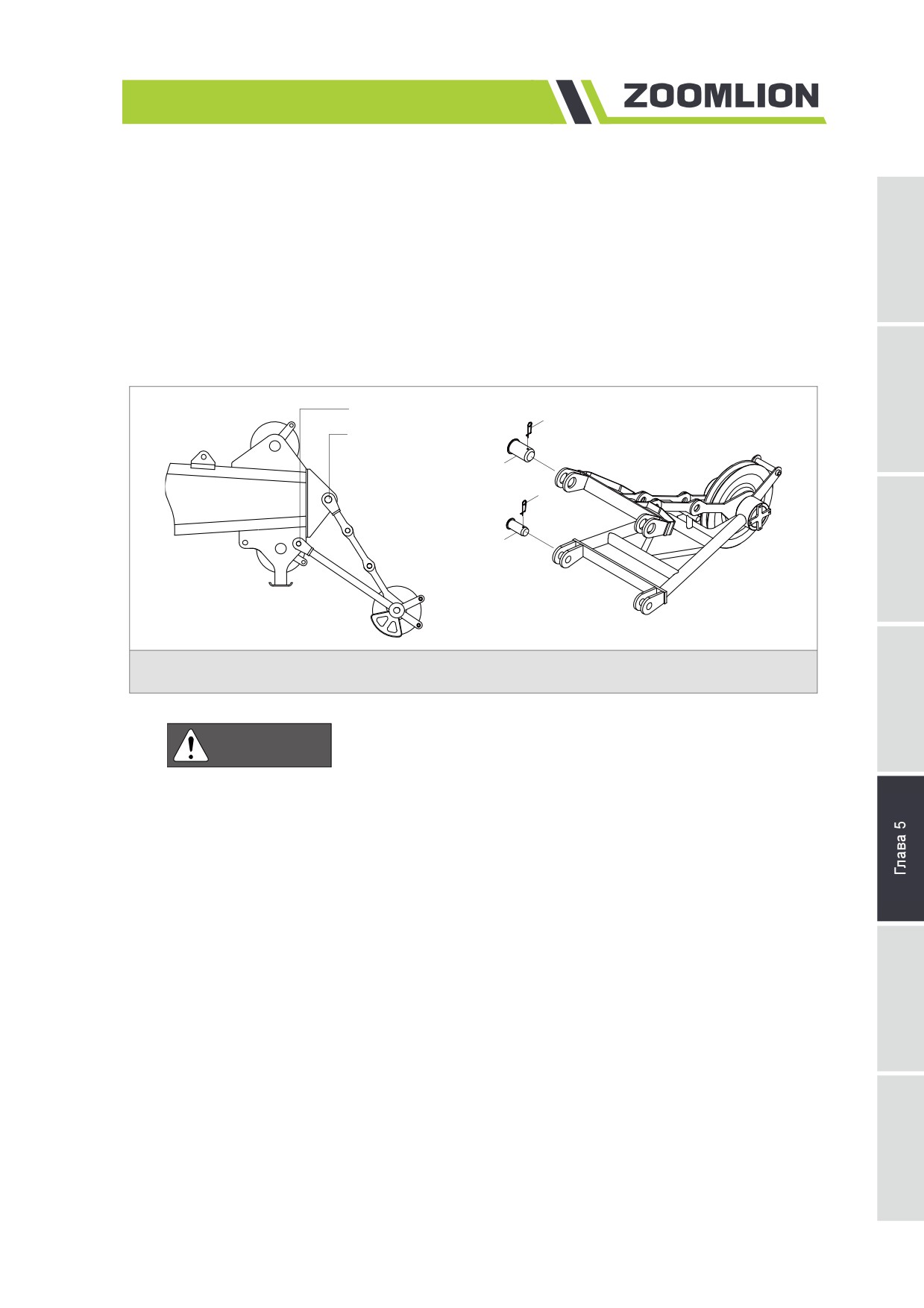

Рисунок 5-20 Монтаж стойки и передней растяжки жесткого гуська
ВНИМАНИЕ
Перед монтажом стойки жесткого гуська следует предварительно соединить
некоторые тяговые пластины задней растяжки жесткого гуська на стойке жесткого
гуська
в) Поднимите стойку жесткого гуська. Когда стойка образует угол с землей в примерно
90°, смонтируйте передний упор для предотвращения запрокидывания жесткого
гуська, как показано на нижнем рисунке.
G74

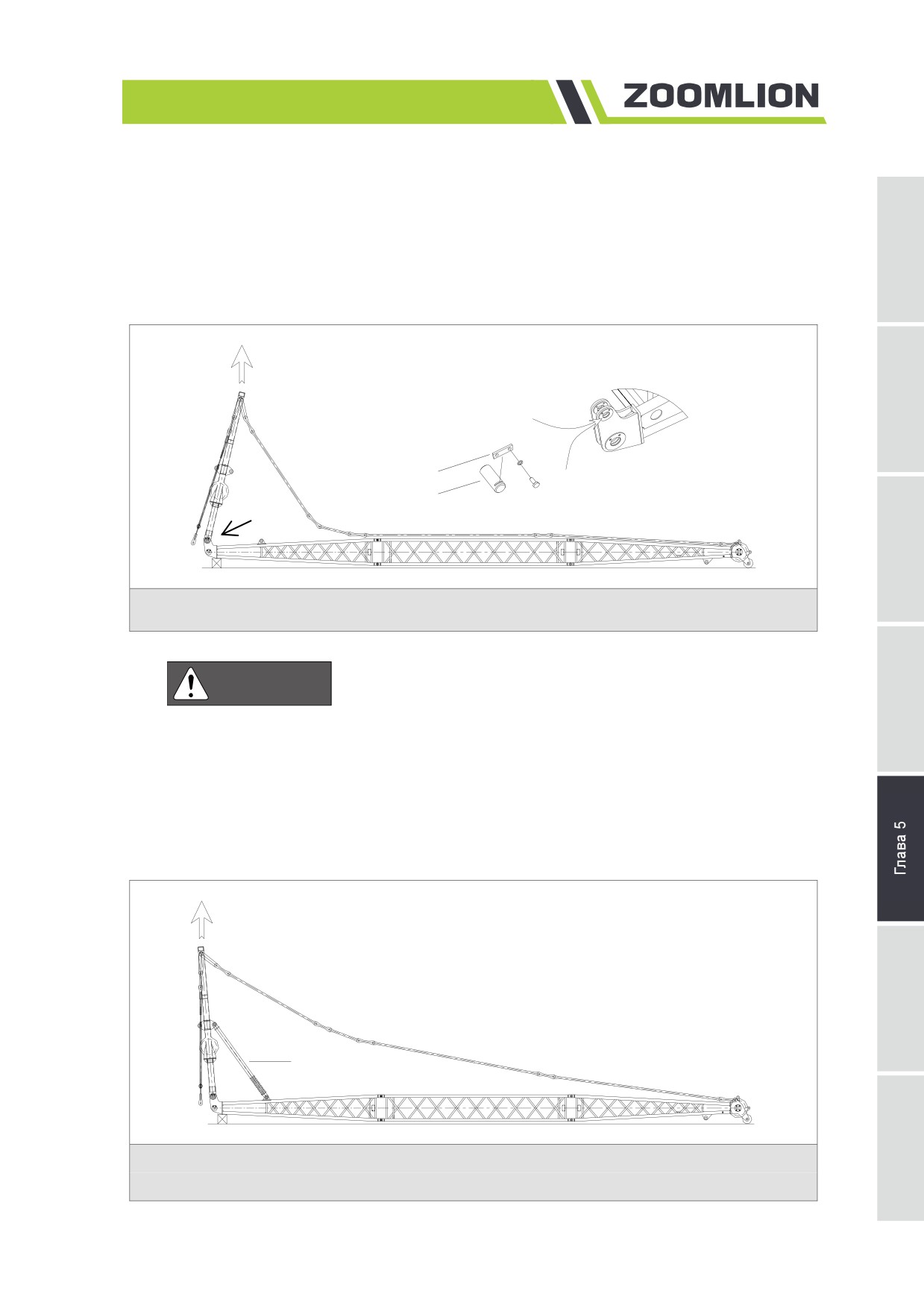

Рисунок 5-21 Монтаж переднего упора для предотвращения запрокидывания жесткого
гуська
5-29
г)
Переместите базовую машину со стрелой до подходящего места, приблизьте
оголовок стрелы к жесткому гуську. Потом с помощью вспомогательного крана
установите весь гусек на оголовке стрелы
(как показано на нижнем рисунке),
соедините гусек с оголовком стрелы пальцем 1 и закрепите палец стопорной
планкой.
д) Смонтируйте заднюю растяжку жесткого гуська и задний упор для предотвращения
запрокидывания жесткого гуська.
ВНИМАНИЕ
Не вставьте палец в середине заднего упора для предотвращения запрокидывания
жесткого гуська.
A
2
1
G75
A

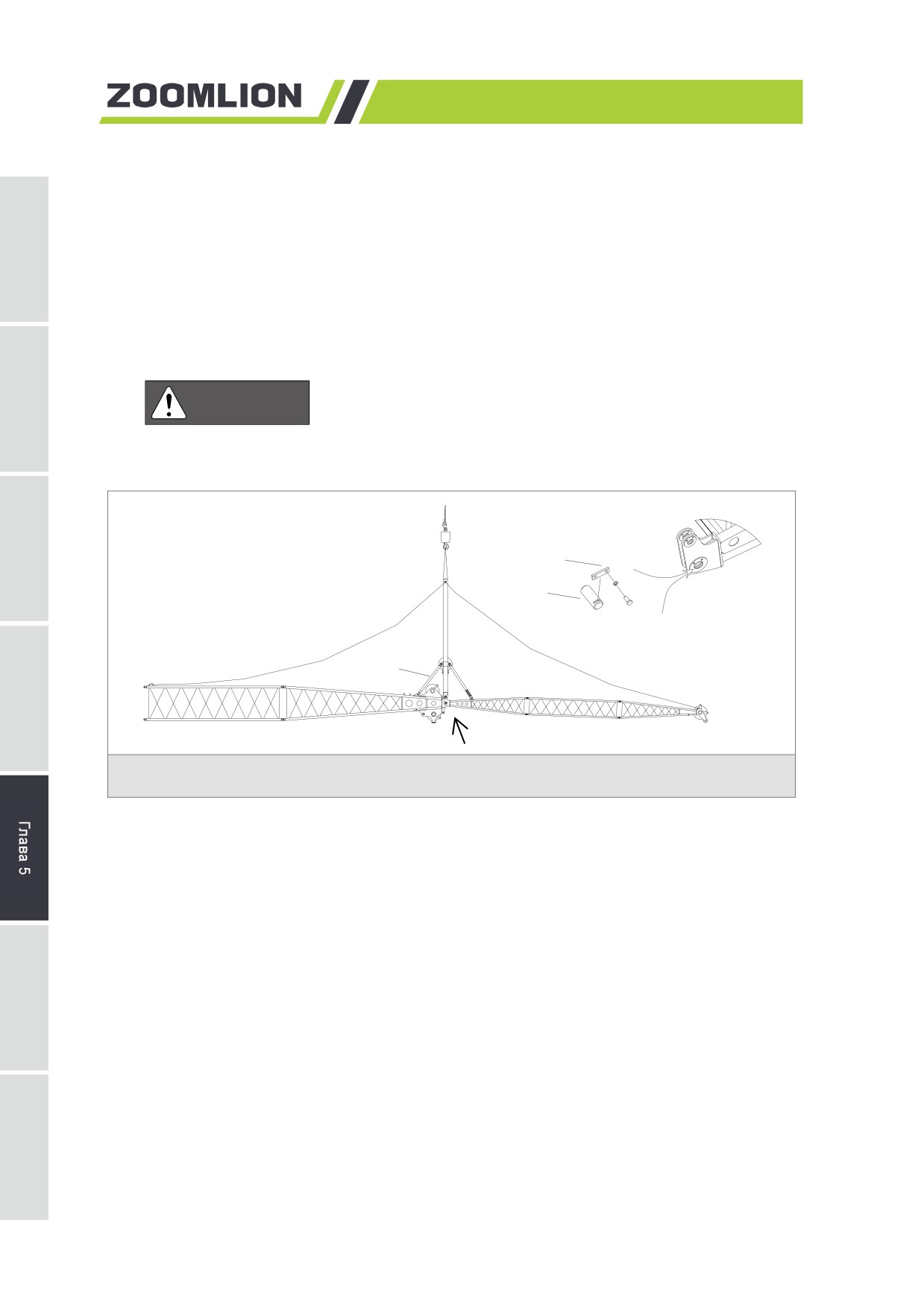

Рисунок 5-22 Монтаж стойки и передней растяжки жесткого гуська
5.6.4 Электрическое соединение
Соединение проводов жесткого гуська показано на нижнем рисунке. Порядок
электрического соединения:
а) Вставьте вилку 1 провода жесткого гуська в отверстие B в распределительной
коробке 4, расположенной в головной секции стрелы.
б) Установите сигнальную лампу 2.
в) Установите концевой выключатель, грузик и цепь 3 ограничителя высоты подъема
крюка вспомогательной лебедки.
5-30
4
2
起
重
机
说
明
3
4
1
A B C

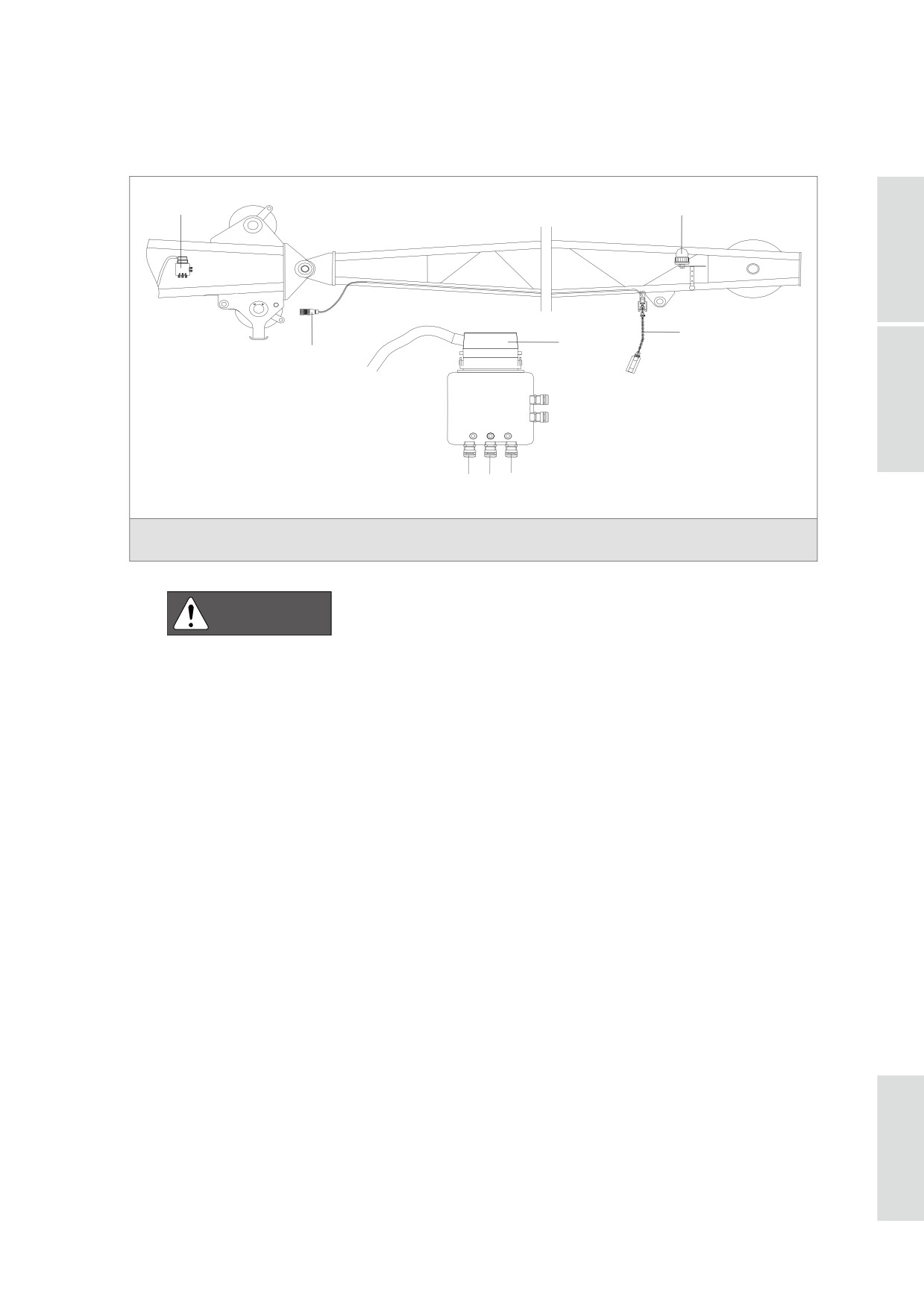

Рисунок 5-23 Соединение проводов жесткого гуська
ВНИМАНИЕ
После выполнения электрического соединения следует включить питание и
проверить работоспособность анемометра, концевого выключателя ограничителя
высоты подъема крюка и т.д..
5.6.5 Монтаж каната и крюковой подвески
а) Размотайте канат с барабана грузовой лебедки, протяните канат через
соответствующие блоки, как показано на нижнем рисунке.
б) С помощью клиновой втулки соедините канат с крюковой подвеской и закрепите
конец каната зажимом.
в) Поднимите стрелу с жестким гуськом. Когда растяжки натянуты и блок на оголовке
гуська будет отрываться от земли, вставьте палец
1 в задний упор для
предотвращения запрокидывания жесткого гуська и закрепите палец 1 пружимным
шплинтом.
A
2
A
1

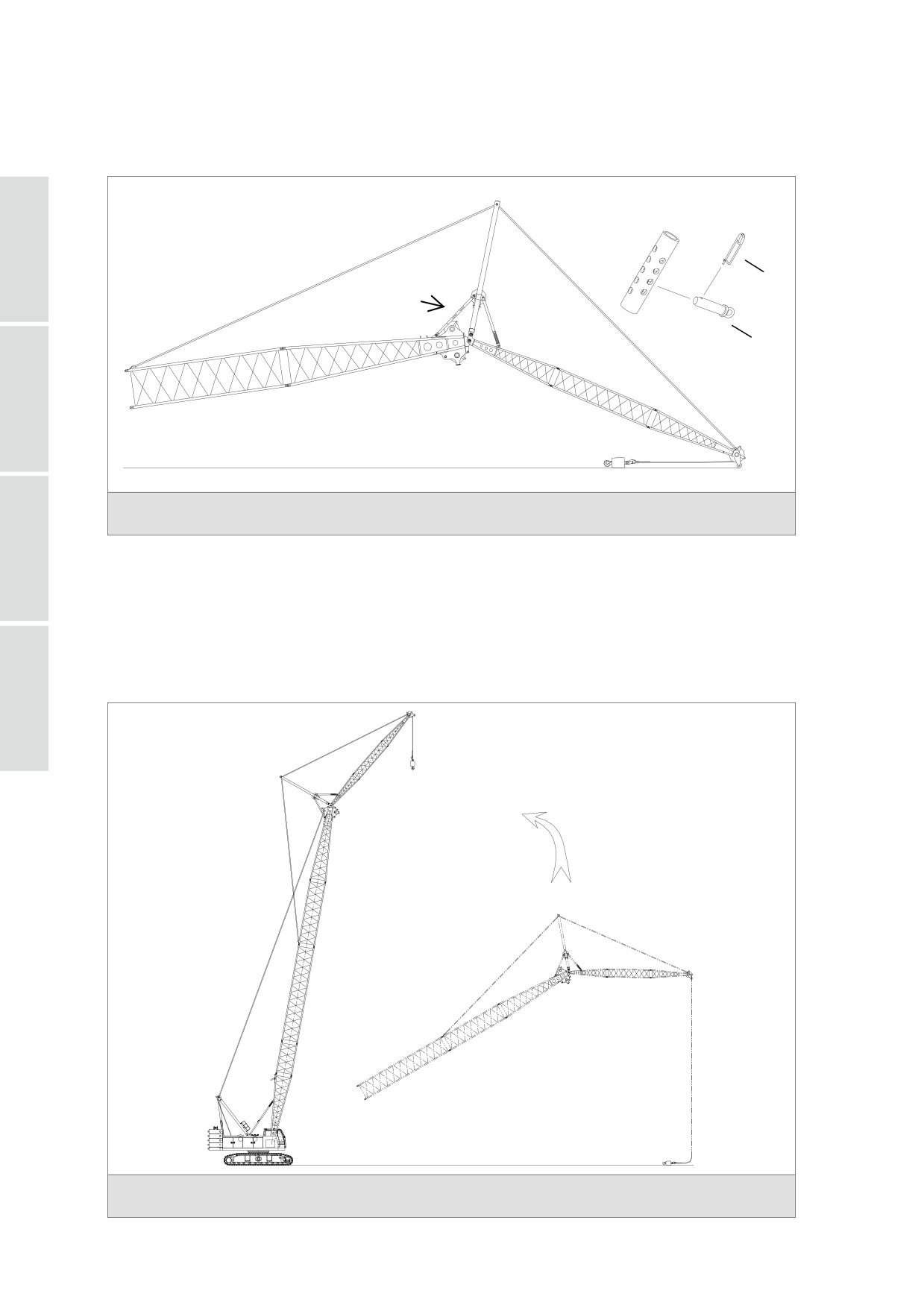

Рисунок 5-24 Монтаж каната и крюковой подвески
5.6.6 Подъем стрелы с жестким гуськом
Переместите назад рычаг управления стреловой лебедкой для подъема стрелы, в то
же время переместите вперед рычаг управления грузовой лебедкой для размотки
каната с барабана грузовой лебедки. Обеспечьте, чтобы крюк не отрывался от земли
при угле наклона стрелы 30° и менее.
Рисунок 5-25 Подъем стрелы с жестким гуськом
ВНИМАНИЕ
(1) Демонтаж жесткого гуська следует выполнить в порядке, обратном монтажу
起
重
жесткого гуська.
机
(2) Перед подъемом стрелы с жестким гуськом необходимо убедиться, что все
说
明 пальцы и оси закреплены и на стреле и гуське нет ослабленных деталей.
5.7 Габаритные размеры и вес основных элементов крана
Для транспортировки данного гусеничного крана его разбирают на несколько частей в
соответствии с соответствующими правилами разборки и перевозки.
В базовую машину включаются гусеничные тележки, рама, поворотная платформа,
А-образный портал, стреловой полиспаст, корневая секция стрелы и т.д.. Общий вес
базовой машины: примерно 41,3 т.
Стреловое оборудование разбирают на секции, при транспортировке секций стрелы и
гуська можно вставить промежуточную секцию гуська в промежуточную секцию стрелы,
но следует закрепить их цепями или лентами.
ВНИМАНИЕ
Если промежуточная секция гуська не закреплена внутри промежуточной секции
стрелы, секция гуська может выкатываться из секции стрелы, что вызовет
серьезные аварии.

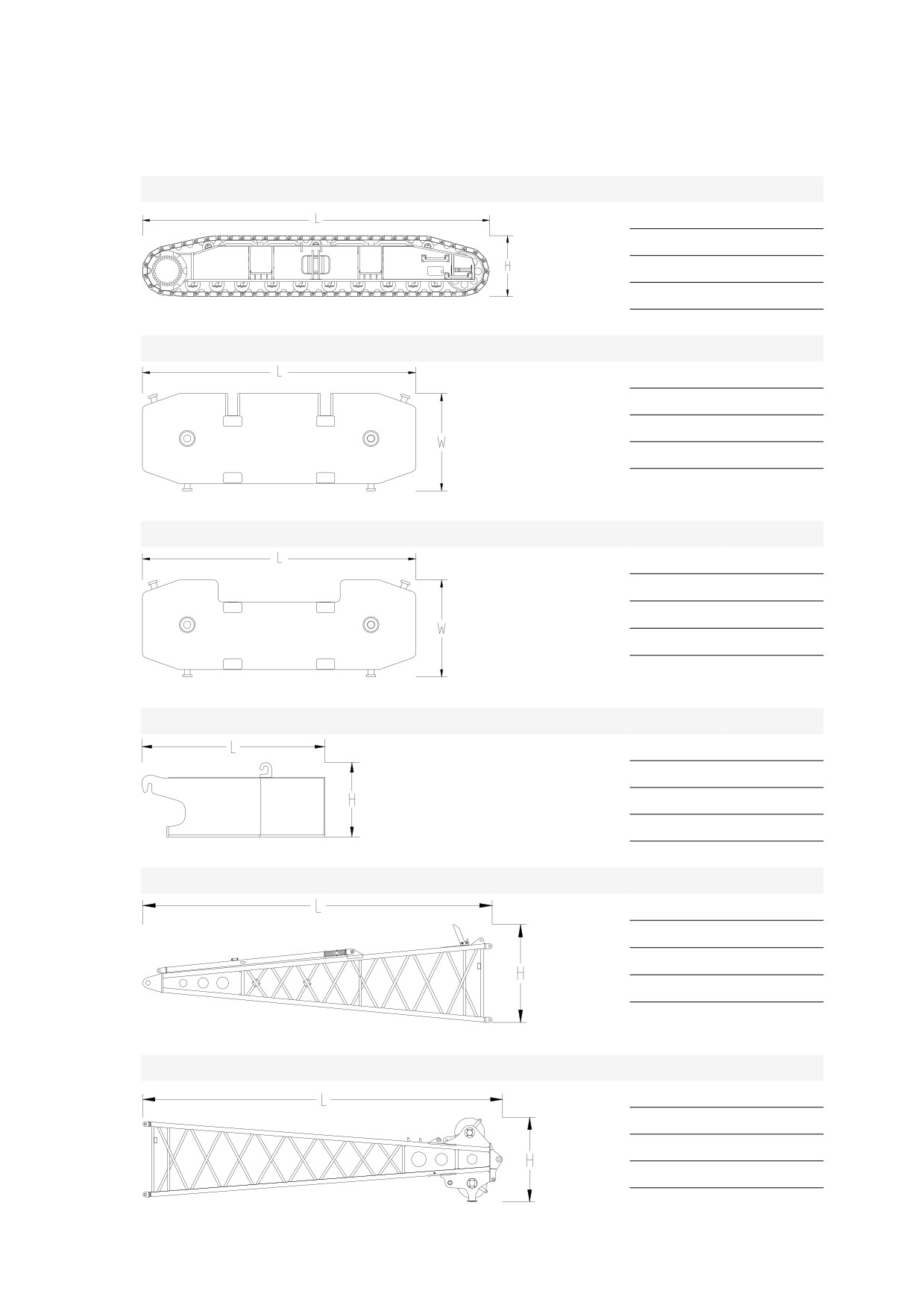

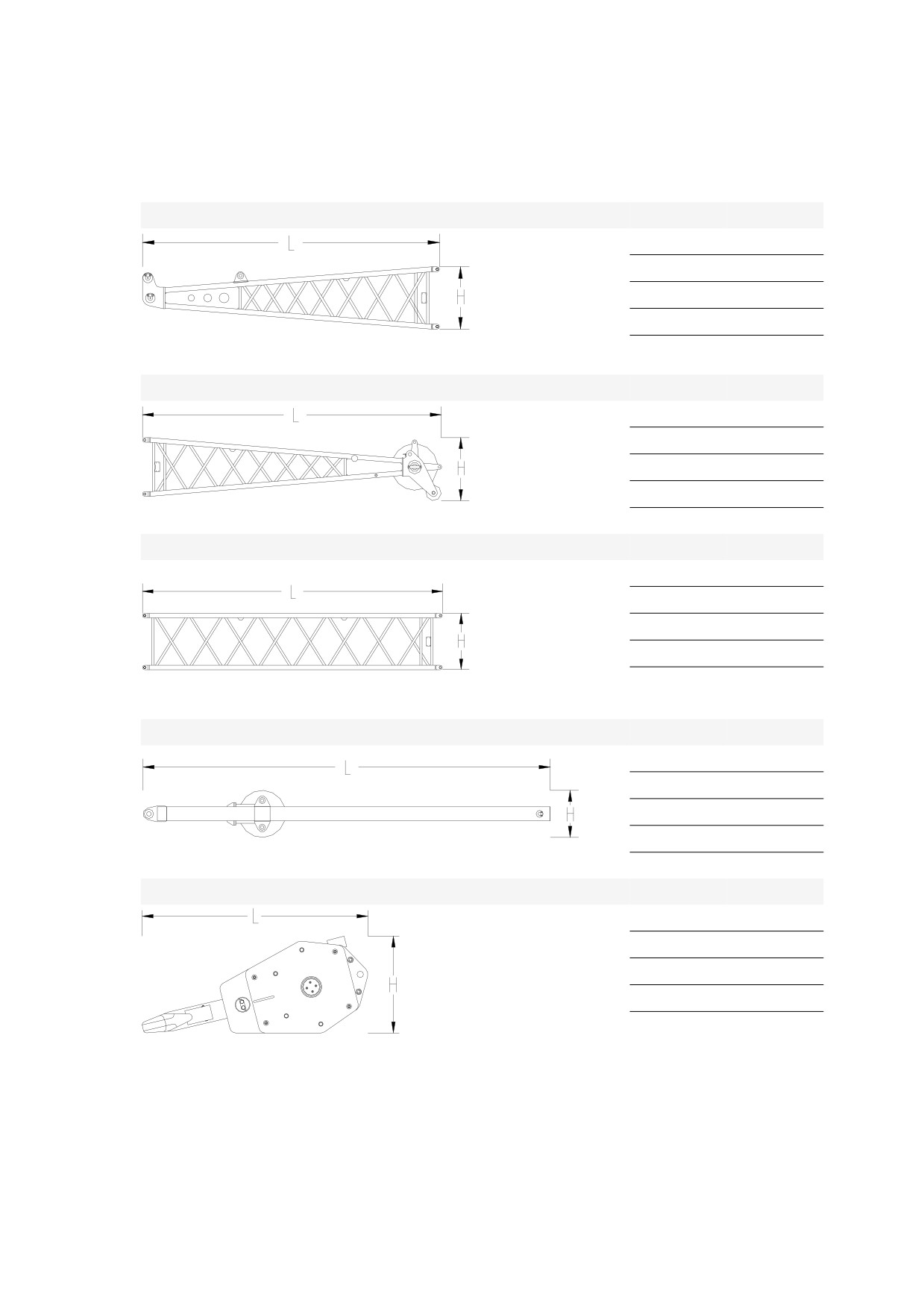

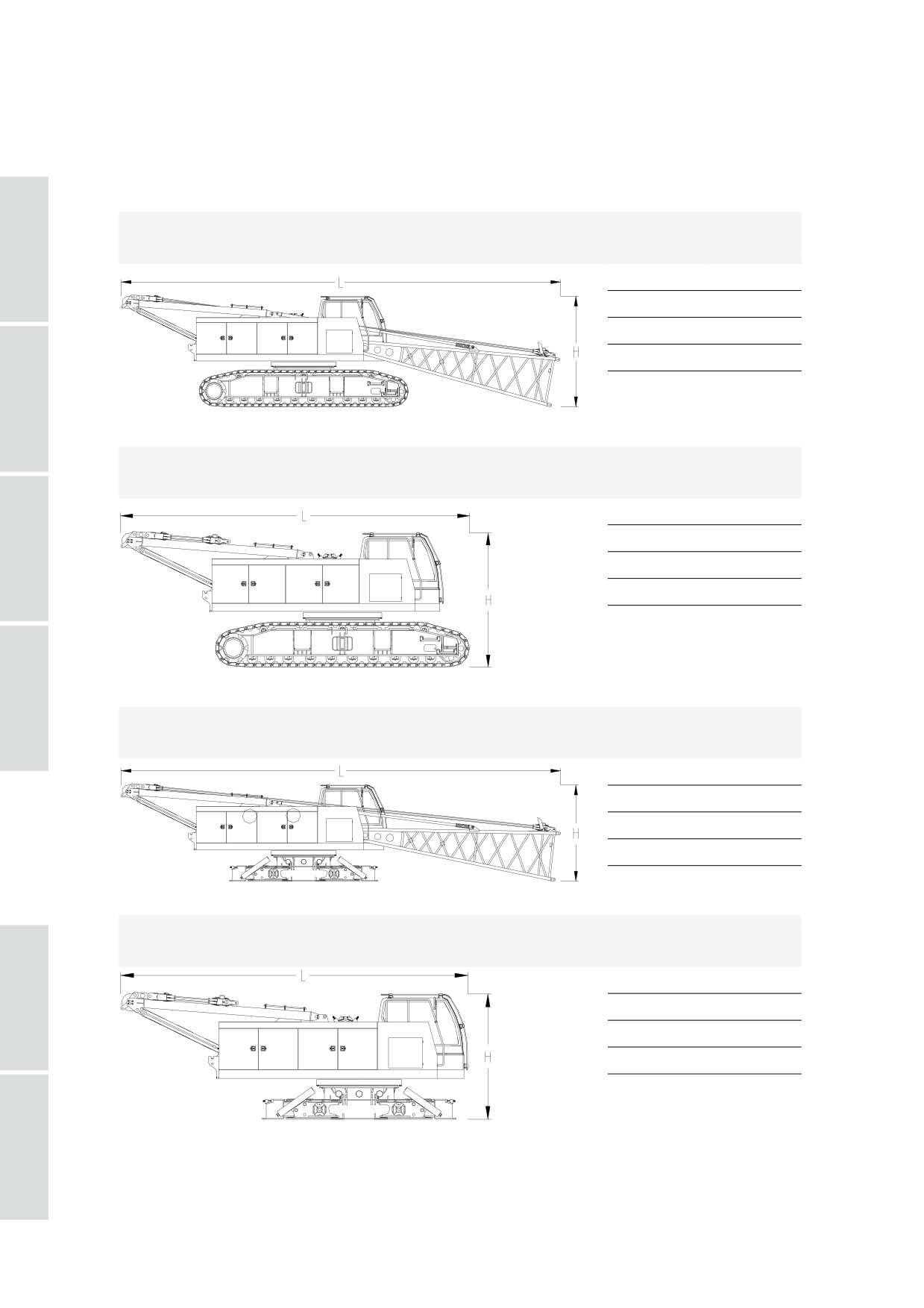

Таблица 5-7 Габаритные размеры и вес основных элементов крана
Базовая машина (с корневой секцией стрелы,
1 шт.
с гусеничными тележками)
Длина, мм
13330
Ширина, мм 3380
Высота, мм
3340
Вес: кг
41300
Базовая машина (без корневой секции стрелы,
1 шт.*
с гусеничными тележками)
Длина, мм
8590
Ширина, мм 3380
Высота, мм
3340
Вес: кг
40230
Базовая машина (с корневой секцией стрелы,
1 шт.*
без гусеничных тележек)
Длина, мм
8710
Ширина, мм 3000
Высота, мм
2900
Вес: кг
24200
Базовая машина (без корневой секции стрелы,
1 шт.*
без гусеничных тележек)
Длина, мм
8060
Ширина, мм 3000
Высота, мм
2900
Вес: кг
23130
Гусеничная тележка в сборе
2 шт.*
Длина, мм
6340
Ширина, мм 1090
起
Высота, мм
1130
重
机
Вес: кг
8560
说
明
Поддон противовеса
1 шт.
Длина, мм
3720
Ширина, мм 1320
Высота, мм
550
Вес: кг
5000
Плита противовеса
4 шт.
Длина, мм
3720
Ширина, мм 1320
Высота, мм
450
Вес: кг
6750
Баласт
2 шт.
Длина, мм
1860
Ширина, мм 1330
Высота, мм
755
Вес: кг
4500
Корневая секция стрелы
1 шт.*
Длина, мм
6650
Ширина, мм 1690
Высота, мм
1860
Вес: кг
1070
Головная секция стрелы
1 шт.
Длина, мм
7130
Ширина, мм 1690
Высота, мм
1675
Вес: кг
1250

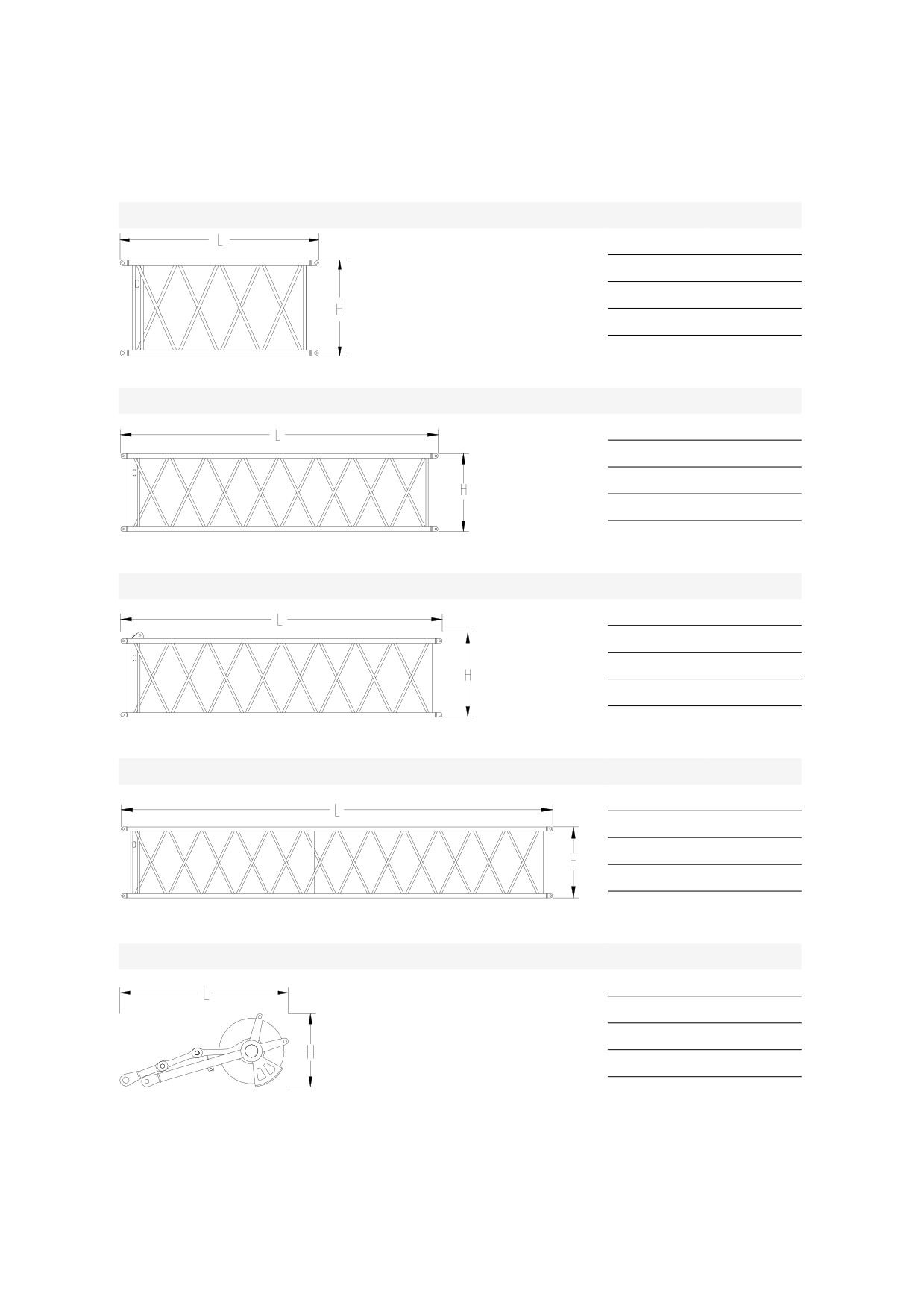

Секция стрелы 3 м
2 шт.*
Длина, мм
3090
Ширина, мм 1690
Высота, мм
1500
Вес: кг
265
Секция стрелы 6 м
1 шт.*
Длина, мм
6090
Ширина, мм 1690
Высота, мм
1500
Вес: кг
455
Секция стрелы А 6 м
1 шт.*
Длина, мм
6090
Ширина, мм 1690
Высота, мм
1610
Вес: кг
545
Секция стрелы 9 м
4 шт.*
Длина, мм
9090
Ширина, мм 1690
Высота, мм
1500
Вес: кг
645
Гусак
1 шт.
Длина, мм
1550
Ширина, мм 590
Высота, мм
670
Вес: кг
120
Корневая секция жесткого гуська
1 шт.*
Длина, мм
3630
起
Ширина, мм 960
重
机
Высота, мм
760
说
Вес: кг
190
明
Головная секция жесткого гуська
1 шт.*
Длина, мм
3875
Ширина, мм 960
Высота, мм
760
Вес: кг
280
Секция жесткого гуська 4 м
3 шт.*
Длина, мм
4060
Ширина, мм 960
Высота, мм
760
Вес: кг
165
Стойка жесткого гуська
1 шт.*
Длина, мм
5210
Ширина, мм 640
Высота, мм
600
Вес: кг
445

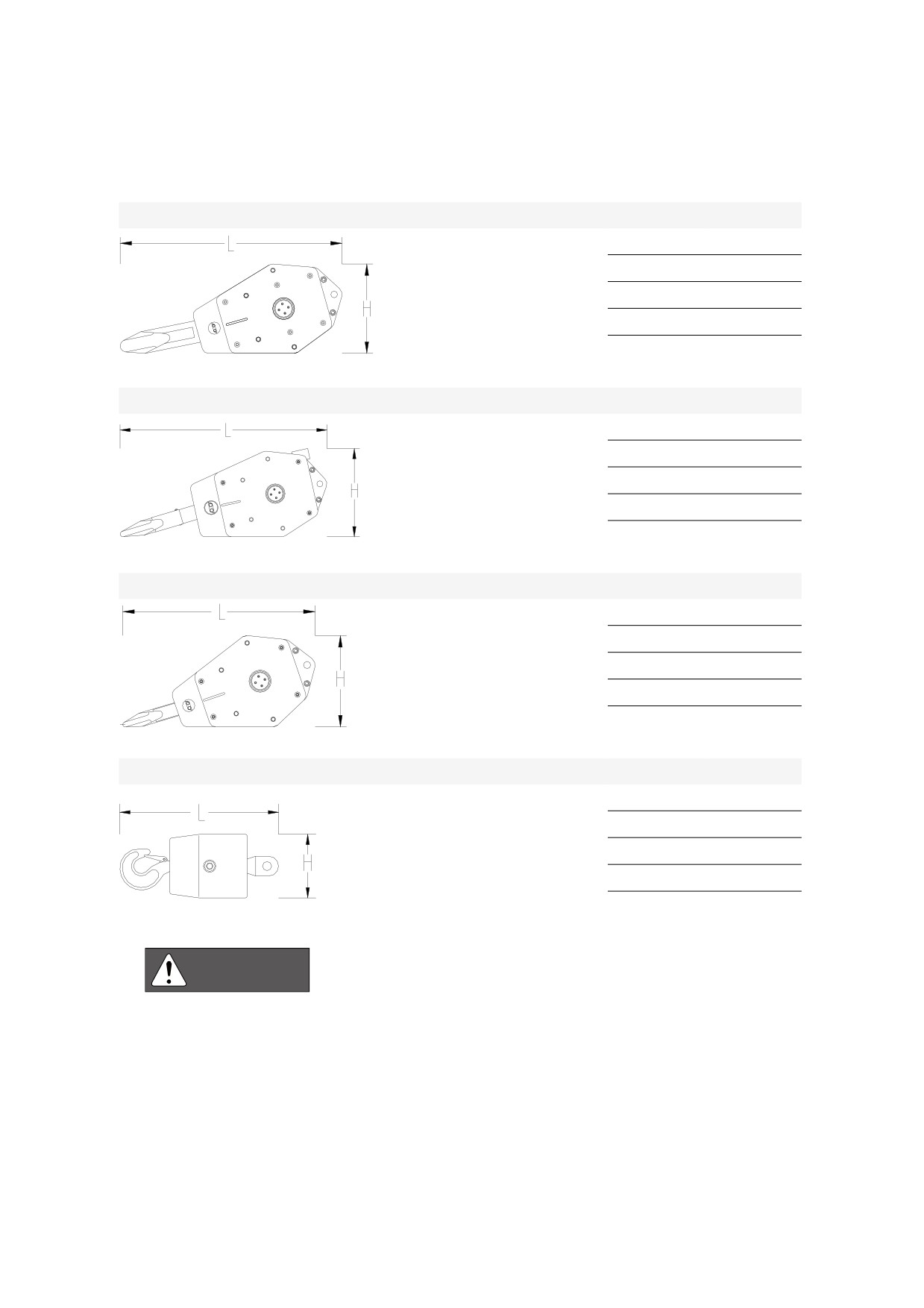

Крюковая подвеска 100 т
1 шт.*
Длина, мм
1925
Ширина, мм 845
Высота, мм
820
Вес: кг
1630
Крюковая подвеска 80 т
1 шт.*
Длина, мм
1820
Ширина, мм 725
Высота, мм
730
Вес: кг
1250
Крюковая подвеска 50 т
1 шт.*
Длина, мм
1910
Ширина, мм 675
Высота, мм
810
Вес: кг
1360
Крюковая подвеска 30 т
1 шт.*
Длина, мм
1550
Ширина, мм 550
Высота, мм
740
Вес: кг
763
Крюковая подвеска 12 т
1 шт.*
Длина, мм
965
Ширина, мм 385
Высота, мм
385
Вес: кг
470
ВНИМАНИЕ
(1) Вышеуказанные элементы не чертиться в определенном масштабе, размеры,
приведенные в верхней таблице, являются габаритными.
(2) Вес, приведенный в верхней таблице, не включает вес упаковки. Фактический
вес элемента может быть неодинаковым с приведенным в верхней таблице
весом из-за погрешности изготовления.
(3) Размеры и вес элементов могут измениться из-за технического
совершенствования, фактические размеры и вес элементов зависят от крана,
выпущенного с завода.
5.8 Транспортировка и хранение крана
5.8.1 Способ транспортировки и соответствующие правила
起
а) Данный гусеничный кран перевозится в разобранном виде. Гусеничный кран
机
транспортируют на большие расстояния трайлером, поездом или другими
说
明 транспортными средствами.
б) При транспортировании надо крепко запереть двери и окна, закрепить перевозимые
элементы веревками и применить необходимые меры для защиты от дождя, удара,
паденья с высоты.
в) При транспортировке следует разбрать гусеничный кран на несколько частей в
соответствии с допустимыми габаритами и массой транспортных средств и
местными правилами о транспорте. Запрещается перегрузка и нарушение правил.
Габаритные размеры и вес основных элементов данного крана смотрите в таблице
5-7.
г)
При транспортировке нужно надежно закрепить перевозимые элементы во
избежание повреждений и их падения.
д) Если у Вас есть вопросы о данном кране при составлении плана транспортировки,
обращайтесь к нашей компании.
5.8.2 Правила хранения крана
Гусеничный кран, эксплуатация которого не планируется в течение 6 месяцев и более,
должен быть поставлен на хранение.
а) Вытрите пыль и жирный нагар с корпуса крана, соблюдайте чистоту корпуса.
б) Полностью втяните все штоки гидроцилиндров.
в) Снимите аккумуляторную батарею и храните ее в сухом и проветриваемом
помещении. Заряжайте аккумуляторную батарею регулярно.
г)
Смажьте все открытые рабочие поверхности консистентной смазкой во избежание
коррозии.
д) Очистите канаты от пыли и песка, снова смажьте их графитной консистентной
смазкой на кальциевой основе ZG-3.
е) Гусеничный кран должен храниться на складе. Если кран хранится на открытом
воздухе, то необходимо закрыть его брезентом. В дождевой сезон надо регулярно
проверять кран, чтобы избежать коррозии. Зимой надо защитить кран от замерзания
ж) Запускайте кран раз в месяц и оставляйте механизмы работать на холостом ходу,
чтобы проверить их работоспособность.
з) Специальный персонал должен отвечать за сохранность крана, чтобы кран мог быть
сразу запущен в эксплуатацию в случае, когда он потребуется.
ВНИМАНИЕ
Перед запуском крана, который долгое время не эксплуатировался, необходимо
производить всестороннюю проверку.
