Zoomlion Кран стреловой самоходный гусеничный ZCC100H. Руководство - часть 2
Предназначены для ограничения давления в гидравлическом контуре на заданном
уровне, что позволяет избежать повреждений гидронасоса и гидромотора и избежать
перегрузки гидросистемы.
н)
Храповой механизм стреловой лебедки
Предназначен для блокировки стреловой лебедки при останове крана.
о)
Кнопка аварийной остановки
При нажатии данной кнопки в аварийных случаях двигатель останавливается и все
крановые операции прекращаются сразу.
п)
Трехцветная сигнальная лампа
Данная сигнальная лампа показывает состояние нагрузки зеленым, желтым и
красным огнями.
Зеленый огонь - до 90% номинальной грузоподъемности.
Желтый огонь - от 90% до 100% номинальной грузоподъемности.
Красный огонь - более 100% номинальной грузоподъемности, перегрузка.
р)
Сигнализатор поворота (опционное оборудование)
Данный сигнализатор сигнализирует звуковым и световым сигналами при повороте
поворотной платформы.
с)
Сигнализатор передвижения (опционное оборудование)
Данный сигнализатор сигнализирует звуковым и световым сигналами при
передвижении крана.
т)
Система наблюдения (опционное оборудование)
Допускается оборудовать кран видеокамерами наблюдения и монитором для
наблюдения за работой лебедок и мертной зоной сзади базовой машины крана.
ВНИМАНИЕ
(1)
Группа режима работы:
- крана в целом
A3
– механизма подъема
M4
– механизма изменения вылета M4
- механизма поворота
M3
– механизма передвижения
M2
(2)
Данный кран предназначен для погрузочно-разгрузочных работ. В качестве
грузозахватных органов данный кран использует крюковые подвески.
Запрещается использовать трамбовки, драглайны, магнитные грейферы и
буросекущие сваи и молотоки в качестве сменного навесного рабочего
оборудования, это может сократить срок службы крана.
2.4 Технические данные
2.4.1 Габаритные размеры
起

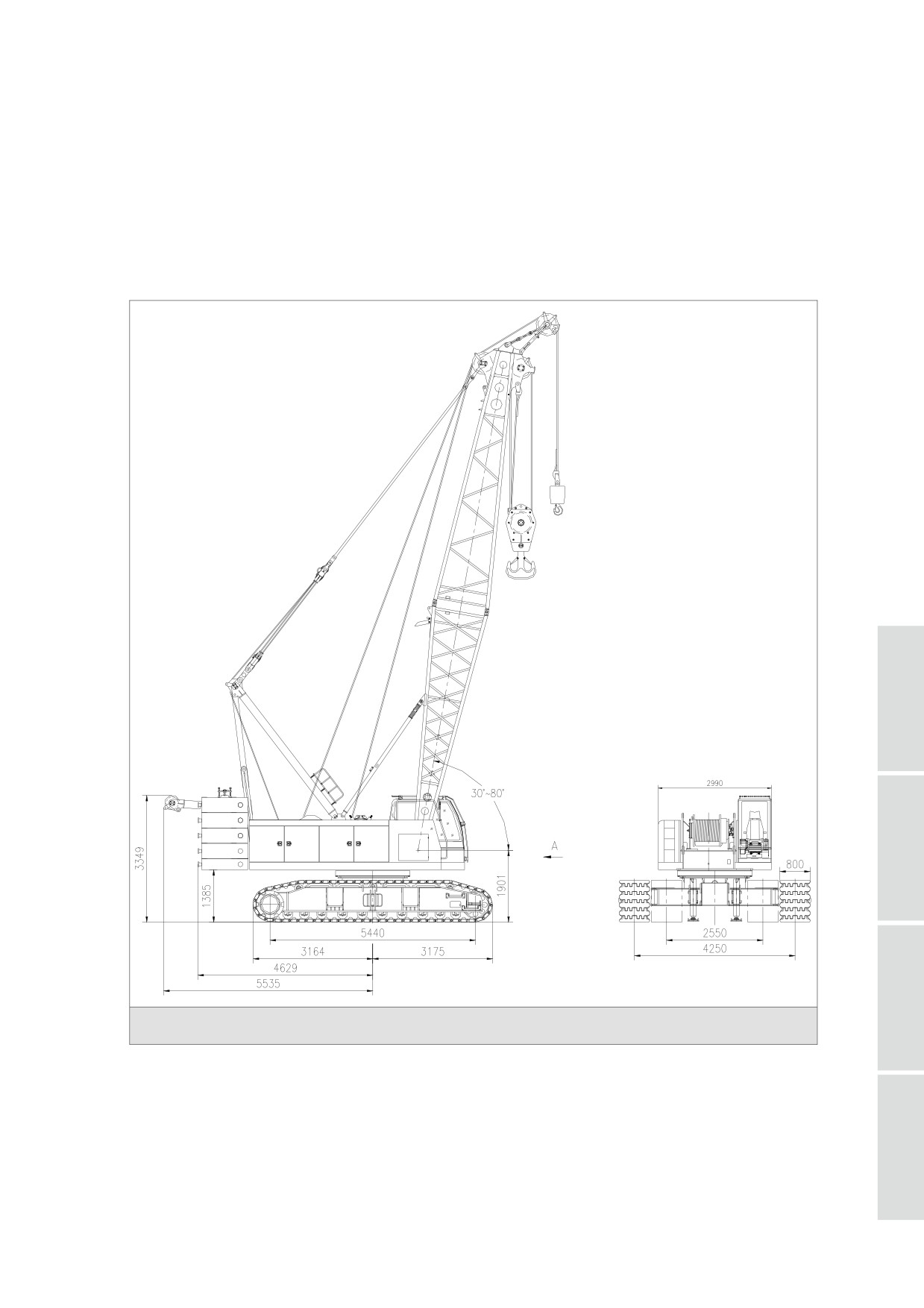

Габаритные размеры данного крана показаны на нижнем рисунке.
机
说
明
Вид со стороны А (стреловые
оборудования сняты)
Рисунок 2-5 Внешний вид крана в целом
2.4.2 Основные технические характеристики
Основные технические характеристики смотрите в нижней таблице. Приведенные в
нижней таблице элементы не входят в стандартную комплектацию, конкретная
комплектация указана в подписанном официальном контракте.
Таблица 2-4 Основные технические характеристики
Единица
Параметры
Значения
Примечание
измерения
Макс. грузовой момент
т×м
390
Макс. грузоподъемность
т
100
Макс. грузоподъемность на жестком
т
12
гуське
Длина стрелы
м
13~64
Длина жесткого гуська
м
7~19
Макс. длина стрелы с жестким гуськом
м
52 + 19
Угол наклона стрелы
°
30~80
Угол установки жесткого гуська
°
15, 30
Макс. скорость одинарного каната
м/мин
141
грузовой лебедки
Макс. скорость одинарного каната
м/мин
109
стреловой лебедки
Частота вращения поворотной
об/мин.
0~2,4
платформы
Скорость передвижения
км/ч
0~1,3
Способность преодолевать подъем
％
30
Удельное давление на грунт
МПа
0,097
На основной
стреле
Собственный вес крана в целом
т
86
установлена
крюковая
подвеска
Противовес
т
29,0
Включая портал и
13300×5050(33
Габаритные размеры (Д×Ш×В)
мм
корневую секцию
80)×3270
стрелы
Единица
Параметры
Значения
Примечание
измерения
WP7G270E3
起
Модель
WP7G270E301
Weichai
重
01
机
Номинальная мощность /
说
199/2000
199/2000
Дви
атель
частота вращения
Макс. крутящий момент /
1200/(1200-1
1200/1200-1500
частота вращения
500)
Уровень выброса
/
China 3
Гусеничные
мм
2550×5440×800
Ширина колеи × длина опорной
тележки втянуты
поверхности гусеницы × ширина
Гусеничные
гусеничной ленты
мм
4250×5440×800
тележки
выдвинуты
Уровень внешнего шума при
дБ
≤107
работе
Шум
Уровень шума в кабине при
дБ
≤85
работе
ВНИМАНИЕ
(1) Скорость одинарного каната лебедки, частота вращения поворотной
платформы и скорость передвижения изменяются с изменением нагрузки.
(2) Удельное давление на грунт, приведенное в верхней таблице, является
среднем значением, фактическое максимальное удельное давление на
грунт определяется в зависимости от фактического режима работы.
2.5 Зоны работы и таблицы грузоподъемности
2.5.1 Стреловые исполнения S-1 и S-2
Единица измерения: м

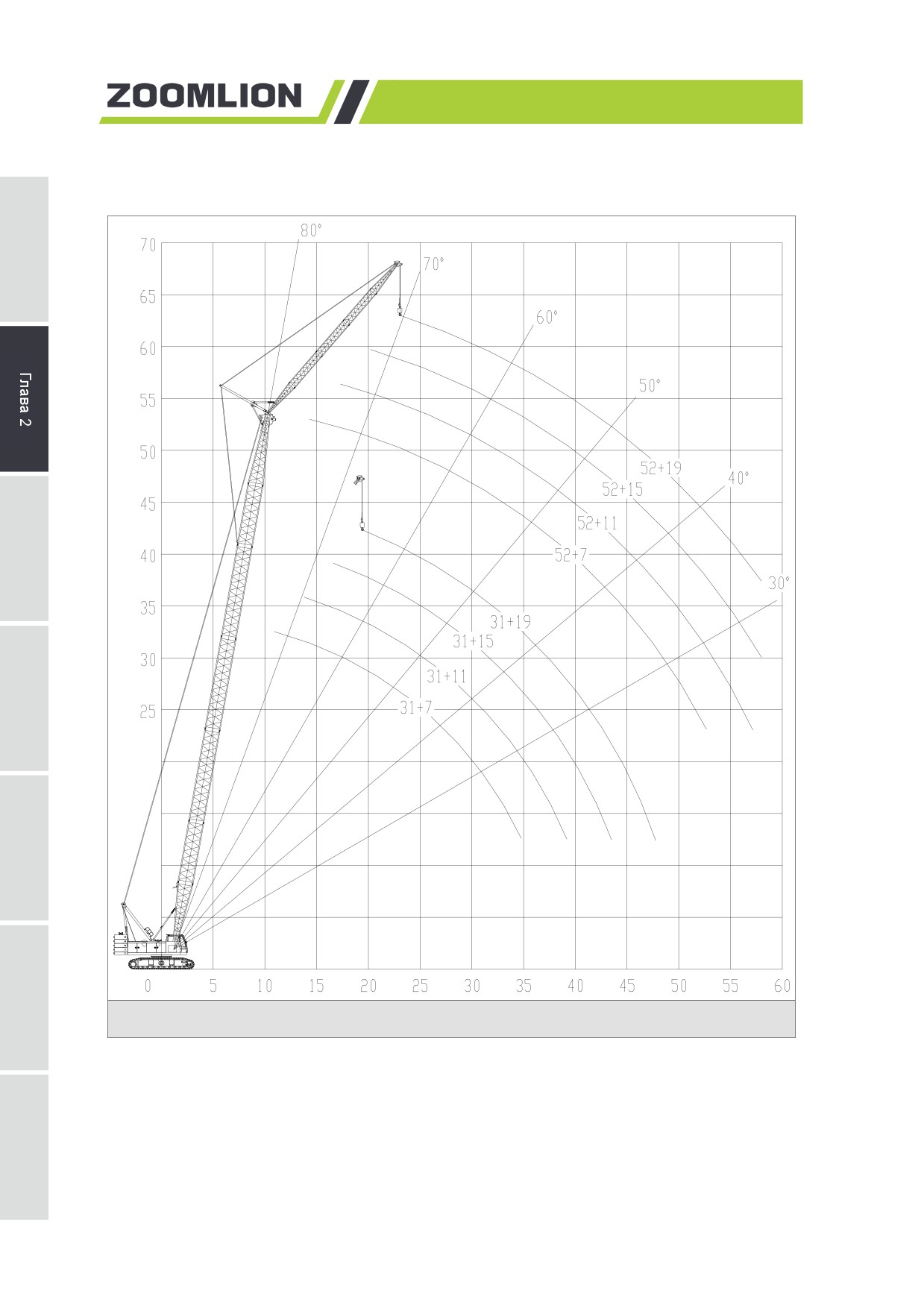

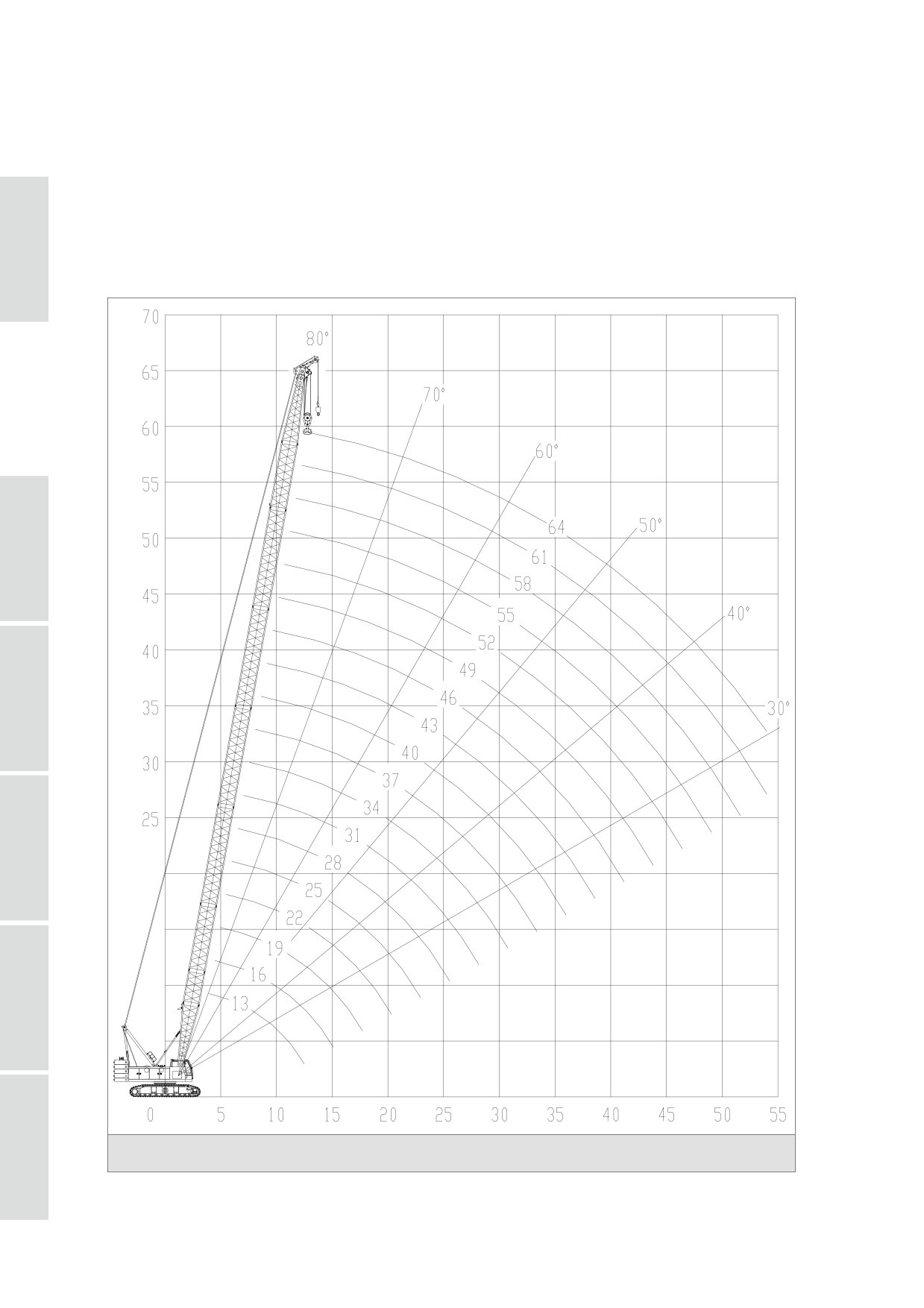

Рисунок 2-6 Диаграмма грузовысотных характеристик (S-1, S-2)
2-16
Таблица 2-5 Таблица грузоподъемности на стреле в стреловом исполнении S-1 (1/2)
Единица измерения: т
起
Вылет
13
16
19
22
25
28
31
34
37
机
3,
100
9
4
95
4,5
84,5
83,2
5
76
74,3
5,5
69,1
68,5
68,1
67,6
6
63,2
62,5
61,8
58,9
6,5
56,9
56,3
55,5
54,6
53,4
52,3
7
50,7
50,2
49,8
49,3
48,5
47
45,5
8
41,6
41,6
41,4
41
40,3
39,5
39
38,2
9
35,6
35,3
34,7
34,4
34,2
33,9
33,6
33,2
32,6
10
30,5
30,4
30,3
30,2
29,8
29,5
29,2
28,9
28,4
11
27
26,8
26,5
26,5
26,4
26,4
26,1
25,7
25,3
12
24,1
23,9
23,6
23,4
23,2
23,1
23
22,8
22,6
14
19,7
19,3
19,3
19,2
19,2
19,1
18,8
18,7
16
16,4
16,3
16,2
15,9
15,8
15,7
15,6
18
14,1
13,8
13,7
13,6
13,5
13,4
20
12,3
12
11,9
11,8
11,6
11,5
22
10,6
10,5
10,3
10,3
10,2
24
9,3
9,3
9,2
9
26
8,2
8,1
8
28
7,4
7,3
7,2
30
6,7
6,6
32
5,9
2-17
Таблица 2-6 Таблица грузоподъемности на стреле в стреловом исполнении S-1 (2/2)
Единица измерения: т
Вылет
40
43
46
49
52
55
58
61
64
9
31,9
10
28
27,5
25,9
11
24,9
24,4
24,1
23,6
20
12
22,4
22,2
22
21,3
19,3
17,6
16
14
18,6
18,4
18
17,8
17,5
16,5
15
13,5
10,8
16
15,5
15,4
15,2
15
14,6
14,3
14
12,6
10,1
18
13,3
13,2
13,1
13
12,8
12,5
12,3
11,8
9,5
20
11,4
11,3
11,2
11,1
10,9
10,6
10,4
10,1
8,9
22
10,1
10
9,8
9,8
9,7
9,5
9,2
9
8,2
24
8,9
8,8
8,7
8,6
8,5
8,4
8,2
8
7,5
26
7,9
7,8
7,7
7,6
7,5
7,4
7,3
7,2
6,8
28
7,1
7
6,9
6,8
6,7
6,6
6,5
6,4
6,2
30
6,4
6,3
6,2
6,1
6
5,9
5,8
5,7
5,6
32
5,8
5,7
5,6
5,5
5,4
5,3
5,2
5,1
4,9
34
5,3
5,2
5,1
4,9
4,8
4,7
4,6
4,5
4,4
36
4,8
4,7
4,6
4,4
4,3
4,2
4,1
4
3,9
38
4,3
4,1
4
3,9
3,8
3,7
3,6
3,4
40
3,8
3,7
3,6
3,4
3,3
3,2
3,1
42
3,4
3,3
3,1
3
2,9
2,8
44
2,9
2,8
2,7
2,6
2,4
46
2,6
2,5
2,4
2,3
2,2
48
2,3
2,1
2
1,9
50
1,9
1,8
1,7
52
1,6
1,5
54
1,4
1,2
ВНИМАНИЕ
В стреловом исполнении S-1 допускается установить гусак на стреле, при этом
номинальная грузоподъемность на гусаке одинакова с той на стреле, но не должна
превышать 11,0 т.
2-18
Таблица 2-7 Таблица грузоподъемности на стреле в стреловом исполнении S-2 (1/4)
Единица измерения: т
起
Длина
31
34
стрелы
说
Длина гуська
7
11
15
19
7
11
15
19
明
Вылет / угол
установки
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
гуська
8
36,9
36,9
36,1
36,1
35,3
35,6
34
33,9
36,1
36,1
35,6
35,6
34,7
34,7
33,5
33,8
9
31,8
31,3
31,3
30,5
30,4
30
29,3
29,2
31,3
30,5
30,5
30,5
30
29,2
29,2
28,4
10
27,9
27,5
27
27
26,4
26,2
25,5
25,4
27
27
26,5
26,5
26,1
25,7
25,3
24,9
11
24,4
24,4
24,1
23,6
23,5
23,1
22,7
22,3
24,1
23,6
23,6
23,1
23,1
22,3
22,3
22
12
21,5
21,5
21
21
20,5
20,2
19,8
19,3
21,5
21
21
20,7
20,4
20,2
19,7
19,3
14
17,1
16,9
16,6
16,3
16,3
15,8
15,8
15,3
17,2
16,7
16,7
16,4
16,4
15,9
15,9
15,4
16
14,2
13,7
13,7
13,2
13,2
12,9
12,9
12,4
13,9
13,6
13,6
13,1
13,1
12,8
12,6
12,3
18
11,8
11,4
11,3
10,9
10,9
10,4
10,4
9,9
11,5
11,5
11,4
11
10,7
10,5
10,2
10
20
9,9
9,6
9,3
9,1
9,1
8,8
8,6
8,3
9,8
9,8
9,5
9,3
9
8,8
8,8
8,2
22
8,5
8,4
8,2
8
7,7
7,6
7,4
7,1
8,5
8,2
8,2
7,9
7,7
7,4
7,4
6,9
24
7,4
7,2
7,1
6,9
6,7
6,4
6,3
5,9
7,4
7,2
6,9
6,7
6,6
6,4
6,1
5,9
26
6,4
6,3
6,1
5,9
5,8
5,5
5,3
5,1
6,3
6
6
5,7
5,5
5,2
5,2
4,8
28
5,6
5,5
5,3
5,1
4,9
4,6
4,4
4,3
5,5
5,2
5,2
4,8
4,7
4,5
4,3
4
30
4,8
4,6
4,4
4,3
4,1
3,9
3,8
3,4
2-19
Таблица 2-8 Таблица грузоподъемности на стреле в стреловом исполнении S-2 (2/4)
Единица измерения: т
Длина
37
40
стрелы
Длина
7
11
15
19
7
11
15
19
гуська
Вылет / угол
установки
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
гуська
9
30,5
30,5
30
29,7
29,2
29,2
28,4
28,4
30
29,2
29,2
29,2
28,4
28,4
28,2
27,5
10
26,5
26,5
26,2
25,7
25,7
24,9
24,9
24,4
26,2
25,7
25,7
24,9
24,9
24,4
24,4
23,6
11
23,6
23,1
23,1
22,8
22,3
22,3
22
21,5
23,1
22,8
22,3
22,3
22,3
21,5
21,5
21
12
21
21
20,7
20,2
20,2
19,8
19,3
18,8
20,7
20,2
20,2
19,8
19,8
19,3
18,8
18,5
14
17,2
16,7
16,7
16,4
16,4
15,9
15,9
15,4
16,7
16,7
16,4
15,9
15,9
15,4
15,4
15,1
16
13,8
13,5
13,5
13
13
12,7
12,5
12
13,7
13,7
13,5
13,2
13,2
12,7
12,7
12,2
18
11,4
11,3
10,9
10,6
10,6
10,4
10,1
9,9
11,6
11,5
11,1
10,8
10,8
10,3
10,3
9,8
20
9,7
9,4
9,4
9,2
8,9
8,7
8,6
8,1
9,6
9,3
9,3
8,8
8,8
8,6
8,3
8
22
8,4
8,1
7,9
7,6
7,6
7,3
7,1
6,8
8,4
8,2
8
7,7
7,7
7,4
7,2
6,9
24
7,2
7,1
6,9
6,7
6,6
6,3
6,1
5,9
7,1
6,8
6,8
6,5
6,3
6
6
5,7
26
6,3
6,1
5,9
5,8
5,6
5,3
5,1
4,8
6,2
5,8
5,8
5,5
5,5
5,2
5
4,7
28
5,5
5,3
5,1
4,9
4,8
4,4
4,3
4,1
5,2
5
5
4,7
4,5
4,3
4,2
3,8
30
4,8
4,6
4,4
4,1
3,9
3,8
3,6
3,4
4,6
4,4
4,3
4,1
3,9
3,8
3,6
3,3
32
4,1
3,9
3,8
3,6
3,4
3,3
3,1
2,8
4
3,7
3,7
3,3
3,3
3
2,8
2,5
34
3,4
3,3
3,1
2,9
2,8
2,6
2,4
2,1
36
3,1
2,8
2,6
2,4
2,3
2,1
2
1,8
2-20
Таблица 2-9 Таблица грузоподъемности на стреле в стреловом исполнении S-2 (3/4)
Единица измерения: т
起
Длина
43
46
стрелы
说
Длина
明
7
11
15
19
7
11
15
19
гуська
Вылет / угол
установки
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
гуська
10
25,7
24,9
24,9
24,9
24,4
24,1
23,6
23,1
24,9
24,9
24,4
24,4
23,7
23,6
22,9
22,8
11
22,3
22,3
22,3
22
21,5
21
21
20,7
22,3
22
21,5
21,5
21
20,7
20,7
20,2
12
20,2
20,2
19,8
19,3
19,3
18,8
18,8
18
19,8
19,3
19,3
18,8
18,8
18,5
18
17,5
14
16,4
16,2
15,9
15,9
15,4
15,1
15,1
14,6
15,9
15,9
15,7
15,4
15,1
14,9
14,6
14,3
16
13,8
13,6
13,3
13
13
12,5
12,5
12
13,3
13,3
13
12,8
12,5
12,3
12
11,6
18
11,4
11
11
10,7
10,7
10,2
10,2
9,7
11,5
11,1
10,8
10,6
10,6
10,3
10,1
9,8
20
9,5
9,3
9,1
8,8
8,8
8,3
8,3
8
9,2
9
9
8,7
8,7
8,2
8,2
7,9
22
8,2
8
8
7,7
7,6
7,2
7,2
6,7
8,2
8
7,7
7,6
7,4
7,2
7,1
6,7
24
7,1
6,9
6,7
6,4
6,4
6,1
6,1
5,6
6,8
6,6
6,6
6,3
6,3
6
5,8
5,5
26
6
5,8
5,7
5,5
5,4
5
5
4,7
6,1
5,8
5,6
5,5
5,3
5,1
4,9
4,6
28
5,2
5
4,8
4,7
4,5
4,2
4,2
3,8
5,3
4,9
4,8
4,6
4,6
4,3
4,1
3,8
30
4,5
4,2
4,2
3,8
3,8
3,5
3,3
3,2
4,3
4,2
4
3,8
3,7
3,3
3,3
3
32
3,8
3,7
3,5
3,3
3,2
2,8
2,8
2,5
3,9
3,6
3,6
3,3
3,3
2,9
2,8
2,6
34
3,4
3,3
3,1
2,8
2,7
2,4
2,4
2,1
3,3
3,1
2,9
2,8
2,6
2,4
2,3
2
36
2,8
2,6
2,5
2,3
2,2
1,9
1,8
1,6
2,8
2,6
2,6
2,3
2,1
2
1,8
1,6
38
2,4
2,3
2,1
2
1,8
1,6
1,5
1,4
2,4
2,1
2,1
1,8
1,8
1,6
1,5
1,3
40
2
1,8
1,7
1,5
1,4
1,3
1,2
2-21
Таблица 2-10 Таблица грузоподъемности на стреле в стреловом исполнении S-2 (4/4)
Единица измерения: т
Длина
49
52
стрелы
Длина
7
11
15
19
7
11
15
19
гуська
Вылет / угол
установки
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
гуська
11
21,5
21,5
21
21
20,7
20,2
20,2
19,3
20,4
20,2
19,8
19,8
19,2
19,1
18,5
18,5
12
19,3
18,8
18,8
18,5
18,5
18
18
17,5
18,7
18,5
18
18
17,5
17,4
16,8
16,7
14
15,9
15,4
15,4
15,1
14,9
14,6
14,3
13,8
15,4
15,1
15,1
14,6
14,6
14,3
14,1
13,6
16
13
13
12,8
12,5
12,3
12
12
11,5
12,8
12,5
12,5
12
12
11,6
11,5
11,1
18
11,1
10,8
10,6
10,3
10,3
9,8
9,8
9,5
10,8
10,6
10,3
10,1
9,8
9,5
9,5
9
20
9,5
9,3
9
8,8
8,5
8,2
8,2
8
9
9
8,8
8,5
8,5
8,2
8
7,7
22
8
7,7
7,7
7,4
7,4
7,1
6,9
6,7
7,9
7,7
7,4
7,2
7,2
6,9
6,7
6,4
24
6,8
6,6
6,5
6,3
6,2
5,8
5,8
5,5
6,9
6,6
6,4
6,1
6,1
5,9
5,6
5,3
26
5,8
5,7
5,5
5,2
5,2
4,8
4,8
4,5
5,8
5,5
5,5
5,2
5
4,7
4,7
4,3
28
5
4,7
4,7
4,5
4,3
4
4
3,7
4,9
4,8
4,6
4,4
4,3
3,9
3,9
3,6
30
4,4
4,1
4,1
3,8
3,8
3,4
3,4
3,1
4,2
3,8
3,8
3,7
3,5
3,2
3,2
2,8
32
3,7
3,3
3,3
3,2
3
2,7
2,7
2,3
3,5
3,3
3,3
3
2,8
2,6
2,5
2,3
34
3,3
2,9
2,9
2,6
2,6
2,3
2,2
2
3
2,8
2,7
2,5
2,3
2,1
2
1,7
36
2,7
2,6
2,4
2,1
2,1
1,8
1,8
1,6
2,5
2,3
2,2
2
1,9
1,7
1,6
1,4
38
2,2
2
1,9
1,7
1,6
1,4
1,3
2,2
2
1,9
1,6
1,6
1,4
1,4
1,2
40
1,8
1,6
1,5
1,4
1,3
1,8
1,6
1,5
1,4
1,3
42
1,6
1,4
1,3
1,2
1,5
1,3
1,3
44
1,2
2-22
2.5.2 Стреловые исполнения SF-1 и SF-2
Единица измерения: м
起
重
机
说
明

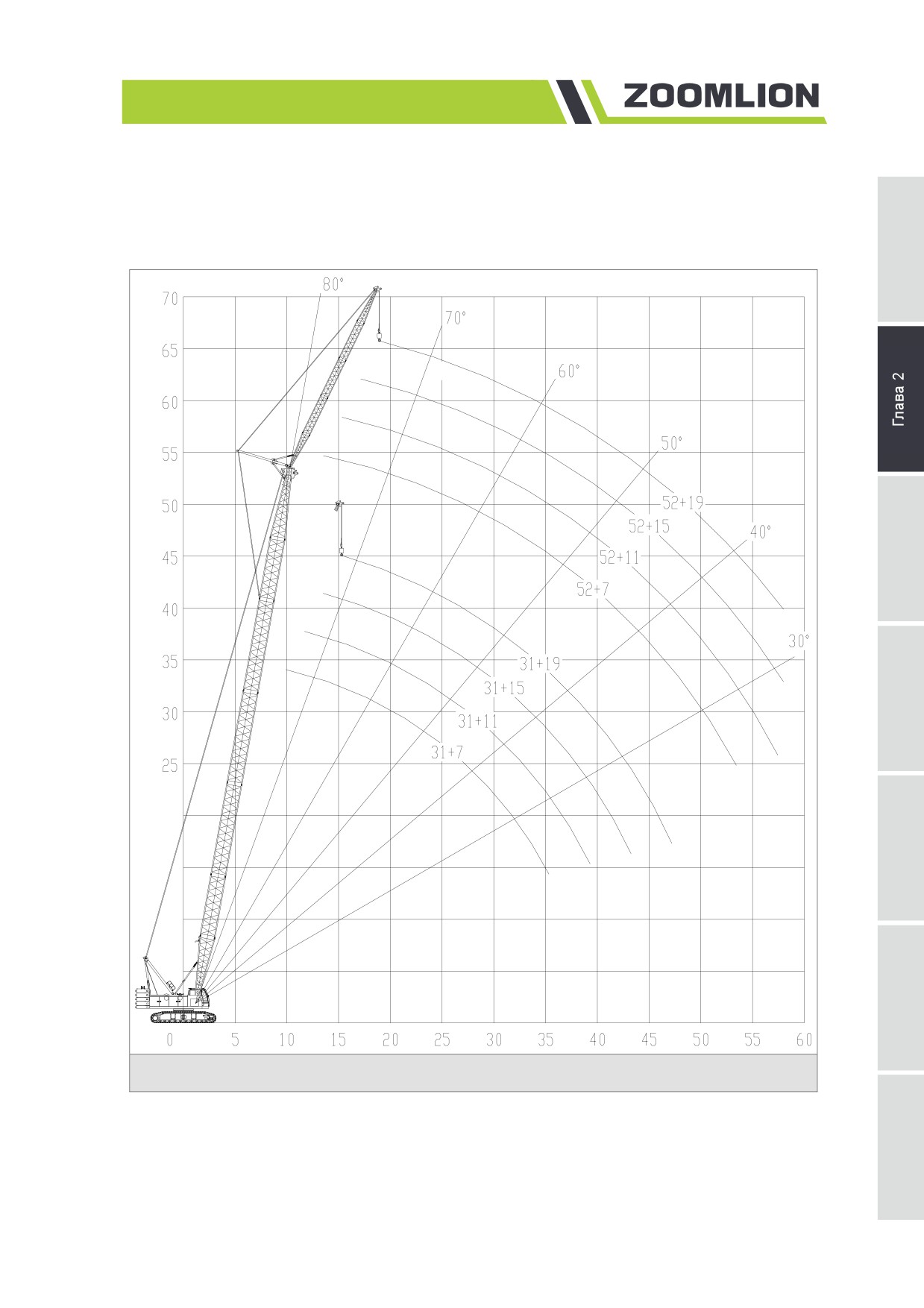

Рисунок 2-7 Диаграмма грузовысотных характеристик (SF-1, SF-2, 15°)
2-23
Единица измерения: м
Рисунок 2-8 Диаграмма грузовысотных характеристик (SF-1, SF-2, 30°)
2-24
Таблица 2-11 Таблица грузоподъемности на гуське в стреловом исполнении SF-1 (1/4)
Единица измерения: т
起
Длина
31
34
стрелы
Дл
ина
7
11
15
19
7
11
15
19
гуська
Вылет /
угол
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
установки
гуська
10
12
11
12
12
12
12
12
12
12
12
12
14
12
12
12
12
12
12
12
12
12
16
12
12
12
12
12
11,7
12
12
12
12
12
11,8
18
12
12
12
12
12
10,4
11
12
12
12
12
12
10,5
11,1
20
11,7
11,7
11,7
12
11,9
9,9
10,2
8,4
11,6
11,7
11,7
11,9
11,9
10
10,4
8,5
22
10,2
10,2
10,5
10,7
10,7
9,5
9,7
8
10,1
10,2
10,2
10,5
10,5
9,6
9,8
8,1
24
8,9
9,1
9,2
9,3
9,4
9,1
9,1
7,7
8,9
8,9
9,2
9,2
9,2
9,2
9,3
7,8
26
8,1
8,1
8,1
8,3
8,3
8,5
8,5
7,4
7,8
7,8
8,1
8,1
8,2
8,3
8,3
7,5
28
7,3
7,2
7,4
7,4
7,4
7,7
7,6
7,1
7
7
7,3
7,3
7,4
7,4
7,4
7,2
30
6,5
6,3
6,6
6,6
6,7
6,7
6,7
6,9
6,3
6,3
6,5
6,6
6,6
6,7
6,7
6,9
32
5,8
5,7
5,9
5,9
6,1
6,1
6,2
6,3
5,7
5,7
5,9
5,9
5,9
6,1
6,1
6,2
34
5,3
5,2
5,4
5,4
5,5
5,5
5,7
5,7
5,2
5
5,3
5,3
5,4
5,5
5,5
5,7
36
4,9
4,8
5
5
5,2
5,3
4,7
4,6
4,8
4,7
4,8
5
5
5,2
38
4,5
4,3
4,6
4,6
4,7
4,7
4,3
4,3
4,5
4,5
4,6
4,6
40
4,2
4,2
4,3
4,3
3,9
3,9
4,1
4,1
4,2
4,2
42
3,9
3,8
3,9
3,9
3,8
3,7
3,8
3,8
44
3,6
3,5
3,4
3,3
3,5
3,5
46
3,2
3,2
3,1
48
2,8
2,8
2-25
Таблица 2-12 Таблица грузоподъемности на гуське в стреловом исполнении SF-1 (2/4)
Единица измерения: т
Длина
37
40
стрелы
Длина
7
11
15
19
7
11
15
19
гуська
Вылет /
угол
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
установки
гуська
11
12
12
12
12
14
12
12
12
12
12
12
16
12
12
12
12
12
11,9
12
12
12
12
12
18
12
12
12
12
12
10,5
11,2
12
12
12
12
12
10,4
11,2
20
11,3
11,6
11,7
11,9
11,6
10,1
10,5
8,5
11,3
11,3
11,6
11,7
11,4
10,1
10,6
22
10,1
10,1
10,2
10,2
10,2
9,6
9,9
8,1
9,8
10
10,1
10,2
10,2
9,7
10
8,1
24
8,8
8,9
8,9
9,2
9,2
9,3
9,2
7,8
8,8
8,8
8,9
8,9
8,9
9,3
8,9
7,8
26
7,8
7,8
8
8,1
8,1
8,3
8,2
7,5
7,7
7,7
7,8
8,1
8,1
8,2
8,1
7,6
28
7
7
7,2
7,3
7,3
7,4
7,4
7,3
6,9
6,7
7
7
7,2
7,3
7,3
7,3
30
6,2
6,2
6,3
6,3
6,5
6,6
6,6
6,7
6,1
6,1
6,3
6,3
6,3
6,6
6,5
6,7
32
5,7
5,5
5,7
5,8
5,9
5,9
5,9
6,1
5,5
5,5
5,7
5,7
5,7
5,9
5,9
6,1
34
5
5
5,3
5,3
5,3
5,4
5,4
5,5
5
4,8
5,1
5,2
5,3
5,3
5,3
5,5
36
4,6
4,5
4,7
4,7
4,8
4,8
4,8
5
4,5
4,3
4,6
4,6
4,7
4,7
4,8
4,9
38
4,2
4,1
4,3
4,2
4,3
4,3
4,5
4,6
4,1
3,9
4,2
4,2
4,3
4,3
4,3
4,5
40
3,9
3,8
3,9
3,9
4,1
4,2
3,7
3,5
3,8
3,8
3,9
3,9
3,9
4,1
42
3,5
3,4
3,6
3,6
3,7
3,8
3,2
3,1
3,4
3,3
3,5
3,5
3,5
3,7
44
3,2
3,2
3,3
3,4
3,1
3
3,2
3,1
3,2
3,2
46
3
2,9
3,1
3,1
2,7
2,8
2,8
3
3
48
2,8
2,8
2,6
2,6
2,7
2,7
50
2,5
2,4
2,3
2,4
2,4
52
2,2
2,2
54
1,9
2-26
Таблица 2-13 Таблица грузоподъемности на гуське в стреловом исполнении SF-1 (3/4)
Единица измерения: т
起
Длина
43
46
стрелы
说
Длина
明
7
11
15
19
7
11
15
19
гуська
Вылет /
угол
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
установки
гуська
12
12
14
12
12
12
12
12
12
16
12
12
12
12
12
12
12
12
12
18
12
12
12
12
12
11,2
12
12
12
12
12
10,7
20
11,3
11,3
11,3
11,6
11,1
10,1
10,2
10,9
11,2
10,9
11,3
10,9
9,7
10
22
9,8
9,8
9,8
10,2
9,8
9,7
9,8
8,1
9,6
9,8
9,6
9,8
9,6
9,4
9,1
8
24
8,5
8,7
8,8
8,9
8,9
9,2
8,7
7,9
8,5
8,5
8,5
8,9
8,8
8,9
8,5
7,8
26
7,7
7,7
7,8
7,8
7,8
8,1
8
7,6
7,4
7,4
7,7
7,8
7,8
8,1
7,6
7,5
28
6,7
6,7
6,9
7
7
7,3
7,2
7,4
6,6
6,6
6,7
6,9
7
7,2
7
7,3
30
6,1
5,9
6,1
6,2
6,3
6,5
6,3
6,6
5,9
5,9
6,1
6,1
6,1
6,3
6,3
6,6
32
5,4
5,3
5,5
5,5
5,7
5,8
5,7
5,9
5,3
5,3
5,4
5,5
5,5
5,7
5,7
5,9
34
4,8
4,8
5
5
5
5,3
5,2
5,4
4,7
4,6
4,8
4,8
5
5,2
5
5,3
36
4,3
4,3
4,5
4,5
4,6
4,6
4,6
4,8
4,2
4,2
4,3
4,3
4,5
4,6
4,6
4,7
38
3,9
3,8
4,1
4,1
4,2
4,2
4,2
4,3
3,8
3,8
3,9
3,9
4,1
4,1
4,2
4,3
40
3,5
3,4
3,7
3,6
3,8
3,8
3,8
3,9
3,4
3,2
3,5
3,5
3,7
3,7
3,8
3,9
42
3,2
3,1
3,2
3,2
3,4
3,4
3,5
3,5
3,1
3
3,2
3,1
3,2
3,2
3,3
3,4
44
2,8
2,7
3
2,8
3,1
3,1
3,1
3,2
2,8
2,6
2,8
2,8
3
3
3
3,1
46
2,7
2,6
2,8
2,7
2,8
2,8
2,4
2,3
2,6
2,4
2,7
2,7
2,7
2,8
48
2,4
2,3
2,5
2,4
2,6
2,6
2,3
2,2
2,4
2,3
2,4
2,4
50
2,3
2,2
2,3
2,3
2
1,9
2,2
2,1
2,2
2,2
52
2
1,9
2,1
2
1,9
1,8
1,9
1,9
54
1,8
1,8
1,7
1,6
1,8
1,8
56
1,7
1,6
1,5
1,5
58
1,3
1,2
2-27
Таблица 2-14 Таблица грузоподъемности на гуське в стреловом исполнении SF-1 (4/4)
Единица измерения: т
Длина
49
52
стрелы
Длина
7
11
15
19
7
11
15
19
гуська
Вылет /
угол
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
установки
гуська
14
12
11,5
16
12
12
12
11
11,1
10,7
18
11,7
11,9
11,5
11,5
11,2
10
10,4
10,6
10,2
10,3
10
20
10,7
10,9
10,6
11,2
10,2
9,3
9,8
9,9
10,1
9,8
10
9,6
9,2
22
9,4
9,6
9,6
9,8
9,4
9
9
9,2
9,2
9,2
9,6
9,2
8,6
8,4
24
8,3
8,5
8,5
8,5
8,5
8,8
8,4
7,4
8,1
8,1
8,1
8,3
8
8,4
7,8
7,1
26
7,4
7,4
7,4
7,7
7,4
7,8
7,4
7,2
7,3
7,3
7,3
7,4
7,3
7,7
7,2
6,9
28
6,6
6,6
6,7
6,7
6,7
7
6,7
7,1
6,3
6,3
6,5
6,6
6,6
6,7
6,4
6,7
30
5,8
5,8
5,9
6,1
6,1
6,3
6,1
6,3
5,7
5,7
5,8
5,9
5,9
6,1
5,9
6,2
32
5,2
5,2
5,3
5,4
5,5
5,7
5,5
5,8
5
5
5,3
5,3
5,3
5,5
5,3
5,5
34
4,6
4,6
4,7
4,8
4,8
5
5
5,3
4,5
4,5
4,6
4,7
4,7
4,8
4,8
5
36
4,2
4,1
4,3
4,3
4,3
4,5
4,5
4,6
4,1
3,9
4,2
4,2
4,3
4,3
4,3
4,6
38
3,7
3,7
3,8
3,8
3,9
4,1
4
4,2
3,5
3,5
3,8
3,8
3,8
3,9
3,9
4,1
40
3,2
3,2
3,4
3,4
3,5
3,6
3,7
3,8
3,2
3,1
3,2
3,2
3,4
3,5
3,5
3,7
42
3
2,8
3,1
3,1
3,2
3,2
3,2
3,4
2,8
2,7
3
2,9
3,1
3,1
3,1
3,2
44
2,7
2,5
2,8
2,7
2,8
2,8
2,9
3
2,5
2,4
2,7
2,6
2,7
2,8
2,8
2,9
46
2,3
2,2
2,4
2,4
2,6
2,6
2,6
2,7
2,3
2,1
2,3
2,3
2,4
2,4
2,5
2,6
48
2,1
1,9
2,2
2,1
2,3
2,3
2,3
2,4
2
1,8
2
2
2,2
2,2
2,2
2,3
50
1,7
1,9
1,8
2
2
2,1
2,1
1,8
1,6
1,8
1,8
1,9
1,9
2
2
52
1,7
1,6
1,8
1,8
1,8
1,8
1,5
1,3
1,6
1,5
1,7
1,7
1,8
1,8
54
1,3
1,6
1,5
1,7
1,7
1,3
1,2
1,5
1,4
1,5
1,5
56
1,3
1,2
1,4
1,4
1,2
1,1
1,2
1,2
1,3
1,3
58
1,2
1,2
2-28
Таблица 2-15 Таблица грузоподъемности на гуське в стреловом исполнении SF-2 (1/4)
Единица измерения: т
起
Длина
31
34
стрелы
说
Длина
明
7
11
15
19
7
11
15
19
гуська
Вылет /
угол
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
установки
гуська
10
12
11
12
12
12
12
12
12
12
12
12
14
12
12
12
12
12
12
12
12
12
16
12
12
12
12
12
11,4
12
12
12
12
12
11,5
18
12
12
12
12
12
10,1
10,7
12
12
12
12
12
10,2
10,8
20
10,2
10,7
10,7
11,2
11,2
9,6
9,9
8,2
10,2
10,5
10,7
10,9
10,9
9,7
10,1
8,2
22
8,9
8,9
9,2
9,6
9,6
9,2
9,4
7,8
8,8
8,9
9,2
9,4
9,4
9,3
9,5
7,9
24
7,7
7,8
8,1
8,3
8,3
8,8
8,5
7,5
7,4
7,7
7,8
8,1
8,1
8,5
8,5
7,5
26
6,7
6,7
7
7,3
7,3
7,7
7,4
7,2
6,6
6,6
6,9
7
7,2
7,4
7,4
7,2
28
5,8
5,8
6,1
6,3
6,3
6,7
6,6
6,9
5,7
5,7
6,1
6,1
6,3
6,6
6,5
6,9
30
5
5
5,4
5,5
5,7
5,9
5,9
6,2
5
5
5,3
5,4
5,5
5,7
5,7
6,1
32
4,5
4,3
4,8
4,8
5
5,2
5,3
5,5
4,3
4,3
4,6
4,7
4,8
5
5
5,4
34
3,9
3,8
4,2
4,2
4,5
4,6
4,6
4,8
3,8
3,7
4,1
4,1
4,3
4,5
4,5
4,7
36
3,8
3,7
3,9
4,1
4,2
4,3
3,2
3,1
3,5
3,5
3,8
3,9
3,9
4,2
38
3,2
3,2
3,5
3,5
3,7
3,8
3,1
3,1
3,3
3,4
3,5
3,8
40
3,1
3,1
3,2
3,4
2,7
2,7
2,9
3
3,1
3,2
42
2,7
2,7
2,8
3
2,6
2,6
2,8
2,8
44
2,6
2,6
2,2
2,2
2,4
2,4
46
2,3
2,1
2,2
48
1,8
1,8
50
2-29
Таблица 2-16 Таблица грузоподъемности на гуське в стреловом исполнении SF-2 (2/4)
Единица измерения: т
Длина
37
40
стрелы
Длина
7
11
15
19
7
11
15
19
гуська
Вылет /
угол
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
установки
гуська
11
12
12
12
12
14
12
12
12
12
12
12
16
12
12
12
12
12
11,6
12
12
12
12
12
18
11,9
12
12
12
12
10,2
10,8
11,7
12
12
12
12
10,2
10,9
20
10,1
10,2
10,5
10,9
10,9
9,7
10,2
8,2
10,1
10,2
10,2
10,9
10,7
9,7
10,2
22
8,5
8,8
8,9
9,4
9,3
9,3
9,6
7,9
8,5
8,8
8,9
9,2
9,2
9,4
9,4
7,9
24
7,4
7,4
7,8
8,1
8,1
8,5
8,3
7,6
7,3
7,4
7,7
7,8
7,8
8,3
8,1
7,6
26
6,3
6,5
6,7
7
7
7,4
7,3
7,3
6,3
6,3
6,6
6,7
6,9
7,3
7,2
7,3
28
5,5
5,7
5,9
6,1
6,1
6,5
6,3
6,7
5,5
5,5
5,7
5,9
6,1
6,3
6,2
6,7
30
4,8
4,8
5,2
5,3
5,4
5,7
5,7
5,9
4,7
4,7
5
5,2
5,3
5,5
5,5
5,9
32
4,2
4,2
4,5
4,6
4,7
5
5
5,3
4,1
4,1
4,3
4,5
4,6
4,8
4,8
5,2
34
3,7
3,5
3,9
3,9
4,2
4,3
4,3
4,6
3,5
3,5
3,8
3,9
4,1
4,2
4,2
4,6
36
3,1
3,1
3,4
3,5
3,7
3,8
3,9
4,1
3
3
3,2
3,4
3,5
3,7
3,8
3,9
38
2,7
2,6
3
3
3,2
3,2
3,4
3,6
2,6
2,4
2,8
2,8
3,1
3,2
3,2
3,5
40
2,6
2,6
2,8
2,8
3
3,1
2,2
2,1
2,4
2,4
2,7
2,8
2,8
3,1
42
2,2
2,2
2,4
2,4
2,6
2,7
1,8
1,8
2,1
2
2,3
2,3
2,4
2,7
44
2,1
2,1
2,3
2,3
1,8
1,7
2
2
2,2
2,3
46
1,8
1,8
2
2
1,3
1,7
1,7
1,8
1,9
48
1,7
1,8
1,3
1,3
1,5
1,7
50
1,4
1,4
1,3
1,3
2-30
Таблица 2-17 Таблица грузоподъемности на гуське в стреловом исполнении SF-2 (3/4)
Единица измерения: т
起
Длина
43
46
стрелы
说
Длина
明
7
11
15
19
7
11
15
19
гуська
Вылет /
угол
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
установки
гуська
12
12
14
12
12
12
12
12
12
16
12
12
12
12
12
12
12
12
12
18
11,7
11,7
11,7
11,9
12
10,8
11,3
11,7
11,6
11,7
11,7
10,3
20
9,8
10,1
10,2
10,7
10,2
9,7
10,2
9,6
9,8
9,8
10,2
10,1
9,3
9,9
22
8,3
8,5
8,8
9,2
8,9
9,2
9,2
7,9
8,3
8,5
8,5
8,9
8,8
9
8,9
7,7
24
7,3
7,3
7,4
7,8
7,8
8,3
8
7,6
7
7,3
7,4
7,7
7,7
8,1
7,8
7,5
26
6,1
6,3
6,5
6,7
6,7
7,3
7
7,3
6,1
6,1
6,3
6,6
6,6
7
6,7
7,2
28
5,3
5,4
5,7
5,9
5,9
6,2
6,1
6,6
5,3
5,3
5,5
5,7
5,7
6,1
5,9
6,6
30
4,6
4,6
4,8
5
5,2
5,5
5,3
5,8
4,5
4,5
4,7
5
5
5,3
5,3
5,7
32
3,9
3,9
4,2
4,3
4,5
4,7
4,7
5
3,8
3,8
4,2
4,3
4,3
4,6
4,6
5
34
3,4
3,4
3,7
3,8
3,9
4,2
4,1
4,5
3,2
3,2
3,5
3,7
3,8
4,1
3,9
4,3
36
2,8
2,8
3,1
3,2
3,4
3,5
3,5
3,9
2,8
2,7
3,1
3,1
3,2
3,5
3,5
3,8
38
2,4
2,4
2,7
2,7
3
3,1
3,1
3,4
2,3
2,3
2,6
2,7
2,8
3
3
3,2
40
2
2
2,3
2,3
2,6
2,7
2,7
2,9
1,9
1,9
2,2
2,2
2,4
2,6
2,6
2,8
42
1,7
1,6
1,9
1,9
2,2
2,3
2,3
2,5
1,6
1,5
1,8
1,8
2
2,2
2,2
2,4
44
1,4
1,3
1,7
1,6
1,8
1,9
2
2,2
1,3
1,2
1,5
1,5
1,7
1,8
1,9
2
46
1,3
1,3
1,5
1,5
1,8
1,8
1,2
1,2
1,4
1,4
1,6
1,8
48
1,2
1,2
1,4
1,5
1,2
1,2
1,3
1,3
50
1,2
1,2
1,2
2-31
Таблица 2-18 Таблица грузоподъемности на гуське в стреловом исполнении SF-2 (4/4)
Единица измерения: т
Длина
49
52
стрелы
Длина
7
11
15
19
7
11
15
19
гуська
Вылет /
угол
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
15°
30°
установки
гуська
14
12
10,7
16
11,4
11,7
11,3
10,1
10,3
9,9
18
10,8
11,1
10,8
10,9
10,6
9,8
9,6
9,8
9,5
9,6
9,2
20
9,4
9,6
9,6
9,9
9,8
8,9
9,4
9
9,2
9
9,2
8,8
8,6
22
8,1
8,3
8,3
8,8
8,5
8,6
8,5
7,8
8,1
8,1
8,5
8,1
8,2
8,2
24
7
7
7,3
7,4
7,4
7,8
7,4
7,1
6,7
6,9
7
7,3
7
7,6
7,3
6,7
26
5,9
6,1
6,3
6,6
6,3
6,9
6,6
6,9
5,7
5,9
6,1
6,3
6,1
6,7
6,3
6,6
28
5
5,2
5,4
5,7
5,7
6,1
5,7
6,3
5
5
5,3
5,5
5,4
5,8
5,5
6,1
30
4,3
4,3
4,6
4,8
4,8
5,3
5
5,5
4,2
4,3
4,5
4,7
4,6
5
4,8
5,3
32
3,8
3,8
3,9
4,2
4,2
4,6
4,5
4,8
3,5
3,7
3,9
4,1
4,1
4,3
4,2
4,6
34
3,1
3,1
3,4
3,5
3,7
3,9
3,9
4,2
3
3
3,2
3,4
3,5
3,8
3,8
4,1
36
2,7
2,7
2,8
3
3,1
3,4
3,3
3,7
2,5
2,6
2,8
2,8
3
3,2
3,2
3,5
38
2,2
2,2
2,4
2,6
2,7
2,8
2,8
3,2
2
2
2,3
2,4
2,6
2,8
2,7
3,1
40
1,8
1,8
2
2,2
2,3
2,4
2,4
2,7
1,7
1,7
1,9
2
2,2
2,3
2,3
2,6
42
1,5
1,4
1,8
1,8
1,9
2
2,1
2,3
1,3
1,3
1,6
1,7
1,8
1,9
2
2,2
44
1,2
1,2
1,4
1,4
1,6
1,7
1,8
1,9
1,3
1,3
1,4
1,5
1,7
1,8
46
1,2
1,2
1,3
1,3
1,5
1,7
1,2
1,2
1,3
1,5
48
1,2
1,3
1,2
50
2-32
ПРЕДУПРЕЖДЕНИЕ
(1) Приведенные в таблицах значения грузоподъемности включают в себя вес
起
重
крюковой подвески, стропа и других грузозахватных приспособлений, масса
机
груза должна быть меньше данного значения.
说
(2) Значения, приведенные в таблицах грузоподъемности, основаются на
明
определенных условиях работы, то есть на ровной площадке с твердым
покрытием и с подвешенным грузом.
(3) Пустые места таблицы, в которых не приведены значения грузоподъемности,
являются запрещенной зоной, в этой зоне запрещается работа крана.
(4) Допускается передвижение данного крана с грузом, но при этом максимальная
скорость передвижения должна быть не более 0,1 м/сек. (6 м/мин).
2-33
Глава 3 Правила безопасности
Глава 3 Правила безопасности
起
3.1
Проект производства работ кранами
重
Кроме крана с высокой производительностью, обученного и аттестованного крановщика,
说
проект производства работ кранами является одной из важнейших предпосылок для
明
обеспечения безопасности и надежности работы крана.
Прежде чем приступить к эксплуатации крана, крановщику необходимо прочесть и
усвоить руководство по эксплуатации крана, владеть общими знаниями о пневмоприводе,
электроприводе и гидроприводе, знать правила безопасности, рабочие условия крана и
др.. Перед запуском крана в работу необходимо знать:
а) соответствующие обязанности персонала (крановщика, стропальщика, сигнальщика
и др.).
б) тип и режим работы крана.
в) расстояние от места строповки до окружающих зданий.
г)
влияние общественных благоустройств около зоны работы
(включая
высоковольтные и низковольтные линии электропередачи, газопроводы и т.д.) на
работу крана.
д) пространство, необходимое для работы.
е) влияние окружающей среды на зону работы крана (например: в зоне работы
работают ли другие краны и т.д.).
ж) количество, материал, форму, размеры и массу поднимаемого груза.
з) требуемую высоту подъема груза и радиус поворота.
и) несущую способность грунта рабочей площадки и ровность ее поверхности.
к) высоту и ширину прохода в зону работы крана.
л) другие внешние факторы, влияющие на работу крана
(как погода, линия
электропередачи и др.).
м) порядок обмена сигналами между сигнальщиком и крановщиком.
н) применение надлежащих мер, чтобы отгородить посторонних от зоны работы крана.
Далее в соответствии с вышеуказанными информациями крановщик должен выбрать
подходящие оборудования, как:
- стреловое исполнение
- крюковую подвеску (количество блоков)
- кратность запасовки каната и т.д.
3-1
ВНИМАНИЕ
(1) Подробный проект производства работ кранами поможет избежать многих
аварий. Чтобы разработать безопасный и осуществимый проект, необходимо
узнать программы работы, характеристики крана и учесть все потенциальные
опасности. После разработки проекта производства работ кранами
необходимо дать его соответствующему лицу.
(2) Прежде чем приступить к работе, крановщик должен ознакомиться со всеми
необходимыми материалами и информациями, иначе будет невозможно
выполнять назначенную работу и аварии будут происходить.
3.1.1 Рабочие характеристики крана
По параграфу 2.5 в главе 2 данного руководства можно определить зону обслуживания и
номинальную грузоподъемность в определенном стреловом исполнении.
ВНИМАНИЕ
Несоблюдение правил безопасности при эксплуатации крана может привести к
возникновению аварии.
3.1.2 Правильная эксплуатация крана
Главным условием безопасного выполнения работ кранами является правильная
эксплуатация крана.
Назначение данного крана четко предусмотренно в настоящем руководстве и в
«Руководстве по обслуживанию гусеничного крана». Нельзя использовать данный кран
по другому назначению.
В настоящем руководстве по эксплуатации указаны меры предосторожности и меры
безопасности при монтаже, демонтаже, наладке и обслуживании крана.
К правильной эксплуатации крана относятся:
а) соблюдение норм техники безопасности в районе, где работает кран.
б) ознакомление и соблюдение правил безопасности в настоящем руководстве.
в) обеспечение нормального функционирования всех устройств безопасности.
г)
использование топлива и масла, которые рекомендованы в соответствующем
руководстве.
д) проведение необходимого ремонта и проверки. Подробнее смотрите в «Руководстве
по обслуживанию гусеничного крана», прилагаемом к крану.
3-2
ПРЕДУПРЕЖДЕНИЕ
Неправильной эксплуатацией крана считается то, что использовать кран по
重
другому назначению без письменного разрешения предприятия-изготовителя
机
крана.
Предприятие-изготовитель крана не несет ответственность за последствия,
возникшие в результате использования крана не по предусмотренному
назначению.
3.1.3 Неправильная эксплуатация крана
Запрещается неправильная эксплуатация крана.
К неправильной эксплуатации крана относятся:
а)
самостоятельное внесение изменений в конструкцию крана без письменного
разрешения предприятия-изготовителя.
б)
непроведение приемочных испытаний перед наладкой крана.
в)
наладка крана лицом, не получившим задание и указание.
г)
проведение наладки крана и крановых операций в случае неознакомления с данным
руководством.
д)
использование несовершенного руководства по эксплуатации или руководства на
других языках.
е)
проведение опасных операций.
ж)
подъем или перемещение людей грузовой лебедкой.
з)
подъем груза с земли стреловой лебедкой.
и)
подтаскивание груза по земле и полу крюком крана.
к)
подъем груза при наклонных канатах и при тяговом усилии, превышающем
максимальную нагрузку крана на 2%.
л)
производство работ кранами без использования необходимых устройств
безопасности, как ограничителя грузового момента, ограничителя высоты подъема
крюка и т.п..
м)
несоблюдение таблицы грузоподъемности при производстве работ кранами.
н)
использование запчастей другой марки без письменного разрешения предприятия-
изготовителя.
о)
производство работ на площадке, угол наклона которой превышает допустимое
значение.
п)
неподходящий подъем при наличии людей на сборочном стенде.
р)
производство работ кранами в опасных зонах.
3-3
ПРЕДУПРЕЖДЕНИЕ
Неправильная эксплуатация крана может привести к:
(1) серьезным травмам и даже смерти крановщика и соответствующего
персонала.
(2) повреждению крана и потере имущества.
(3) лишению гарантия предприятия-изготовителя.
3.1.4 Обязанности предприятия-изготовителя, пользователя крана и
крановщика
3.1.4.1 Обязанности предприятия-изготовителя
Предприятие-изготовитель обязан:
а) обеспечивать исправность крана, дополнительных оборудований и технических
документов при сдаче крана клиенту.
б) контролировать характеристики крана и обновлять технические документы.
в) предлагать услуги по обслуживанию и ремонту по всему миру.
г)
создавать центр обучения и производить обучение крановщика, обслуживающего
персонала и ремонтного персонала крана.
3.1.4.2 Обязанности пользователя крана
Пользователь крана обязан:
а) убедиться, что только обученный и аттестованный персонал, который прочел и
усвоил руководство по эксплуатации крана, допущен к управлению и ремонту
данного крана.
б) четко определить конкретные ответственности и обязанности крановщика,
обслуживающего персонала и ремонтного персонала.
в) предлагать персоналу необходимые средства индивидуальной защиты.
г)
постоянно напоминать персоналу соблюдать правила безопасности при работе.
д) немедленно отключить кран при обнаружении опасностей.
е) выполнять проверку крана согласно местным нормам.
ж) выполнять проверку крана по требованиям предприятия-изготовителя.
з) производить периодическое техническое обслуживание крана.
и) поставить в известность предприятие-изготовитель вовремя при возникновении
аварий и несчастных случаев.
к) допускать персонал предприятия-изготовителя к работе по контролю
работоспособности крана.
л) выполнять разработку проекта производства работ кранами.
3-4
3.1.4.3 Обязанности крановщика
Крановщик обязан:
起
а)
отвечать за безопасное производство работ кранами.
重
б)
использовать необходимые средства индивидуальной защиты при работе.
说
в)
убедиться, что все органы управления находятся в нейтральном положении перед
明
пуском двигателя.
г)
проверять исправность действия тормозов, кнопки аварийной остановки каждый раз
перед началом работы.
д)
производить работу строго по таблицам грузоподъемности.
е)
немедленно поставить в известность начальника или пользователя крана при
обнаружении неисправностей или недостатков в состоянии крана, которые
препятствуют безопасной работе крана.
ж)
немедленно прекратить работу крана, если безопасность произведения работы не
обеспечивается.
з)
перед выходом из кабины крановщика убедиться, что все органы управления
находятся в нейтральном положении и двигатель остановлен.
и)
по окончании работы повернуть ключ в замке зажигания в положение "выключено" и
вынуть его, потом запереть дверь кабины крановщика на замок во избежание
случайного запуска двигателя посторонним.
к)
содержать кабину крановщика, настил и лестницы в чистоте, обеспечить отсутствие
грязи и хламов на них.
3.1.5 Рабочее место крановщика
При работе крана:
а) запрещено нахождение на кране других людей, за исключением крановщика.
б) крановщик не должен выходить из кабины крановщика.
Чтобы создать безопасную и комфортную рабочую обстановку:
а) необходимо содержать кабину крановщика в чистоте: очистите педали и пепельницу,
поставьте стакан на назначенное место.
б) нельзя помещать на панель управления журналы или другие предметы. Нельзя
покрывать панель управления и дисплей ограничителя грузового момента.
в) нельзя хранить инструменты в кабине крановщика.
г)
необходимо убедиться в отсутствии в проходе в кабину посторонних предметов, как
одежд, средств индивидуальной защиты, личных предметов и т.д..
д) необходимо убедиться в отсутствии льда, снега и других препятствий на входе в
кабину крановщика.
е) следует содержать все окна и зеркала заднего вида в чистоте, убедиться в
отсутствии отвердевшей воды и морозных узоров.
3-5
3.2 Указания мер безопасности
3.2.1 Требования к крановщику, стропальщику и сигнальщику
3.2.1.1 Требования к крановщику
Крановщик обязан контролировать, управлять и регулировать кран, обеспечить свою
безопасность и безопасность всех находящихся около крана лиц во время работы крана.
Крановщик должен:
а)
прочесть и усвоить руководство по эксплуатации данного крана, ознакомиться с
принципом работы, конструкцией и техническими характеристиками крана,
назначением и методами регулировки устройств безопасности. Кроме того,
крановщик должен обладать навыками, необходимыми для управления
механизмами крана и ухода за ними.
б)
проверить тормоза, крюковые подвески, канаты и устройства безопасности перед
началом работы и принять меры к своевременному устранению в случае
обнаружения неисправностей.
в)
быть внимателен во время работы. Ему запрещается отвлекаться и заниматься
посторонними разговорами. Обычно крановщик выполняет работу только по сигналу
назначенного человека. Но сигнал ''Стоп'' крановщик обязан выполнять независимо
от того, кто его дает. Если назначенный человек подает сигнал, действуя вопреки
правилам безопасности, то крановщик по такому сигналу не должен производить
требуемого маневра крана. Если какой-то человек оказался на кране, необходимо
сразу прекратить работу крана.
г)
прекратить управление краном, если чувствует недомогание.
д)
знать правила безопасности, знаковую сигнализацию и знаки безопасности.
Запрещается управлять краном в состоянии алкогольного или наркотического
опьянения.
е)
справляться с порученной работой, обладать способностью к оценке расстояния,
высоты и габаритов, иметь хорошее зрение, слух, реакцию и достаточную
физическую подготовку.
ж)
уметь пользоваться первичными средствами пожаротушения и знать способ
покидания крана в аварийных ситуациях.
з)
иметь на руках удостоверение на право управления краном, получить задание и
указание перед началом работы .
Для обеспечения исправного состояния крана необходимо выполнить проверку крана.
При этом следует:
а) осмотреть рабочий журнал, обеспечить выполнение периодической проверки и
обслуживания, убедиться в отсутствии необходимости ремонтных работ.
б) проверить ограничитель высоты подъема крюка, указатель угла наклона стрелы,
3-6
упоры для предотвращения запрокидывания и другие устройства безопасности.
в) внимательно проверить несущие элементы: грузовые канаты, стреловые канаты,
растяжки, стрелу, гусек, опоры, крюки, стропы и др..
起
重г)
проверить количество гаек, болтов и чек, проверить детали на наличие трещин и
机
повреждений.
说
д) убедиться, что отсутствует реконструкция крана без разрешения, как изменение
明
балласта, неправильный ремонт стрелы, изменение системы управления и др..
е) проверить наличие утечек топлива и гидравлического масла.
ж) проверить исправность действия приборов после запуска двигателя.
з) проверить исправность действия органов управления.
и) проверить тормозные приспособления.
Предварительно поднимите груз на определенную высоту и оставьте его на весу на
некоторое время, чтобы проверить надежность действия тормоза.
к) проверить уровень смазочного масла, консистентной смазки и антифриза.
л) проверить наличие скопления грязи.
Во время работы крана следует избежать:
а) поворота платформы со слишком высокой скоростью, резкого начала поворота и
резкого торможения поворота платформы.
б) резкого торможения при подъеме груза.
в) подтаскивания груза по земле и полу крюком крана, поворота платформы или
передвижения крана перед отрывом груза от земли.
г)
беспорядочной укладки каната на барабане лебедки.
д) перегрузки или ненадежной обвязки груза.
е) передвижения со слишком высокой скоростью при наличии груза на крюке или
подъема груза на неровной площадке.
ж) подъема груза при наклонных канатах или внезапного отцепления груза с крюка.
з) вращения груза на весу.
и) столкновения крана или груза с мостом, перекрытиями, сооружениями, линией
электропередачи.
к) неправильной сборки и разборки стрелы и гуська.
3.2.1.2 Требования к стропальщику
Стропальщик назначается для зацепки груза на крюк и отцепки груза с крюка крана. Он
должен уметь выбирать необходимые для работы стропы и другие грузозахватные
приспособления по проекту производства работ кранами, обязан руководить безопасной
работой крана.
Стропальщик должен:
а) справляться с порученной работой и иметь хорошее зрение, слух и реакцию.
б) иметь достаточную физическую способность для перемещения стропов и других
грузозахватных приспособлений.
3-7
содержание .. 1 2 3 ..
