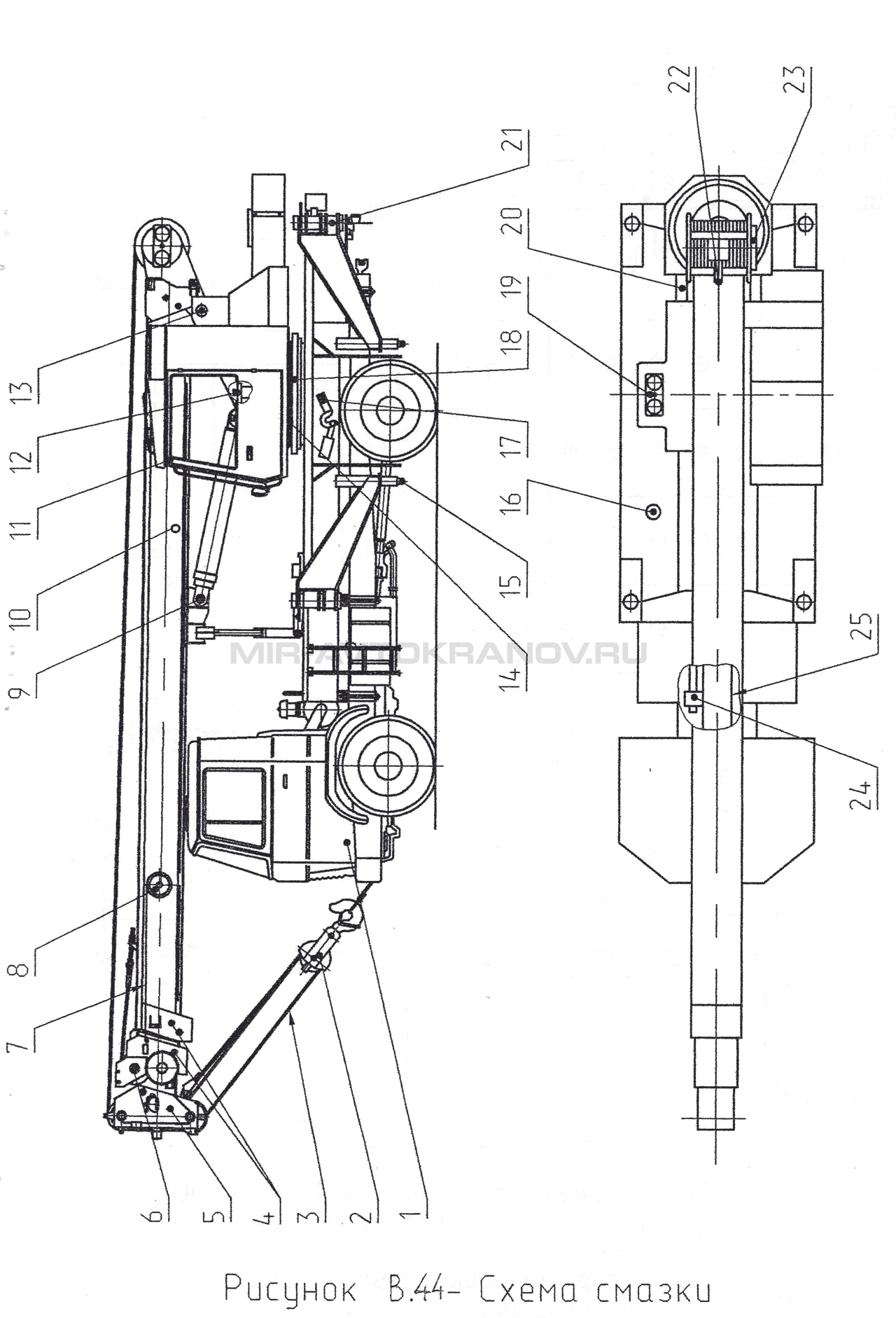

Позиция
по рисунку
В.44 |
Наименование сборочнойединицы или агрегата |
Наименование основного сорта смазочных материалов (ГОСТ,
ТУ), в скобках - наименование заменителя |
Количество точек смазки |
Способ нанесения смазочных материалов |
Норма расхода (сбора отработанных масел), кг Норма расхода
(сбора отработанных масел), кг |
Периодичность обслуживания |
Примечание |
|
|
|
|
|
|
Первая замена |
Последующая замена |
|
24 |
Привод насоса:
Подшипники крестовин карданного вала
Шлицы карданного вала |
Смазка антифрикционная 158 ТУ 38-101.320-77 (Смазка
«Литол-24» ГОСТ 21150-87) |
2 |
Через пресс-масленку |
0,04 |
ТО-2 |
ТО-2 |
|
|
|
Смазка графитная УССА ГОСТ 3333-80 (Смазка Солидол «С» ГОСТ
4366-76) |
1 |
Через пресс-масленку |
0,02 |
Через два ТО-1 |
Через два ТО-1 |
|
|
Установка опорно-поворотного устройства
Внутренние поверхности беговых дорожек
Рабочие поверхности зубьев венца |
Смазка «Литол-24» ГОСТ 21150-87 / (Смазка
солидол «Ж» ГОСТ 1033-79)
Смазка графитная УССА ГОСТ 3333-80 |
4 |
Через пресс-масленку
Нанесение на поверхность |
0,3
0,2 |
Через два ТО-2
Через два ТО-1 |
Через два ТО-2
Через два ТО-1 |
Но не реже одного раза в год |
23 |
Лебедка:
Картер редуктора |
Масла трансмиссионные ГОСТ 23652-79 ТАП-15В*; ТСП-10**
(ТСП-15К*; ТАП-15В или ТСП-15Кс 10-15 % дизельного зимнего
топлива ГОСТ 305-82) |
1 |
Заливка в картер |
2,7
(3,0) |
Через три ТО-2 |
Через три ТО-2 |
*при температуре не ниже -25 °С
**при температуре не ниже -40 °С |
20 |
Противовес:
Опорные ролики |
Смазка солидол «С» ГОСТ 4366-76 |
4 |
Через пресс-масленку |
0,1 |
ТО-2 |
ТО-2 |
|
19 |
Механизм поворота:
Картер редуктора |
Масла трансмиссионные ГОСТ 23652-79 ТАП-15В*; ТСП-10**
(ТСП-15К*; ТАП-15В или ТСП-15К с 10-15 % дизельного зимнего
топлива ГОСТ 305-82**) |
1 |
Заливка в картер |
4,5
(5,0) |
Через три ТО-2 |
Через три ТО-2 |
*при температуре не ниже -25 °С **при температуре не ниже
-40 °С |
21 |
Установка выносных опор:
Поверхности вращения выносных опор |
Смазка Солидол «С» ГОСТ 4366-76 (Солидол «Ж» ГОСТ 1033-79) |
8 |
Нанесение на поверхность |
0,2 |
ТО-2 |
ТО-2 |
|
17 |
Механизм блокировки подвески
Шарнирные соединения |
Смазка Солидол «С» ГОСТ 4366-76 (Солидол «Ж» ГОСТ 1033-79) |
2
4 |
Через пресс-масленку
Заполнение смазкой при разборке |
0,05
0,08 |
Через два ТО-1
Через два ТО-1 |
Через два ТО-1
Через два ТО-1 |
|
|
Облицовка шасси:
Шарниры лестниц |
Смазка Солидол «С» ГОСТ 4366-76 (Солидол «Ж» ГОСТ 1033-79) |
8 |
Нанесение на поверхность |
0,04 |
ТО-2 |
ТО-2 |
|
И |
Кабина машиниста:
Петли двери и люка, шарниры педали топливоподачи и рычагов
управления крановыми операциями |
Смазка Солидол «С» ГОСТ 4366-76 (Солидол «Ж» ГОСТ 1033-79) |
10 |
Заполнение смазкой при разборке |
0,06 |
ТО-2 |
ТО-2 |
|
22 |
Прижимной ролик:
подшипник ролика |
Смазка Литол-24 ГОСТ 21150-87 (Солидол «Ж» ГОСТ 1033-79) |
2 |
Заполнение смазкой при разборке |
0,01 |
Через два ТО-2 |
Через два ТО-2 |
|
3
5 |
Установка телескопической стрелы:
Грузовой канат
Подшипники блоков оголовка стрелы
Канаты выдвижения и втягивания секций стрелы |
Смазка Торсиол-35А ТУ 38-УССР 201214-80 (Торсиол-35Э)
Смазка Литол-24 ГОСТ 21150-87 (Солидол «Ж» ГОСТ 1033-79)
Смазка Торсиол-35А ТУ 38-УССР 201214-80 (Торсиол-35Э) |
1
5
2 |
Смазка по всей длине каната ровным слоем
Через пресс-масленку
Смазка по всей длине каната ровным слоем |
3,5
0,2
2,0 |
Через ТО-2
Через ТО-2
Через ТО-2 |
Через ТО-2
Через ТО-2
Через ТО-2 |
|
4 |
Плиты скольжения (склизы) передние нижние и поверхности под
них |
Смазка графитная УССА ГОСТ 3333-80 (Солидол «С» ГОСТ
4366-76) |
8 |
Нанесением на поверхность |
0,8 |
Через два ТО-1 |
Через два ТО-1 |
|
10
6 |
Плиты скольжения (склизы) верхние задние
Шарнирный подшипник гидроцилиндра выдвижения
Подшипники блоков полиспастов выдвижения и втягивания секций
стрелы |
Смазка графитная УССА ГОСТ 3333-80 (Солидол «С» ГОСТ
4366-76)
Смазка Солидол «С» ГОСТ 4366-76 (Солидол «Ж» ГОСТ 1033-79)
Смазка Солидол «С» ГОСТ 4366-76 (Солидол «Ж» ГОСТ 1033-79) |
4
1
6 |
Нанесением на поверхность
Заполнением смазкой при разборке
Через пресс-масленку |
0,4
0,01
0,14 |
Через два ТО-1
Через два ТО-1
ТО-2 |
Через два ТО-1
Через два ТО-1
ТО-2 |
|
2 |
Крюковая подвеска:
Подшипники блоков крюковой подвески
Упорный подшипник крюковой подвески |
Смазка Литол-24 ГОСТ 21150-87 (Солидол «Ж» ГОСТ 1033-78)
Смазка Солидол «С» ГОСТ 4366-76 (Солидол «Ж» ГОСТ 1033-79) |
3
1 |
Через пресс-масленку
Заполнение смазкой при разборке |
0,12
0,02 |
Через ТО-2
Через два ТО-1 |
Через ТО-2
Через два ТО-1 |
|
9 |
Шарнирные подшипники цилиндра подъема стрелы |
Смазка Солидол «С» ГОСТ 4366-76 (Солидол «Ж» ГОСТ 1033-79) |
2 |
Через пресс-масленку |
0,05 |
Через два ТО-1 |
Через два ТО-1 |
|
13 |
Ось крепления стрелы |
Смазка Солидол «С» ГОСТ 4366-76 (Солидол «Ж» ГОСТ 1033-79) |
2 |
Через пресс-масленку |
0,05 |
ТО-1 |
ТО-1 |
|
|
Привод управления крановыми операциями:
Шарниры тяг |
Смазка Солидол «С» ГОСТ 4366-76 (Солидол «Ж» ГОСТ 1033-79) |
8 |
Нанесение на поверхность |
0,05 |
ТО-2 |
ТО-2 |
|
25 |
Привод управления двигателем:
Шарниры рычагов и тяг
Тросик управления двигателем |
Смазка Солидол «С» ГОСТ 4366-76 (Солидол «Ж» ГОСТ 1033-79)
Смазка Торсиол-35А ТУ 38-УССР 201214 (Смазка Торсиол-35Э) |
3
2 |
Заполнение смазкой при разборке
Нанесение смазки по всей длине каната ровным слоем |
0,07
0,06 |
ТО-2
Через ТО-2 |
ТО-2
Через ТО-2 |
|
12 |
Электрооборудование: Привод датчика поворота рамы (зубчатое
зацепление) |
Смазка Солидол «С» ГОСТ 4366-76 (Солидол «Ж» ГОСТ 1033-79) |
1 |
Нанесение на поверхность |
0,02 |
ТО-1 |
ТО-1 |
|
7 |
Канат привода
датчика длины |
Смазка Торсиол-35А
ТУ 38-УССР 201214
(Смазка Торсиол-35Э) |
2 |
Нанесение
смазки по
всей длине
каната ровным слоем |
0,32 |
Через
ТО-2 |
Через
ТО-2 |
|
16 |
Гидрооборудование крана
(гидросистема) |
Масло гидравлическое
ВМГЗ* ТУ 38-101479-79,
Масло гидравлическое
МГЕ-46В** ТУ 38-001347-83
(Масло веретенное гидравли-
ческое «АУ» ТУ 37-101586-75,
Масло индустриальное
И-30А ГОСТ 20799-75) |
|
Заливка в бак |
350 дм3 |
ТО-2
**Сезонная замена |
*Через
3600-4000
часов работы но не реже
одного раза в два года
**Сезонная замена |
*При температуре
-45…+45°С
**При температуре
О…+7О°С |
1 |
Шасси
МАЗ-5337 |
Согласно Руководству по эксплуатации на автомобиль МАЗ-5337 |
