12.3

ДЕЙСТВИЯ ПРИ ПОЛНОМ ОТКАЗЕ ГИДРОПРИВОДА АВТОМОБИЛЬНОГО КРАНА КС-3579





При приведении крана из рабочего в безопасное положение при отказе гидропривода выполните следующие операции:

12.3.1    Опускание груза

Для опускания груза при отказе механизмов крана проделайте следующее:

  • откройте вентиль “ВН2″ (рисунок В.19), соединяющий напорную и сливную магистрали гидромотора лебедки;

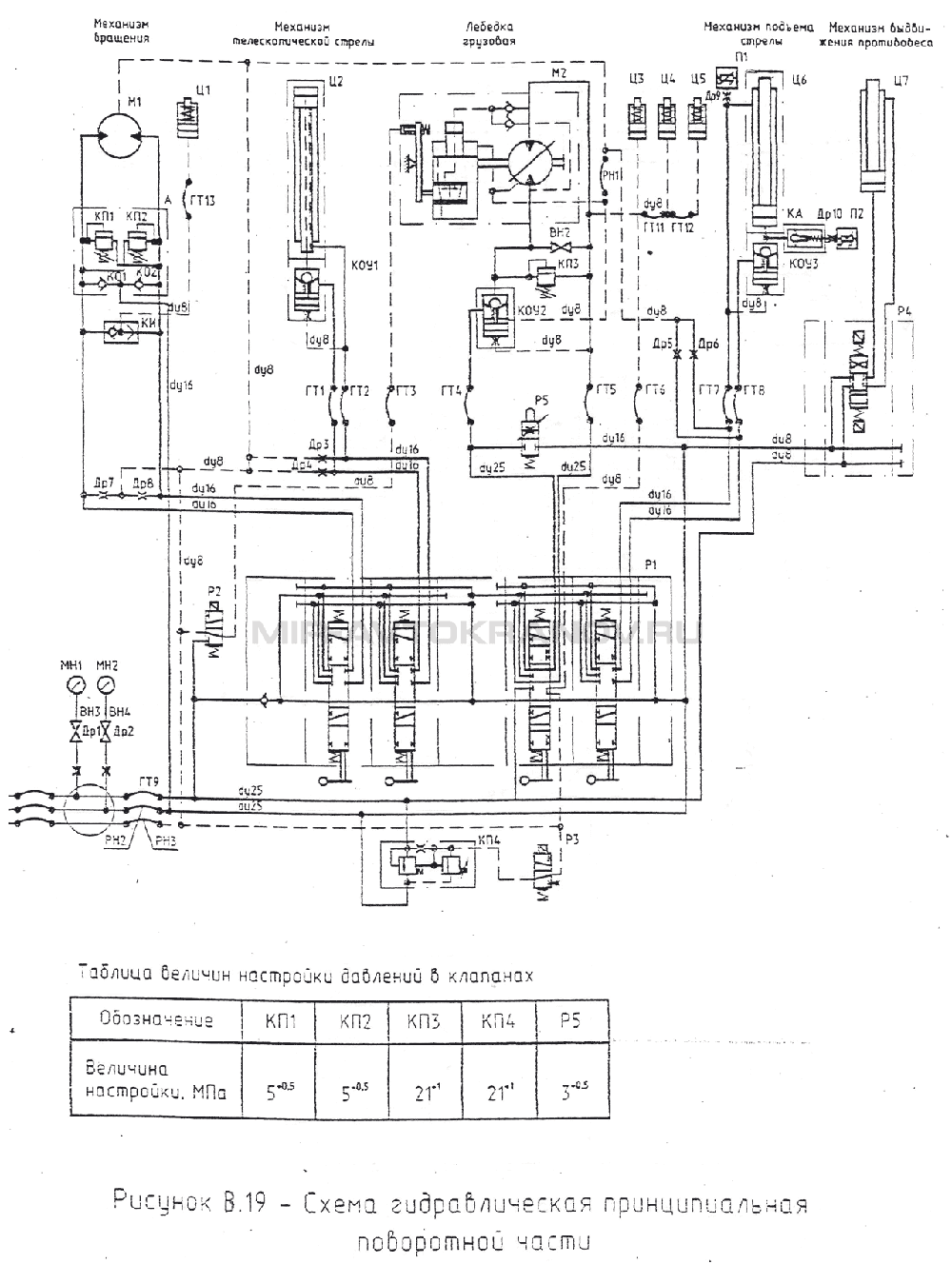

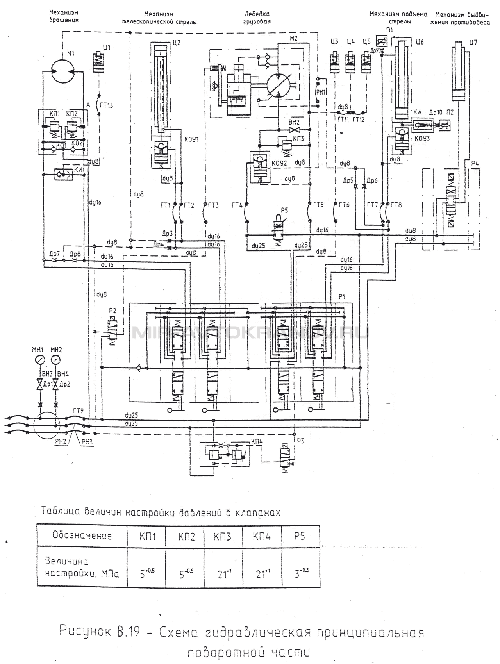

Рисунок В.19 Схема гидравлическая принципиальная поворотной части

Рисунок В.19 Схема гидравлическая принципиальная поворотной части



  • сняв кожух 16 (рисунок В.6) осторожно растормозите тормоз лебедки с помощью гаек 12 и опустите груз на площадку.

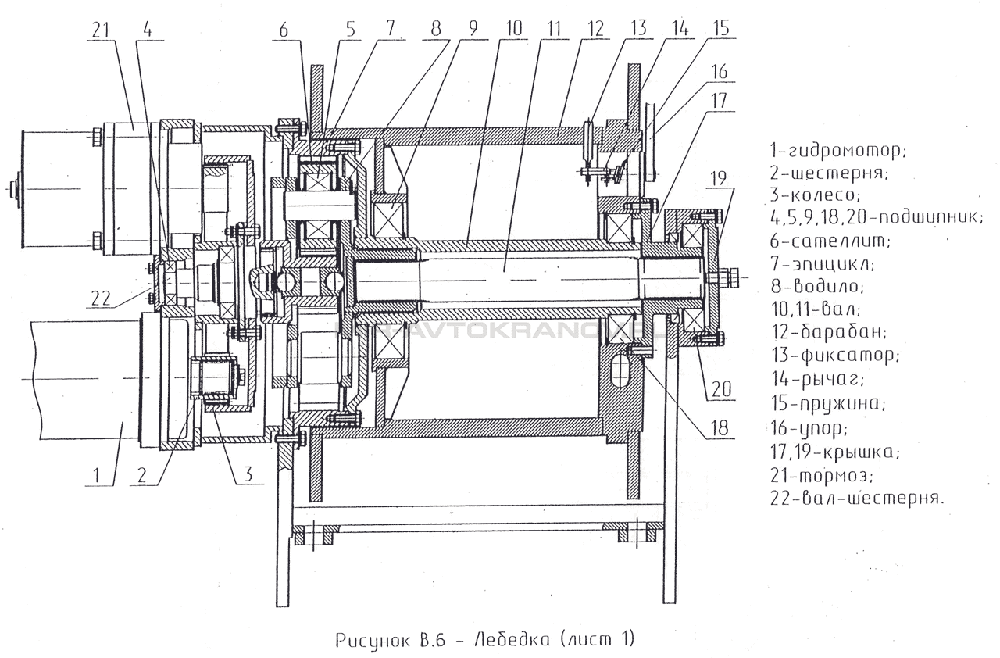

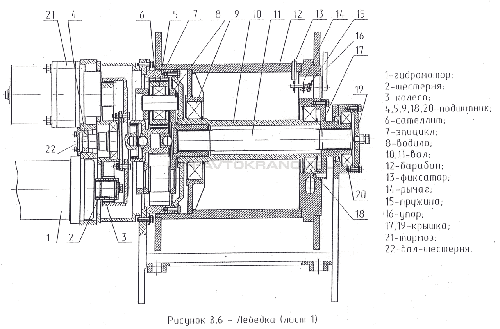

Рисунок В.6 Лебедка (Лист 1)

Рисунок В.6 Лебедка (Лист 1)



Помните, что для опускания большого по массе груза достаточно слегка ослабить тормоз, а для опускания малого груза необходимо дополнительно проворачивать тормоз, не допуская резкого увеличения скорости опускания.

  • освободите крюк от груза;
  • соберите тормоз в соответствии с рисунком В.6.

12.3.2    Поворот рамы

Для поворота рамы при отказе в работе крановых механизмов выполните следующие операции:

  • опустите груз, освободите крюковую подвеску от строп;
  • рукоятку управления механизмом поворота переведите в одно из рабочих положений;
  • сняв кожух 16 (рисунок В.6) осторожно растормозите тормоз механизма поворота с помощью гаек 12;
  • вращая вал-шестерню механизма поворота ключом за квадратный хвостовик, поверните поворотную платформу, либо поверните ее путем натяжения каната за крюковую подвеску в транспортное положение;
  • соберите тормоз в соответствии с рисунком В.6.

12.3.3. Опускание стрелы

Для опускания стрелы на стойку выполните следующие операции:

  • установите в транспортное положение опорную стойку;
  • установите стрелу над стойкой;
  • подготовьте чистое ведро для приема рабочей жидкости;
  • ослабьте накидную гайку 1 (рисунок В.22) аварийного клапана гидроцилиндра подъема стрелы;

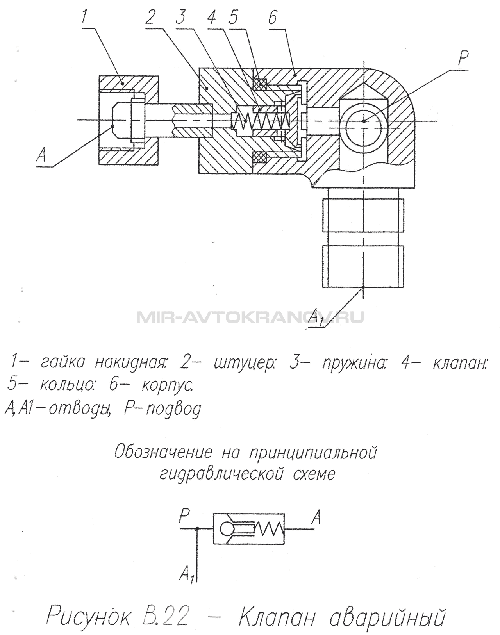

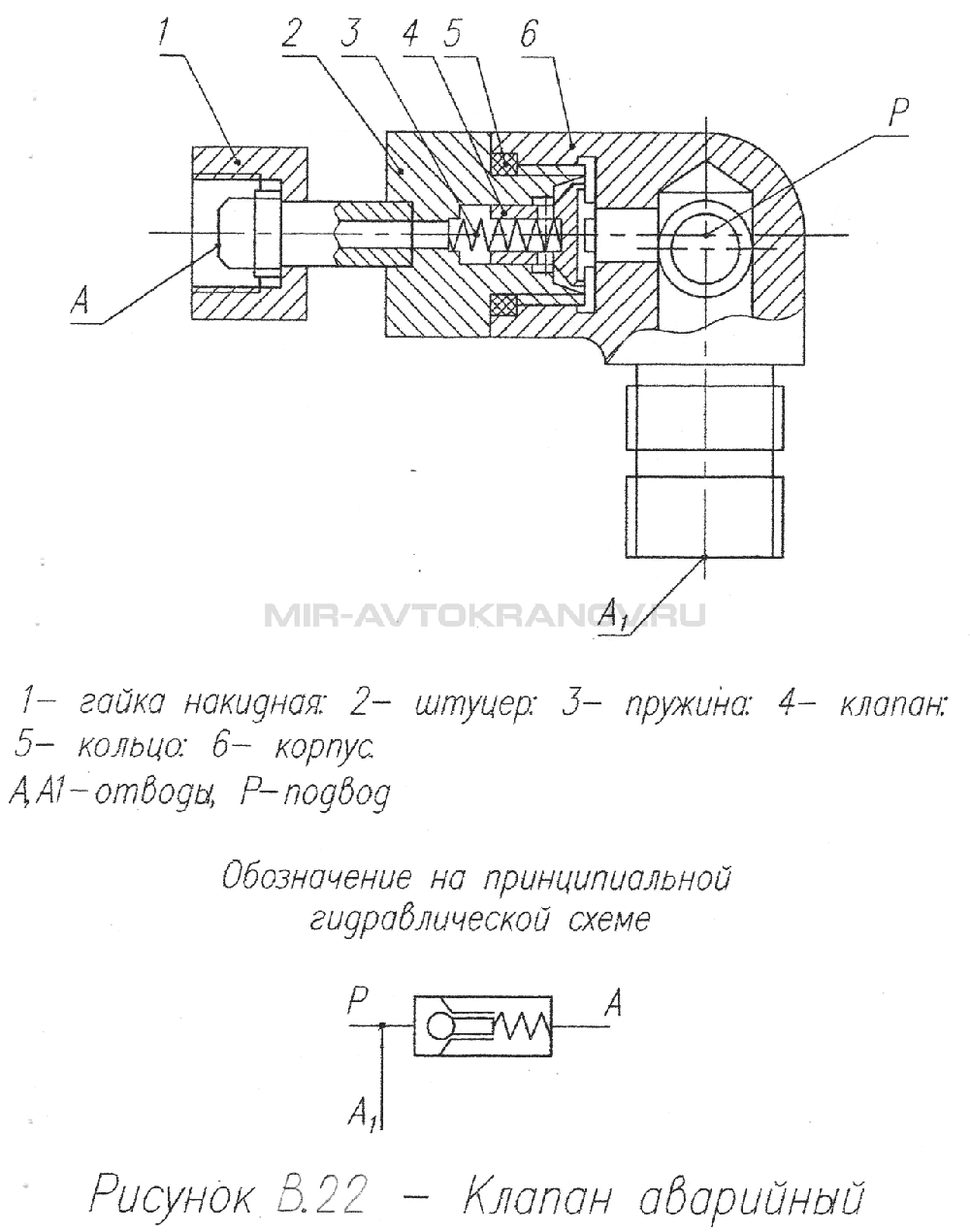

Рисунок В.22 Клапан аварийный

Рисунок В.22 Клапан аварийный



  • опустите стрелу до посадки ее на стойку;
  • заверните резьбовые соединения, жидкость слейте в гидробак.

12.3.4 Снятие крана с выносных опор

Для снятия крана с выносных опор (рисунок В.20) выполните следующие операции:

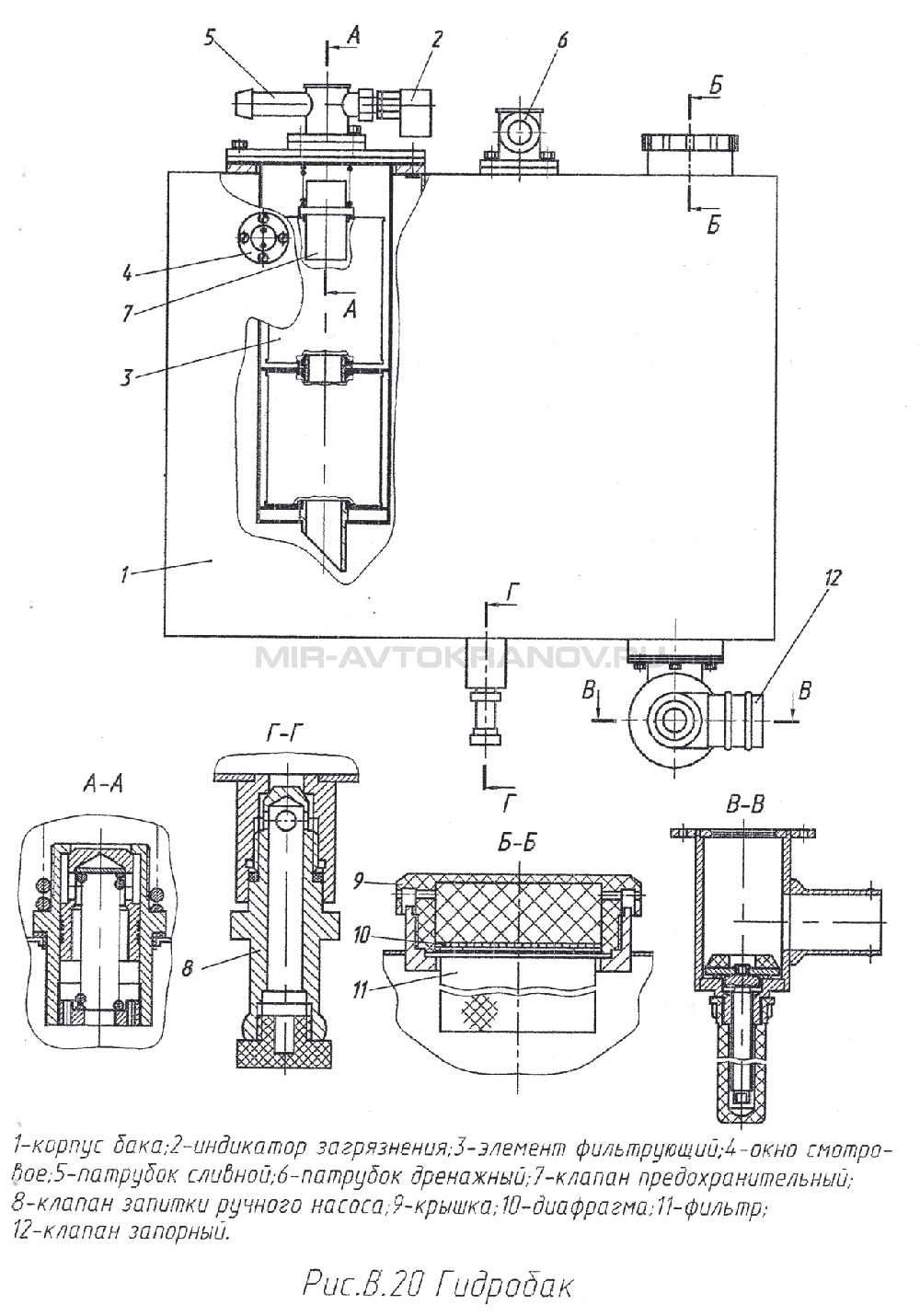

Рисунок В.20 Гидробак

Рисунок В.20 Гидробак



  • включите первую передачу коробки передач двигателя шасси;
  • возьмите из ЗИП шланг диаметром 25 мм, один конец подсоедините к штуцеру ручного насоса, предварительно сняв заглушки, откройте клапан 8 путем поворота его на один - два оборота;
  • возьмите из комплекта ЗИП шасси монтажную лопатку и рукоятку ручного насоса и вставьте рукоятку в рычаг ручного насоса, а монтажной лопаткой застопорьте кардан привода насоса;
  • переведите рукоятку двухпозиционного крана 1 (рисунок В.14) в положение I;

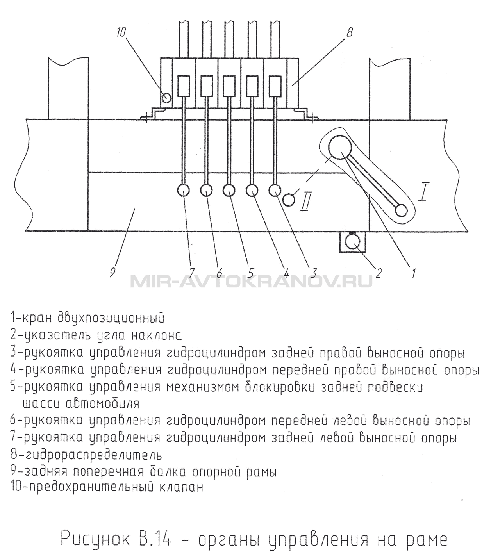

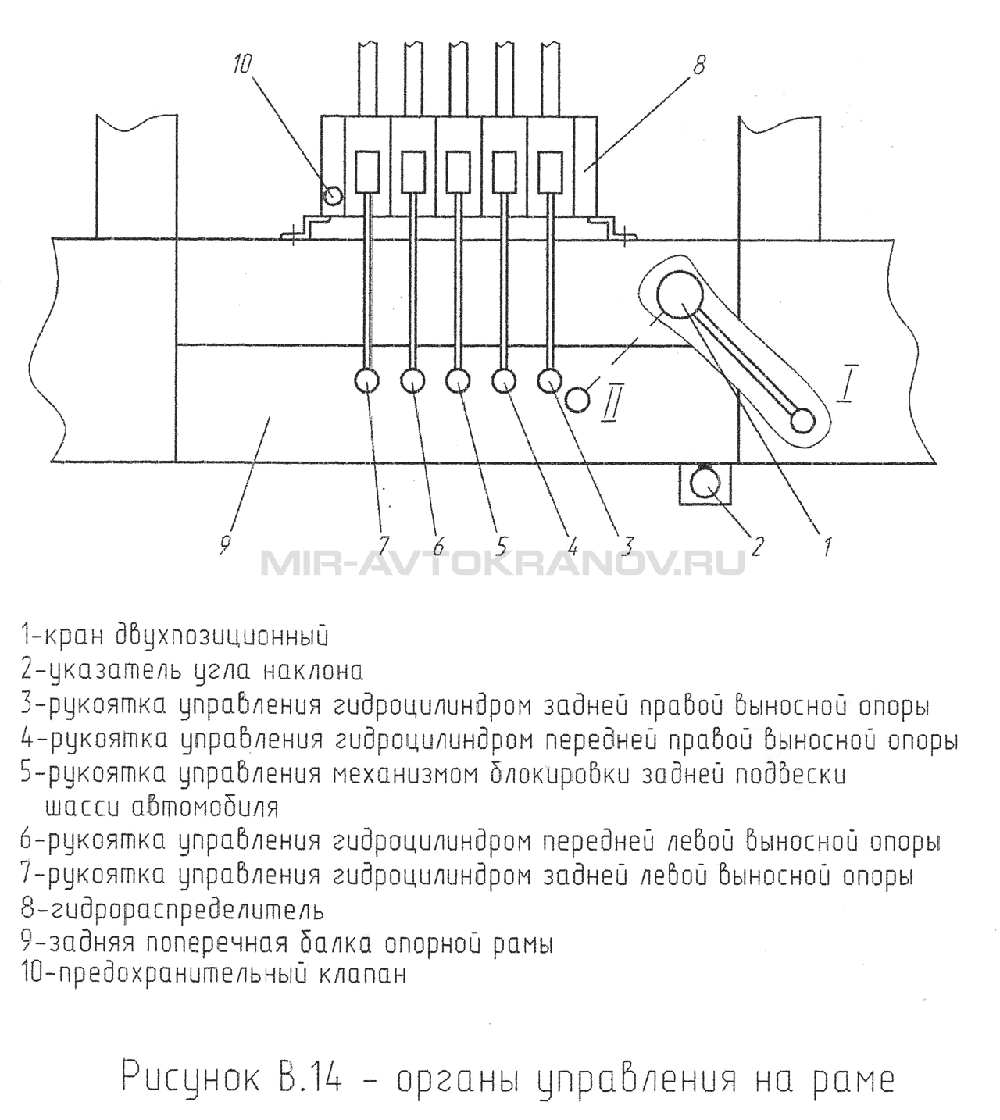

Рисунок В.14 Органы управления на раме

Рисунок В.14 Органы управления на раме



  • переведите одну из рукояток 3, 4, 6, 7 в верхнее положение;
  • работая ручным насосом, втяните шток соответствующего гидроцилиндра выносной опоры на необходимую величину. Эти операции производите вдвоем. Таким же образом втяните все штоки гидроцилиндров;
  • переведите рукоятку 5 в верхнее положение и, работая ручным насосом, разблокируйте заднюю подвеску;
  • поверните выносные опоры из рабочего положения в транспортное положение;
  • закройте клапан 8, снимите шланг и рукоятку ручного насоса, поставьте заглушки;
  • переведите рукоятку двухпозиционного крана 1 в положение II.



12.4 ДЕЙСТВИЯ ПРИ СРАБАТЫВАНИИ ОГРАНИЧИТЕЛЯ НАГРУЗКИ



Срабатывание ограничителя грузоподъемности может произойти в следующих случаях:

  • при подъеме груза, масса которого больше грузоподъемности крана при данном вылете крюка и длине стрелы;
  • при превышении допустимого вылета крюка с грузом.

В этих случаях опустите груз при помощи лебедки, после чего переустановите кран до вылета, на котором грузоподъемность крана соответствует массе данного груза.
