РАСПРЕДЕЛЕНИЕ ПОТОКОВ РАБОЧЕЙ ЖИДКОСТИ ПОВОРОТНОЙ ЧАСТИ АВТОМОБИЛЬНОГО
КРАНА КС-55727
КС-55727-1, КС-55727-5 (кроме исполнения КС-55727-5-22), КС-55727-7
(кроме исполнения КС-55727-7-22), КС-55727-8 (кроме исполнения
КС-55727-8-22), КС-55727-9:
Гидрооборудование поворотной части выполнено в соответствии со схемой,
изображенной на рисунке 25.

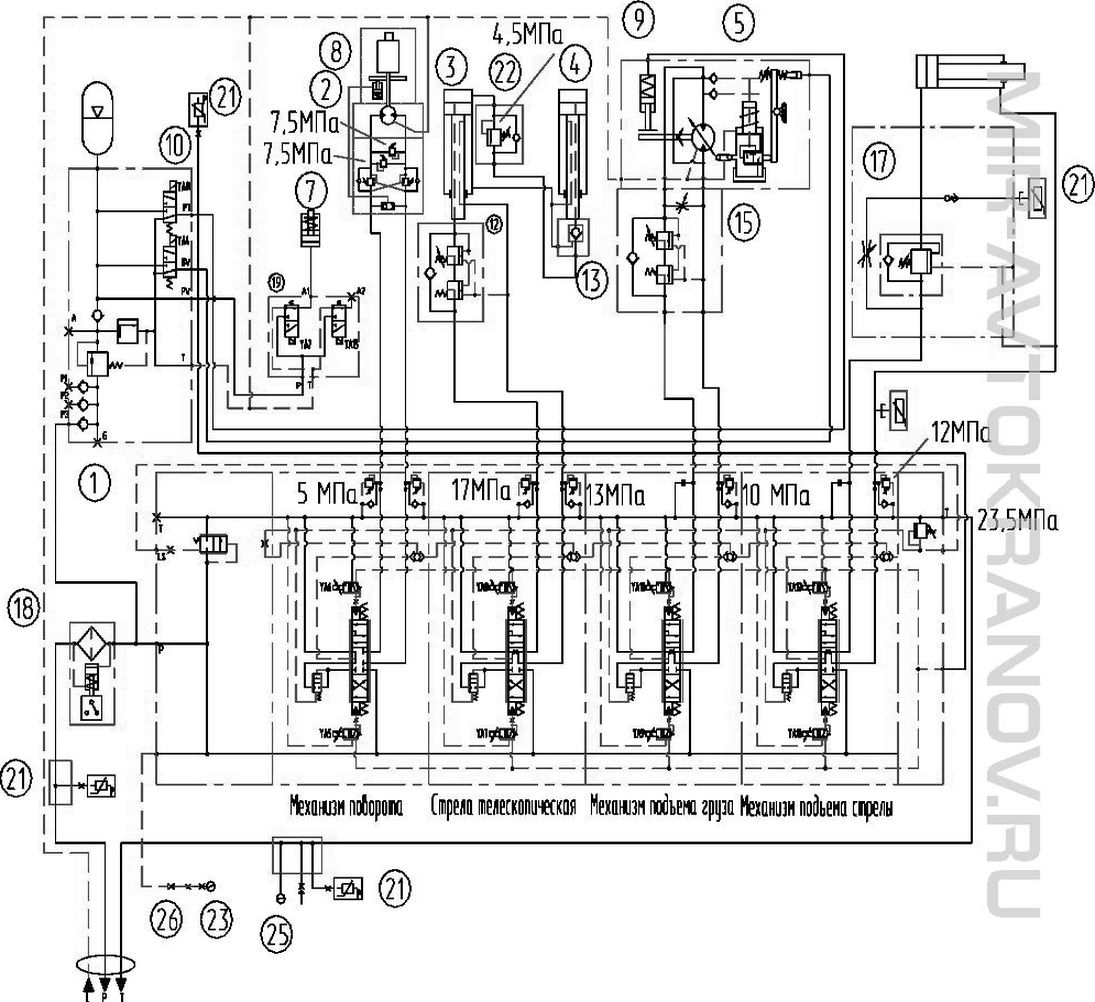

Рисунок 25 – Схема гидравлическая принципиальная поворотной части
крана КС-55727
Перечень элементов гидрооборудования поворотной части приведен в таблице
2.4
Гидравлический насос осуществляет забор рабочей жидкости из гидробака и
через соединение вращающееся подает её в гидрораспределитель 1, при
помощи которого осуществляется управление механизмом вращения поворотной
рамы, механизмом телескопи-рования стрелы и стреловым механизмом
(механизмом изменения угла наклона стрелы) и механизмом лебедки.
Применение в приводе грузовой лебедки регулируемого аксиально-поршневого
гидромотора позволяет регулировать скорость подъема (опускания) груза.
Гидрораспределитель 1 позволяет осуществлять следующие совмещения
рабочих операций:
подъем (опускание) груза с вращением поворотной рамы;
подъем (опускание) груза с выдвижением (втягиванием) секций стрелы;
подъем (опускание) стрелы с вращением поворотной рамы;
подъем (опускание) стрелы с выдвижением (втягиванием) секций стрелы.
Для совмещения операций золотник соответствующей рабочей секции
гидрораспределителя переводится в рабочее положение одновременно или с
небольшой задержкой по времени с золотником другой рабочей секции того
же гидрораспределителя. Регулирование скоростей исполнительных
механизмов крана комбинированное: изменением частоты вращения вала
насоса (за счет изменения частоты вращения вала двигателя шасси) и
дросселированием рабочей жидкости в каналах гидрораспределителя.
Ограничение величины давления рабочей жидкости в приводе исполнительных
механизмов поворотной части осуществляется клапаном КП7.
Величины давлений рабочей жидкости, характеризующие загрузку крана,
замеряют преобразователи давления 21. Электрический сигнал подается на
ограничитель нагрузки крана.
2.5.2.
РАСПРЕДЕЛЕНИЕ ПОТОКОВ РАБОЧЕЙ ЖИДКОСТИ ПОВОРОТНОЙ ЧАСТИ АВТОМОБИЛЬНОГО
КРАНА КС-55727
ТАБЛИЦА 2.4 - ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ ГИДРООБОРУДОВАНИЯ ПОВОРОТНОЙ ЧАСТИ
КРАНА КС-55727
Обозначение на схеме
Наименование и краткая техническая характеристика
Тип
Количество, шт
1
Гидрораспределитель
РГМ22ТДИ4Х или
РГМ22ТД5Х
1
2
Гидромотор
V = 81,9 см3,
Р мах = 17,5 МПа
МG 80D
(в составе редуктора
механизма поворота)
1
3
Гидроцилиндр Ø100хØ80х6000,
Рном=16Мпа
КС-5578.65.100В-01
1
4
Гидроцилиндр Ø100хØ80х6000,
Рном=16Мпа
КС-5578.65.100В
1
5
Гидромотор
V = 112 см3,
Рном = 20 МПа
303.3.112.503
или МГЭ 112/32М
1
6
ГидроцилиндрØ200хØ140х2550, Рном=25Мпа
КС-3579.64.
400-1В-02
D=140 мм
7
Размыкатель
Диаметр поршня D = 20 мм
Ход поршня S = 20 мм, Рном = 4 Мпа
КС-45712.63.180
1
8
Размыкатель тормоза в составе
редуктора механизма поворота
1
9
Размыкатель тормоза в составе
редуктора лебедки
1
10
Гидроаккумулятор
НС-SE3-2 VPE-V04-30-RW-G02
1
12
Клапан тормозной
Dу=16 мм
КТ16Т6М
1
13
Гидрозамок Рном=32 Мпа
КС-3579.83.200-1
1
15
Клапан тормозной Dу=25 мм
КТ25Ф6КД3М позднее
КТ25Ф6М
1
16
Клапан аварийный
КС-3579.84.400-2
1
17
Клапан тормозной
Dу=16 мм, Qном=160л/мин
КТ16Ф6М
1
18
Клапан гидравлический
VI-V-06-048A-004
1
21
Преобразователь давления
(из комплекта ОНК)
А307.11.00.000
5
22
Блок клапанный
Dу=10 мм,Рном=16МПа
КС-55727.84.08.400
1
При установке на Вашем кране кондиционера схема гидравлическая
принципиальная поворотной части приведена в дополнении к настоящему
руководству эксплуатации, входящему в состав эксплуатационной
документации Вашего крана.
Гидрооборудование поворотной части выполнено в соответствии со схемой,
изображенной на рисунке 26.
Перечень элементов гидрооборудования поворотной части приведен в таблице
2.5
Гидравлический насос осуществляет забор рабочей жидкости из гидробака и
через соединение вращающееся подает её в гидрораспределитель 1, при
помощи которого осуществляется управление механизмом вращения поворотной
рамы, механизмом телескопирования стрелы и стреловым механизмом
(механизмом изменения угла наклона стрелы) и механизмом лебедки.
Для совмещения операций золотник соответствующей рабочей секции
гидрораспределителя переводится в рабочее положение одновременно или с
небольшой задержкой по времени с золотником другой рабочей секции того
же гидрораспределителя. Регулирование скоростей исполнительных
механизмов крана комбинированное: изменением частоты вращения вала
насоса (за счет изменения частоты вращения вала двигателя шасси) и
дросселированием рабочей жидкости в каналах гидрораспределителя.
Ограничение величины давления рабочей жидкости в приводе исполнительных
механизмов поворотной части осуществляется клапаном КП7, а контроль - по
указателю давления 23.
Величины давлений рабочей жидкости, характеризующие загрузку крана,
замеряют преобразователи давления 21. Электрический сигнал подается на
ограничитель нагрузки крана.

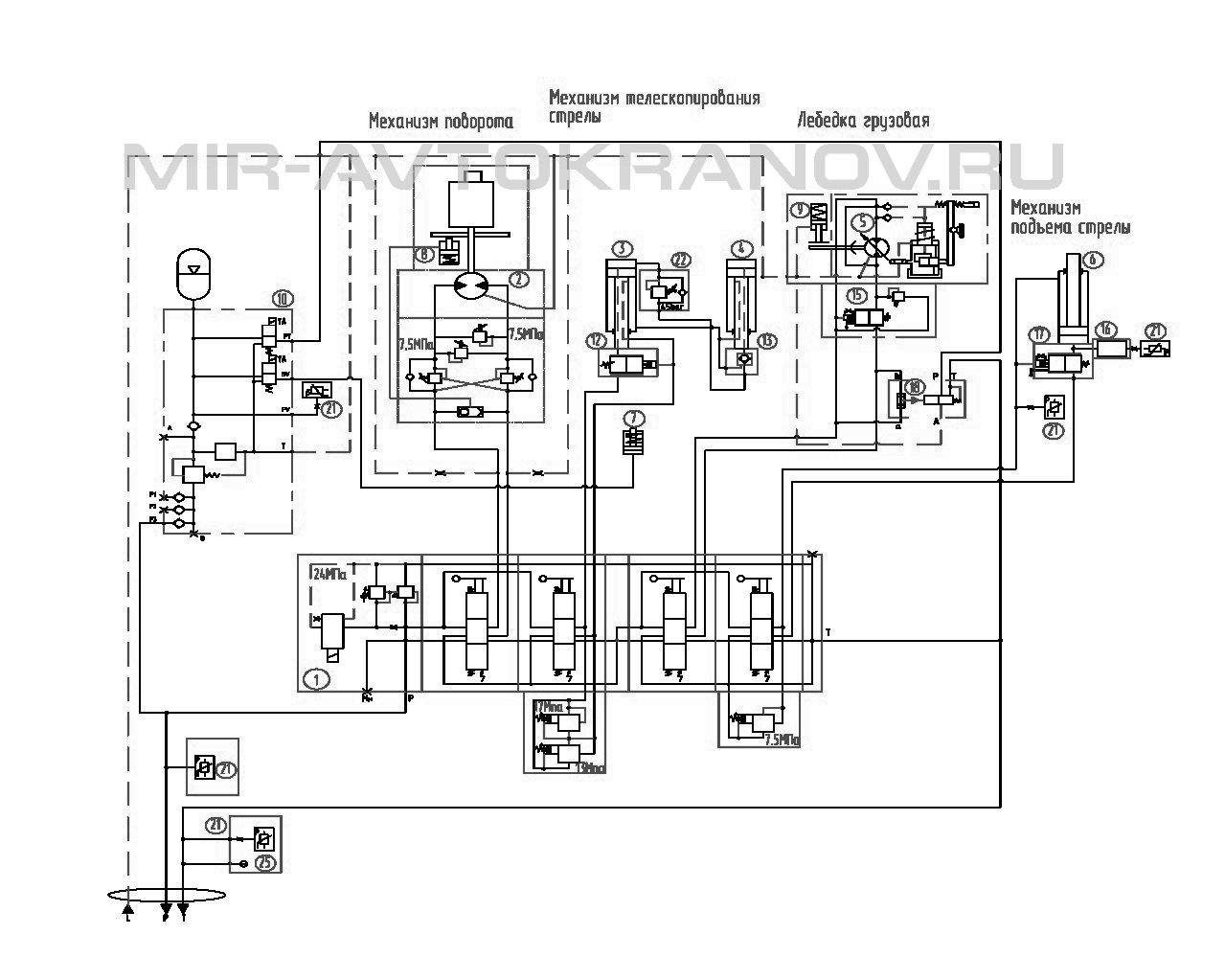

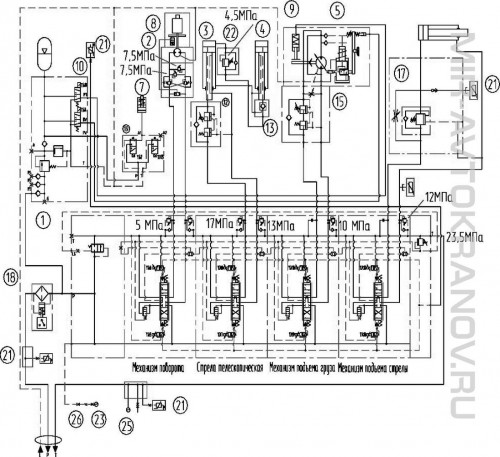

Рисунок 26 – Схема гидравлическая принципиальная поворотной части
крана КС-55727
ТАБЛИЦА 2.5 - ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ ГИДРООБОРУДОВАНИЯ ПОВОРОТНОЙ ЧАСТИ
Размыкатель
Диаметр поршня D=20 мм
Ход поршня S =20 мм, Рном = 16 Мпа
КС-45712.63.180
1
8
Размыкатель тормоза в составе редуктора механизма поворота
1
9
Размыкатель тормоза в составе редуктора лебедки
1
10
Гидроаккумулятор
НС-SE3-2 VPE-V04-30-RW-G02
1
12
Блок клапанный
1СЕL145 F8W30S30S377D3L
1
13
Гидрозамок Dу=10 мм, Рмах=32 мм
КС-3579.83.200-1
1
15
Блок клапанный
DXP23501-02B3L
1
17
Блок клапанный
CXP 24696-01B3L
1
18
Фильтр напорный
МНТ 801 FD1.C. B5.Y2
19
Гидрораспределитель
KVC2-3/2-4-47В
1
21
Датчик давления цифровой (из комплекта ОНК)
ЛГФИ.404176.019
5
22
Блок клапанный Dу=16мм, Рном=25МПа
КС-55727.84.08.400
1
23
Указатель давления масла
Из комплекта ограничителя нагрузки
1
25
Датчик указателя температуры ДУТЖ-01
1
26
Вентиль Dу = 8 мм
КС-55727.83.09.050
1
При установке на Вашем кране кондиционера схема гидравлическая
принципиальная поворотной части приведена в дополнении к настоящему
руководству эксплуатации, входящему в состав эксплуатационной
документации Вашего крана.
