2.4.4.

ПРИВОД УПРАВЛЕНИЯ ВЫНОСНЫМИ ОПОРАМИ АВТОМОБИЛЬНОГО КРАНА КС-55727

Для управления выносными опорами на задней балке нижней рамы расположены:

• трехпозиционный кран 10, предназначенный для переключения потока рабочей жидкости между поворотной и неповоротной частями;
• гидрораспределитель 1 с предохранительным клапаном 7, предназначенный для  управления выносными опорами.

При переводе рукояток 2, 3, 5, 6 из нейтрального в верхнее положение происходит выдвижение штоков гидроцилиндров выносных опор, а при переводе в нижнее положение - втягивание штоков, рукоятка 4 предназначена для выдвижения и задвижения балок крана. Символы табличек 8 и 9 приведены на рисунке 23.

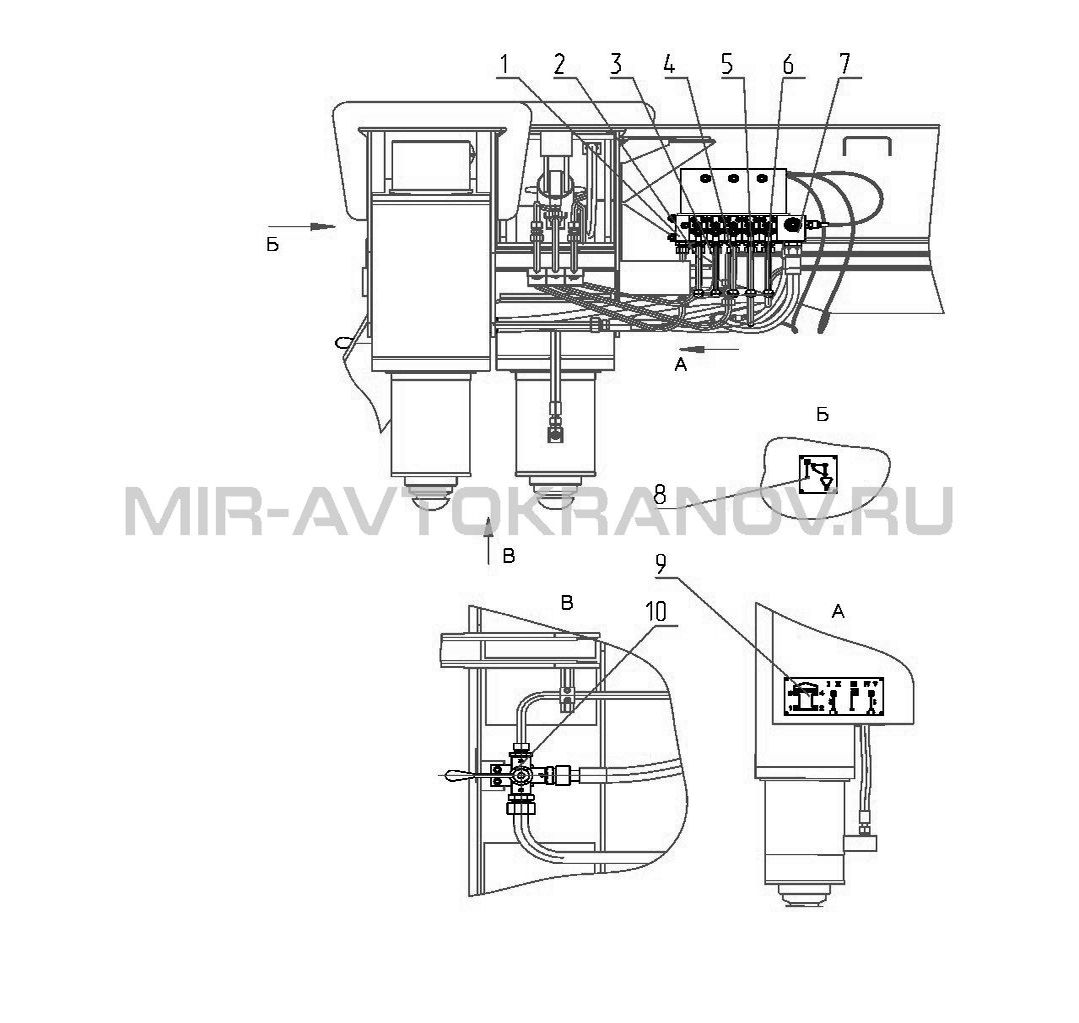

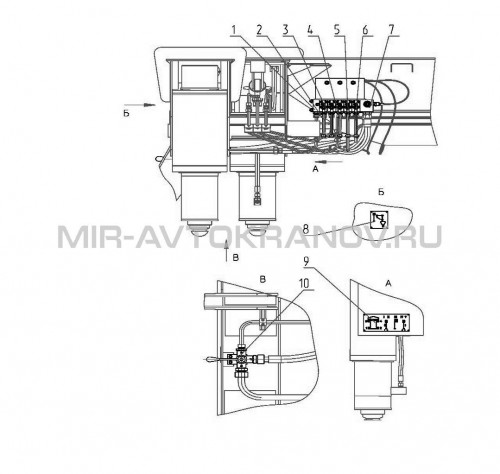

Рисунок 22 - Привод управления выносными опорами крана КС-55727

1 - гидрораспределитель; 2 – рукоятка управления гидроцилиндром задней правой выносной опоры; 3 - рукоятка управления гидроцилиндром задней левой выносной опоры; 4 – рукоятка выдвижения и задвижения выносных опор; 5 - рукоятка управления гидроцилиндром передней левой выносной опоры; 6 – рукоятка  управления  гидроцилиндром передней правой выносной опоры; 7 – предохранительный клапан; 8, 9- таблички, 10 – кран трехпозиционный

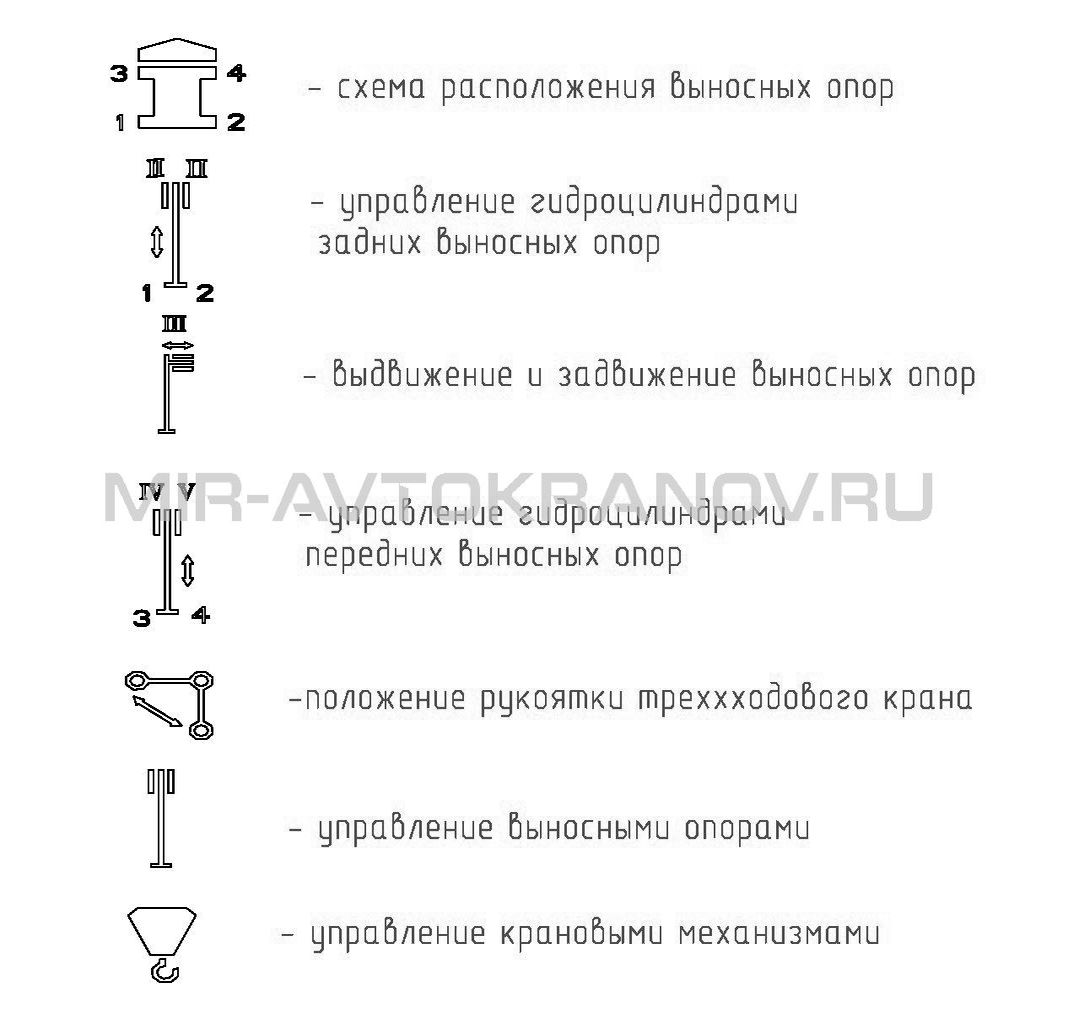

Рисунок 23 – Символы табличек
