2.1.6.

СТОЙКА ПОДДЕРЖКИ СТРЕЛЫ АВТОМОБИЛЬНОГО КРАНА КС-55727

В транспортном положении стрела опирается на стойку, что обеспечивает фиксированное  положение стрелы (отсутствие поперечного раскачивания) при перемещении или транспортировании крана. Стойка представляет собой жесткую конструкцию, которая крепится основанием болтами к раме.

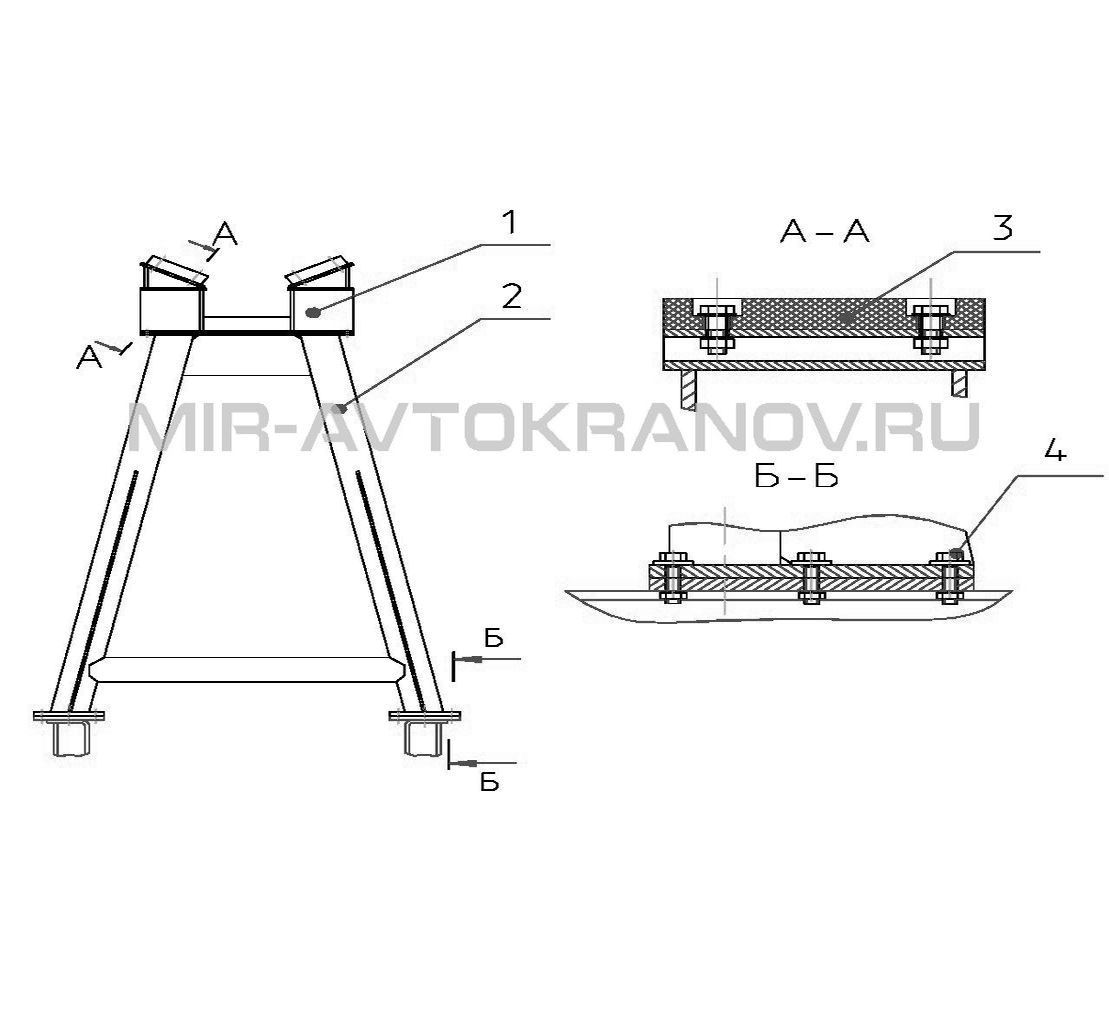

Рисунок 9 – Стойка поддержки стрелы крана КС-55727

1- кронштейн; 2 – стойка; 3 - подушка; 4 – болт
