2.1.3.

ОПОРА ВЫНОСНАЯ АВТОМОБИЛЬНОГО КРАНА КС-55727

Кран оснащен четырьмя выносными опорами для увеличения опорного контура в рабочем положении.
Выносная опора 1 – сварная балка коробчатого сечения. В обойме ригелем крепится гидроцилиндр 4 вывешивания. Шток гидроцилиндра оканчивается шаровой головкой, на которой крепится подпятник. Выносные опоры установлены  в поперечных балках нижней рамы. В рабочее положение  переводятся гидроцилиндрами 2  выдвижения балок.

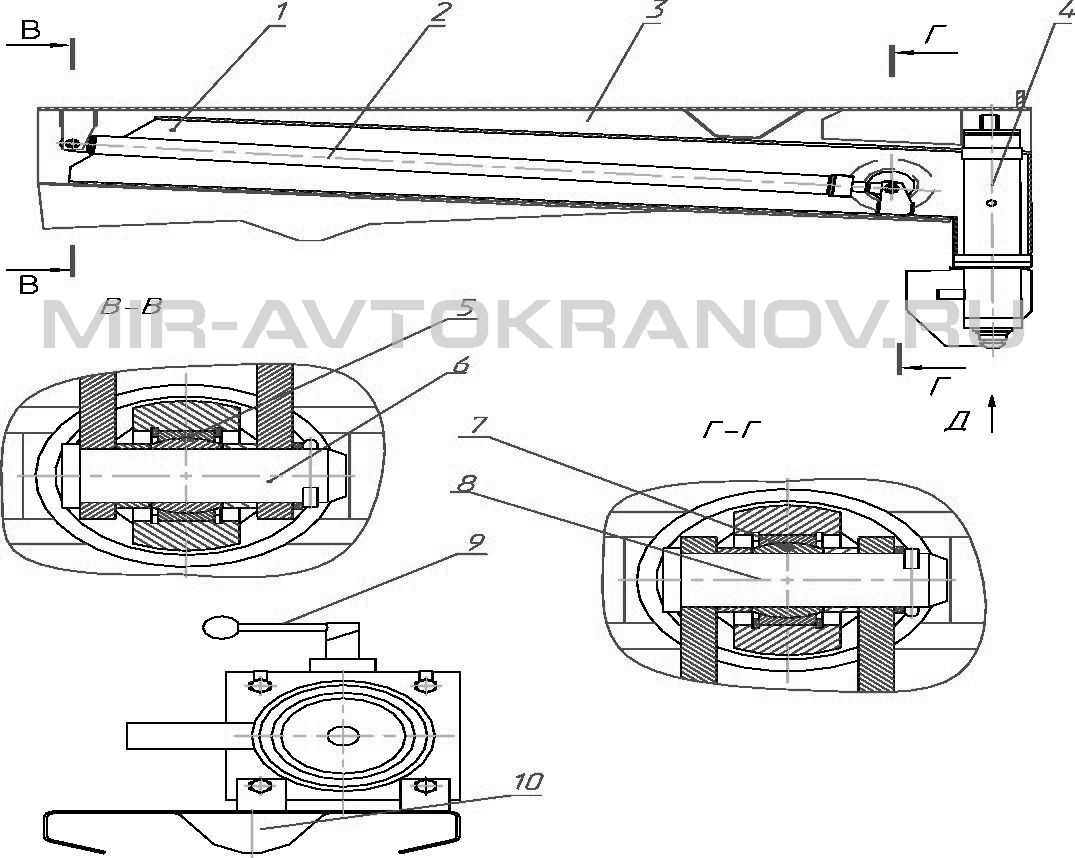

Рисунок 4 – Выносная опора крана КС-55727

1 – опора выносная; 2 – гидроцилиндр выдвижения опоры; 3 – балка; 4 – гидроцилиндр опоры; 5 – подшипник; 6 – ось; 7 – фиксатор опоры в транспортном положении; 8 - подшипник; 9 - ось

2.1.4. НАСТИЛЫ АВТОМОБИЛЬНОГО КРАНА КС-55727

Настилы крана состоят  из рифленых алюминиевых листов, монтируемых на нижней раме в целях создания горизонтальных поверхностей для размещения людей при проведении технического обслуживания или ремонта крана. Рифленая поверхность  обеспечивает соблюдение норм безопасности. Для безопасного входа и выхода предусмотрены две  лестницы.
