Демонтаж, разборка, сборка и монтаж стрелы и
гидроцилиндра выдвижения стрелы автомобильного
крана KC-35714-2
Демонтаж гидроцилиндра с крана необходимо производить в следующей
последовательности:
- установить стрелу на стойку поддержки стрелы;
- опустить на землю крюковую подвеску;
- расстопорить и вынуть ось 13 (рисунок 24);
- выбить клин из обоймы 15, освободить канат;
- работая грузовой лебедкой, намотать канат на барабан;
- отсоединить гидроцилиндр подъема стрелы от основания стрелы (раздел
13.3.4.10);
- заглушить двигатель шасси и отключить массу аккумуляторных батарей;
- отсоединить кабель, идущий по стреле, от клеммной колодки под капотом
и от блока обработки данных (БОД) ограничителя нагрузки в кабине
крановщика;
- отсоединить концы проводов, проложенные по стреле, от клемного набора,
смотать провода в кольцо и закрепить на стреле;
- отсоединить рукава РВД от гидроцилиндра выдвижения секции стрелы;
- зачалить стрелу в сборе, приподнять ее до разгрузки оси 9 (рисунок
24), вынуть шплинт, снять шайбу и через алюминиевую (медную) выколотку
выбить ось. Снять и опустить стрелу на козлы;
- отсоединить штепсельный разъем 3 (рисунок 68) на оголовке стрелы и
штекерные разъемы к МЗОН;
- освободить от крепления кабель на оголовке стрелы;
- вынуть шплинт 2 и снять с оголовка ось 1 (рисунок
68);
- отсоединить трубопроводы от обратного управляемого клапана и
гидроцилиндра выдвижения секции;
- отвернуть два болта на проушине штока гидроцилиндра и снять обратный
управляемый клапан;
- расстопорить и вынуть ось 17 (рисунок 25) крепления штока
гидроцилиндра к основанию стрелы;
- снять упоры 31 с основания 5;
- зачалить и приподнять секцию до образования зазора между нижним поясом
секции 2 и накладками 36 на основании 5;
- отвернуть болты и извлечь накладки 36, используя отрезок согнутой
«крючком» проволоки.
ЗАПРЕЩАЕТСЯ извлекать накладки руками во избежание защемления рук при
непроизвольном проседании секции._
Выдвинуть секцию 2 из основания 5 (не полностью), обеспечив удобство
строповки;
- зачалить секцию 2. Поднять секцию до натяжения стропов и выдвинуть ее
из основания;
- положить секцию с гидроцилиндром на козлы;
- вывернуть болты 19 (рисунок 25) и снять втулки 18;
- выдвинуть гидроцилиндр с шарниром 22 из секции и установить его на
подставки;
- снять стопорные кольца 24, вынуть две оси 23 и отделить шарнир от
гидроцилиндра.

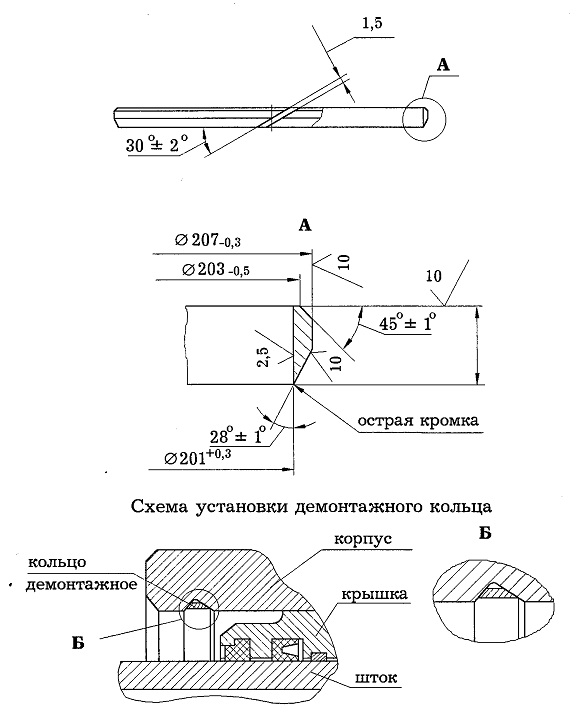

Разборку гидроцилиндра необходимо производить в следующей
последовательности:
- установить цилиндр на стеллаж или деревянные подкладки;
- ослабить гайку 13 (рисунок 41) и отвернуть гайку 14 с резьбовой части
гильзы 11;
- выдвинуть шток с крышкой 15 и фланцем 16 из гильзы 11;
- установить шток на деревянные подкладки (количество подкладок по длине
штока не менее трех);
- снять замковое кольцо 2;
- установить упор в отверстие проушины 18 и отвернуть гайку 1;
- снять со штока 10 кольцо проставное 3, поршень 6, проставку 8,
уплотнительные кольца 27, кольцо 9, крышку 15 и фланец 16;
- снять с поршня 6 манжеты 4, кольца 5, ленты 7, с крышки 15
-уплотнительные кольца 12, манжеты 4, шайбу защитную 21, кольцо защитное
26, с фланца 16 — грязесъемник 19, защитное кольцо 20;
- извлечь замковое кольцо 17;
- установить упор в отверстие И штока и отвернуть проушину 18, снять
уплотнительные кольца 27 и защитные шайбы 24.
Сборку производить в следующей последовательности:
- установить на шток 10 кольца 27, шайбы 24;
- навернуть на шток 10 проушину 18 до совпадения в них отверстий под
замковое кольцо 17;
- установить замковое кольцо 17;
- установить на шток 10 гайку 14, фланец 16 с грязесъемником 19 и
кольцом защитным 20;
- установить крышку 15 с манжетами 4, шайбой защитной 21, кольцом
защитным 26, кольцами упорными 22, лентами 23 и кольцом 12;
- установить на шток 10 кольцо 27, шайбу 24, кольцо
9, проставку 8, поршень 6 с шайбой 25 и манжетами 4, лентами 7, кольцом
защитным 5 и кольцом проставным 3;
- навернуть на шток 10 гайку 1 до упора, совместив в них отверстие под
кольцо замковое 2;
- установить кольцо замковое 2;
- установить шток в сборе 10 в гильзу 11;
- завернуть до упора гайку 14 и законтрить ее гайкой 13.
При сборке, для исключения срезания уплотнительных колец и манжет,
тщательно следить за чистотой и величиной заходных фасок, глубиной
канавок для установки уплотнительных колец и манжет.
Перед установкой штока в сборе в гильзу цилиндра 11 тщательно выверить
оси штока и гильзы (выверку производить подкладками или гидродомкратами).

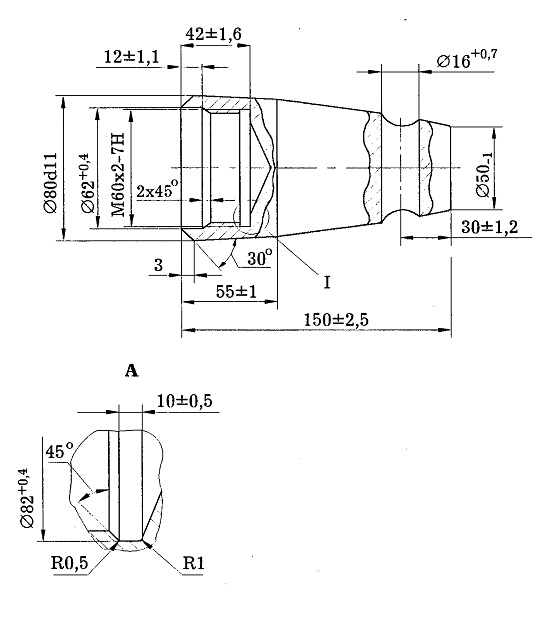

При установке штока с поршнем в гильзу цилиндра, для исключения срезания
кромок манжет 4 поршня, необходимо на резьбовую часть гильзы цилиндра
надеть и закрепить разьемную втулку (рисунок 63).
Втулка устанавливается на гильзу цилиндра отверстием диаметром 115 мм до
упора в торец. Через конусное отверстие втулки диаметром 100 мм в гильзу
цилиндра вводится поршень со штоком.
После сборки гидроцилиндр испытать на герметичность давлением 24 МПа
(240 кгс/см2) в течение трех минут. При испытании масло сначала подавать
в полость А, при этом течь масла из полости В не допускается, после чего
масло подавать в полость В. Течь масла из полости А не допускается.
Кроме этого не допускается течь масла через уплотнения крышки 15 со
штоком 10 и гильзой 11, а также фланца 16 со штоком 10.
