2.7.13
Размыкатель тормоза механизма поворота автомобильного
крана KC-35714-2
Размыкатель тормоза механизма поворота служит для размыкания тормоза
механизма поворота при работе крана.
Техническая характеристика
Диаметр плунжера,
мм............................................................................25
Ход плунжера,
мм...................................................................................32
Устройство размыкателя тормоза лебедки показано на рисунке 43.
Размыкатель тормоза представляет собой гидравлический цилиндр
одностороннего действия с возвратом в исходное положение при помощи
пружины.

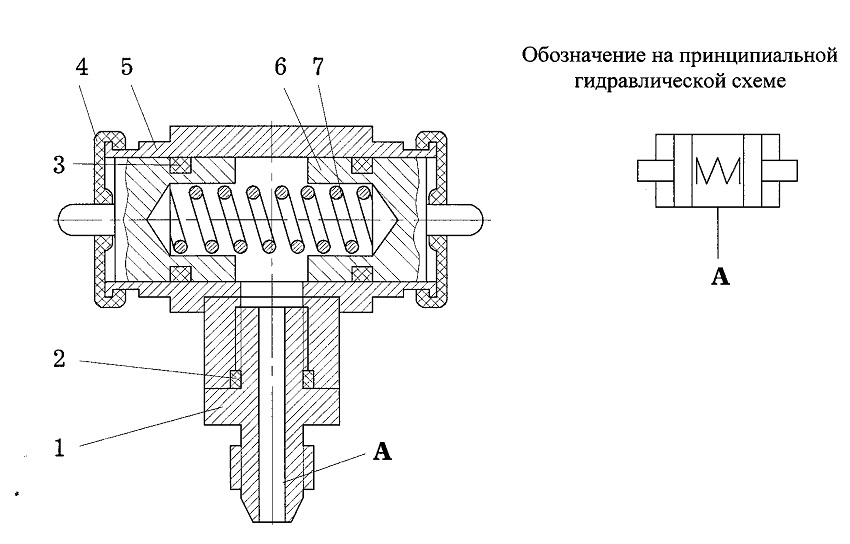

Рисунок 44 - Размыкатель тормоза механизма
поворота
1 - штуцер;
2, 3 - кольца
уплотнительные;
4- уплотнение;
5 - корпус;
6- плунжер;
7 - пружина;
А - к гидрораспределителю
