2.7.9
Гидроцилиндр вывешивания автомобильного
крана KC-35714-2
Гидроцилиндр предназначен для установки крана на
выносные опоры.
Техническая характеристика
Диаметр поршня,
мм.......................................................................................................100
Диаметр штока,
мм...........................................................................................................80
Ход поршня,
мм....................................................................................................................500
Давление номинальное, МПа
(кгс/см2).........................................................16
(160)
Устройство гидроцилиндра показано на рисунке 39.
При подводе рабочей жидкости в отверстие А происходит выдвижение штока,
а при подводе в отверстие Б - втягивание штока гидроцилиндра.

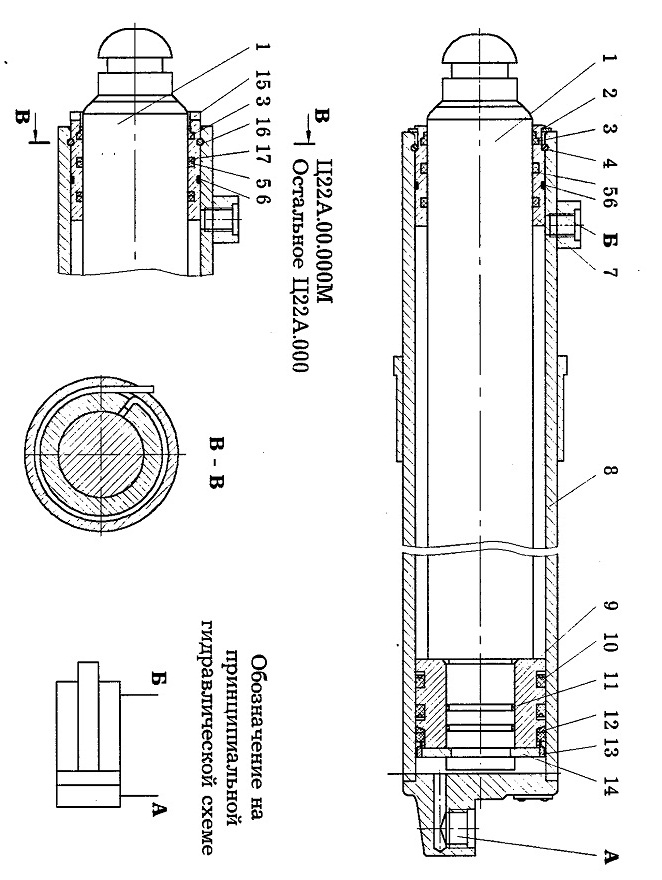

Рисунок 39 - Гидроцилиндр вывешивания крана
Ц22А.000
1 - шток;
2 - кольцо стопорное;
3 - грязесъемник;
4 - кольцо пружинное; 5, б, 11 — кольца
уплотнительные;
7, 15 - крышки;
8 - корпус;
9 - поршень;
10 - манжета;
12, 17 - кольца защитные;
13 - кольцо;
14 - сегмент;
16 - штифт
А - на выдвижение
штока
Б - на втягивание
штока
