40. ПАКЕТНЫЕ ВЫКЛЮЧАТЕЛИ И ПЕРЕКЛЮЧАТЕЛИ БАШЕННЫХ КРАНОВ

Пакетные выключатели и переключатели применяют в пенях управления, сигнализации, освещения. Их используют также для переключения силовых цепей короткозамкнутых электродвигателей.

В электросхемах башенных кранов применяют главным образом пакетные выключатели и переключатели ПК, ПВ и ПП (табл. 31, 32).

Они состоят из двух основных узлов: контактной системы и переключающего механизма (рис. 65). Контактная система набрана из отдельных секций. Секция состоит из изолятора, в палах которого находятся неподвижные контакты, имеющие зажимы для подключения проводов сети, п пружинящих подвижных контактов. Секция образует одни полюс (цепь) аппарата. Отдельные секции собирают в пакет на скобе со стяжными болтами. В центральные отверстия подвижных контактов вставляется изолированный квадратный переключающий валик.

Контакты скользящие, необходимые контактные нажатия обеспечиваются пружинящими свойствами подвижных контактов.

Переключающий механизм расположен над контактной системой, в крышке. С помощью специальной заводной пружины он обеспечивает мгновенное переключение контактов, независимое от скорости вращения рукоятки.

Герметичный пакетный выключатель или переключатель представляет собой открытый аппарат, заключенный в герметическую оболочку, состоящую из корпуса и крышки. Крышка имеет сальниковое гнездо в месте выхода оси рукоятки и уплотняющую прокладку в месте соединения с корпусом.

В корпусе предусмотрены отверстия с сальниковым уплотнением для ввода проводов сети.


Таблица 32

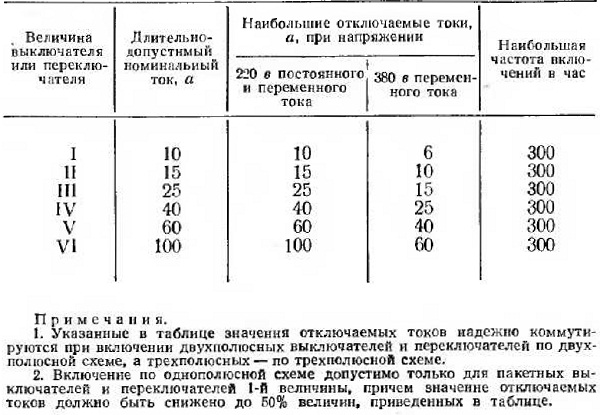

Техническая характеристика выключателей и переключателей ПВ и ПП
