§ 60.

СКЛАДИРОВАНИЕ МАТЕРИАЛОВ И КОНСТРУКЦИЙ АВТОМОБИЛЬНЫМИ КРАНАМИ



Автомобильные краны применяют для выполнения погрузочно-разгрузочных и строительно-монтажных работ во всех отраслях народного хозяйства, но наибольшее применение краны находят в строительстве. Применительно к строительному производству грузы можно разделить на следующие три основные группы: строительные материалы, строительные конструкции и оборудование.

Строительные материалы подразделяются на сыпучие, пластичные и штучные.

К сыпучим материалам относятся шлак, песок, щебень, гравий, камень бутовый. Перемещение сыпучих материалов (погрузка и выгрузка) осуществляется при помощи челюстных ковшей (грейферов).

Пластичные строительные материалы (раствор и бетон) доставляют на строительный объект автотранспортом или же приготовляют на месте. Автомобильные краны перемещают пластичные материалы к месту их укладки в специальных ящиках — контейнерах бункерного типа.

К штучным строительным материалам относятся стеновые материалы (кирпич, блоки, перемычки, плиты), кровельные (рубероид, шифер, железо), а также отдельные строительные эле-

менты, балки, колонны, башмаки и т. п. Штучные грузы перемещают пакетами с применением специальных контейнеров и захватов.

Строительные конструкции подразделяются на деревянные, металлические и железобетонные.

К деревянным конструкциям относятся столярные изделия, (например, дверные и оконные рамы, двери, оконные переплеты, доски для настила полов).

Металлические конструкции представляют собой строительные элементы, изготовленные из листовой или профильной стали (фермы, балки, решетки различного назначения, трубы).

К железобетонным строительным конструкциям относятся стеновые блоки и панели, плиты перекрытия, фундаментные блоки, колонны, балки, фермы и др. Деревянные, металлические и железобетонные конструкции в зависимости от веса их и грузоподъемности крана перемещают поштучно или же небольшими пакетами с применением стропов и захватов различной конструкции.

Оборудование подразделяется на санитарно-техническое, устанавливаемое одновременно с возведением здания (узлы и агрегаты отопления, водопровода, канализации, вентиляции), и технологическое, предусмотренное проектом для осуществления организации производственного процесса в строящемся объекте. Перемещают и монтируют оборудование с применением специальных стропов.

При эксплуатации крана очень важно правильно определить вес перемещаемых материалов, конструкций и оборудования. Вес строительных конструкций и оборудования определяют расчетом при их проектировании и указывают в технической документации на эти виды груза. Вес основных строительных материалов приведен в табл. 5.

Для хранения необходимого запаса материалов, строительных элементов и конструкций на каждом строительном объекте имеется приобъектный склад. Размеры склада и номенклатура хранящихся на нем грузов зависят от принятой на данном объекте организации и технологии строительных работ.

Если здание или сооружение возводится по типовому проекту из сборных элементов и принята прогрессивная схема монтажа «с колес», то на приобъектном складе хранится небольшое количество необходимых для осуществления технологического процесса материалов (песка, щебня, цемента, раствора). Строительные конструкции доставляются автотранспортом к строящемуся зданию по графику и подаются монтажным краном к месту установки их непосредственно с транспортных средств.

Если же тип строящегося сооружения или условия строительства не позволяют организовать монтаж элементов «с колес», то на приобъектном складе хранится необходимое количество мате-

риалов и конструктивных элементов, обеспечивающее непрерывность строительного процесса. В этом случае материалы и конструкции доставляют на приобъектный склад с центрального (базисного) склада или непосредственно с места добычи материалов (из карьеров) или изготовления конструкций (домостроительных комбинатов). На приобъектном складе при помощи автомобильных кранов разгружают материалы и конструкции и складируют их. При необходимости автокраны используют на укрупнитель-ной сборке и выполнении других операций по подготовке конструкций к монтажу.

Таблица 5
Вес основных строительных материалов

При возведении здания из кирпича или других мелкоштучных элементов (например, шлаковых блоков) все необходимые для строительства материалы и строительные конструкции накапливают и хранят на приобъектном складе. В этом случае с помощью автомобильных кранов производят разгрузку материалов, их складирование и последующую подачу к месту укладки.

Площадка приобъектного склада должна быть ровно спланирована и хорошо освещена. Наличие неровностей затрудняет установку конструкций в устойчивое положение и может послужить причиной несчастного случая. Также причиной травм может быть недостаточное освещение. Въезд на склад и выезд из него

должны быть хорошо обозначены и всегда свободны. Во избежание разрушения внутрискладских проездов, а также повреждения материалов грунтовыми и паводковыми водами на территории склада должны быть проложены сточные канавы.

Строительные материалы на приобъектном складе размещают в постоянном легкодоступном месте. Для размещения пылевидных материалов (извести, цемента, алебастра) следует построить крытые помещения легкого типа. Металлические и железобетонные конструкции размещают с учетом технологической последовательности их монтажа: конструкции, устанавливаемые в первую очередь, должны быть размещены ближе к строящемуся зданию.

В зависимости от способа строповки и монтажа конструктивные элементы размещают штабелями в горизонтальном, вертикальном или наклонном положении. В горизонтальном положении укладывают балки, колонны, плиты перекрытий; в вертикальном— фермы, стеновые блоки и панели, перегородочные панели, в наклонном — некоторые типы стеновых панелей, отдельные элементы составных балок и ферм.

Штабеля строительных конструкций и деталей на территории склада размещают так, чтобы длинная сторона каждого штабеля была параллельна подъездным путям для транспорта, доставляющего эти конструкции и детали на склад. К укладке штабелей предъявляют следующие требования:

все конструкции должны быть уложены устойчиво, между рядами должны быть размещены прокладки, позволяющие беспрепятственно осуществлять строповку каждой конструкции, под нижний ряд следует укладывать прочные деревянные брусья высотой не менее 150 мм, исключающие затопление этого ряда водой;

имеющаяся на конструкциях и деталях заводская маркировка должна быть обращена в каждом штабеле в одну сторону (в сторону прохода).

В зависимости от тина складируемых детален и конструкций допускаемая предельная высота штабелей и число рядов в них приведены в табл. 6.

Балки и фермы укладывают в один ряд. Вертикально размещаемые стеновые панели и блоки также устанавливают в один ряд.

Расстояние между соседними штабелями зависит от типа конструкции, но должно быть не менее 700 мм, чтобы можно было беспрепятственно строповать и при необходимости выполнять другие операции по подготовке конструкции к монтажу (например, проверять исправность стыковых деталей).

Штабели на территории склада размещают так, чтобы между их рядами оставались проходы и проезды. Через каждые два ряда штабелей устанавливают проходы шириной не менее I м в

продольном направлении. В поперечном направлении проходы делают через каждые 25 м.

Число проездов для транспорта зависит от емкости склада с учетом быстрой разгрузки транспортных средств. Ширина каждого проезда зависит от габаритов транспорта в нагруженном состоянии и крана, производящего складские операции. При этом следует учитывать, что между штабелями и крайней точкой транспорта или крана в любом их положении должно быть расстояние не менее 1 м.

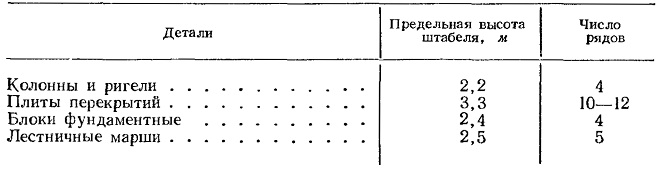

Таблица 6

Предельная высота штабелей н число рядов в них
