§ 4.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ОБЩЕЕ УСТРОЙСТВО АВТОМОБИЛЬНЫХ КРАНОВ
Помимо основных параметров, конструктивные и эксплуатационные данные
кранов характеризуются рядом показателей, составляющих техническую
характеристику крана (табл. 1).
Основными частями автомобильного крана являются шасси грузового
автомобиля с установленным на нем двигателем и крановая установка.
В качестве базы большинства автомобильных кранов приняты шасси
автомобилей ЗИЛ-130, МАЗ-500, КРАЗ-257К. Кроме того, в эксплуатации
находятся автомобильные краны на шасси ГАЗ-51 А; ЗИЛ-164А; КРАЗ-219;
МАЗ-200П.

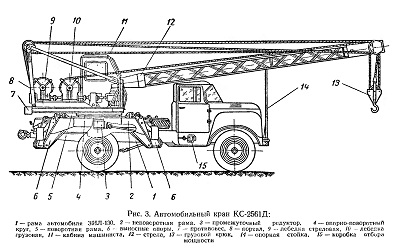

Рис. 3. Автомобильный кран КС-2561Д

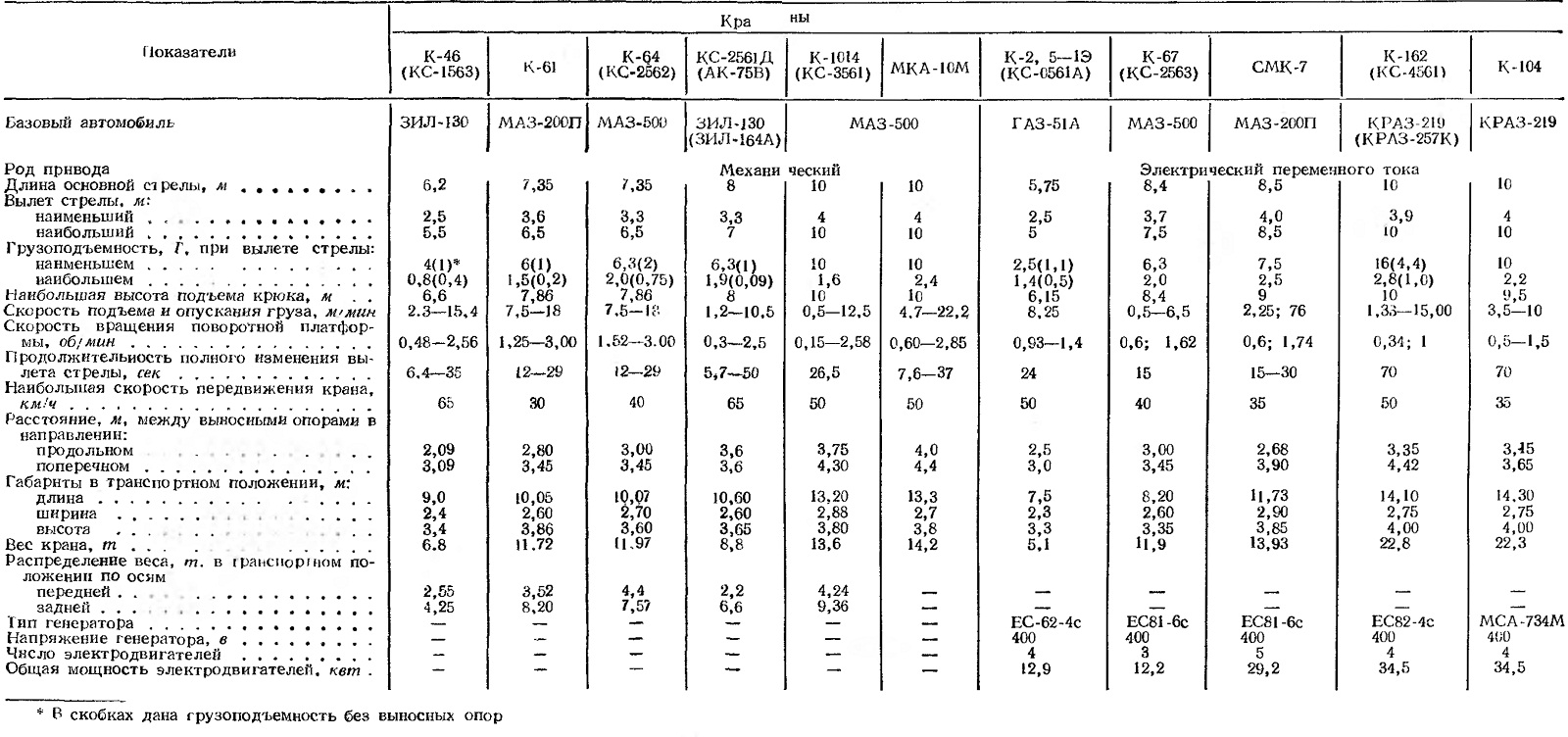

Таблица 1
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АВТОМОБИЛЬНЫХ КРАНОВ
Шасси представляет собой совокупность механизмов и
агрегатов, необходимых для передачи усилия от двигателя к ведущим
колесам и механизмам крановой установки, а также для передвижения
автокрана и управления им. Агрегаты и механизмы шасси по своему
назначению разделяются на три группы: силовая передача, ходовая часть,
механизмы управления.
В передней части шасси установлен двигатель, являющийся источником
механической энергии и приводящий в движение все механизмы крана.
К силовой передаче (трансмиссии) относятся: муфта сцепления, коробка
перемены передач, карданная передача, ведущий мост с главной передачей,
дифференциалом и полуосями.
Ходовая часть состоит из рамы, на которой установлены все другие
агрегаты и механизмы, колес и подвески.
Механизм управления включает в себя две независимые системы: рулевое
управление и тормоза.
В связи с необходимостью размещения на шасси автомобиля механизмов и
узлов крановой установки в его конструкцию вносят ряд изменений. Вместо
кузова на раму 1 (рис. 3) автомобиля закрепляют неповоротную раму 2.
Дополнительно устанавливают коробку отбора мощности 15, опорную стойку
14 стрелы и стабилизирующее устройство. При необходимости изменяют место
расположения топливных баков и запасных колес.
Крановая установка автомобильного крана состоит из неповоротной и
поворотной частей. На поворотной части (раме) 5 расположены механизмы
подъема стрелы, груза и вращения платформы. В передней части платформы в
специальных проушинах закреплена стрела рабочего оборудования.
Для обеспечения безопасной эксплуатации кранов на
них устанавливают указатели грузоподъемности и вылетов крюка,
ограничители высоты подъема стрелы и крюка, ограничитель
грузоподъемности, световую и звуковую сигнализацию, креномеры.
Контрольные вопросы
1. Из каких основных частей состоит автомобильный кран?
2. Какие изменения вносят в шасси автомобиля для монтажа на нем крановой
установки?
3. Из каких основных частей состоит шасси?
4. Из каких узлов состоит крановая установка?
5. Какие приборы обеспечения безопасности устанавливают на кранах?
