§ 2.

ОСНОВНЫЕ ПАРАМЕТРЫ АВТОМОБИЛЬНЫХ КРАНОВ

Параметрами называют технические данные, характеризующие конструктивные особенности крана. К основным параметрам относится длина стрелы, вылет и высота подъема грузового крюка, грузоподъемность, грузовой момент, скорости подъема и опускания груза и вращения поворотной части крана.

Длина стрелы — расстояние (в метрах) между центрами оси пяты стрелы и оси головных блоков. От длины стрелы и угла

наклона ее к горизонту зависят вылет и высота подъема крюка.

Вылет грузового крюка — расстояние (в метрах) от оси вращения крана до вертикальной оси, проходящей через центр тяжести поднимаемого груза (крюковой обоймы). Свободный вылет крюка — расстояние (в метрах) от ребра опрокидывания до вертикальной оси, проходящей через центр тяжести поднимаемого груза.

Высота подъема крюка — наибольшая высота, на которую можно поднять крюк над уровнем площадки, на которой установлен кран, при рабочем положении стрелы.

Грузоподъемность крана — максимальный вес груза, который можно поднять краном без нарушения прочности его конструкции и потери устойчивости. Величина грузоподъемности зависит от длины стрелы и вылета грузового крюка. У автомобильных кранов грузоподъемность при наименьшем вылете крюка в несколько раз превышает грузоподъемность при наибольшем вылете крюка.

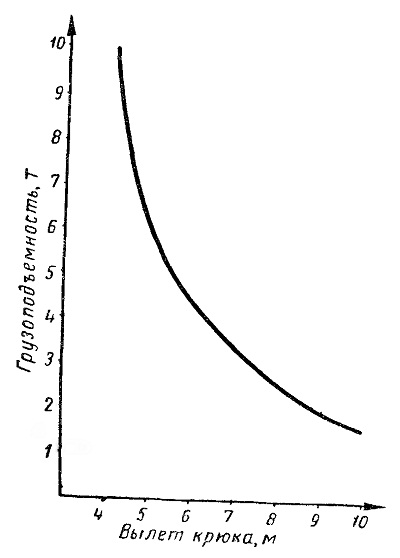

В технической документации зависимость грузоподъемности от величины вылета крюка изображают, как правило, в виде графика — кривой линии, построенной в системе координат. На вертикальной оси откладывают в масштабе величину грузоподъемности, а на горизонтальной — величину вылета крюка. Точки пересечения линий, проведенных параллельно осям, образуют кривую, показывающую изменение грузоподъемности крана при увеличении или уменьшении вылета крюка. На графике грузоподъемности крана К-1014 (рис. 1) со стрелой длиной 10 .и видно, что максимальный груз весом 10 т кран может поднять при вылете крюка 4 м, а при вылете 10 м кран сможет поднять груз весом 1,6 т. По графику можно определить вес груза, который можно поднять краном при любом возможном вылете крюка.

Рис. 1. График грузоподъемности крапа К-1014(КС-3561)

Грузовой момент определяют как произведение расчетно допустимой грузоподъемности крана (Т) на величину вылета крюка (м), при которой поднимают указанный груз. Грузовой момент измеряют в тонно-метрах (Т~м). Этот параметр характеризует технологические возможности крана, так как он показывает, на каком расстоянии от оси вращения крана может быть размещен груз весом, соответствующим вылету крюка.

Скорость подъема и опускания груза — величина пути перемещения груза (в метрах) по вертикали в единицу времени. Она измеряется в метрах в минуту (м/мин) или в метрах в секунду (м/сек).

Скорость вращения поворотной части измеряется числом оборотов поворотной части крана в единицу времени (об/мин).


Контрольные вопросы

1. Что относится к основным параметрам крана?

2. Что называется длиной стрелы, вылетом стрелы и высотой подъема крюка?

3. Что называется грузоподъемностью крана?

4. От чего зависит грузоподъемность крана?

5. Что такое грузовой момент крана и в каких величинах его измеряют?
