Машины для гомогенизации, диспергирования, растирания и пигментирования масс для лицевого покрытия искусственных кож

Машины периодического действия. Для гомогенизации и пигментирования масс, предназначенных для лицевого покрытия, в принципе пригодны почти все быстроходные смесители. Чаще всего используются уже описанные диссольверы и их разновидности. Для смешения малых количеств пигментов, например, в бочке часто применяется погружная быстроходная мешалка.

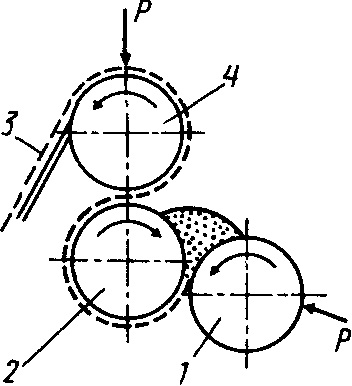

Рис. 2.20. Рабочие органы трехвалковой машины: 1 — нижний валок; 2 — средний валок; 3 — ракля; 4 —верхний валок

Растирание паст проводится на одно-, двух- и трехвалковых машинах (рис. 2.20). Они достоят из неподвижного среднего и вращающихся верхнего и нижнего валков, которые могут прижиматься с помощью гидравлики к среднему валку. Путем выбора соответствующего зазора между валками достигается заданная степень перетирания. Собственно эффект перетирания достигается вследствие различной частоты вращения валков, т.е. благодаря трению (фрикции). Последний валок снабжен ножом. Для отвода тепла, образующегося при трении, валки имеют внутреннее отверстие, в которое подается охлаждающая вода.

У одновалковой растирающей машины эффект трения достигается благодаря неподвижному растирающему брусу. Он состоит из стальной шины с укрепленной на ней латунной планкой, которая прижимается к вращающемуся растирочному валку. Зазор между брусом и валком, а следовательно, и желаемый эффект растирания регулируются ручным маховиком. Валок охлаждается.

К машинам для гомогенизации главным образом Пигментных паст относятся зубчатая коллоидная мельница и бисерная мельница. Зубчатая коллоидная мельница состоит из зубчатых размалывающих элементов, которые выполнены как ротор и статор и между которыми размалываемый материал, т.е. паста, подвергается воздействию больших сил сдвига и трения. В бисерной растирающей мельнице эффект трения создается трущимися стальными шариками.

Для растирания пигментов применяется также мельница с коррундовыми дисками. В ней грубо перемешанная смесь пигмента и растворителя тонко диспергируется между двумя коррундовыми дисками, один из которых является ротором, а другой — статором.

Машины непрерывного действия. Для непрерывного производства наиболее подходящими, в особенности в отношении затрат времени на очистку при смене цвета композиции, являютсй диспергирующие машины непрерывного действия. Распространенными представителями этого класса машин являются, например, многочастотные смесители и реакторы ”Дислакс”.

Эти смесители состоят из приводного двигателя, плавно регулируемой передачи и смесительной камеры, через которую непрерывным потоком идет диспергируемый или пигментируемый продукт. Смесители этих типов имеют аналогичную конструкцию и различаются только смесительными органами. У многочастотного смесителя расположенные поочередно друг за другом на смесительном валу пластины — статоры и диски —роторы обеспечивают хорошее перемешивание с соответствующим сдвигом. Смеситель работает с частотой вращения 100-600 мин^-1.

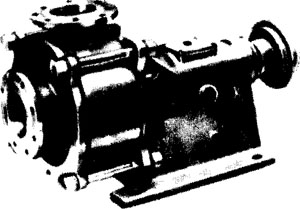

Рис. 2.21. Реактор ’’Дис-пакс”

Реактор ’’Диспакс” (рис. 2.21) состоит из трех реакционных камер, через которые продукт пропускается изнутри наружу. В этом случае диспергирование также основывается на эффекте сдвига в зазоре между расположенными поочередно друг за другом канав ко образными деталями, одни из которых являются роторами, а другие — статорами. В зависимости от типа зтот смеситель работает с частотой вращения 1500—8000 мин-1. Благодаря патрубку на входе смесителя в него может подаваться необходимая для пигментирования пигментная заправка.

При необходимости смесители непрерывного действия выполняются охлаждаемыми и снабжаются уплотнительным скользящим (контактным) кольцом. Производительность этих смесителеи для каждого продукта должна определяться экспериментально, так как она сильно зависит от вязкости и поэтому указывается фирмами-изготовителями в большинстве случаев только для воды.
