содержание   ..  10  11  12  13  14  15  16  17  18  19  20  ..

АЦЕТАТНОЕ ВОЛОКНО

Производство ацетатного волокна. Сырьем для производства ацетатного волокна служит хлопковая или высококачественная древесная целлюлоза. Целлюлоза обрабатывается уксусным ангидридом в присутствии серной кислоты как ускорителя реакции и уксусной кислоты как растворителя образующейся ацетилцеллюлозы. Полученный первичный ацетат (триацетилцеллюлоза) омыляют в присутствии уксусной и серной кислот, добавляя небольшое количество воды, и получают вторичный ацетат (диацетилцеллюлозу), который затем растворяют в смеси ацетона (95%) с водой (5%), и получают прядильный раствор. После фильтрации и удаления воздуха раствор поступает в прядильную машину.

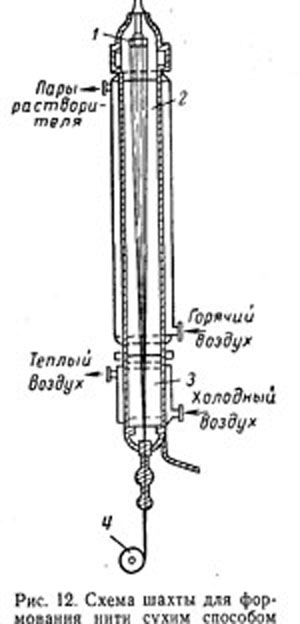

Формование ведется по сухому способу. Особенности этого способа заключаются в том, что при нем не происходит никаких химических процессов. Прядильный раствор продавливается через фильеру 1 (рис. 12) с 24—120 отверстиями диаметром 0,07— 0,08 мм и в виде тонких струек попадает в шахту 2 с паровоздушной смесью при температуре 50—85° С. Под действием температуры ацетон испаряется из струек раствора и они затвердевают, превращаясь в нити. Затем нити проходят охладительную камеру 3, замасливаются (для снижения их электризуемое при переработке) и наматываются на бобину 4 скорость формования волокон 250—600 м/мин.


Нити ацетатного шелка не требуют специальной отделки, кроме крутки. Они могут быть получены в окрашенном виде, если для производства ацетатного волокна использовать окрашенную целлюлозу или если в прядильный раствор ввести соответствующие красители.

При производстве штапельного ацетатного волокна используют фильеры, имеющие около 200 отверстий. Скорость формования 300—350 м/мин. Полученные жгутики волокон пропускают через гофрировоч-ный станок для придания им извитости, а затем разрезают на шта-пельки определенной длины.

Строение ацетатного волокна.

Ацетатные волокна имеют на поверхности продольную штрихова-тость, более крупную, чем у вискозных нитей. Волокна —гладкие, что обусловливает распускаемость петель и скольжение трикотажа. Но вследствие того что ацетатные волокна более тонкие по сравнению с вискозными, блеск их более приятный, напоминающий блеск натурального шелка. Получают также профилированные нити квадратного или

н-образного поперечного сечения, которые дают искристый блеск, увеличивают объемность и сцепляемость нитей, уменьшают их теплопроводность.

По химическому составу ацетатные волокна представляют собой уксуснокислый эфир целлюлозы, что определяет их отличия по свойствам от вискозных волокон.

Свойства ацетатных волокон.

Ацетатные волокна отличаются от
вискозных тем, что они имеют меньшую гигроскопичность, теплостойкость, прочность на разрыв, стойкость к истиранию, меньше набухают в воде и меньше теряют прочность в мокром состоянии. Из-за большей упругости этих волокон изделия из них лучше сохраняют форму и имеют лучшую носкость, чем изделия из вискозных волокон.

Ацетатное волокно окрашивается специально приготовленными для этого дисперсными красителями, которыми не окрашиваются вискозные волокна. Это позволяет на изделиях из
ацетатного и вискозного волокна получать разнообразные колористические эффекты. Ацетатные волокна окрашиваются более глубоко и равномерно по сравнению с вискозным волокном. Им можно придать повышенную белизну.

Ацетатное волокно в отличие от вискозного характеризуется более высокими теплоизоляционными свойствами, светостойкостью и стойкостью к действию микроорганизмов, пропускает ультрафиолетовые лучи.

Сравнительно высокая электризуемость ацетатных волокон затрудняет изготовление из них трикотажа и тканей. Изделия из ацетатного волокна при тепловых обработках способны образовывать трудно удалимые заломы и ласы.

Ацетатные волокна используются для изготовления трикотажного полотна (мужские сорочки, верхние изделия), подкладочных и плательных тканей.

Качество ацетатного волокна может быть повышено модификацией, т. е. изменением структуры волокна, химической модификацией и введением различных добавок, не образующих с ацетилцеллюлозой химических соединений.

Изменение структуры ацетатного волокна может быть достигнуто термообработкой, в результате чего увеличивается степень упорядоченности макромолекул, что повышает прочность, упругость, теплостойкость волокна и снижает его усадку от нагревания.

Упрочненное ацетатное штапельное волокно ало н получается частичным ацетилированием высокопрочного вискозного штапельного волокна. Алон характеризуется прочностью до 25 км, удлинением до 23%, повышенной упругостью, теплостойкостью и меньшей тепловой усадкой.

Если к ацетилцеллюлозе добавить небольшое количество раствора пирофосфата алюминия, то можно получить огнестойкое ацетатное волокно; если добавить некоторое количество неозона или дифениламина, то повышается светостойкость волокна.
