5. ОСНОВНЫЕ ПОЛОЖЕНИЯ ТЕХНОЛОГИИ ПОДЗЕМНОЙ
РАЗРАБОТКИ ПЛАСТОВЫХ МЕСТОРОЖДЕНИЙ
Земная кора (литосфера)—одна из наиболее изученных и освоенных оболочек
нашей планеты. Химический состав земной коры (в процентах), рассчитанный
акад. А. П. Виноградовым, следующий:
Верхняя часть земной коры интенсивно используется
человеком для удовлетворения его потребностей. В ней создаются различные
подземные сооружения (тоннели, хранилища и т. д.). Из нее извлекают
полезные ископаемые минералы (однородные по составу и строению природные
химические соединения) и горные породы—различные сочетания минералов.
Под технологией подземной разработки подразумевается совокупность
производственных процессов, осуществляемых в некоторой
горно-геологической и горнотехнической обстановке в определенной
последовательности в пространстве и времени и направленных на добычу
полезного ископаемого. Составными частями угледобывающего процесса шахты
являются система разработки, подготовка шахтного поля и вскрытие
месторождения. Подробно изучаются эти вопросы на четвертом курсе.
Рассмотрим горно-геологическую обстановку.
Полезные ископаемые могут быть твердыми — уголь, руда, соль, жидкими —
нефть и газообразными— природный газ. Твердые полезные ископаемые
делятся на металлические, неметаллические, горючие, строительные.
Металлические’ (руды) содержат черные, цветные, благородные металлы,
радиоактивные элементы, редкие, легкие и рассеянные элементы.
Неметаллические полезные ископаемые — сырье для металлургической,
химической и пищевой промышленности. В группу горючих полезных
ископаемых входят каменный уголь, горючие сланцы, торф, сапропелиты.
Группа строительных полезных ископаемых объединяет граниты, гнейсы,
известняки, глины, песок, гравий, туф и др.
Пласт — это геологическое тело, имеющее значительную протяженность в
земной коре и ограниченное двумя примерно параллельными плоскостями.
Породы, в которых залегают пласты угля, называются вмещающими.
Последние, залегающие выше пласта полезного ископаемого, называют
кровлей или висячим боком, а залегающие ниже — почвой пласта или лежачим
боком (последний термин принят для крутых мощных пластов). Все угольные
пласты, а также осадочные породы в период образования повторяли рельеф
дна водных бассейнов, на которое откладывались. Однако в результате
дальнейших тектонических (горообразовательных) процессов пласты
собирались в складки и занимали в пространстве положение от О до 90.
Геологические нарушения, происшедшие в первоначальном залегании пластов,
называются дислокациями.
Дислокации (рис. 5.1) бывают пликативными и дизъюнктивными. Пликативные
— нарушения без разрыва сплошности пласта. К ним относятся антиклинали и
синклинали, утонения и утолщения пласта и др. Антиклиналь — изгиб пласта
в виде складки, обращенном выпуклостью вверх. Синклиналь — изгиб пласта
в виде складки, обращенной выпуклостью вниз. К дизъюнктивным нарушениям
(с разрывом сплошности) относятся сброс, взброс, сдвиг, надвиг и др.
Сброс — перемещение пород висячего бока вниз по отношению к трещине
разрыва, наклоненной под углом более 20°. Взброс — перемещение пород
висячего бока вверх по отношению к трещине разрыва. Сдвиг — смещение
пласта в горизонтальном или близком к нему направлениях. Надвиг —
надвигание одной части пласта на другую. Угол смещения до 20°.
Положение пластов в земной коре определяется элементами залегания, к
которым относятся линия простирания, линия падения, угол падения и
мощность пласта. Линия простирания — линия пересечения горизонтальной
плоскости с плоскостью пласта. Линия падения—линия пересечения
вертикальной плоскости, перпендикулярной линии простирания с плоскостью
пласта. Угол падения — угол, образованный между линией падения и
проекцией ее на горизонтальную плоскость. По углу падения все пласты
согласно Правилам технической эксплуатации делятся на пологие— до 18°,
наклонные— 19—35°, крутонаклонные — 36—55° и крутые — более 55°.
Мощность — это толщина пласта, или расстояние по нормали между кровлей и
почвой. По мощности все пласты делятся на весьма тонкие — до 0,7 м,
тонкие— 0,71 —1,2 м, средней мощности—1,21—3,5 и мощные — более 3,5 м.
Шахтное (карьерное) поле — месторождение (или часть его),
предназначенное для разработки одной шахтой (карьером, разрезом).
Шахта — это самостоятельная производственно-хозяйственная единица,
включающая комплекс наземных сооружений и сеть подземных горных
выработок, предназначенных для добычи полезных ископаемых.
Запасы шахтного поля бывают геологические, балансовые, забалансовые и
промышленные. Геологические запасы—это все запасы шахтного поля.
Одним из основных показателей, характеризующих
шахту, является установленная проектом производственная мощность, т. е.
размер добычи в единицу времени.
Горные работы (ручные, буровзрывные, машинные,
гидравлические) — это выемка полезных ископаемых, проведение и
поддержание выработок.
Ручные работы выполняются с помощью горного инструмента. Сюда относятся
перекрепление и пере-затяжка выработок, установка деревянной или
металлической крепи, уборка забоя, зачистка выработок 11 др.
Буровзрывные работы применяются в основном Для разрушения пород при
проведении выработок.
Машинные работы выполняются с помощью горных машин.
Так, например, проходческие работы осуществляются с помощью комбайнов,
породопогрузочных и бурильных машин; очистные — с помощью очистных
комбайнов, механизированных крепей и др.
Гидравлические работы выполняются с помощью энергии струи воды, которая
разрушает горную породу, а также обеспечивает дальнейшее
транспортирование массы.
Поверхность, с которой осуществляется отделение от массива полезного
ископаемого или горных пород, называется забоем. Различают очистной (для
добычи полезного ископаемого) и подготовительный забои. При проведении
штреков по тонким пластам имеют место смешанные забои: но полезному
ископаемому и пустым породам.
Горной выработкой называется искусственная полость в земной коре,
образованная в результате ведения горных работ. Выработки разделяются на
открытые и подземные. Те, которые примыкают к поверхности земли и имеют
незамкнутый контур поперечного сечения, называются открытым и. Подземные
имеют замкнутый контур поперечного сечения и расположены на некоторой
глубине от поверхности. Их можно разделить на протяженные выработки и
короткие — камеры. У протяженных выработок длина на один-два порядка
больше, чем размеры поперечного сечения (высота и ширина). В камерах
длина, высота и ширина одного порядка.
Горные выработки (по назначению) делятся на разведочные — для разведки
полезного ископаемого (скважины, шурфы, канавы и т. д.); капитальные —
служат для доступа к полезному ископаемому (стволы, квершлаги), а также
для обеспечения подземных горных работ (машинные камеры и др.);
подготовительные, с помощью которых подготавливают участки к выемке
(штреки, орты); очистные — предназначенные для основной добычи полезного
ископаемого.
Подземные горные выработки имеют прямоугольную, трапецеидальную,
косоугольную, полигональную, сводчатую, эллиптическую, арочную, круглую
и дру-гие формы поперечного сечения. Элементы горной выработки: устье,
забой, бока, почва и кровля.
Устье — начало горной выработки. Постоянно перемещающаяся поверхность,
на которой ведутся горные работы, называется забоем. Почва —
поверхность, ограничивающая выработку снизу. Кровля — ограничивает
выработку сверху. Поверхности, ограничивающие выработку с боков,
называются боками, а место соединения одной выработки с другой —
сопряжением.
В зависимости от расположения по отношению к пласту различают горные
выработки полевые и пластовые. Первые проводятся по породам параллельно
пласту, вторые — по пласту угля, часто с подрывкой вмещающих пород.
Выработки по смешанному забою можно проводить как узким, так и широким
ходом. В первом случае ширина породного забоя и забоя по полезному
ископаемому равны между собой. Во втором случае — ширина забоя по
полезному ископаемому в несколько раз превышает ширину породного, т. е.
путем выемки полезного ископаемого у контура выработки создается
полость, называемая раскоской, которая заполняется породой из породного
забоя.
Горные выработки используются (за исключением шпуров) для транспорта,
передвижения людей, вентиляции, прокладки силовых коммуникаций,
водоотлива.

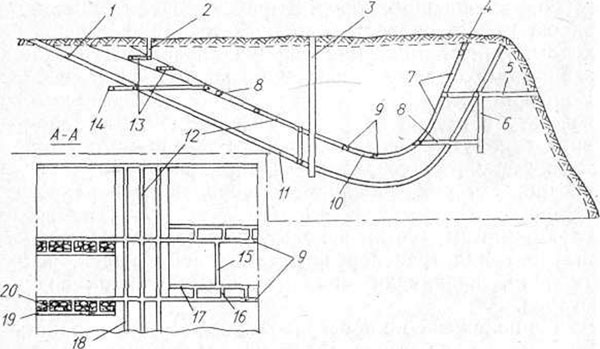

По положению в пространстве все горные выработки делятся на
горизонтальные, наклонные и вертикальные (рис. 5.2).
К горизонталь н ы м относятся: штрек, квершлаг, штольня, орт, просек,
косовичник. Обычно они проводятся не строго горизонтально, а с уклоном
(0,002—0,005) в сторону движения груженых составов для облегчения работы
локомотивов, а также для обеспечения стока воды к шахтному водосборнику.
Штрек проводится по простиранию пласта и предназначен для транспорта,
передвижения людей, вентиляции и водоотлива.
Квершлаг такого же назначения, что и штрек, но проводится вкрест
простирания. Он, как правило, вскрывает соседние пласты. Штольня имеет
выход на дневную поверхность. Ее назначение вскрыть шахтное поле и
обслуживать подземные работы.
Орт проводится вкрест простирания, но в пределах мощного крутого пласта
(от лежащего до висячего бока), имеет то же назначение, что штрек и
квершлаг.
Просек проводится по простиранию пласта без подрывки боковых пород и
служит для транспортных и вентиляционных связен между лавой и откаточным
штреком.
Косовичник выкрепляется в выработанном пространстве раскоски при
проведении штрека широким ходом. Служит для вентиляции, передвижения
людей (второй запасной выход из лавы) и транспортировки угля из лавы на
откаточный штрек.
Наклонный ствол имеет выход на поверхность. Проводится по падению пород
или пласта и предназначен для вскрытия шахтного поля и обслуживания
подземных работ.
Наклонный шурф проводится также с выходом на поверхность. Обычно он
небольшой длины и поперечного сечения. Предназначен для вентиляции,
перемещения людей и спуска материалов.
Сбойка бывает наклонной и горизонтальной, мо-л<ет иметь выход на
поверхность, может и не иметь. Служит в основном для вентнляцин.
Остальные наклонные выработки без выхода на поверхность.
Бремсберг идет по восстанию пласта. Служит для спуска полезного
ископаемого с вышележащего горизонта на нижележащий с помощью
механических средств.
Уклон направлен по падению пласта для транспортирования полезного
ископаемого снизу вверх.
Скат проводится так же, как и бремсберг, но по нему уголь
транспортируется под действием собственного веса.
Печь проходит но восстанию пласта и имеет то же назначение, что и
просек.
Ходок идет параллельно бремсбергу, уклону, скату и предназначен для
передвижения людей и транспортирования материалов.
Косовичный ходок выкрепляется в выработанном пространстве раскоски при
проведении штрека широким ходом; того же назначения, что и косо-вичник.
К вертикальным горным выработкам относятся: ствол, шурф, слепой ствол,
гезенк. Две первые из них имеют выход на поверхность.
Ствол предназначен для вскрытия шахтного поля и обслуживания подземных
работ.
Шурф вертикальный имеет такие же размеры и то же назначение, что и
наклонный.
Слепой ствол служит для подъема угля с нижнего на верхний горизонт и
вентиляции.
Гезенк предназначен для спуска угля сверху вниз под действием
собственного веса. Может также служить для вентиляции и перемещения
людей.
К очистным выработкам (по назначению) относятся лава и камера.
Лава — протяженная выработка (длина больше 25 м, ширина — 3—4 м),
пройденная по пласту. В ней Добывается уголь.
Камера имеет то же назначение, что и лава, но
сравнительно большей ширины и находится в угольном массиве.
Бывают камеры и технологического назначения (меньшей по сравнению с
поперечным сечением длины)- Эго камеры водоотлива, электроподстанции,
ожидания, медпункта.
Стволы на уровне рабочего горизонта примыкают к околоствольному двору —
совокупности протяженных выработок н камер, предназначенных для
технологического, транспортного и вентиляционного обслуживания шахты.
К подземным выработкам круглого сечения относятся скважины и шпуры
(последние диаметром до 75 мм или длиной до 5 м). Их пробуривают
буровыми машинами. Скважины обычно служат разведочным целям, для
разработки месторождений жидких и газообразных ископаемых, для
размещения зарядов взрывчатых веществ (В В). Шпуры — только для
размещения зарядов ВВ.
Во время горных работ проходят много выработок различного назначения и
названий. Их кодирование позволяет кратко и понятно для всех
специалистов передавать информацию.
Код — система условных обозначений для передачи информации. Например, в
Коммунарском горно-металлургическом институте принята буквенная система
кодирования (для лучшего запоминания), в Московском горном институте —
цифровая.
Связь между кинематическими (развитие горных работ), транспортными,
вентиляционными выработками выражается условными обозначениями. Условные
обозначения позволяют однозначно и сжато передавать информацию о
последовательности проведения горных выработок, транспортировке добычи и
проветривании (рис. 5.3).
Так, структурная формула 1 показывает, что со штрека главного
направления проводятся: капитальный бремсберг до этажного откаточного
штрека и два ходка при капитальном бремсберге до этажного
вентиляционного штрека; этажные штреки и разрезные печи; шурф с дневной
поверхности.
Формула 2 означает, что по лавам уголь доставляется скребковыми
конвейерами, по этажным штрекам он транспортируется партиями вагонеток с
электровозной тягой, по капитальному бремсбергу — ленточным конвейером,
по главному штреку — электровозной откаткой.
формула 3 показывает, что свежая струя воздуха с главного штрека по
ходкам попадает на этажный штрек и проветривает лавы, исходящая струя из
лав выходит на вентиляционный этажный штрек и даль ше через шурф — на
поверхность.
Будущему горному инженеру нужно не только хорошо знать назначение и
форму сечения выработок, но и маркшейдерское дело. Маркшейдерская служба
обеспечивает правильное расположение всех, выработок в пространстве для
эффективного функционирования шахты.
