4.8.3. ПЕРЕДВИЖНАЯ ПОДЗЕМНАЯ ВЕНТИЛЯТОРНАЯ УСТАНОВКА


Вентиляторная установка предназначена для перераспределения воздуха в участках вентиляционной сети рудников с эквивалентным отверстием свыше двух квадратных метров.
Вентиляторная установка предназначена для нормального проветривания горного участка рудника в соответствии с требованиями ЕПБ, а также для оперативного разгазирования горных выработок и активного проветривания забоя.
Вентиляторная установка (рис. 4.22) состоит из рабочего 1, резервного 2 вентиляторов типа ВМ-4, ВМ-5, ВМЭ-6, ВМЭ-8, ВМЭ- 12, В-2М, установленных перед конфузором 5 трубы Вентури 4 для обеспечения работы ППВУ в нормальном режиме, а также реверсивного 3 вентилятора типа ВМ-4, ВМ-5, ВМЭ-6, ВМЭ-8, ВМЭ- 12, В-2М, установленного со стороны диффузора 6 трубы Вентури 4 для обеспечения реверсивного режима работы ППВУ.

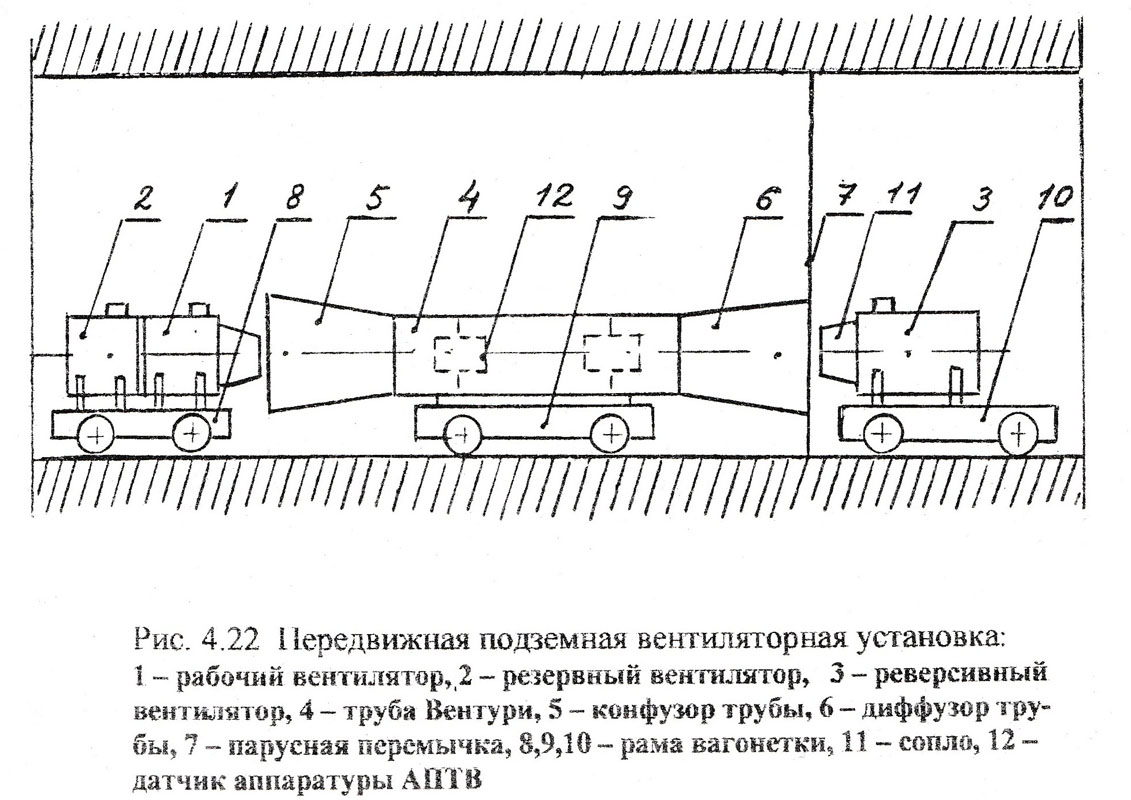

Рис 4.22 Передвижная подземная вентиляторная установка






ППВУ устанавливается в горной выработке и работает через перемычку 7, в которой выполняют проход для людей или проезда транспорта.
Труба Вентури устанавливается на раме 9 вагонетки, а реверсивный вентилятор - на раме 10 вагонетки.
Для транспортирования ППВУ отдельные части смонтированы на рамах серийно выпускаемых вагонеток. При перемещении ППВУ с места на место конфузор 5 и диффузор 6 отделяют от прямоточной части трубы Вентури 4 и транспортируют отдельно.
Рабочий 3 и реверсивный 3 вентиляторы снабжены соплами
11.
В прямоточной части трубы Вентури 4 устанавливается датчик 12 аппаратуры АПТВ для рабочего 1 (резервного 2) и реверсивного 3 вентиляторов, а пульт управления аппаратуры АПТВ находится рядом с трубой Вентури 4 в удобном для этого месте горной выработки и имеет выводы к диспетчеру рудника.
У вентиляторов ВМ-6 перед рабочим колесом устанавливается направляющий аппарат с устройством для регулирования производительности путем поворота резиновых лопаток для изменения направления потока на входе в рабочее колесо.
Техническая характеристика передвижной подземной вентиляторной установки приведена в таблице 4.30.



Таблица 4.30



Наименование











параметров

Режим работы

Примечание



Технические







ППВУ ВМЭ-6



данные ППВУ с

Усилен­

Нормаль*

Понижен­





вентилятором

ВМЭ-6

ный

ный

ный





Диаметр рабочего













колеса вентилятора, мм



595







Номинальная











подача



5,5







вентилятора,м3











Номинальное











полное давление,

3000

2500

2000





Па











Максимальный полный КПД











вентилятора без











учета потерь в приводе



0,76







Максимальный полный КПД











вентилятора



0,68







Глубина











регулирования











полного давления, % не менее



50







Тип

электродвигателя







ВРМ-160М2



Мощность



24,0









электропривода,

кВт











Напряжение, В



380/660







Диаметр проточной













части трубы Вентури, мм



900









Угол раскрытия диффузора трубы Вентури, градус, не более



8







Длина проточной











части трубы Вентури, мм



3000





Длина диффузора (конфузора) трубы Вентури, мм



1200





Длина ППВУ, мм не более



14000



1

Высота ППВУ, мм не более



1590





Ширина ППВУ, мм не более



1240
