Ротор бессальникового насоса АЭС

Применяются два типа роторов: цельнокованый, в котором активное железо ротора выполняется как целое с валом, и составной, где активное железо ротора выполняется отдельно от вала.

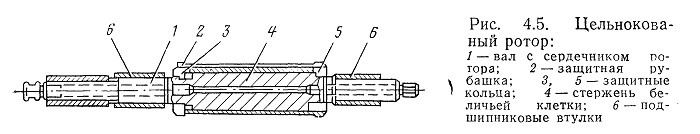

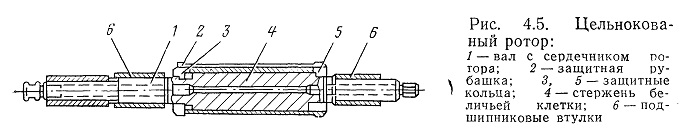

На рис. 4.5 изображен цельнокованый ротор, на рис. 4.6— составной. Цельнокованый ротор изготовляется из стали 0Х17Н, у составного же активное железо ротора может быть выполнено как монолитным, так и шихтованным.

Ротор имеет короткозамкнутую беличью клетку, которая выполняется либо заливкой, либо сборкой из стержней, приваренных по концам к кольцам. Материал беличьей клетки—алюминий, медь, латунь. Как правило, она защищается от контакта с водой. Для этого по торцам ротора на вал надеваются и герметично привариваются плиты из нержавеющей стали, а на цилиндрическую поверхность надевается нержавеющая рубашка, привариваемая герметично к этим плитам. Защитная рубашка изготовляется из стали 0Х17Н или 0Х18Н10Т.
