4.5.

Газодувные машины АЭС

Газодувная машина предназначена для осуществления циркуляции теплоносителя. Исходя из ее назначения и особенностей эксплуатации газовых реакторов к газодувной машине предъявляются следующие требования. Она должна иметь определенную степень сжатия при номинальной объемной производительности; нормально работать в заданном интервале по производительности; исключать возможность утечки теплоносителя из контура и не допускать натечки в контур атмосферного воздуха; не загрязнять контур посторонними примесями (смазочно-охлаждающими жидкостями, продуктами износа вращающихся частей и др.); быть ремонтопригодной с учетом реального расположения, доступности и радиационной обстановки при ремонте и не требовать местного обслуживания, так как она размещается в помещениях, недоступных для посещения при работе реактора.

В табл. 4.1 приведены характеристики некоторых газодувных машин, применяемых на различных АЭС.

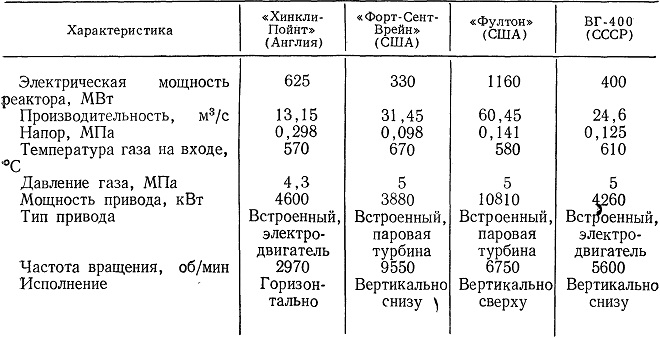

Таблица 4.1. Основные характеристики газодувных машин

По типу проточной части, применяются осевые и „центробежные газодувные машины. ^

В качестве привода для газодувной машины используются электродвигатели или турбоприводы. Привод может быть как выносным, так и встроенным. Тип привода оказывает наиболее существенное влияние на конструкцию газодувной машины. Кроме того, на конструкцию газодувки влияют также требуемый напор и компоновка в реакторе.

В случае применения выносного привода газодувка соединяется с ним с помощью муфты. В случае встроенного привода рабочие органы газодувки и привода крепятся на общем валу и размещаются в общем корпусе, что позволяет создать герметичную газодувную машину.

Применение выносных приводов требует наличия в конструкции газодувки специальной сложной системы уплотнения вала, выходящего в атмосферу, которое должно надежно герметизировать газовый контур во всех режимах работы реактора и газодувки, предотвращая как утечки теплоносителя, так и натекание в контур атмосферного воздуха. Условия работы выносного привода более благоприятны, чем встроенного. Применение выносных приводов оправдано при больших мощностях газодувных машин (более
8 МВт).

По расположению существуют три типа газодувок: горизонтальное, вертикальное снизу реактора и вертикальное сверху реактора (рис. 4.25). Во всех случаях газодувку желательно размещать на «холодной» ветке, т. е. после теплообменного аппарата (парогенератора или технологического теплообменника).

Вертикальное расположение газодувки снизу реактора менее опасно с точки зрения загрязнения контура смазочно-охлаждающей жидкостью с газодувки. Вместе с тем такое расположение усложняет монтаж и демонтаж газодувной машины. При вертикальном расположении газодувной машины сверху реактора создаются благоприятные условия для монтажа и демонтажа, но возникает повышенная опасность загрязнения контура смазочно-охлаждающими жидкостями из газодувок.

Выбор варианта расположения газодувной машины определяется в основном соображениями компоновки реактора.

Газодувки для газовых реакторов — быстроходные машины, Исходя из габаритных ограничений и условий обеспечения высокого КПД следует признать, что нижний предел по частоте вращения находится в районе 3000 об/мин. При такой частоте вращения габариты газодувных машин достигают больших значений (диаметр рабочего колеса около 1,5 м). Предел частоты вращения ограничивается прочностью вращающихся частей. В случае применения электропривода верхний предел по частоте ограничен значением 6000 об/мин. Для турбопривода верхний предел по частоте вращения находится в области 9000 об/мин.
