Газодувные машины АЭС





Газодувка с выносным приводом (АЭС)







 (рис. 4.29). В качеств привода использован электродвигатель. Вал газодувки соединен с валом двигателя с помощью муфты. Газодувка имеет два опорных подшипника и двусторонний упорный подшипник. Смазка подшипников осуществляется минеральным маслом, подаваемым специальным насосом системы смазки. Для предотвращения попадания паров масла в гелиевый контур непосредственно за рабочим колесом установлено буферное уплотнение, в которое подается чистый гелий.

По условиям работы в различных типах газодувок могут применяться следующие типы подшипников: гидродинамические подшипники скольжения, смазываемые минеральными маслами; гидродинамические подшипники скольжения, смазываемые водой; гидростатические, газостатические.

Подшипники скольжения различного типа, смазываемые минеральными маслами, широко известны в технике, обладают высокой надежностью и долговечностью. Вместе с тем применительно к использованию в газодувках они обладают рядом недостатков: значительные механические потери при больших частотах вращения (до 10% полезной мощности газодувок); возможный перенос паров масла в контур теплоносителя; недостаточная радиационная стойкость распространенных сортов масел; отсутствие грузоподъемности при низких частотах вращения и остановке.

Уменьшить опасность переноса масляных паров можно снижением его температуры путем соответствующего охлаждения подшипников, а также применением специальных сортов масел с низкой упругостью паров.

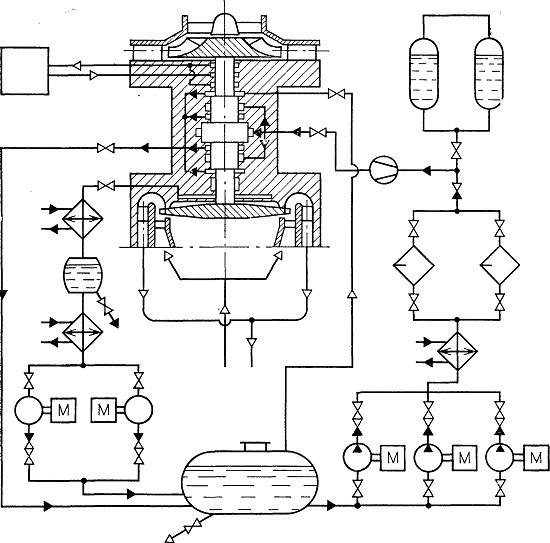

Рис. 4.28. Газодувка с паровой турбиной

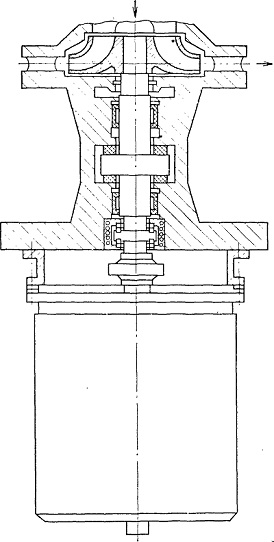

Рис. 4.29. Газодувка с выносным приводом







На рис. 4.30 представлена га-зодувка высокотемпературного газового реактора AVR, построенного в Юлихе (ФРГ) и находящегося в эксплуатации с 1967 г. Электрическая мощность реактора 15 МВт, температура гелия на выходе 850 °С. По своему типу эта газодувка относится к герметичным машинам со встроенным электроприводом. Расположение на реакторе горизонтальное. Перекачиваемый газ — гелий или смесь Не (22%) -Ne (78%).

Основные характеристики газодувки: объемный расход (номинальный) 6,65 м3/с; давление на входе 1 МПа; напор 0,007 МПа; частота вращения 3500 об/мин; мощность электродвигателя
77 кВт; температура газа на входе 200 °С.

Ротор электродвигателя вращается в подшипниках скольжения. Подшипники смазываются маслом через циркуляционную систему смазки. Рабочее колесо закреплено консольно. Непосредственно за рабочим колесом установлено лабиринтное уплотнение, к которому подводится запирающий газ. Это уплотнение служит для предотвращения попадания масла в контур реактора. Аналогичные уплотнение защищают полости подшипников и предотвращают распространение паров масла в корпусе газодувки. Газодувка имеет страховочный кожух.

На рис, 4.31 представлена газодувка высокотемпературного газового реактора АЭС Форт-Сент-Врейн (США) электрической мощностью 330 МВт. Температура гелия на выходе из реактора 775 °С, Эксплуатация станции началась в 1973 г.

 Основные характеристики газодувки: массовая производительность 109,7 кг/с; давление на входе 4,71 МПа; напор 0,098 МПа; частота вращения 9550 об/мин; температура газа на вход 400°С; мощность привода 4100 кВт.

Главный привод газодувки — встроенная паровая турбина. Кроме того, имеется вспомогательный привод — ковшовая гидротурбина. Газодувка расположена вертикально и подвешена с помощью конической крышки к днищу корпуса реактора за корпус. Паровая турбина включается в линию высокого давления после-довательно с основным турбогенератором АЭС. Вспомогательный привод служит для вращения газодувки при отсутствии пара или при расхолаживании реактора. Вода на гидротурбину подается из системы питательной воды. Вал вращается на двух опорных подшипниках, осевые усилия воспринимаются упорными подшипниками. Подшипники смазываются водой под давлением, подводимой через патрубок.

За рабочим колесом установлено лабиринтное уплотнение с надувом очищенным гелием. Часть запирающего гелия попадает в контур реактора, а другая смешивается с водой. Смесь воды и гелия поступает на разделение, а затем вода и гелий поступают в соответствующие системы. Со стороны паровой турбины расположено уплотнение лабиринтного типа. Проходя это уплотнение, пар смешивается с водой, вытекающей из нижнего опорного подшипника.

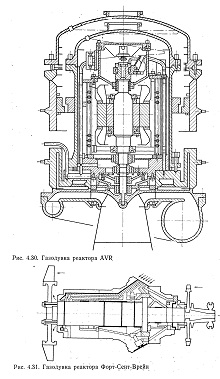

Рис. 4.30 Газодувка реактора AVR

Рис. 4.31. Газодувка реактора Форт-Сент:Врейн
