3.1.2.
Блок защитных труб водо-водяных энергетических реакторов АЭС
Блок защитных труб (БЗТ) предназначен для фиксации головок ТВС ядерного
реактора, удержания от всплытия внутрикорпусных устройств и ТВС активной
зоны, защиты рабочих органов. СУЗ от воздействия потока теплоносителя.
Конструкционно БЗТ (рис. 3.3) состоит из нижней перфорированной плиты,
имеющей устройства для фиксации головок ТВС— ловители ТВС и в которой
закрепляются нижние концы защитных труб и каналов внутриреакторного
контроля, из верхней плиты, в которой крепятся верхние концы защитных
труб и узлы вывода каналов внутриреакторного контроля; из защитных труб
— основной детали БЗТ; они защищают рабочие органы СУЗ и основную часть
каналов внутриреакторного контроля от прямого воздействия теплоносителя;
из перфорированной обечайки, предназначенной для улучшения условий
выравнивания потока теплоносителя
перед выходными патрубками реактора, а также для
соединения верхней и нижней плит.
Количество и диаметр защитных труб в основном определяются конструкцией
привода СУЗ и ТВС, а также эффективностью рабочих органов СУЗ. В
настоящее время на реакторах типа ВВЭР наблюдается тенденция уменьшения
количества приводов СУЗ и увеличения количества пэлов в регулирующем
стержне, что снижает удельную затрату металла на единицу вырабатываемой
энергии и упрощает подготовку реактора к перегрузке топлива.
В защитных трубах СУЗ устанавливаются направляющие каркасы, в которых
перемещаются на значение рабочего хода органы регулирования. В
конструкции направляющего каркаса предусматривается канал для установки
чехла под термопару системы контроля температуры на выходе из активной
зоны реактора. В защитных трубах меньшего диаметра, количество которых
определяется разводкой внутриреакторного контроля, размещаются
направляющие каналы сборок нейтронного измерения и чехлы под термо-пары.
В конструкции БЗТ предусматривается также установка каналов нейтронного
измерения и чехлов термопар в защитные направляющие каналы, приваренные
на наружной поверхности перфорированной обечайки блока защитных труб.
При количестве приводов СУЗ, соизмеримом с количеством ТВС в реакторе,
внутри защитных труб устанавливаются каналы под сборки нейтронного
измерения и термопары, которые одновременно служат направляющими
элементами для регулирующего стержня СУЗ.
Для удобства монтажа чехлы внутриреакторного контроля над. верхней
плитой блока защитных труб группируются в несколько пучков, которые
объединяют четыре — пять чехлов. Эти пучки обычно закрепляются и
дистандионируются на верхней решетке БЗТ при помощи опорных конструкций.
Перфорация нижней плиты рассчитывается так, чтобы была возможность
обеспечить скорость теплоносителя, равную скорости: на выходе из
тепловыделяющих сборок. В верхней решетке БЗТ предусматриваются
отверстия для организации охлаждения крышки реактора и узлов уплотнения
главного разъема. К верхней плите БЗТ приваривается обечайка с опорным
фланцем, с помощью которого ориентируют в плане и фиксируют БЗТ в
верхней части шахты от вибрации и смещения. Нижней частью БЗТ
устанавливается на подпружинные штыри головок тепловыделяющих сборок,
сверху он поджимается фланцем крышки верхнего блока при затяжке
уплотнения главного разъема реактора.

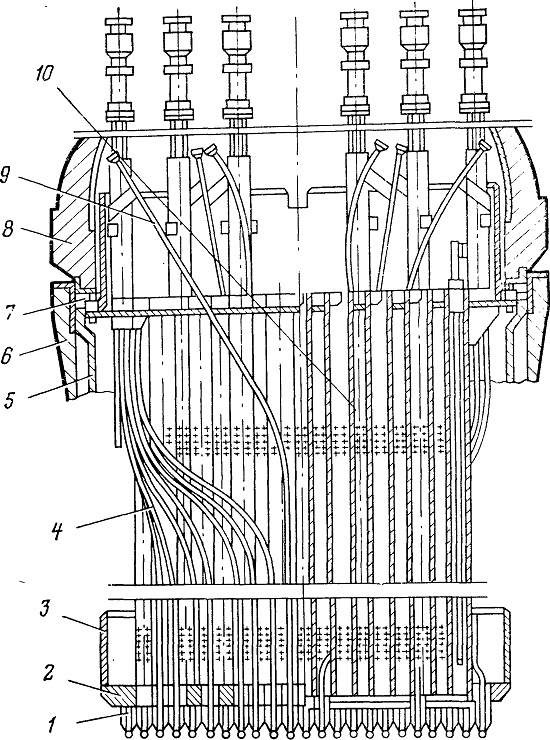

Рис. 3.3. Блок защитных труб реактора ВВЭР-440:
1 — ловители кассет; 2 — плита; 3 — дистанционирующая обечайка; 4 —
трубка датчиков температурного контроля; 5 — обечайка шахты; 6 — корпус
реактора; 7 — пружины 8 — крышка реактора 9 — трубка датчиков
энерговыделения; 10 — защитная труба
