Тепловыделяющая часть канала РБМК-1000

(рис. 2.31) состоит из двух ТВС, несущего центрального стержня, хвостовика, штанги, наконечника. ТВС собирается из 18 твэлов стержневого типа диаметром 13,5x0,9 мм, каркаса и крепежных деталей; ТВС взаимозаменяемы. Каркас состоит из центральной трубы, на которой закреплены одна концевая и десять дистанционирующих решеток. Дистанционирующие решетки служат для обеспечения требуемого
расположения твэлов в поперечном сечении ТВС и крепятся в центральной трубе. Крепление дистанционирующих решеток позволяет им смещаться вдоль оси на расстояние 3,5 м при тепловом расширении твэлов. Крайняя дистанционирующая решетка крепится на шпонке для увеличения жесткости против скручивания пучка.

Дистанционирующая решетка представляет собой сотовую конструкцию и собирается из центральной, шеста промежуточных, двенадцати периферийных ячеек и обода, соединенных между собой точечной контактной сваркой. На ободе предусмотрены дистанцио-нирующие выступы.

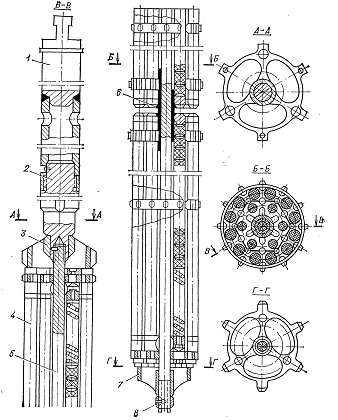

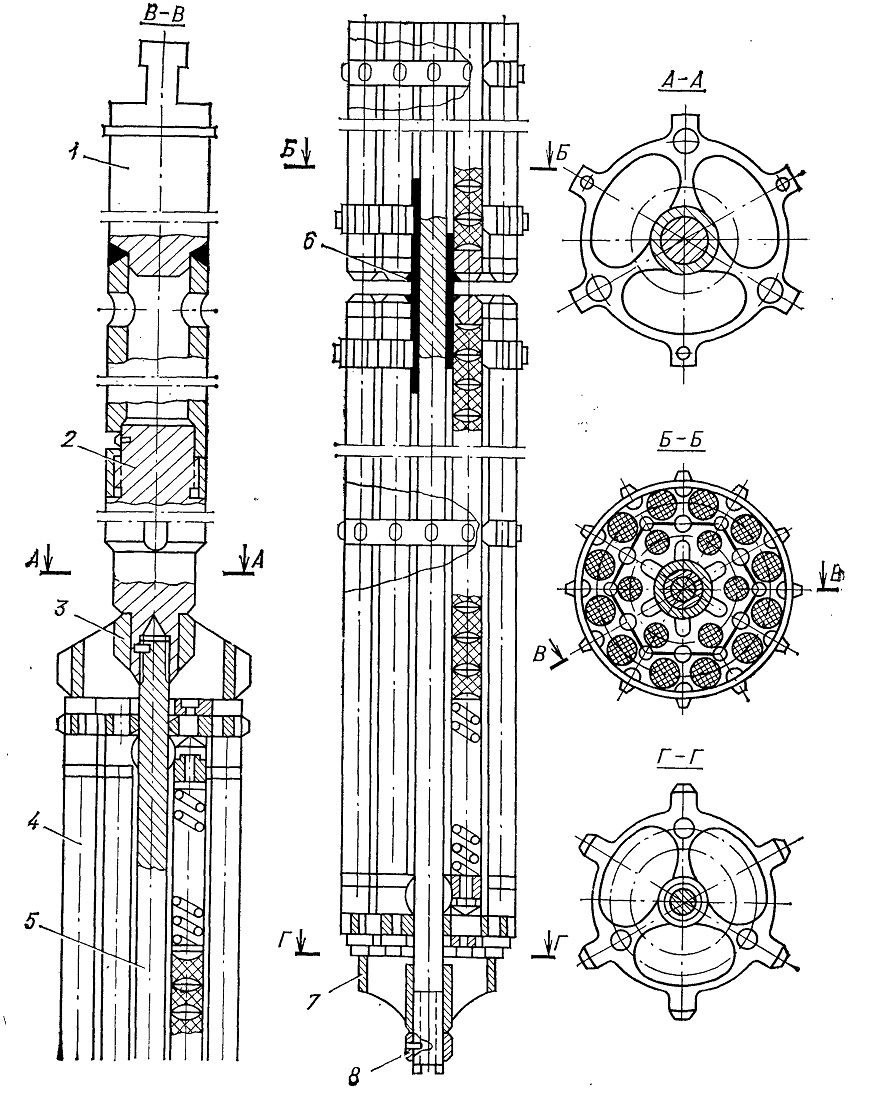

Рис. 2.31. ТВС РБМК-1000:
1 — подвеска; 2 — переходник; 3 — хвостовик; 4 — твэл; 5 — несущий стержень; 6 — втулка; 7 — наконечник; 8 — гайка

Центральная труба ТВС на конце имеет прямоугольный срез на половину диаметра для стыковки ТВС друг с другом в канале. При этом обеспечивается необходимая соосность твэлов двух ТВС и исключается поворот их относительно друг друга.

Твэлы жестко закреплены в концевых решетках ТВС (на верхней и нижней границах активной зоны), и при работающем реакторе зазор в центре активной зоны выбирается за счет термического расширения. Сокращение расстояния между твэлами в центре активной зоны уменьшает всплеск тепловыделения и снижает температуру топлива и конструкционного материала в зоне заглушек твэлов. Использование двух ТВС по высоте активной зоны позволяет каждой сборке работать в зоне как максимума, так и минимума энерговыделения по высоте.

Все детали ТВС кроме штанги и дистанционирующих решеток изготовляются из циркониевого сплава. Штанга, служащая для соединения сборки с подвеской, и дистанционирующие решетки выполнены из нержавеющей стали Х18Н10Т.

Анализ теплогидравлических и прочностных характеристик реактора РБМК-ЮОО выявил имеющиеся резервы по увеличению мощности установки. Увеличение критической мощности технологического канала, т. е. мощности, при которой на поверхности твэлов наступает кризис теплообмена, сопровождающийся недопустимым повышением температуры циркониевой оболочки, было достигнуто введением в тепловыделяющую сборку интенсификаторов теплообмена. Применение решеток-интенсификаторов с осевой закруткой потока теплоносителя позволило увеличить мощность технологического канала РБМК-1000 в 1,5 раза. Конструкция ТВС РБМК-1500 отличается от конструкции ТВС РБМК-1000 тем, что в верхней ТВС используются дистанционирующие рещетки-интенси-фикаторы, в остальном конструкция ТВС не имеет принципиальных отличий. Сохранение сопротивления контура циркуляции достигается снижением расхода теплоносителя.

Увеличение мощности ТВС вызывает соответствующее увеличение линейной мощности твэлов до 550 Вт/см. Отечественный и зарубежный опыт показывает, что такой уровень линейной мощности не является предельным. На ряде станций США максимальные линейные мощности составляют 570—610 вт/см.

Для монтажа и замены корпуса технологического канала в процессе эксплуатации, а также для организации надежного теплоотвода для графитовой кладки к каналу на средней части его находятся кольца «твердого контакта» (рис. 2.32). Разрезные кольца высотой 20 мм размещаются по высоте канала вплотную друг к другу таким образом, что каждое соседнее кольцо имеет надежный контакт по цилиндрической поверхности либо с трубой канала, либо с внутренней поверхностью графитового блока кладки, а также по торцу между собой. Минимально допустимые зазоры канал— кольцо и кольцо — блок определяются из условия недопустимости заклинивания канала в кладке в результате радиационной усадки графита и увеличения диаметра канала в результате

ползучести материала трубы. Незначительное увеличение зазоров приведет к ухудшению теплоотвода от графита кладки. На верхней части корпуса канала приварено несколько втулок, предназначенных для улучшения теплоотвода от металлоконструкций реактора для обеспечения радиационной безопасности и создания технологических баз при изготовлении корпуса канала.

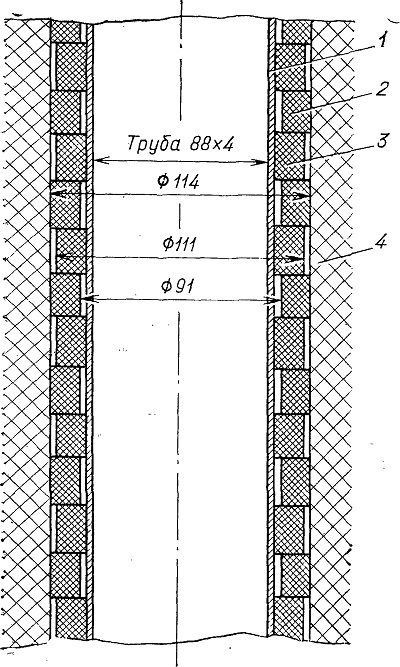

Рис. 2.32. Установка технологического канала в графитовой кладке:
1- труба (сплав Zr+2,5 % Nb); 2 — наружное графитовое кольцо; 3 — внутреннее графитовое кольцо; 4 — графитовая кладка

Как уже отмечалось, циркониевые сплавы применяются в основном для изготовления элементов активной зоны реактора, в которых в полной мере используются их специфические свойства: нейтронная

«прозрачность», жаропрочность, коррозионная и радиационная стойкость и т. п. Для изготовления других частей реактора применяют более дешевый материал — нержавеющую сталь. Сочетание этих материалов определяется требованиями, предъявлямыми к конструкции, а также экономическими соображениями в отношении материалов и технологии. Различие физических, механических и технологических свойств циркониевых сплавов и сталей вызывает проблему их соединения.

В промышленных реакторах известны соединения стали с циркониевыми сплавами механическим способом, например в канадских реакторах «Пикеринг-2, -3 и -4» соединение канальных труб из циркониевого сплава с концевыми фиттингами из отпущенной нержавеющей стали (рис. 2.33) производилось с помощью вальцовки. Однако такие соединения удовлетворительно работают при температуре 200—250 °С. За рубежом исследовались соединения стали с цирконием сваркой плавления (аргонно-дуговой) и сваркой в твердой фазе. Аргонно-дуговая сварка проводится при более высоких температурах, чем сварка в твердой фазе, что приводит к образованию в зоне соединения прослоек хрупких интерметаллидов, отрицательно влияющих на механические и коррозионные свойства шва. Среди исследуемых методов соединения сплавов циркония со сталью в твердой фазе являются сварка взрывом, совместная ковка, штамповка, сварка давлением, совместное прессование, контактно-реактивная пайка, сварка трением и др.

Однако все эти соединения неприменимы для труб технологического канала реактора РБМК, так как все они предназначаются

для работы при других параметрах, и они не могут обеспечить необходимую плотность и прочность.

Средняя циркониевая часть канала РБМК, находящаяся в активной зоне реактора, соединяется с концевыми сборками из нержавеющей стали при помощи специальных переходников сталь— цирконий. Переходники сталь — цирконий получены методом диффузионной сварки.

Сварка осуществляется в вакуумной камере в результате сильного прижатия друг к другу нагретых до высокой температуры деталей из циркониевого сплава и нержавеющей стали. После механической обработки получается переходник, один конец которого— циркониевый сплав, другой — нержавеющая сталь. Для уменьшения напряжений, возникающих в соединении с большой разницей в коэффициентах линейных расширений циркониевого сплава (а = 5,6*10^-6 1/°С) и стали 0Х18Н10Т (а=17,2*10^-6 1/°С), применяется бандаж из биметаллических горячепрессованных труб (сталь марки 0Х18Н10Т + сталь марки 1Х17Н2) (а=11*10^-6 1/°С).

Соединение переходника с циркониевой трубой наружным диаметром 88 и толщиной стенки 4 мм осуществляется электронно-лучевой сваркой. К сварным швам предъявляются те же требования по прочности и коррозионным свойствам, что и к основной трубе. Разработанные режимы электронно-лучевой сварки, способы и режимы механической и термической обработки сварных швов и околошовных зон позволили получить надежные вакуумно-плотные сварные соединения сталь—цирконий.

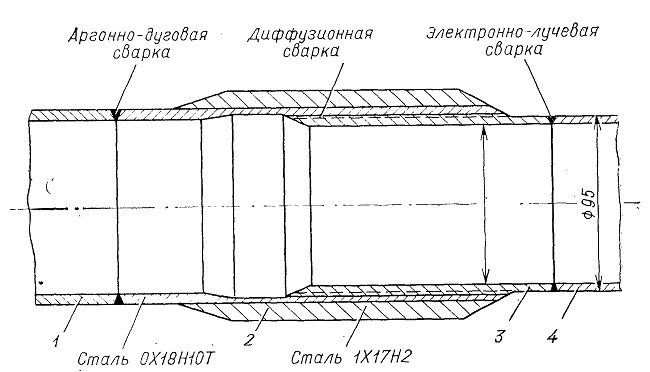

Рис. 2.33. Соединение сталь — цирконий:
1 — труба (сталь марки 0Х18Н10Т); 2 — штуцер (биметалл); 3 — ниппель (сплав Zr+
+ 2,5% Nb); 4 — труба (сплав Zr+2,5 % Nb)
