Ликвидация повреждений контактной сети









Разрушение анкерной опоры на перегоне





 При временном восстановлении в таком случае несущие тросы сопрягаемых анкерных участков жестко соединяют между собой около переходных опор (рис. 104). Контактный провод отсоединяют от компенсатора поврежденной опоры и, подтягивая его конец с помощью полиспаста к несущему тросу или контактному проводу неповрежденного анкерного участка, соединяют с ним.

Для обеспечения необходимого габарита подвески в зоне разрушенной анкерной опоры вблизи последней устанавливают временную консольную опору.

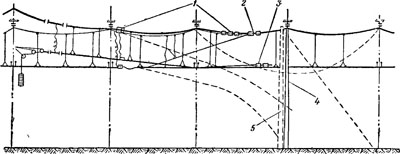

Рис. 104. Схема временного восстановления при разрушении анкерной опоры на перегоне:
1—места соединения несущих тросов смежных анкерных участков; 2 — место соединения контактного провода поврежденного анкерного участка с несущим тросом неповрежденного участка (1-й вариант восстановления); 3 — то же, но с контактным проводом неповрежденного анкерного участка (2-й вариант восстановления); 4 — временная консольная
опора; 5 — разрушенная анкерная опора
