Текущий ремонт контактной сети

Дефектировка изоляторов контактной сети

Метод колебательного разряда дефектировки изоляторов контактной сети

Метод колебательного разряда основан на использовании колебательного процесса, возникающего при разряде линии через сопротивление, величина которого меньше величины волнового сопротивления линии. При подаче на участок контактной сети испытательного высокого напряжения, искровые разряды, возникающие в дефектном изоляторе, вызывают колебания напряжения и тока на этом участке с частотой, определяемой расстоянием от этого изолятора до границы участка.

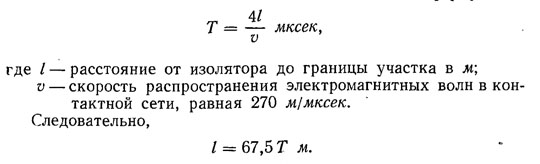

Период колебания напряжения определяется по формуле

Период колебания напряжения Т определяется осциллографом со ждущей разверткой или электронным счетчиком времени (микросекундомером). При определении расстояния l во избежание большой погрешности используют первый период колебательного процесса. Измерительный прибор подключается к контактной сети при помощи делителя напряжения или связывается с ней антенной длиной 2—3 м.

Расчеты, произведенные на основе статистических данных, показали, что чем выше испытательное напряжение, тем на более длительный срок обеспечивается , надежность работы участка. Практически в качестве источника питания при дефектировке изоляторов используют широко распространенную кенотронную установку на 30—35 кв (выпрямленный ток 60 — 80 ма).

Кенотронная установка соединяется с контактной сетью (минуя питающий кабель, если он есть) через ограничивающее сопротивление R величиной 5—50 ком (мощность 10—20 вт).

Схема дефектировки изоляторов методом колебательного разряда приведена на рис. 71, пример осциллограммы, полученной осциллографом типа ОЖО-3 при пробое изолятора на линии, — на рис. 72. Длительность периода колебания напряжения по осциллограмме определяется по меткак масштаба времени М, следующим одна за другой через 20 мксек. На приведенной осциллограмме период колебаний равен расстоянию между смежными метками, т. е. 20 мксек.


Рис. 71. Схема дефектировки изоляторов контактной сети постоянного тока методом колебательного разряда:
1—кенотронная установка; 2 — ограничивающее сопротивление; 3 — контактная сеть; 4 — антенна; 5 — осциллограф

Практически на основании осциллограммы по приведенной выше формуле в случае расположения испытательной установки

в начале участка расстояние до дефектного изолятора определяется в сухую погоду с точностью ±50-1-250 м. При расположении испытательной установки не в начале участка, а в какой-нибудь промежуточной точке характер осциллограмм меняется, а точность определения расстояния до дефектного изолятора несколько уменьшается. Недостатком этого метода является затруднительность, иногда и невозможность проведения дефектировки в дождь, туман, при росе или при покрытии изоляторов мокрым снегом, когда сопротивление изоляции контактной сети резко снижается.
