ДУГОГАСИТЕЛЬНОЕ УСТРОЙСТВО И КОНТАКТНАЯ СИСТЕМА ВЫКЛЮЧАТЕЛЕЙ ВМ-35 и МКП-35

Дугогасительное устройство выключателей имеет следующие основные узлы: 1) набор пластин или прокладок из изоляционного материала, которые образуют дугогасительную камеру; 2) корпус дугогасительного устройства; 3) установочные и крепежные детали; 4) экран.

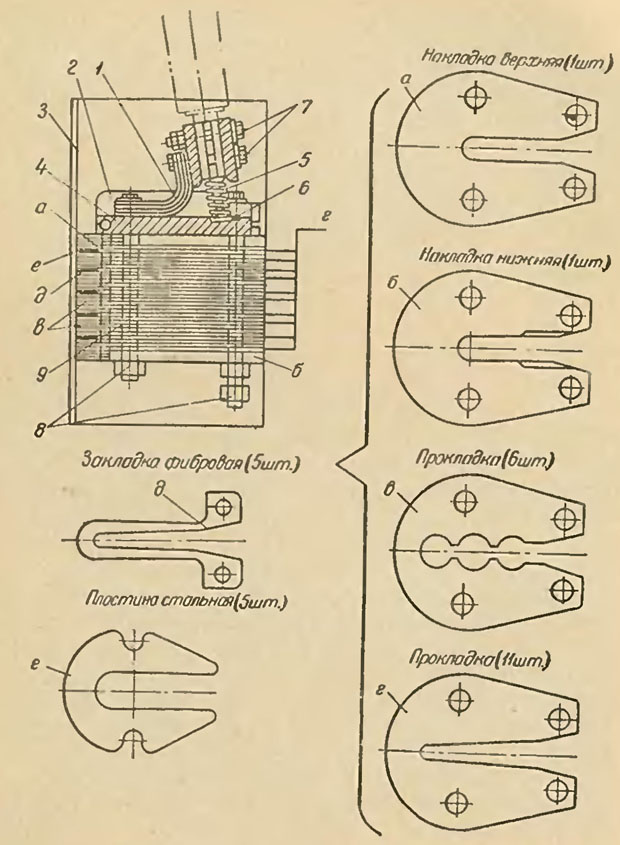

Рис. 11. Дугогасительное устройство выключателя ВМ-35.
1 — гибкая связь; 2—башмак (держатель); 3 — экран; 4 — неподвижный контакт; 5 — пружина; 6 — колпачок из электрокартона; 7 — болты; 8 — стяжные шпильки; 9 — камера.

Дугогасительное устройство выключателя ВМ-35 (рис. 11) имеет дугогасительную камеру 9, установочную деталь 2, называемую башмаком, и экран 3. Камера составлена из нескольких пакетов, которые набираются из отдельных пластин.

Каждый пакет имеет стальную пластину е, во внутренней щели которой установлена фибровая закладка д,
защищающая пластину от соприкосновения с дугой. Поверх пластины укладывается прокладка г, на нее три прокладки в, а затем прокладка г и т. д. При этом полукруглые вырезы в прокладках в образуют карманы цилиндрической формы, сообщающиеся узкими щелями.

Как уже указывалось, камера состоит из нескольких пакетов, имеет сверху и снизу накладки а и б и прикреплена к башмаку стяжными шпильками.

Камера работает следующим образом. При расхождении контактов меж ту ними возникает дуга. Благодаря наличию стальных пластип дуга взаимодействует с магнитным полем, возникающим в этих пластинах, и втягивается в щели камеры. Благодаря высокой температуре дуги масло, находящееся в щели, испаряется и разлагается. При этом цилиндрические карманы внутри щели оказываются заполненными газами под большим давлением. Частично газы прорываются сквозь лугу, вызывая ее интенсивное охлаждение и вынося продукты ионизации. Соприкосновение дуги с холодными стенками щели и холодными слоями масла также охлаждает дугу и способствует ее быстрому гашению. При прохождении тока дуги через пулевое значение газы, находящиеся в цилиндрических карманах под давлением, вырываются, смешиваются с ионизированными газами и способствуют гашению дуги. Таким образом, гашение дуги происходит за счет интенсивного дутья неионизи-рованных газообразных продуктов через область д^ги и за счет соприкосновения дуги с холодными стенками щели.

Так как при движении подвижного контакта дуга растягивается вдоль щели камеры и втягивается в щель, камера называется продольно-щелевой. Для того чтобы электродинамические силы способствовали втягиванию дуги в щели, камеры на обоих разрывах одний фазы размещены щелями навстречу друг другу.

После гашения дуги газообразные продукчы выхедят из камеры вверх, удаляясь через вырез верхней накладки. По мере выхода газов в камеру поступает масло.

Во избежание шунтирования изоляционного промежутка стяжные шпильки 8 камеры нельзя выполнять из металла; они выполняются из дерева ити текстолита.

Выключатели ВМ-35 старых выпусков имели камеры со стальными шпильками. При ремонте выключателей

надо проверить, нет ли в камерах стальных шпилек, а если они окажутся, их следует заменить.

Камера со стороны бака закрыта экраном. Экран выполнен из листов изоляционного материала, между которыми размещена станиолевая обкладка (рис. 12). Медный проводник соединяет обкладку с башмаком камеры. Для подсоединения проводника во внутреннем листе экрана имеются отверстие и винт с гайкой. У некоторых выпусков выключателей экран не имеет обкладки;

вместо нее произведена металлизация (шоопирование) внутреннего листа экрана.

Экран имеет следующее назначение: наружный изолирующий лист увеличивает электрическую прочность промежутка между камерой и баком; металлическая обкладка (или металлизированная поверхность) выравнивает электрическое поле, предупреждая появление проводящих дорожек на электроизоляционных деталях камеры.

(Выключатели некоторых выпусков имеют экраны, у которых отверстие под винт выполнено не только во внутреннем, но и в наружном листе экрана, что в значительной мере снижает его изоляционное действие. При ремонтах выключателя такие экраны нужно заменять.

Следует подчеркнуть, что даже при наличии экрана электрическая прочность промежутка камера—бак имеет малый запас прочности. Небольшие перекосы бака, неправильная установка камеры, увлажнение и загрязнение камеры и изоляционных листов экрана приводят к перекрытиям с камеры на бак. Поэтому при ремонтах выключателей серьезное внимание должно уделяться правильной установке камеры и бака, состоянию барьеров и качеству масла.

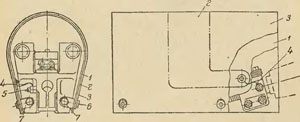

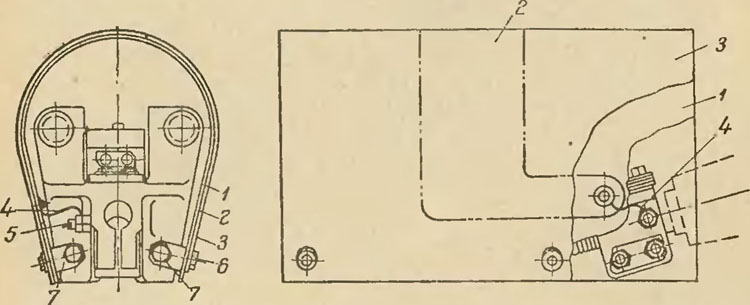

Рис. 12. Экран дугогасительного устройства выключателя ВМ-35.
1 — внутренний лист из электрокартона; 2 — металлическая обкладка (станиолевая наклейка или шоопировка); 3 — наружный лист из гетинакса; 4—медный проводник от стопорной шпильки башмака к обкладке; 5 — стопорная шпилька; 6 — болт; 7 — бобышка.

Неподвижный контакт выключателя (рис. 11) шарнирно скреплен с башмаком и электрически соединен с ним гибкой связью и? ленточной мягкой меди (фольги). Контакт отжимается книзу сильной пружиной, надетой на конец токоведущего стержня. Контактная пружина во включенном положении выключателя создает контактное давление около 17 кГ.

Под нижний торец пружины подложен колпачок 6 из электрокартона для изоляции пружины от неподвижного контакта. Эта изоляция предотвращает прохождение тока через пружину (параллельно гибкой связи 1) для исключения ее нагрева током, что может привести к потере упругости.

Неподвижный контакт выключателей некоторых выпусков имеет следующие недостатки, приводящие к его заеданию: а) острые кромки боковых граней неподвижного контакта и приливов на башмаке; б) большой боковой люфт неподвижных контактов на оси.

При заедании неподвижного контакта на кромке прилива башмака при включенном положении выключателя не создается надежного контакта. Это приводит к появлению дуги на контактах и разрушению выключателя. Недостатки неподвижного контакта надо устранить при ремонте выключателя.

Подвижной контакт выключателя (рис. 9,с) выполнен в виде латунного ножа 4 с отогнутыми вверх концами и подвешен к изолирующей бакелитовой штанге.
