ОБЩИЕ СВЕДЕНИЯ О КОНСТРУКЦИИ ВЫКЛЮЧАТЕЛЕЙ ТИПА
ВМ-35 и МКП-35
Масляные выключатели типа ВМ-35 изготовляются на номинальный ток 600 а с
предельной отключающей мощностью 400 тыс ква. До 1941 г. выключатели
выпускались в исполнении ВМ-35-Н для наружной установки и ВМ-35-Ф для
установки в помещении. Выключатели ВМ 35-Ф отличаются в основном вводами
для внутренней установки и меньшими расстояниями между фазами. В
настоящее время завод-изготовитель выпускает выключатели типа ВМ-35 либо
с электромагнитным приводом (обозначение выключателя ВМД-35), либо с
ручным автоматическим приводом (обозначение выключателя ВМ-35). В случае
необходимости выключатели типа iBM-35 могут сочленяться с грузовыми или
пружинно-грузовыми приводами.
Масляные выключатели типа МКП-35 выпускаются на номинальные токи 600 и
1000 а с предельной мощностью отключения 1000 тыс. ква. Выключатели типа
МКП-35 соединяются с электромагнитными приводами типов ШПЭ-2 или ШПС-30.
Выключатели типов ВМ-35 и МКП-35 предназначены для открытой
установки, но могут также устанавливаться в помещении. Основные
технические данные выключателей приведены в табл. I.
Во включенном выключателе цепь проходит с верхнего контактного
наконечника ввода по токоведущему стержню на неподвижный контакт, к
которому прижат подвижной контакт. По нему ток проходит на второй
неподвижный контакт и далее на верхний контактный наконечник другого
ввода. Подвижной контакт связан с приводным механизмом выключателя
изолирующей штангой, проходящей через направляющую бакелитовую трубу.
При отключении выключателя приводной механизм под действием отключающих
пружин перемещает подвижные контакты вниз, а дуга гасится одновременно в
двух дугогасительных камерах. Подвижные контакты отключенного
выключателя находятся в нижнем печожении недалеко от дна бака. При этом
надежная изоляция обеспечивается маслом.
При включении выключателя под действием привода растягиваются
отключающие пружины и одновременно поднимаются подвижные контакты,
замыкающиеся с неподвижными.
Таблица 1
Электрические
характеристики
ВМ-35
МКП-35
Номинальное
напряжение, кв
35
35
Наибольшее
рабочее напряжение, кв .
40.5
40.5
Номинальный ток,
а
600
600
1 000
Предельный
сквозной ток, ка:
24
действующее
значение
10
a if
плит
уда
17,3
45
Ток термической
устойчивости, ка, для
промежутка
времени:
24
1 сек
10
5 сек
10
16,5
7,1
11.7
Предельная
мощность отключения, тыс.
ква,
при номинальном напряжении, кв:
1 000
35
4ии
25
230
570
Механические
характерце гики
ВМ-35
МКП-35
Угол поворота
вала приводного меха
низма, град
85+5
72
Зазор между
рычагом и упором при
включенном
положении выключателя,
1,5—2
1,5—2
Зазор между
штангой и направляющи
1—1,5
1-1,5
ми, мм
Высота камеры,
мм
120
—
Контрольные
размеры по установке ка
80 + 1
90± 1
мер (расстояние
от оси фазы), мм . .
Ход подвижных
контактов, мм . . .
270—280
То же для
выключателей выпуска до
1941 г., мм
200—210
—
Ход в рабочих
контактах (вжим), мм . .
12+2
16+1
То же
выключателей выпуска до 1941 г.,
мм
10+2
—
Нажатие
контактных пружин, к Г . . .
17
—
Разновременность
замыкания контактов,
мм:
2
в фазе
2
между
фазами
4
4
Переходное
сопротивление контактов,
550
350
Механнческие
характеристики
ВМ-35
МКП-35
Скорость
отключения, м се/с:
в момент
размыкания контактов . .
0.9—1.2
1.5—1.7
в момент выхода
контактов из камеры
2.2—2,9
максимальная - . .
2.4—3.1
2.8—3.5
Скорость
включения, м,'сек
В зависимости от
тина
привода
Вес, кг:
выключателя (без
привода), не залитого маслом
900
1 900
масла в трех
фазах
300
800
выключателя с
маслом и приводом
1 300—1 350
3 100—3 400
Общий вид выключателей показан на рис. 1 и 2.
Каждая фаза выключателя смонтирована на своей крышке и имеет отдельный
бак, в который залито изоляционное масло. Три фазы выключателя
смонтированы на общем сварном каркасе. Крышки фаз соединяются трубами.
На каркасе размещен барабан с тросом для опускания и подъема баков. На
валу барабана имеется лебедка, а на ролики каждого бака накладывается

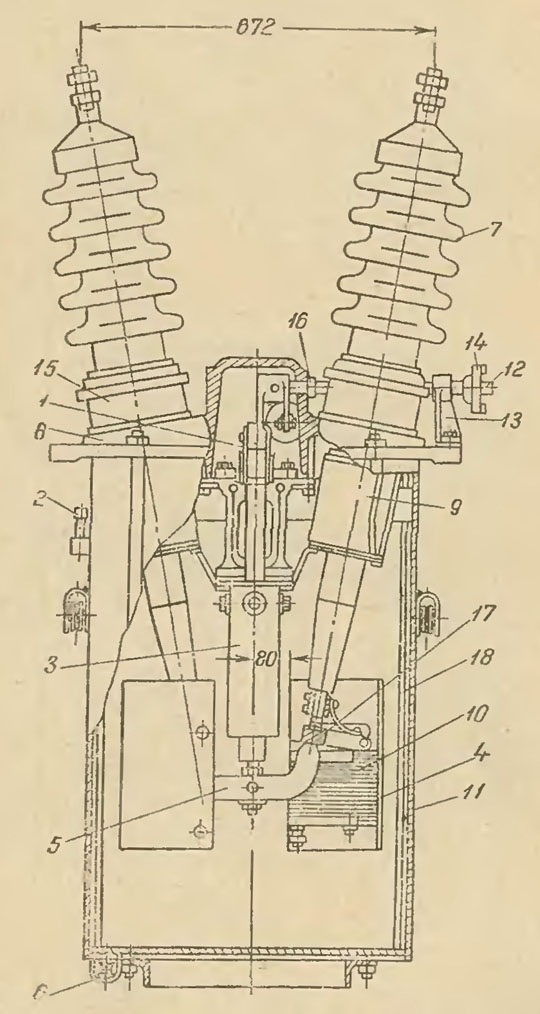

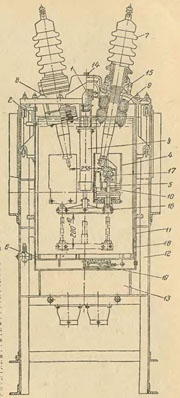

трос. Размещение деталей фазы выключателя показано на рис. 3 и 4.

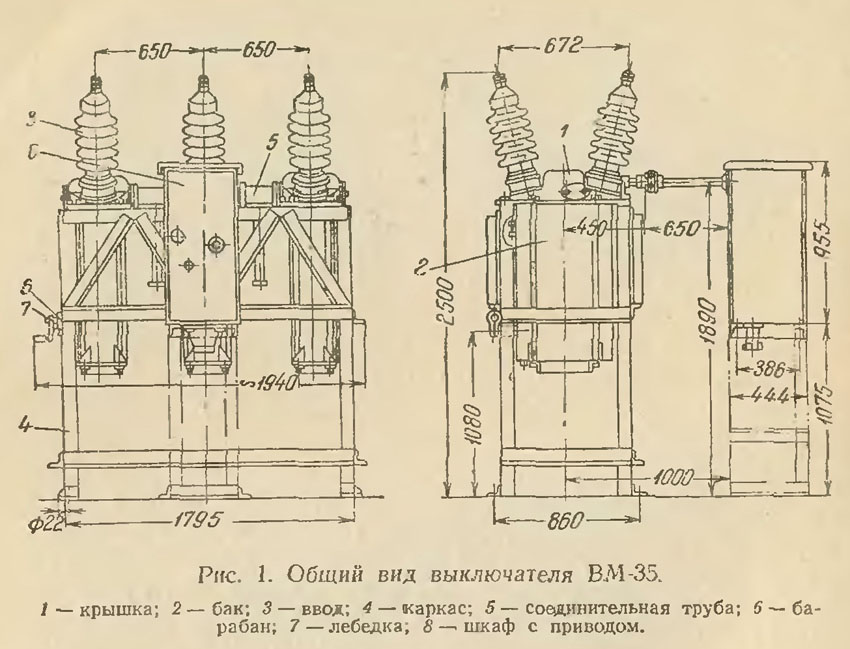

Рис. 1. Общий вид выключателя ВЛ1-35.

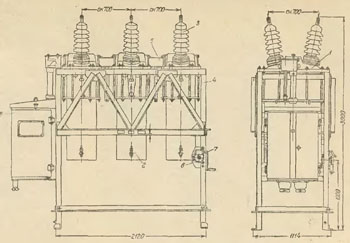

Рис. 2. Общий вид выключателя МКП-35.
1 — крышка; 2—бак. 3 — ввод; 4 — каркас; 5 — соединительная труба; 6—
барабан; 7 — лебедка; 8 — шкаф с приводом.
