§ 56
Смазочные системы экскаваторов (Э-652Б, ЭО3322А, ЭО-4121)
Системы смазки, применяемые на экскаваторах, разделяются на
индивидуальные и централизованные. В первом случае масло подводится к
каждой трущейся паре индивидуально с помощью смазочного устройства,
расположенного в непосредственной близости от этой пары, во втором —
группа отдельно расположенных пар смазывается с помощью одного
устройства.
На одноковшовых экскаваторах применяют индивидуальные и централизованные
смазочные системы.
Индивидуальная смазочная система, в которой смазочный материал подается
к одной паре поверхностей трения, нашла применение для смазывания
подшипников качения и скольжения основных элементов рабочего
оборудования, гусеничных и пневмоколесных ходовых устройств.
Централизованную смазочную систему, в которой смазочный насос или
емкостная масленка подает смазочный материал к двум и более парам
поверхностей трения, применяют на экскаваторах Э-652Б для смазывания
зубчатых передач механизма реверса и поворота.
Перед смазыванием обтирают пресс-масленки, крышки горловин во избежание
попадания грязи на трущиеся поверхности. Загрязненный смазочный материал
приводит к преждевременному износу деталей и задирам трущихся
поверхностей.
Все смазочные аппараты насухо вытирают во избежание попадания в масло
пыли, которая может в смеси с маслом образовать абразивную пасту,
усиливающую износ деталей.
После смазывания обтирают машины для удаления излишков масла, так как на
замасленные поверхности налипают грязь и пыль, которые попадают на
трущиеся поверхности.
Необходимо применять масла и смазки только те, которые указаны в
таблицах смазывания. Применение других сортов может вывести машины из
строя. В качестве примеров приведены таблицы смазки экскаваторов
различных моделей (табл. 18—21, рис. 247—251).
Таблица 18
Таблица смазки экскаватора ЭО3322А

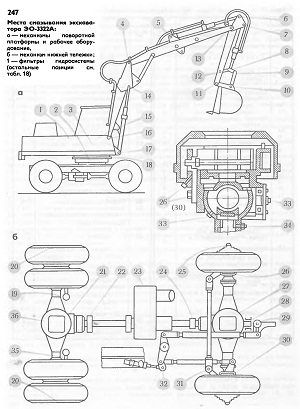

247 Места смазывания экскаватора ЭО-3322А:
а — механизмы поворотной платформы и рабочее оборудование,
б — механизм нижней тележки; 1 — фильтры гидросистемы (остальные позиции
см. табл. 18)
248 Экскаватор ЭО-4121

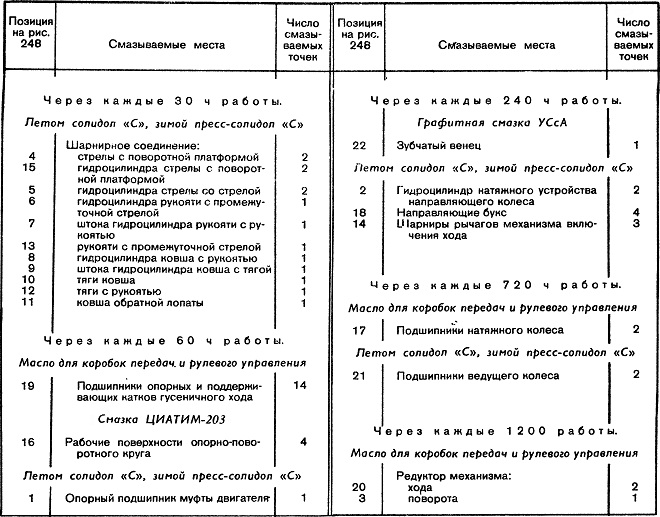

Таблица19
Таблица смазки экскаватора ЭО-4121

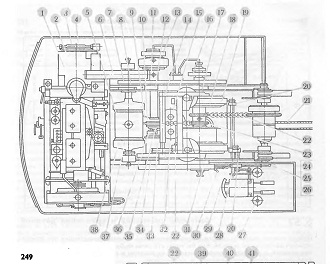

249 Места смазывания механизмов поворотной платформы экскаватора Э-652Б
250 Места смазывания механизмов нижней тележки экскаватора Э-652Б
Таблица 21 Таблица смазки рабочего оборудования прямой лопаты экскаватора Э-652Б
|
Позиция на рис. 251 |
Смазываемые мест?. |
Число смазы ваемых мест |
Позиция на рис. 251 |
Смазываемые места |
Число смазы ваемых мест |
|
|
Через каждые 60 ч |
|
6 |
Подвесные блоки стрелы |
2 |
|
|
работы |
|
6 |
Подшипники седла рукояти |
2 |
|
|
|
|
4 |
Блок и ролики каната открывания |
3 |
|
|
Масло индустриальное И-40А |
|
|
днища ковша |
|
|
10 |
Шарниры механизма открывания |
5 |
5 |
Подшипники блоков седлового вала |
2 |
|
|
днища ковша |
|
2 |
Вкладыш пяты стрелы |
2 |
|
|
Смазка графитная УСсА |
|
1 |
Подшипники напорного барабана |
2 |
|
|
|
|
11 |
Подшипники блока ковша |
1 |
|
3 |
Руноять (боковые поверхности) |
1 |
|
|
|
|
|
Смазка канатная 59у |
|
|
Через каждые 960 ч |
|
|
|
|
|
|
работы |
|
|
7 |
Канаты: стреловой, подъемный, |
4 |
|
|
|
|
|
напорный, возвратный и от |
|
|
|
|
|
|
крывания днища |
|
|
Летом — солидол «С», |
|
|
|
|
|
|
зимой — пресс-солидол «С» |
|
|
|
Через каждые 240 ч |
|
|
|
|
|
|
работы |
|
|
|
|
|
|
Летом — солидол «С», |
|
9 |
Подшипники головных блоков |
2 |
|
|
зимой — пресс-солидол «С» |
|
|
стрелы |
|
