Управление экскаватором ЭО-3322А

ЭО-3322А (см. рис. 236 и табл. 10). Для передвижения экскаватора своим ходом на первой (рабочей) скорости застопоривают поворотную платформу рычагом 16. Если стопор не включается (т. е. не опускается вниз), кратковременно поворачивают платформу, пользуясь рычагом 2 или 3.

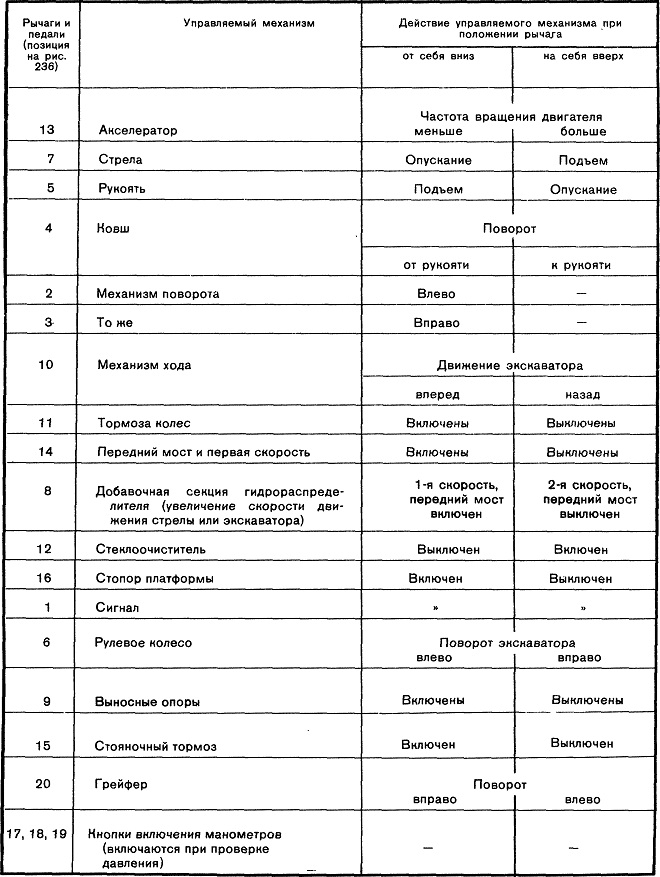

Таблица 10
Рычаги управления экскаватора ЭО-3322А

236 Рычаги управления экскаватором ЭО-3322А

Движение экскаватора начинают, включая рычаг 10 вперед (от себя) или назад (на себя), что соответствует направлению движения. Скорость регулируется автоматически в пределах 1,85—3,58 км/ч в зависимости от"сопротивления при передвижении.

Для перехода к движению с повышенной скоростью (на второй скорости) рычаг 8 переводят вверх. Движение экскаватора начинают, включая рычаг 10 вперед (от себя) или назад (на себя), что соответствует направлению движения. Скорость регулируется автоматически в пределах 10,2—19,68 км/ч в зависимости от сопротивления при передвижении.

Управление обратной лопатой при копании начинают с выключения стопора поворотной платформы. Для этого поднимают рычаг 16 вверх, включают тормоза колес поворотом рычага 11 от себя. Копание производят включением рычагов 4 и 5. Направление движения рукояти ковша и стрелы соответствует направлению движения рычагов.

Поворот с груженым ковшом производят включением рычага 2 или 3. При этом для поворота вправо рычаг 3 включают от себя, а для поворота влево рычаг 2 — от себя. Поворот платформы для выгрузки ковша или при возвращении в забой тормозят, переводя рычаг 2 или 3 в нейтральное положение. Выгрузку производят при окончании поворота. При этом ковш перемещают на выгрузку, передвигая рычаг 4 от себя. Для повышения производительности экскаватора машинист может выполнять несколько рабочих движений одновременно.

Управление прямой лопатой при копании начинают с выключения стопора поворотной платформы. Для этого поднимают рычаг 16 управления стопором, включают тормоза колес поворотом рычага 11 от себя.

Копание производят включением рычагов 7 и 5, управляющих гидроцилиндрами стрелы и рукояти. Поворот с груженым ковшом осуществляют включением рычага 2 или 3.

Для поворота вправо рычаг 3 включают от себя, а для поворота влево рычаг 2— от себя.

Для выгрузки ковша или возвращения его в забой платформу тормозят переводом рычага 2 или 3 в нейтральное положение. Выгружают ковш по окончании поворота, для этого включают рычаг 4, управляющий поворотом ковша.

Грейфером управляют в такой последовательности. Набирают грунт закрытием челюстей ковша грейфера, опущенного в раскрытом виде на грунт, перемещая рычаг 4 на себя. Заполненный грейфер поднимают включением рычага 7 на себя и рычага 5 от себя, что соответствует движению стрелы и рукояти вверх. Затем включают рычаг 20 от себя  для поворота грейфера вправо или рычаг 20 на себя для поворота грейфера влево. После этого поворачивают платформу включением рычага 2 или 3 и начинают разгрузку грейфера включением рычага 4 от себя.

Передвижение экскаватора с заполненным ковшом грейфера запрещается.

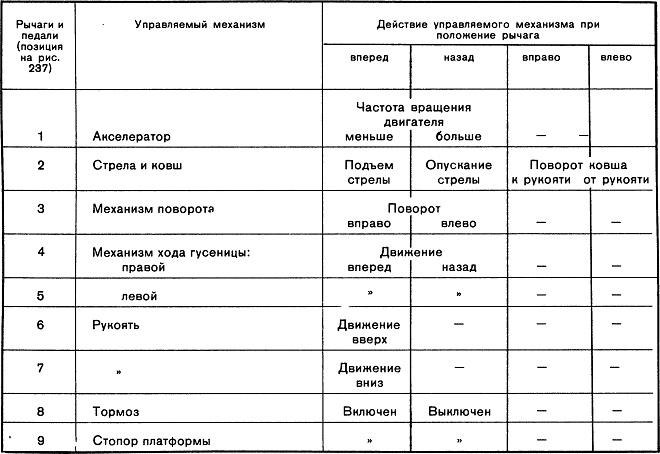

Таблица 11
Рычаги управления экскаватором Э-5015А



Таблица 12             Рычаги    управления            экскаватором         ЭО-4121
