Управление экскаватором Э-652Б с прямой лопатой

 Чтобы правильно установить ковш, его вначале приподнимают, а затем уже устанавливают в требуемое положение. Для этого, подтянув на себя рычаг 2, включают фрикцион правого барабана главной лебедки. При этом педаль 11 должна быть в верхнем положении, соответствующем выключенному тормозу правого барабана главной лебедки.

Вылет ковша по мере его подъема регулируют рычагом 2 (напор-возврат). При нейтральном положении рычага 2 педаль 12 должна быть отжата от себя вниз.

Таблица 9
Рычаги управления экскаватором Э-652Б

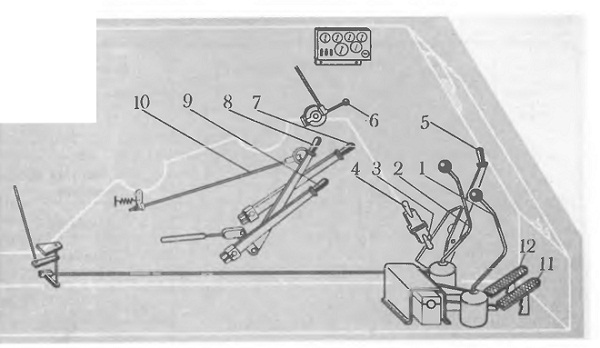

235 Рычаги и педали управления экскаватора Э-652Б

Когда ковш достигнет требуемой высоты, включают педаль 11, а рычаг 1 одновременно выключают. После этого, постепенно ослабляя нажатие на педали 11 и 12, опускают ковш, наблюдая, чтобы он не ударился о гусеницы.

Непосредственно при посадке на грунт ковш плавно затормаживают. Это торможение способствует захлопыванию днища ковша на засов. Приведя ковш в рабочее положение, начинают цикл копания.

Переводя рычаг 1 от себя и одновременно отпуская педаль 11, производят подъем ковша. Как только ковш заполнится, его отводят от забоя движением рычага 2 на себя, одновременно освобождая педаль 12. При этом подъем ковша до необходимой высоты разгрузки не прекращается.

После достижения необходимой высоты подъема ковша рычаг 1 выключают и одновременно включают педаль 11. Затем начинают поворот платформы в сторону выгрузки грунта. Для этого рычаг 2 переводят влево, если следует повернуть платформу влево, и вправо, если следует повернуть вправо. Не следует рычагом 2 резко включать реверсивные фрикционные муфты во избежание рывков при повороте. В конце поворота, еще до подхода к месту выгрузки, рычаг 2 выключают с таким расчетом, чтобы ковш дошел до места выгрузки по инерции.

Для точной установки ковша над местом выгрузки пользуются рычагом 2 напора и педалью 12 (последнюю выключают при нейтральном положении рычага 2).

В момент установки над местом выгрузки ковш разгружают, переводя рычаг 1 влево. Высыпать грунт с большой высоты при разгрузке не следует, чтобы не повредить платформы или автомашины. При погрузке скалистых грунтов ковш предварительно почти опускают на платформу, а затем, открыв днище, поднимают его.

Машинист, обладающий соответствующими навыками, включает поворот на погрузку, как только заполненный ковш отведен от забоя. Причем во время поворота ковш поднимают на необходимую для разгрузки высоту. Точно так же во время поворота в забой перемещают ковш в его исходное рабочее положение.

Если на машине имеется комбинированный напорный механизм, напор при копании осуществляется автоматически, так как натяжение подъемного каната, закрепленного на напорном барабане, стремится выдвинуть рукоять и прижать ковш к грунту. Если при копании все же необходимо увеличить толщину стружки, слегка включают фрикцион левого барабана главной лебедки. Пользоваться фрикционом рекомендуется лишь в том случае, если без этого ковш не заполняется. Если нужно уменьшить величину напора, можно пользоваться тормозом левого барабана лебедки. Необходимость в этом появляется только при работе на легких грунтах. Возврат рукояти производится фрикционом реверса главной лебедки.

Для стряхивания налипшего на козырек ковша грунта включают рычагом 2 фрикцион реверса главной лебедки и, выключив его, резко нажимают на левую педаль 12. Экскаватор
