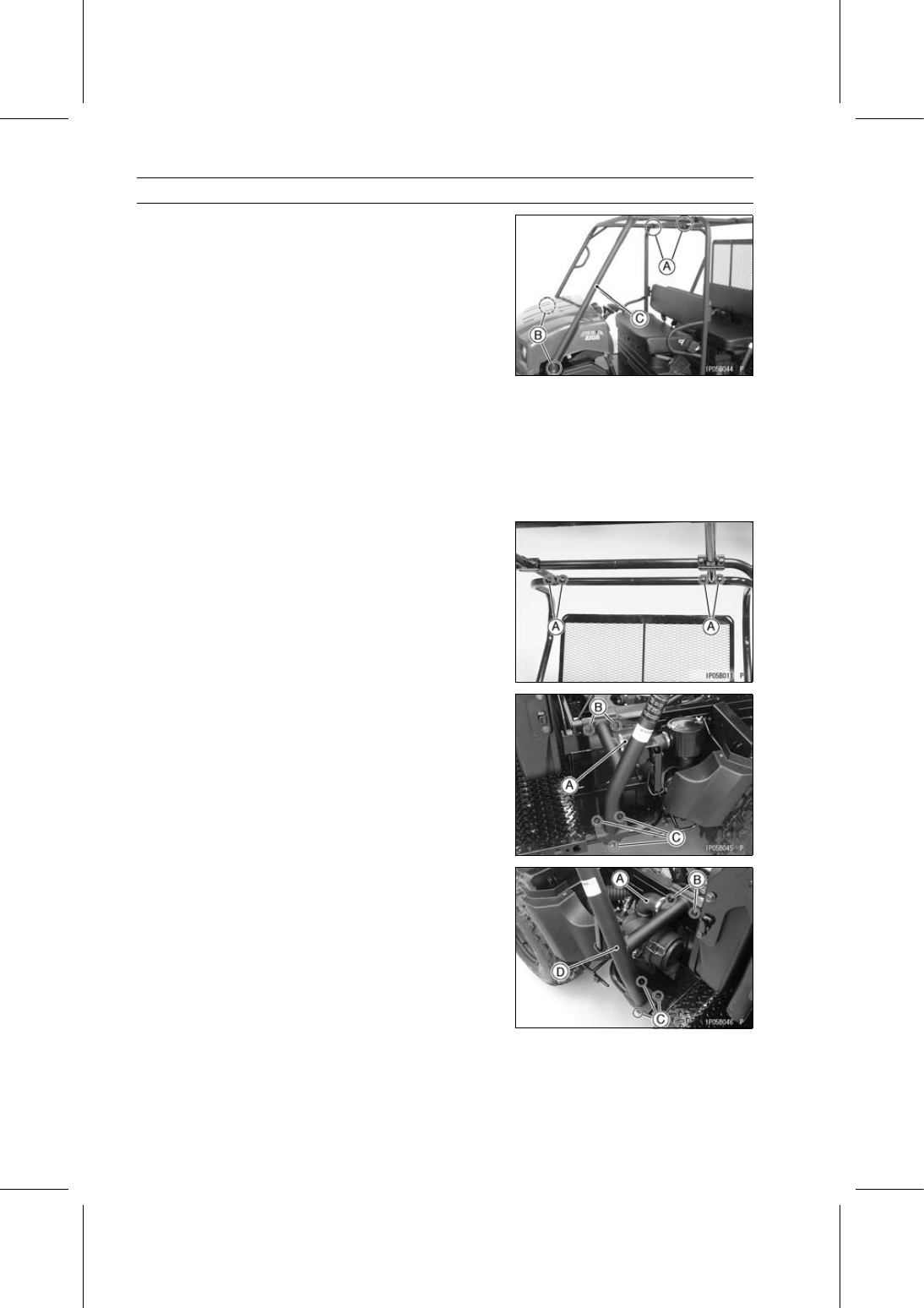

16-22 FRAME

Front, Center and Rear Bars

Front Bar Removal

•

Remove:

Front Fenders (see Front Fender Removal)
Front Bar Mounting Bolts [A] and Washers (Upper)
Front Bar Mounting Bolts [B] (Lower)
Front Bar [C]

Front Bar Installation

•

Tighten:

Torque - Front Bar Mounting Bolts (Upper): 44 N·m (4.5

kgf·m, 32 ft·lb)

Front Bar Mounting Bolts (Lower): 98 N·m (10,0

kgf·m, 72,3 ft·lb)

•

Install the front fenders (see Front Fender Installation).

Rear Bar Removal

•

Tilt up the cargo bed.

•

Remove:

Rear Side Covers (see Rear Side Cover Removal)
Rear Bar Mounting Bolts [A] and Washers (Upper)

•

Remove:

Air Duct [A]
Rear Bar Mounting Bolts [B] and Nuts (Middle)
Rear Bar Mounting Bolts [C], Washers and Nuts (Lower)

•

Remove:

Air Duct [A]
Rear Bar Mounting Bolts [B] and Nuts (Middle)
Rear Bar Mounting Bolts [C], Washers and Nuts (Lower)
Rear Bar [D]

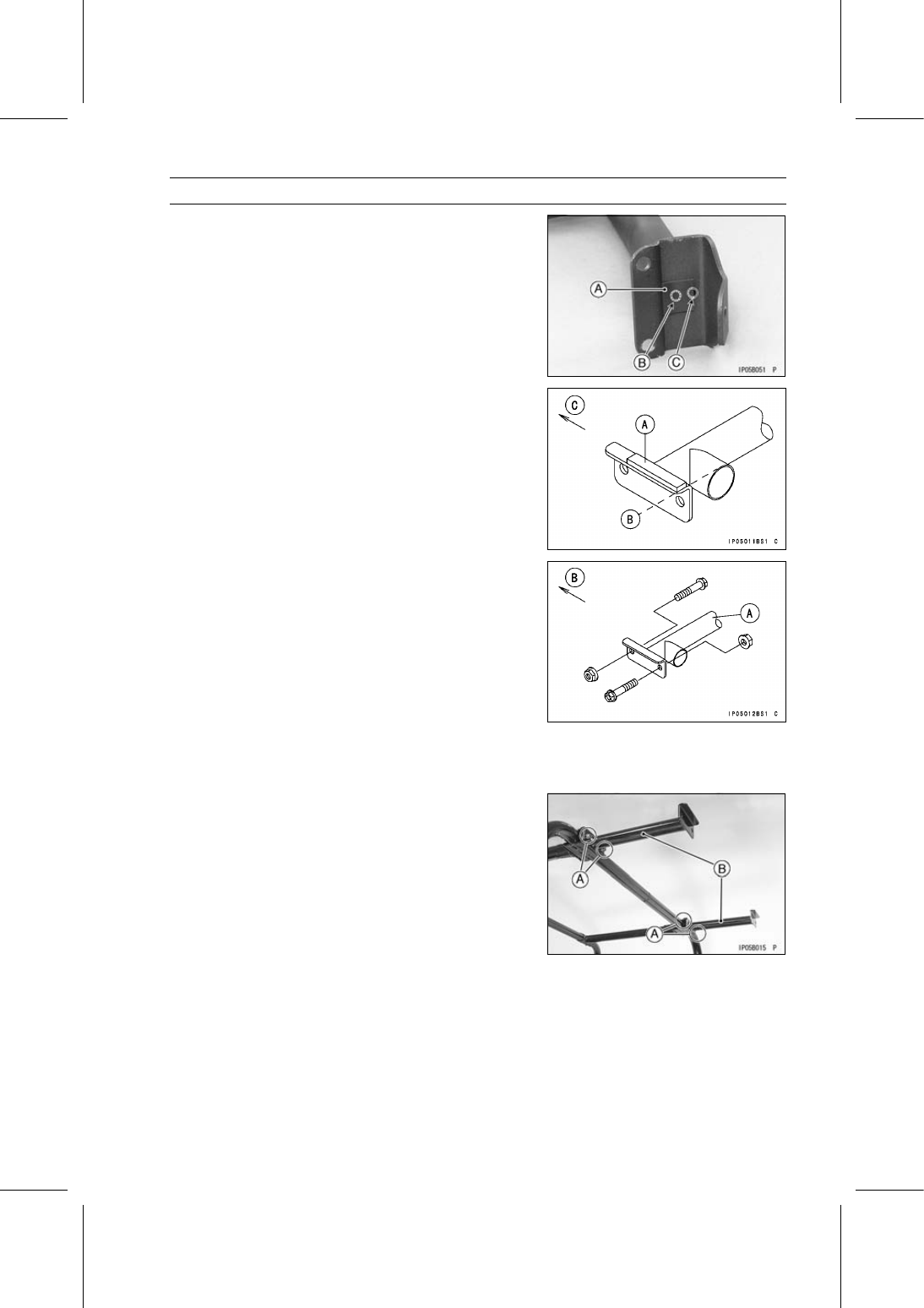

FRAME 16-23

Front, Center and Rear Bars

Rear Bar Installation

•

Be sure the rubber plates [A] are in position.

○

Plug one hole [B] and plug only half about another hole
[C], using the rubber plate.

•

Be sure the rubber dampers [A] are in position.

○

The rubber damper rear end and bracket rear end are on
the same line [B].

Front [C]

○

When installing the right middle pipe [A], tighten the bolts
and nuts as shown in the figure.

Front [B]

•

Replace the rear bar mounting nuts (lower) with new
ones.

•

Tighten:

Torque - Rear Bar Mounting Bolts (Upper): 44 N·m (4.5

kgf·m, 32 ft·lb)

Rear Bar Mounting Nuts (Middle): 44 N·m (4.5

kgf·m, 32 ft·lb)

Rear Bar Mounting Bolts (Lower): 64 N·m (6.5

kgf·m, 47 ft·lb)

•

Install the removed parts (see appropriate chapter).

Center Bar Removal

•

Remove:

Rear Bar (see Rear Bar Removal)
Top Bar Mounting Bolts [A] and Washers
Top Bars [B]

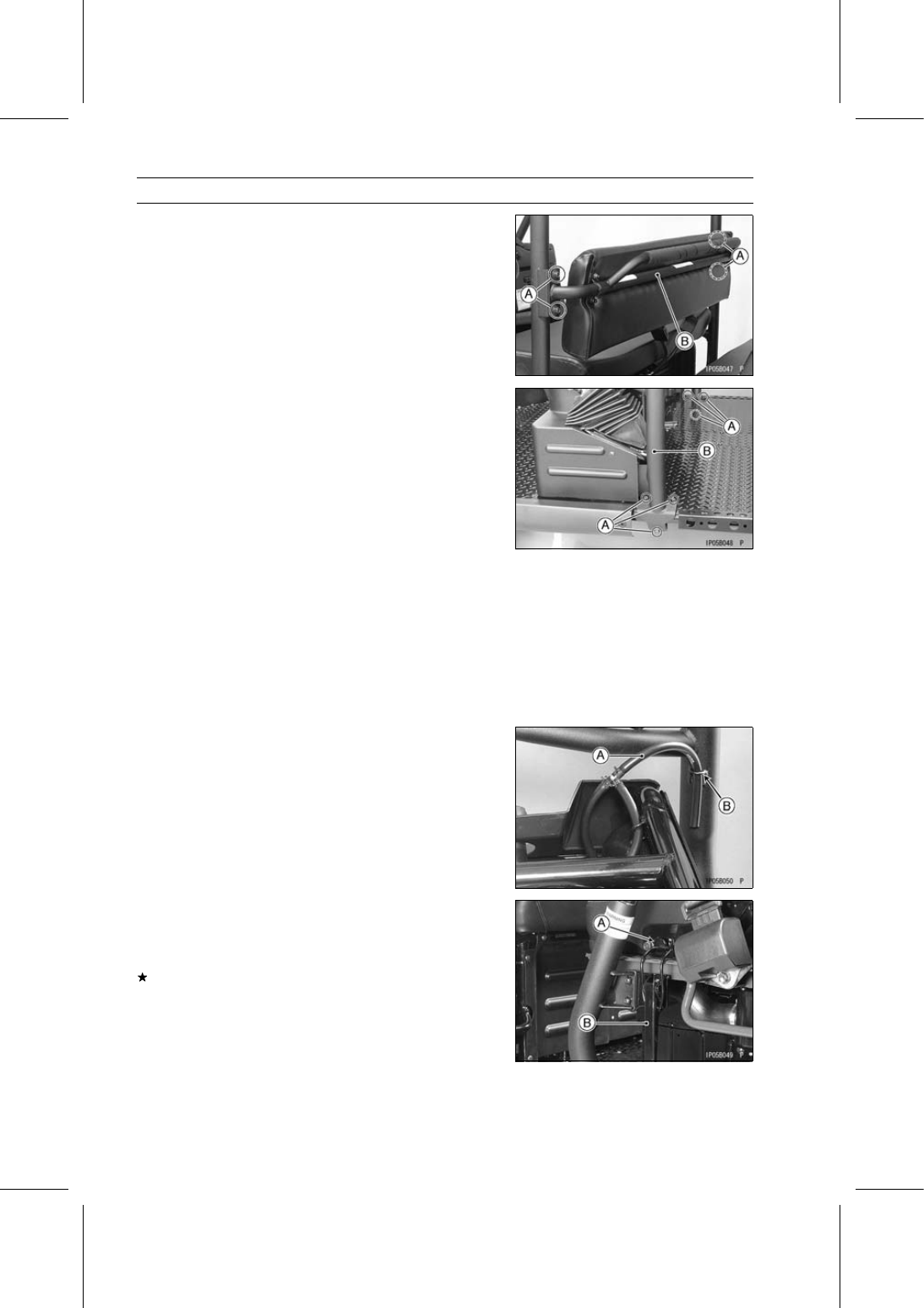

16-24 FRAME

Front, Center and Rear Bars

•

Remove:

Seat Bar Mounting Bolts [A] and Washers
Seat Bar [B] with Front Seat Back

•

Remove:

Front Bar Mounting Bolts (Upper Side only)
Center Bar Mounting Bolts [A], Washers and Nuts
Center Bar [B]

Center Bar Installation

•

Replace the center bar mounting nuts with new ones.

•

Tighten:

Torque - Center Bar Mounting Bolts: 64 N·m (6.5 kgf·m, 47

ft·lb)

Top Bar Mounting Bolts: 44 N·m (4.5 kgf·m, 32

ft·lb)

Seat Bar Mounting Bolts: 64 N·m (6.5 kgf·m, 47

ft·lb)

•

Route the fuel tank breather hose [A] and install its end
into the steel clamp [B] on the center bar as shown in the
figure.

•

Install the removed parts (see appropriate chapter).

Cargo Bed Latch Position Inspection

•

Cargo bed must be latched securely on the cargo bed or
the rear seat hooks [A] without rattling.

Latch [B]

If there is rattling or not snug enough, adjust the latch
positions.

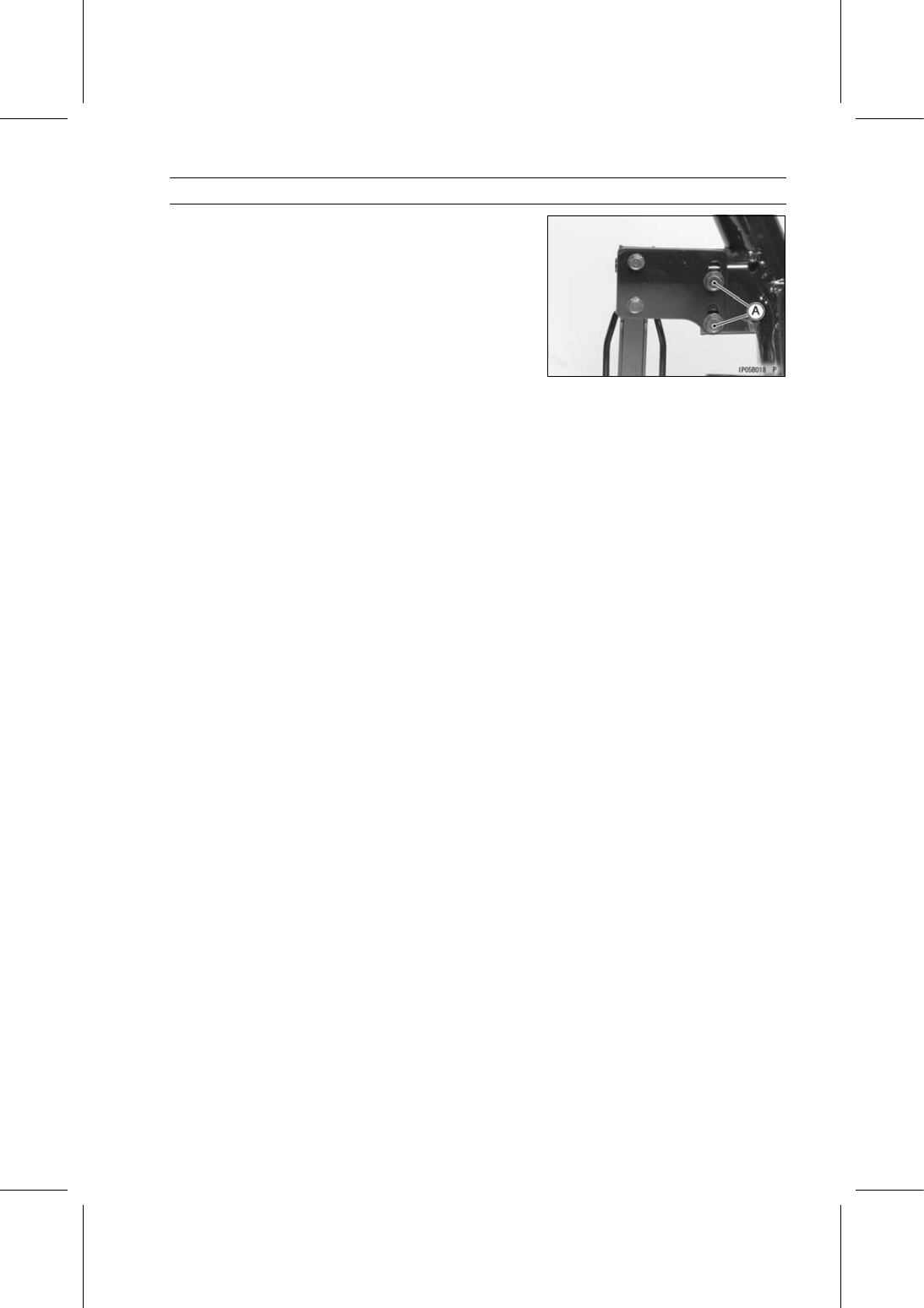

FRAME 16-25

Front, Center and Rear Bars

Cargo Bed Latch Position Adjustment

•

Release the mounting bolts [A].

•

Reposition the latch to the suitable place by sliding within
the ellipse bolt holes.

•

Retighten the mounting bolts.

NOTE

○

Adjustment must be made on both sides.
