15-4 STEERING

Specifications

Item

Standard

Service Limit

Steering Wheel

Steering Wheel Free Play

0

∼ 20 mm (0 ∼ 0.79 in.)

– – –

Steering Gear Assembly

Tie-Rod Length

43.5 mm (1.71 in.)

– – –

(distance between boot end and locknut)

STEERING 15-5

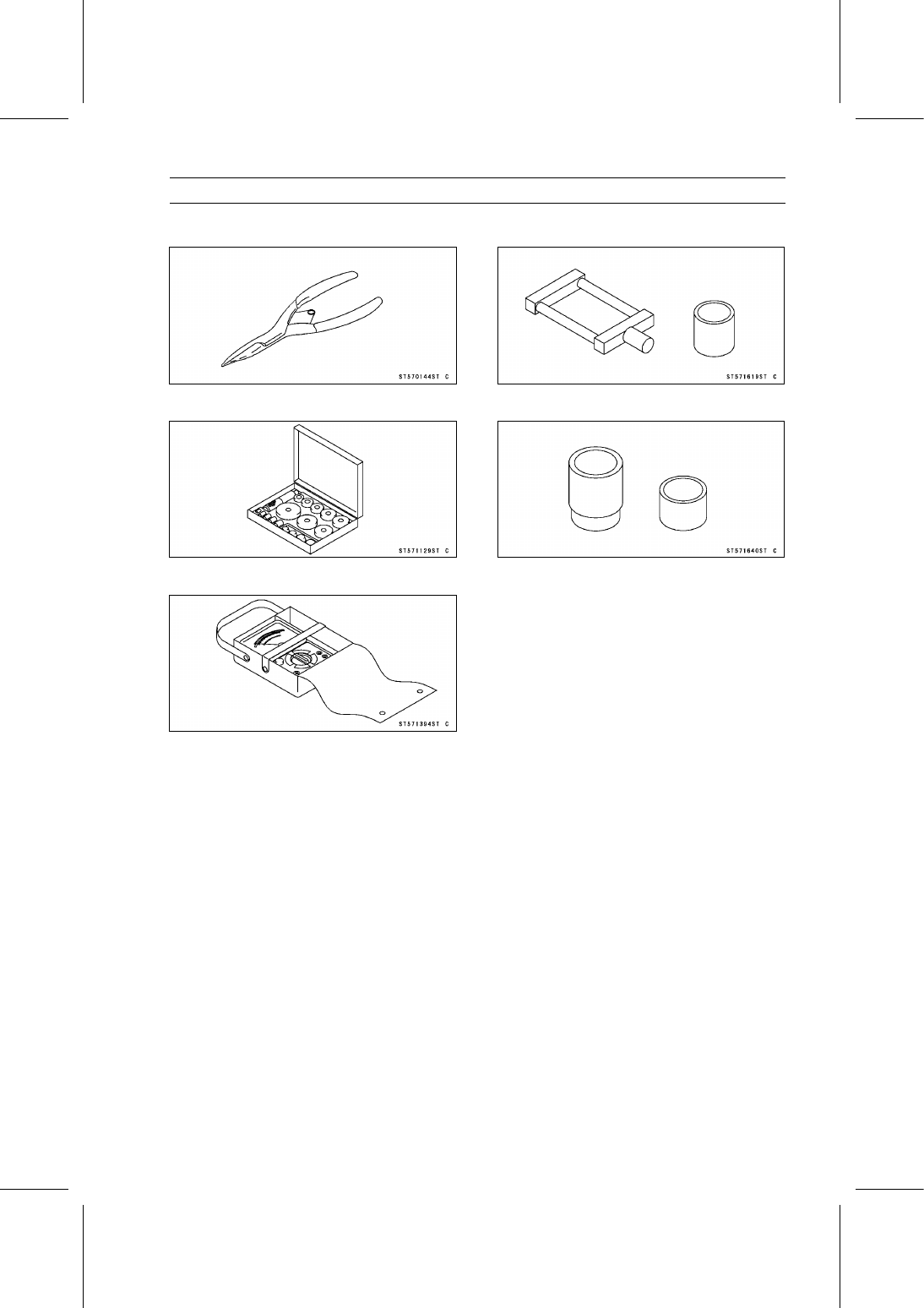

Special Tools

Outside Circlip Pliers:
57001-144

Bearing Driver Set:
57001-1129

Hand Tester:
57001-1394

Knuckle Joint Remover:
57001-1619

Knuckle Joint Driver:
57001-1640

15-6 STEERING

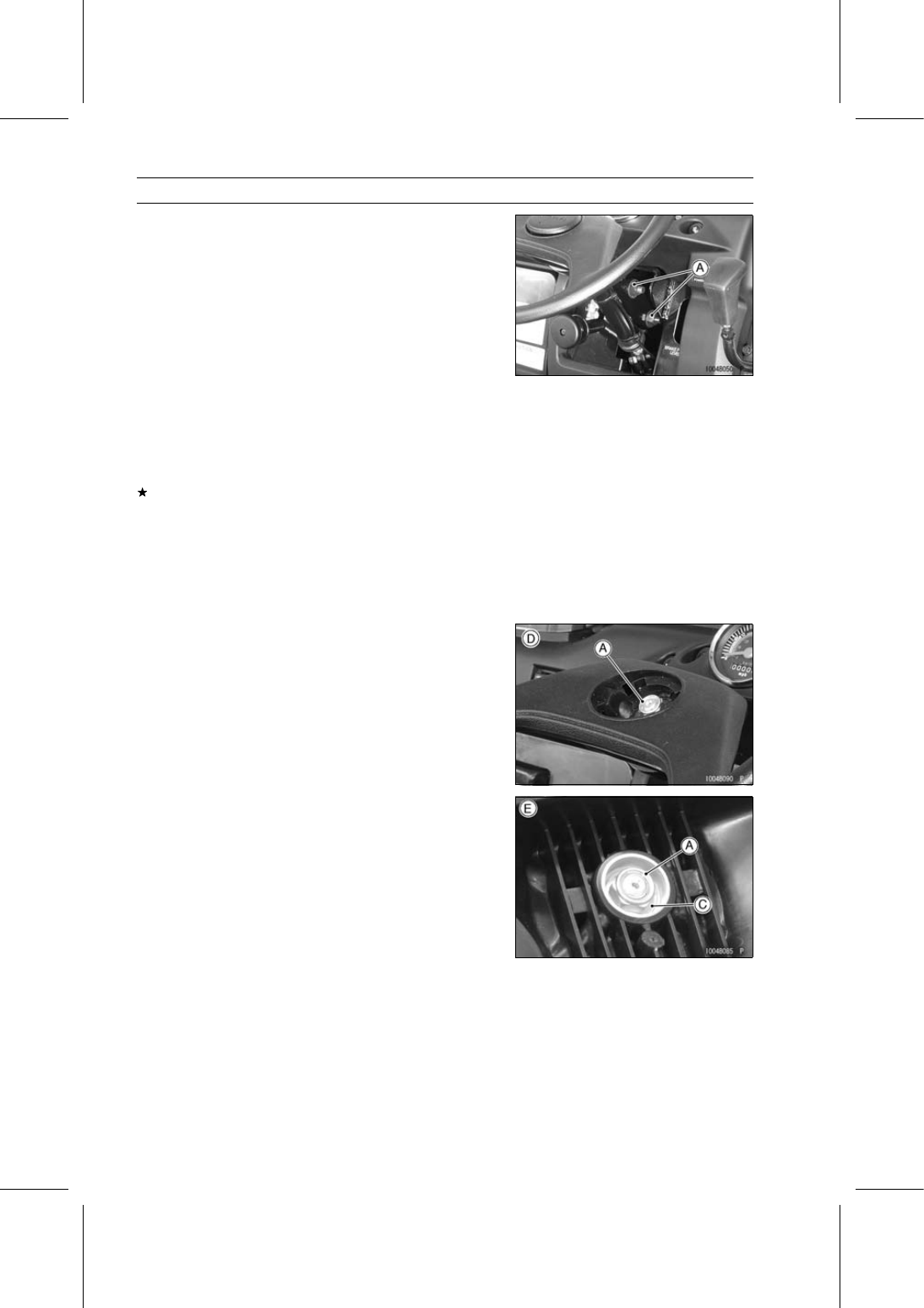

Steering Wheel and Main Shaft Assembly

Steering Wheel Position Adjustment

•

Loosen the steering shaft mounting nuts [A].

•

Adjust the steering wheel position.

•

Tighten the main shaft bracket mounting nuts securely.

Steering Wheel Free Play Inspection

•

Refer to the Steering Inspection in the Periodic Mainte-
nance chapter.

Steering Wheel Centering

•

Test ride the vehicle.
If the steering wheel is not straight when the vehicle is
traveling in a straight line, do the following.

•

Check the tie-rod length and adjust it if necessary.

•

Remove the wheel cap and horn switch (KAF950G9

∼ GC/HA, see Steering Wheel and Steering Shaft Re-
moval).

•

Remove the wheel cover (KAF950GD, see Steering
Wheel and Steering Shaft Removal).

•

Loosen the self-lock nut [A].

•

Push the vehicle in a straight line with no one aboard, and
stop it without turning the steering wheel.

•

Remount the steering wheel so that it is straight ahead.

•

Install:

Spring Washer [B] (KAF950G9

∼ GC/HA)

Washer [C] (KAF950GD)
[D] KAF950G9

∼ GC/HA

[E] KAF950GD

•

Tighten:

Torque - Self-lock Nut: 52 N·m (5.3 kgf·m, 38 ft·lb)

•

Install:

Horn Switch and Wheel Cap (KAF950G9

∼ GC/HA, see

Steering Wheel and Steering Shaft Installation)
Wheel Cover (KAF950GD, see Steering Wheel and
Steering Shaft Installation)

•

Be sure to register the EPS neutral position (see EPS
Neutral Position Registration).

STEERING 15-7

Steering Wheel and Main Shaft Assembly

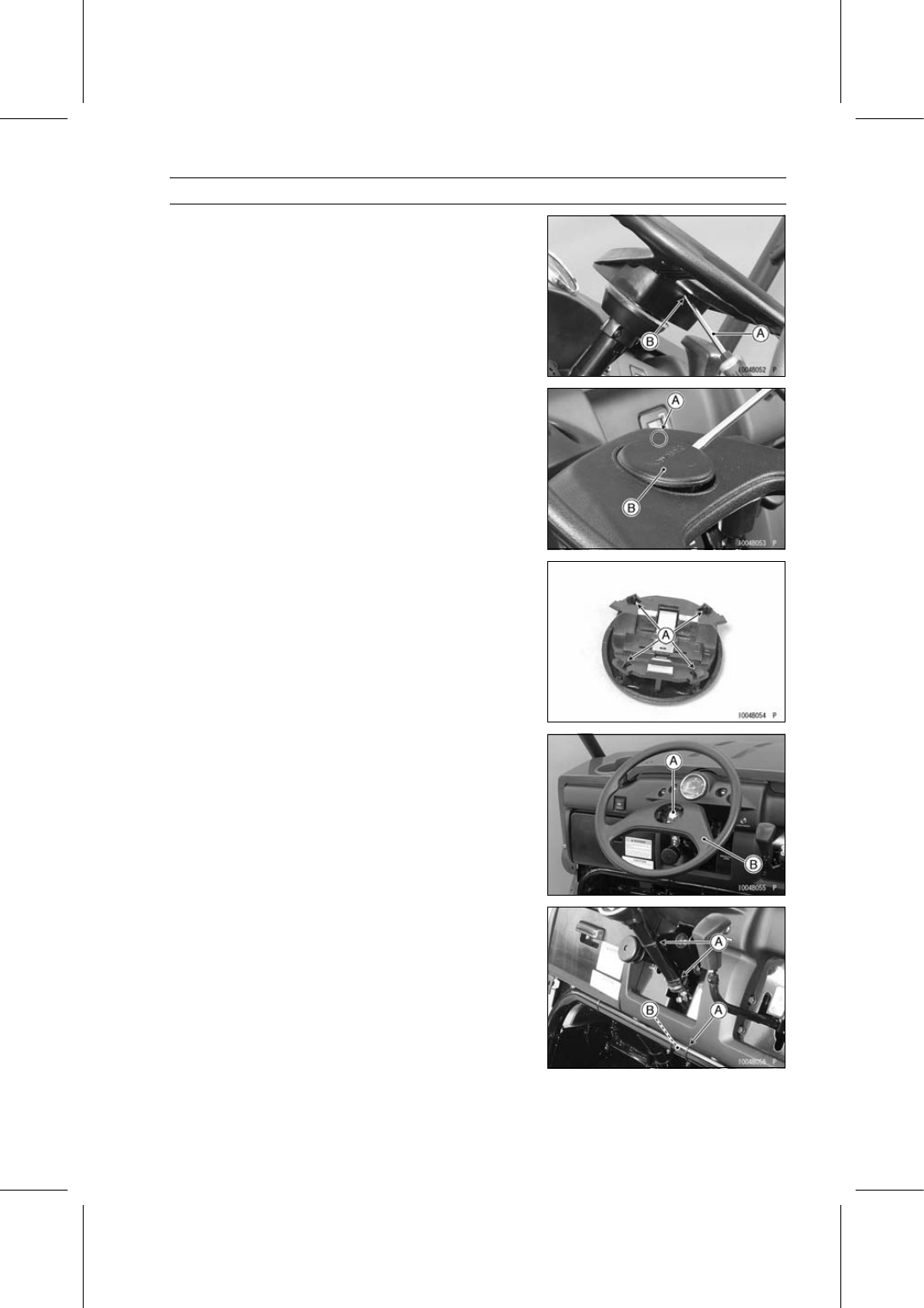

Steering Wheel and Steering Shaft Removal

(KAF950G9

∼

GC/HA)

•

Remove the wheel cap together with the horn switch as
follows.

○

Insert a thin driver [A] into the hole [B], and unlock the
stopper.

○

Pry the one side part of the switch with a thin driver for
the stopper [A] is free.

○

Remove the wheel cap [B] together with the horn switch.

•

When removing the horn switch, unlock the stoppers [A].

•

Remove:

Self-lock Nut [A] and Spring Washer
Steering Wheel [B]

•

Cut the bands [A].

•

Disconnect the horn switch and connector [B].
