Система питания дизеля Д144
Система питания (см. рисунок 5) подает в цилиндры
дизеля очищенное топливо и воздух для образования из них смеси в
пропорциях, обеспечивающих наилучший процесс сгорания.
В систему питания входят воздухоочиститель, впускной трубопровод,
топливный бак (устанавливается на тракторе, машине), фильтры грубой и
тонкой очистки топлива, топливный насос, топливопроводы высокого и
низкого давления, форсунки.

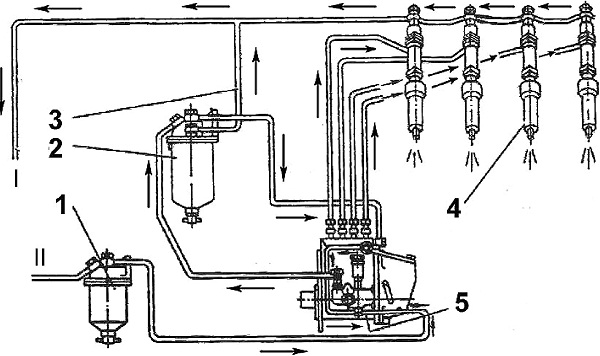

Рисунок 5 - Схема системы питания дизеля
1- фильтр топливный грубой очистки; 2 - фильтр топливный тонкой очистки;
3 - трубка отвода воздуха; 4 - форсунки; 5 - насос топливный;
I - слив топлива в бак; 11 - забор топлива из бака.
